Grilles de ventilation

Pour réduire les risques de surchauffe dans l’armoire électrique, plusieurs dispositifs de refroidissement, actifs ou passifs, peuvent être installés, tels que :

• Des ventilateurs et extracteurs d’air
• Des grilles d’aération avec ou sans filtres
• Des échangeurs thermiques, ou intercooler
• Des systèmes de climatisation
• Des dissipateurs thermiques.

Le choix du dispositif dépendra des dimensions de l’armoire électrique, de sa charge thermique et de l’environnement dans laquelle elle est installée.

• Grilles avec ventilateur  : ces systèmes de ventilation forcée facilitent la circulation de l’air au sein du boîtier et favorisent la dissipation thermique. Ce dispositif est adapté aux armoires présentant des charges thermiques modérées.
• Grilles d’aération sans ventilateur : installées en haut et en bas de l’armoire électrique, ces bouches d’aération facilitent la circulation naturelle de l’air, en faisant entrer un flux d’air frais par le bas et en laissant sortir l’air chaud par le haut. Ce dispositif est adapté aux armoires présentant de faibles charges thermiques.

Les ventilateurs Lettel peuvent être inversés très facilement, pour inverser le sens de circulation de l’air.

• Installation typique :

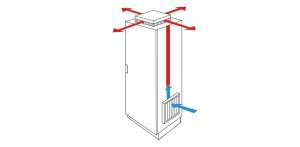

  En bas de l’armoire : une grille avec filtre et ventilo qui souffle vers l’intérieur pour accélérer l’entrée d’air;En haut de l’armoire : une grille sans ventilo pour expulser l’air chaud.
• Installation si forte dissipation de chaleur :
  En bas de l’armoire : une grille avec filtre;En haut de l’armoire : une grille avec ventilo qui souffle vers l’extérieur pour expulser l’air chaud.

Les grilles d’aération existent en 5 tailles, à sélectionner selon la taille de l’armoire et la charge thermique à extraire.

N’hésitez pas à contacter notre service technique ou consulter notre cahier technique sur la gestion thermique.
