Passerelles de communication

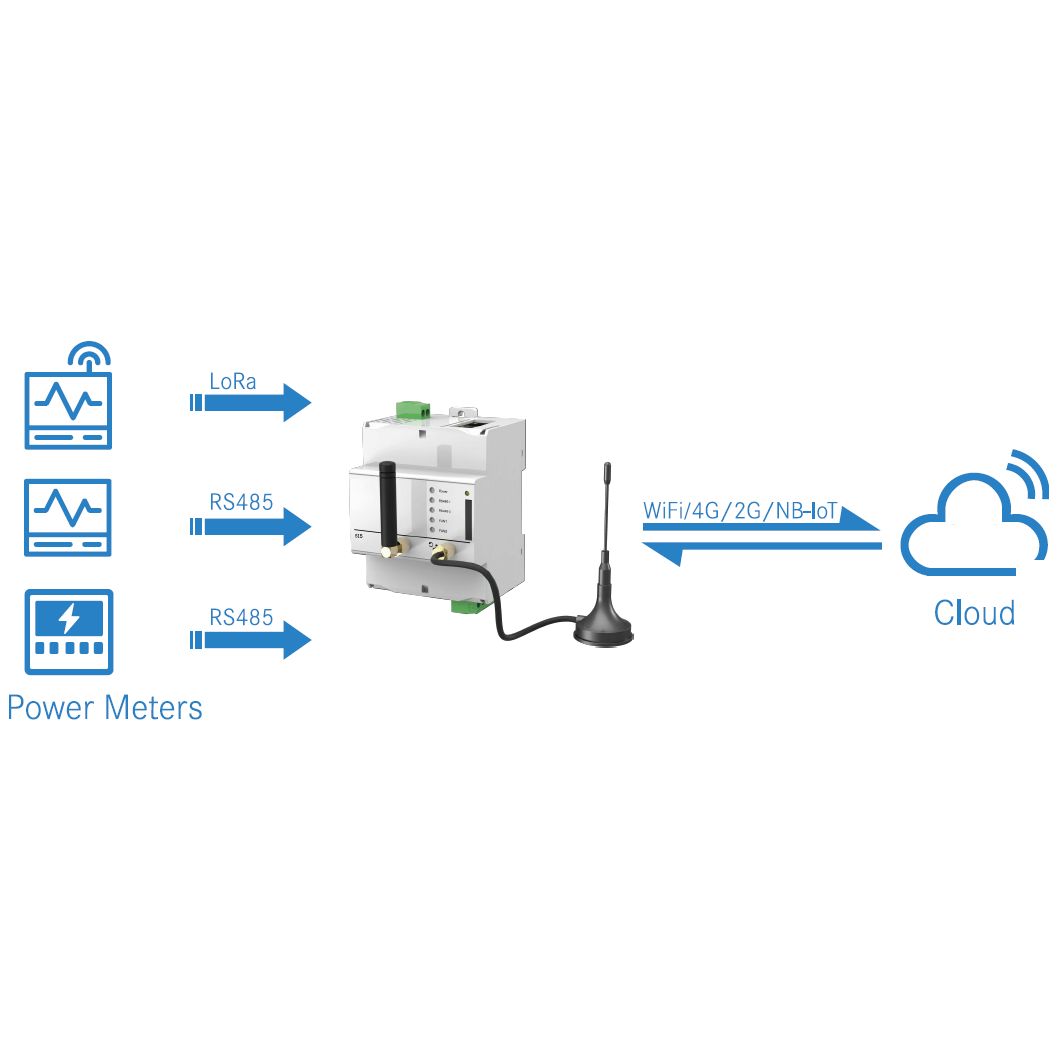

schéma de principe installation de la passerelle mp-s15

Les passerelles de communication Lettel assurent la conversion et le transfert des données issues des compteurs et centrales de mesure vers les systèmes de supervision existants, en prenant en charge l’ensemble des protocoles filaires et sans fil du marché — Modbus RTU, Modbus TCP, Wi-Fi, LoRa, NB-IoT.

Filtrer et trier :

  • Catégories

  • Type de circuit

  • Type de module d'alimentation secourue

  • Gamme

  • Unité de seuil

  • Dimensions face avant

  • Type de TC

  • Performances

  • Tension primaire

  • Type de bloc de jonction

  • Section de câble

  • Courant primaire

  • Classe de précision

  • Nombre de LEDS

  • Découpe d'encastrement

  • Débit d'air sans/avec filtre

  • Fonction

  • Type de contact

  • Tension

  • Couleur de LED

  • Type de réseaux

  • Tension secondaire

  • Puissance

  • Types de modules

  • Période tarifaire

  • Montage

  • Courant Max

  • Communication

  • Agrément MID

  • Nombre de tarif

  • Nombre de pôle

Passerelles de communication : connectez vos instruments de mesure à vos systèmes de supervision

L’intégration des données de mesure électrique dans un système de supervision, une GTB ou une plateforme IoT suppose une compatibilité entre les protocoles de communication des instruments de terrain et ceux des infrastructures réseau en place. Les passerelles de communication Lettel assurent ce rôle de conversion et de transfert de données, en formant le maillon essentiel entre les instruments de mesure et les systèmes d’exploitation des données.

Conçues pour compléter les gammes de compteurs et centrales de mesure Lettel — nativement équipés d’une communication Modbus RTU sur port RS485 — les passerelles permettent d’exporter ces données vers tout type de réseau existant. La gamme couvre l’ensemble des protocoles filaires et sans fil couramment utilisés : Modbus RTU, Modbus TCP/IP, LoRaWAN, LoRa radio-fréquence, NB-IoT et Wi-Fi, pour une intégration adaptée à chaque architecture réseau, qu’elle soit locale ou étendue.

Des antennes déportées — omnidirectionnelles, fouet ou directionnelles Yagi — complètent la gamme pour optimiser la portée des communications sans fil dans les environnements contraints, tels que les locaux techniques, sous-stations ou bâtiments à forte densité de matériaux.

Qu’il s’agisse de connecter un parc de compteurs à une plateforme de gestion énergétique, d’intégrer des mesures dans un réseau IoT ou simplement de convertir un signal RS485 vers USB pour une lecture locale, les passerelles Lettel offrent une solution fiable et immédiatement opérationnelle.

Nous répondons à vos questions

Une passerelle de communication sert à interconnecter des réseaux ou équipements utilisant des protocoles différents, en traduisant les données de l’un vers l’autre. Elle agit comme un pont permettant à des systèmes incompatibles de communiquer entre eux. Elle peut, par exemple, relier un réseau Modbus à un réseau M-Bus, ou LoraWan. Elle permet également, dans les installations industrielles, d’assurer la centralisation et la transmission des données vers un logiciel de supervision ou un système de gestion (GTC ou GTB).

Une passerelle de communication doit être installée dès que des équipements ou réseaux utilisant des protocoles différents doivent communiquer entre eux. C’est notamment le cas pour : intégrer des compteurs Modbus ou M-Bus dans un système de supervision TCP/IP, piloter la gestion technique d’un bâtiment (GTB), ou encore surveiller à distance une installation photovoltaïque.

Voici les étapes à suivre pour configurer une passerelle de communication :

  • 1. Connecter la passerelle au réseau via câble Ethernet ou en Wi-Fi selon le modèle ;
  • 2. Accéder à l’interface de configuration depuis un navigateur web en renseignant l’adresse IP de la passerelle, puis saisir les identifiants fournis par le fabricant ;
  • 3. Paramétrer les protocoles d’entrée et de sortie (Modbus, M-Bus, LoRaWAN, etc.) selon les équipements à interconnecter ;
  • 4. Ajuster les paramètres de communication (adresses, débits, identifiants…) pour assurer la bonne transmission des données.

Oui. La plupart des passerelles de communication, et notamment celles proposées par Lettel, sont conçues pour un montage sur rail DIN, une solution de fixation simple et sécurisée qui permet d’intégrer la passerelle aux côtés des autres équipements de contrôle (compteurs, disjoncteurs, borniers…). Il suffit de clipser l’appareil sur le rail pour une installation rapide et stable.
