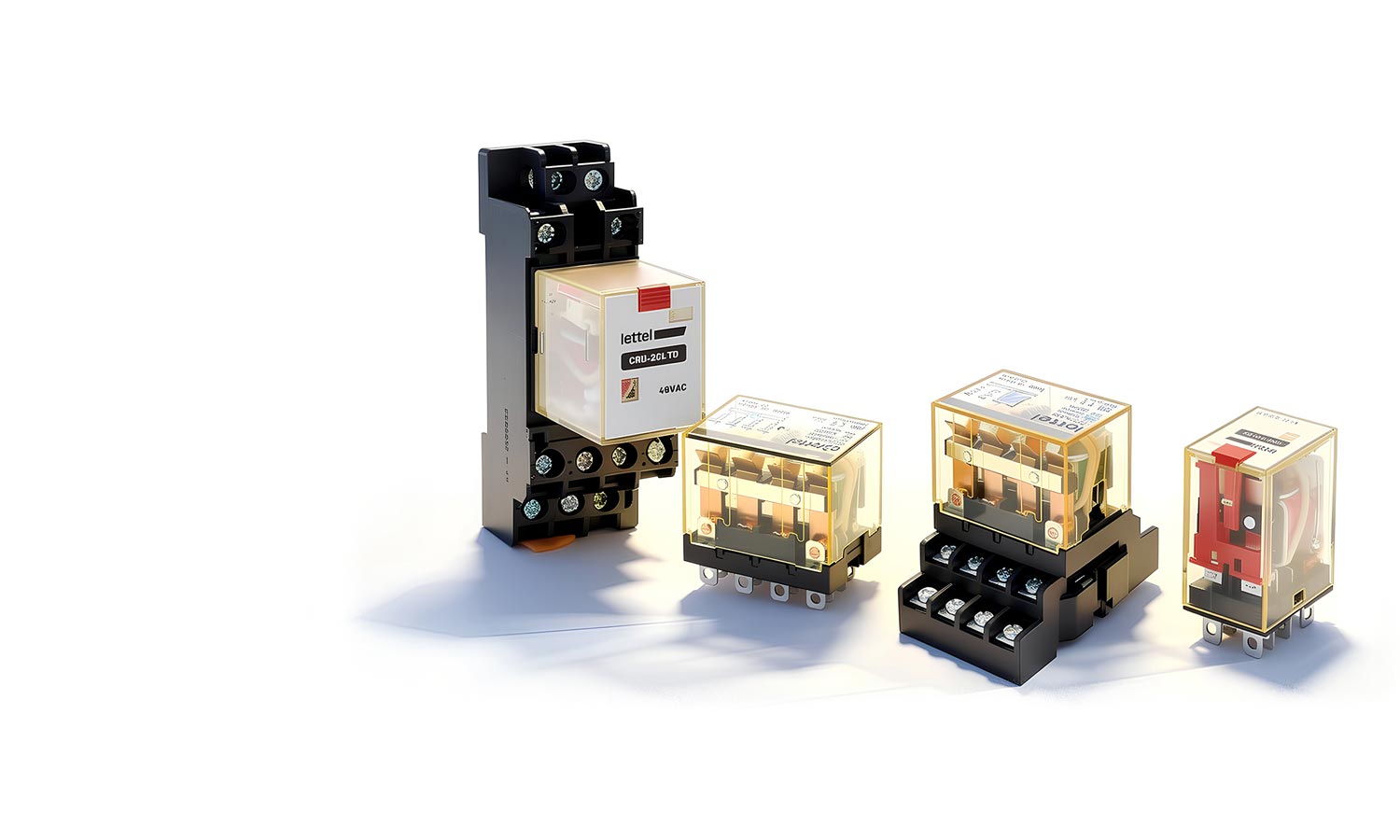

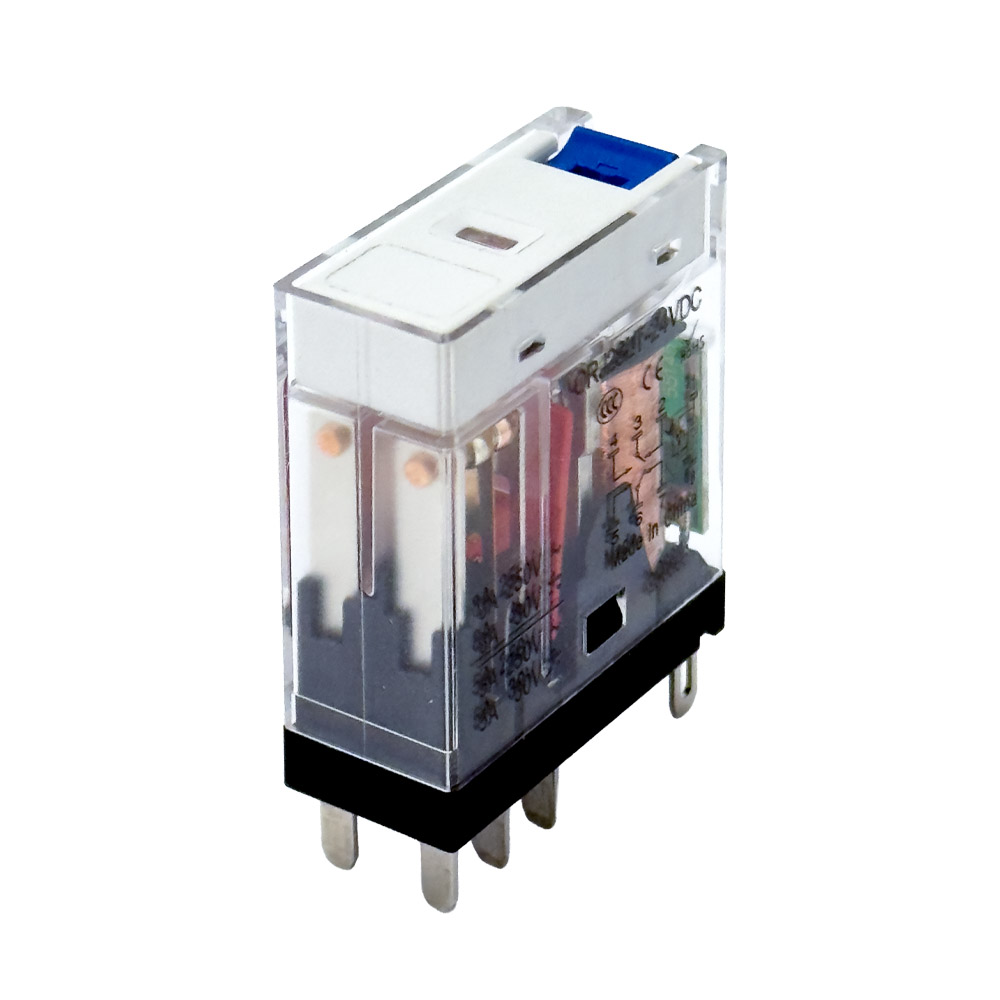

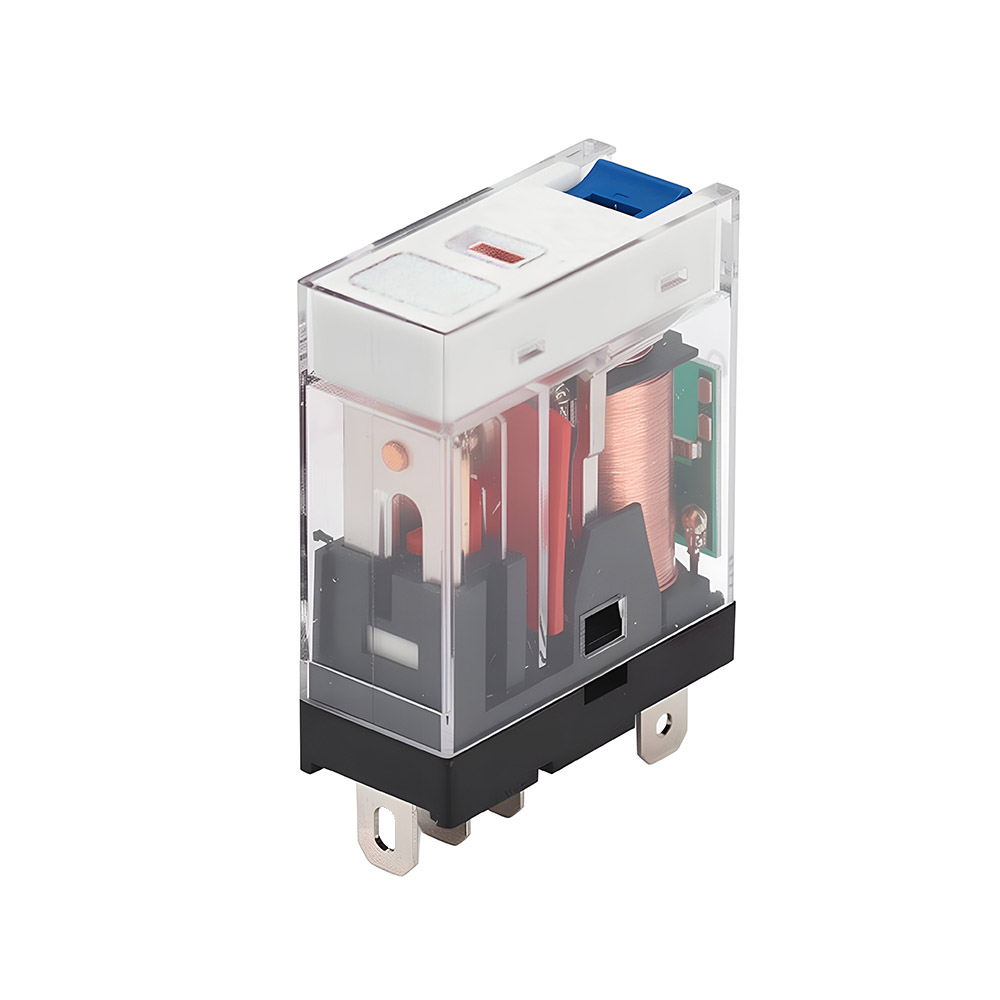

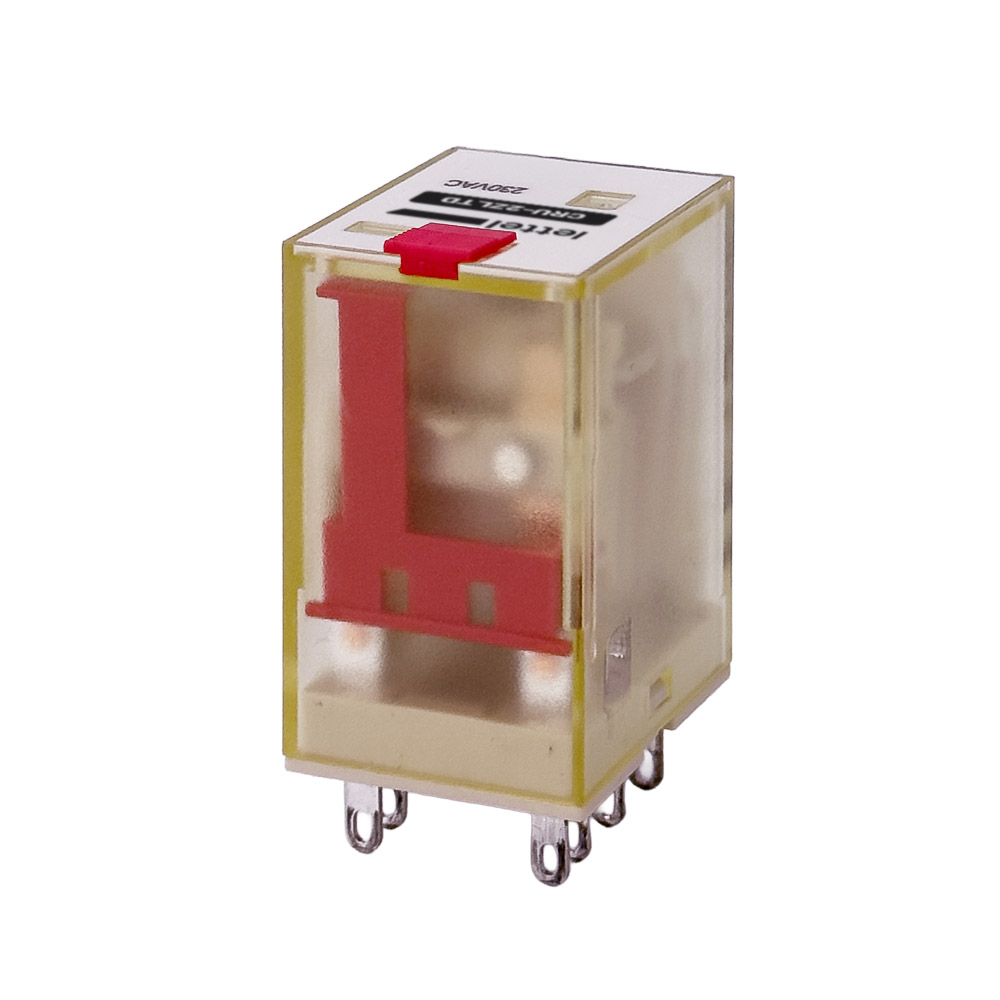

Relais industriels

Un relais industriel est un composant permettant de contrôler un circuit électrique à forte puissance à partir d’un signal de commande à faible courant. Il assure l’isolation électrique entre le circuit de commande et le circuit de charge et permet de démarrer, arrêter ou commuter des équipements industriels. Il possède également des fonctions d’automatisation, de commande et de surveillance.

Il est conseillé d’installer un relais industriel dans les cas suivants :

• Pour contrôler des charges à forte puissance à partir de signaux de commande à faible courant (automate, bouton…) ;
• Pour isoler le circuit de commande du circuit de charge et protéger les composants de contrôle sensibles contre les surtensions ;
• Pour commuter plusieurs circuits simultanément à partir d’un seul signal de commande, grâce aux contacts multiples du relais ;
• Pour protéger les équipements industriels nécessitant une durabilité élevée et des cycles de commutation fréquents ;
• Pour automatiser le fonctionnement d’équipements industriels (machines, moteurs…).

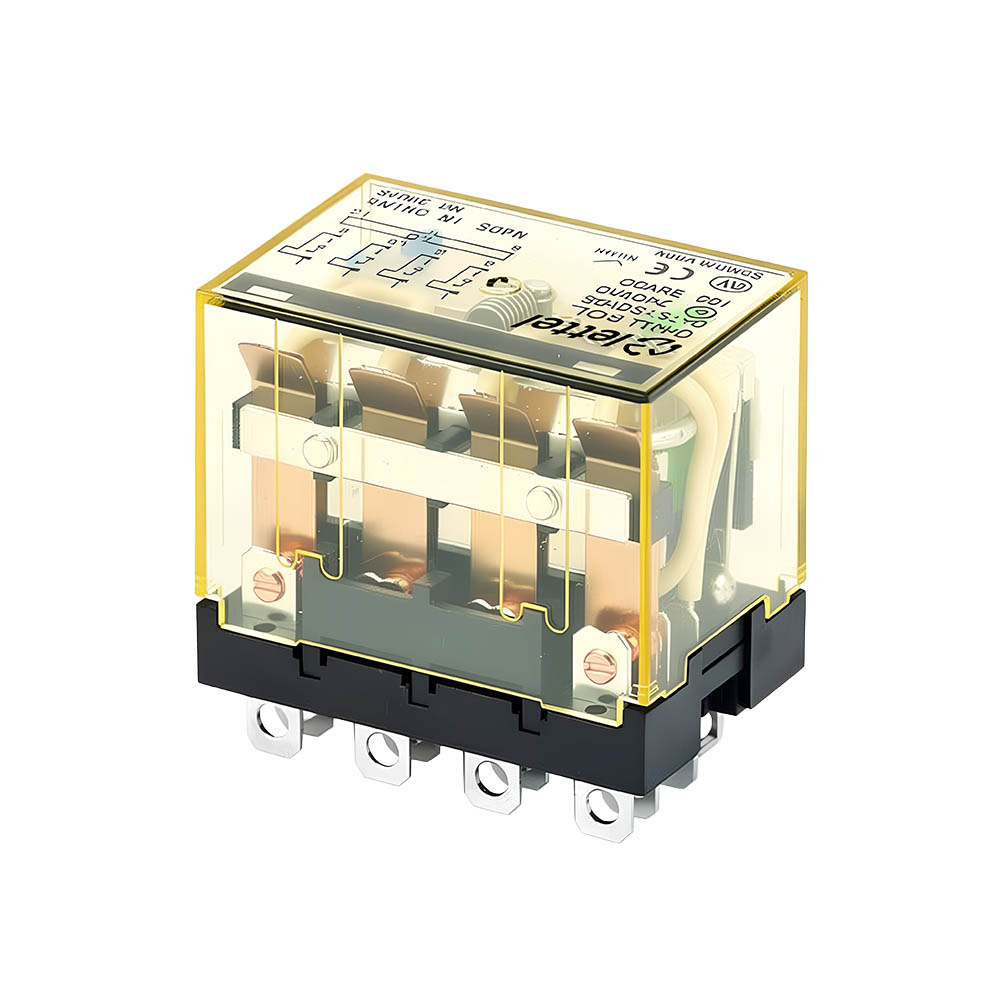

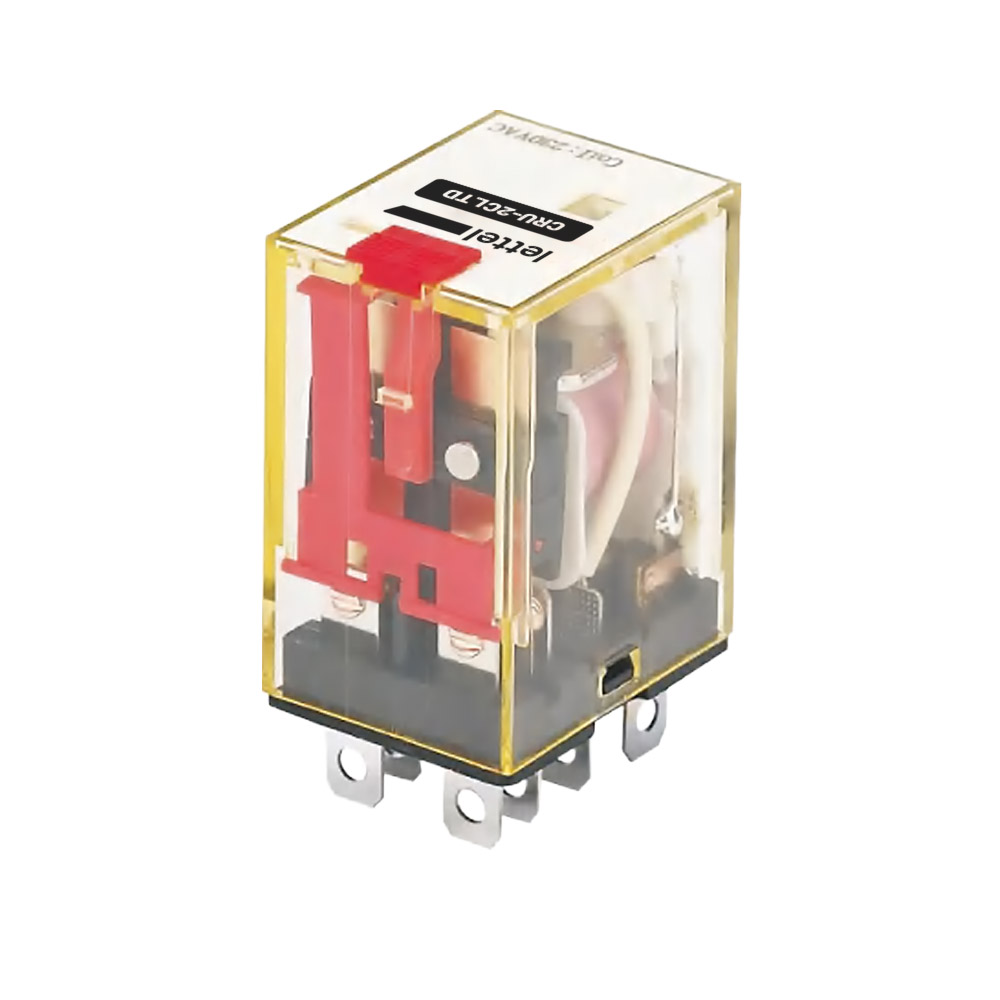

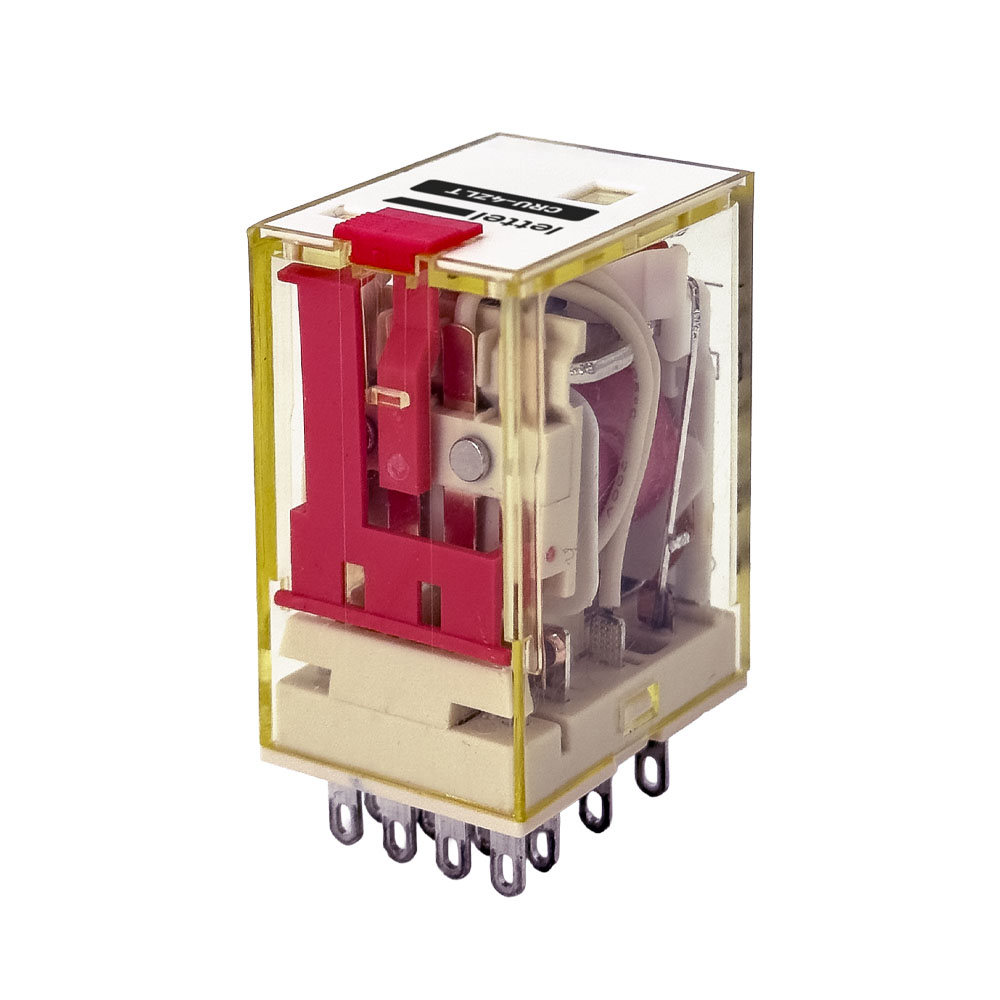

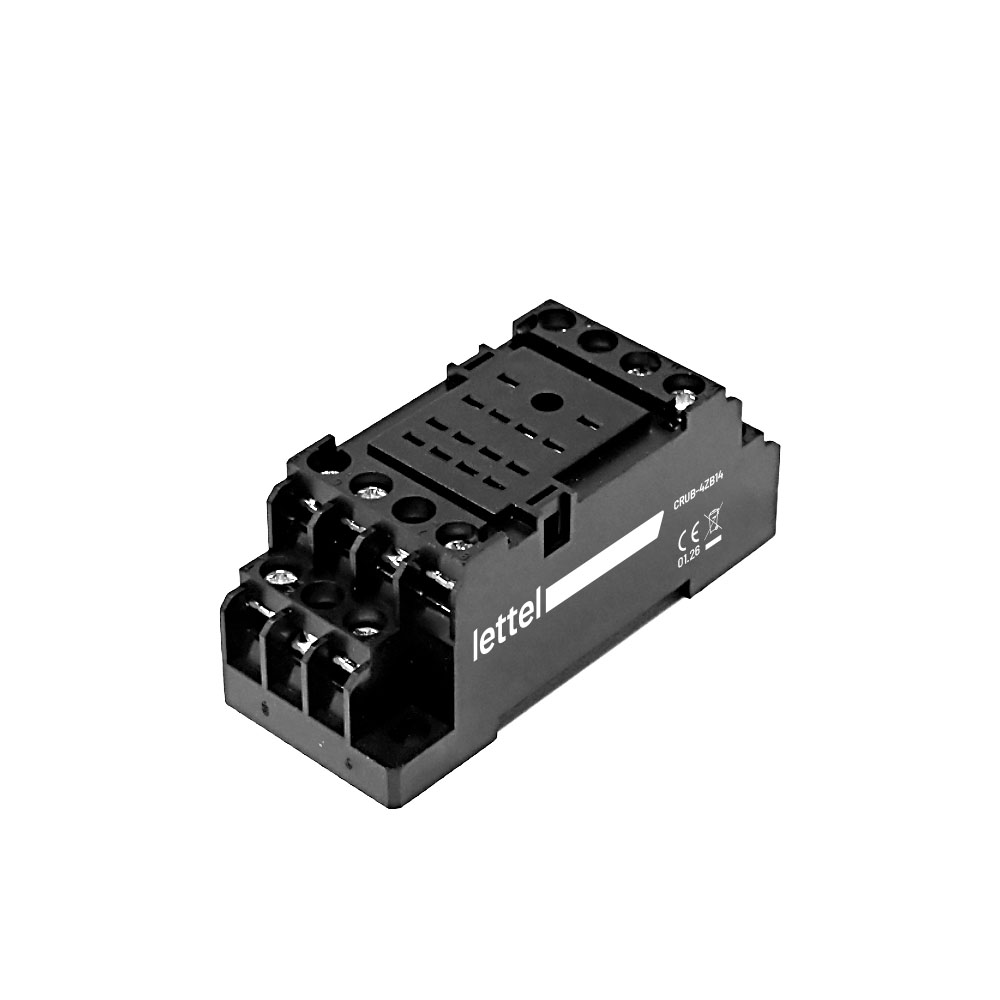

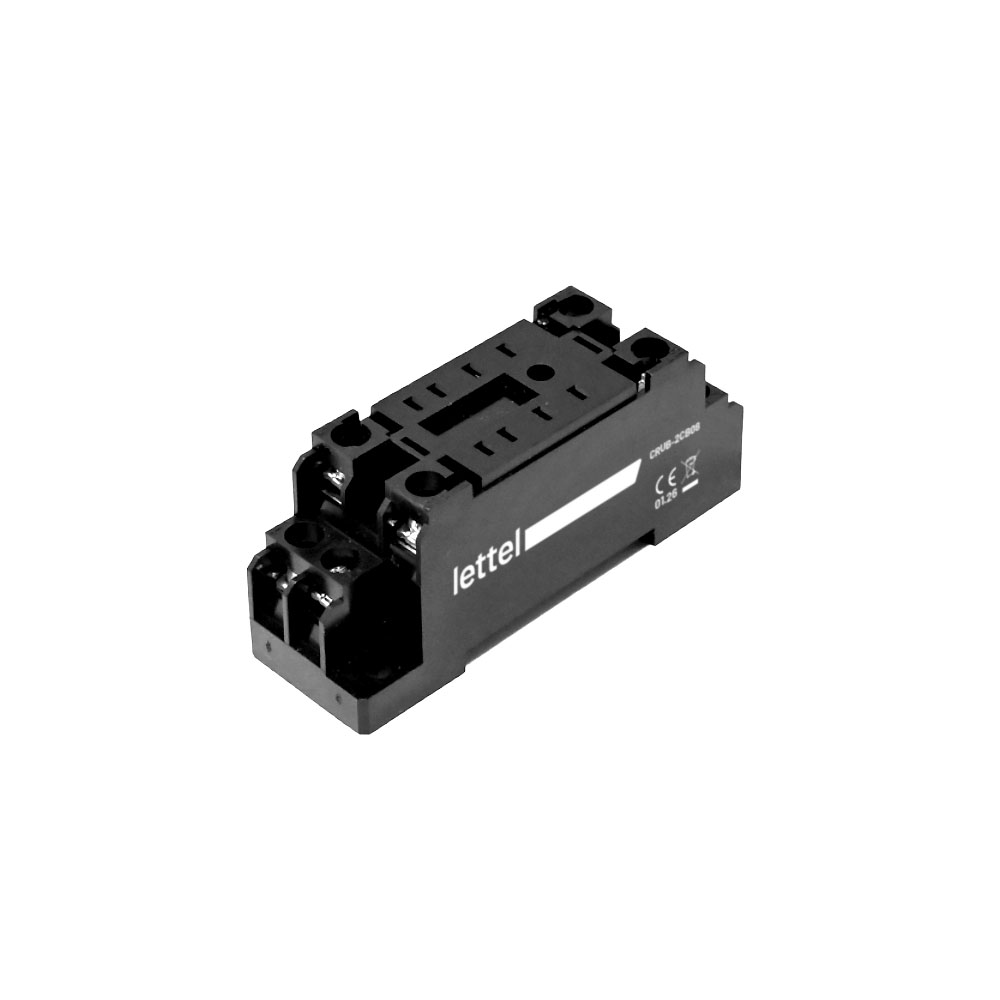

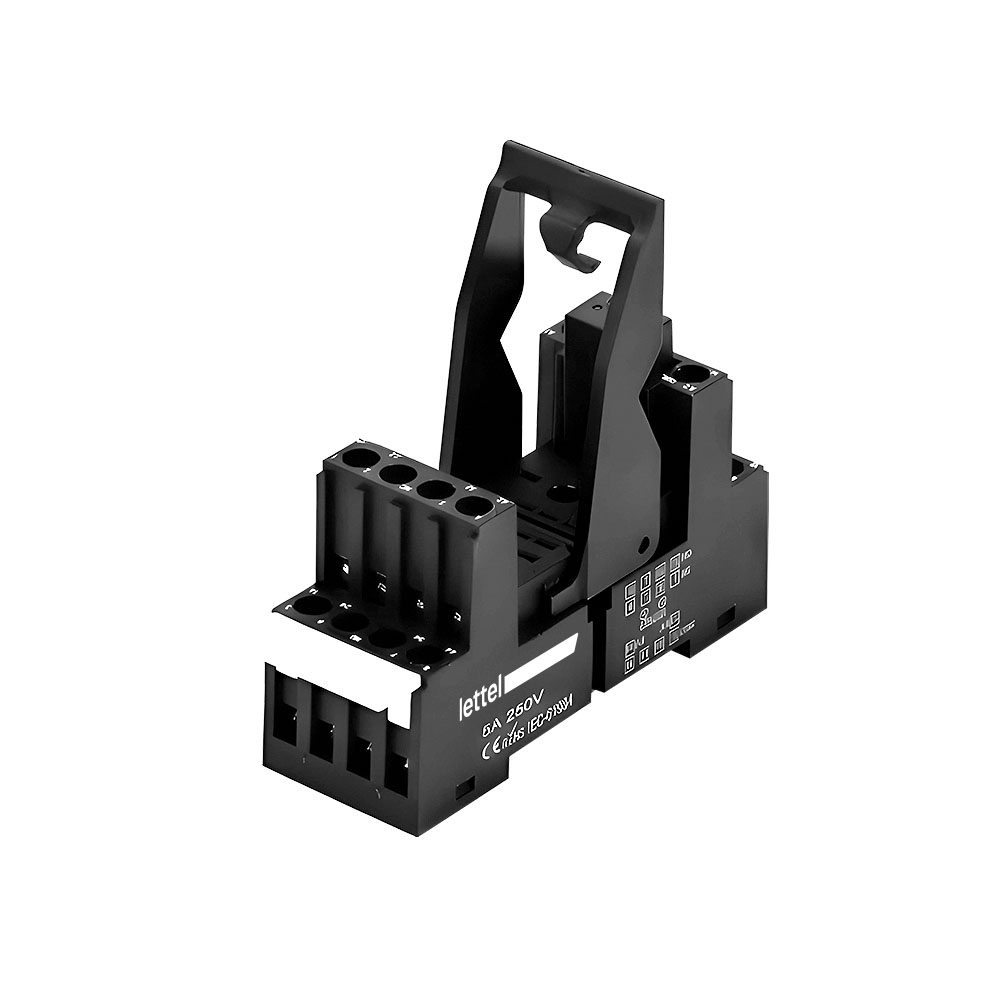

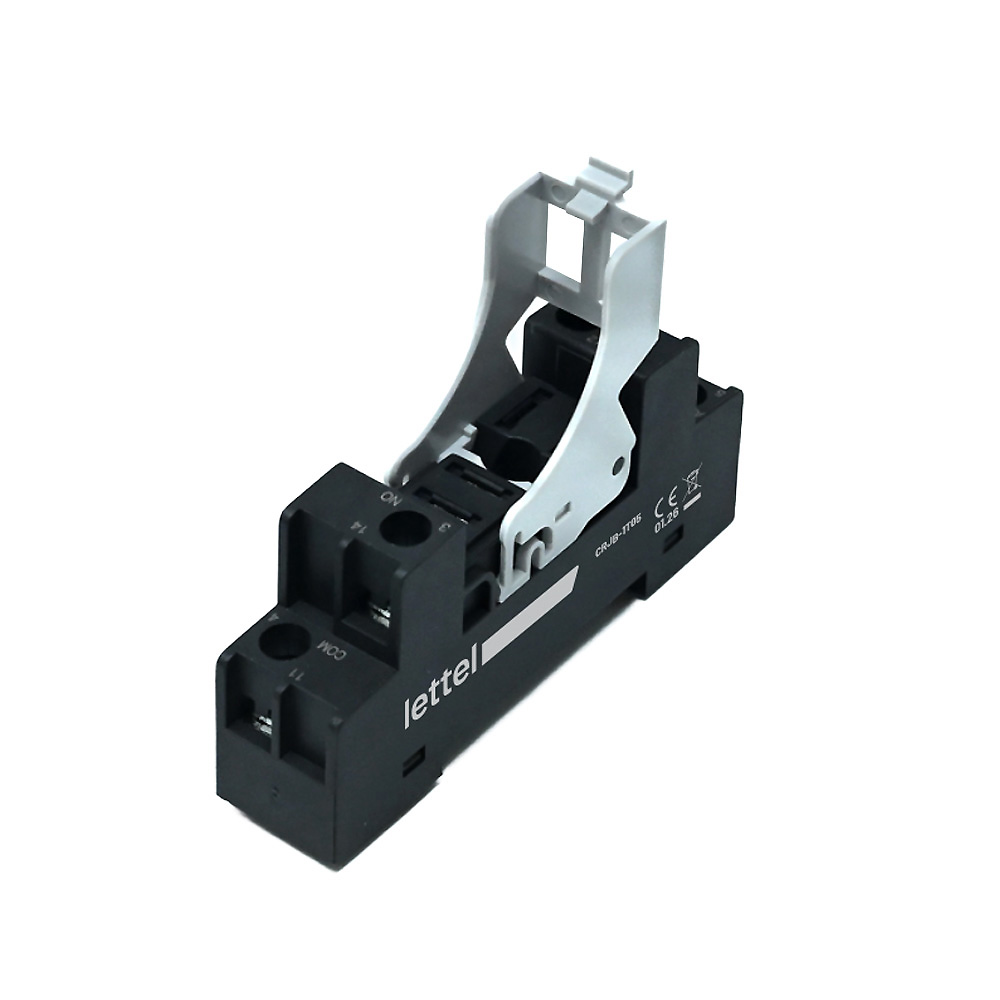

Le nombre de contacts indique combien de circuits distincts le relais peut piloter simultanément. Un relais 1 contact (1 pôle) ouvre ou ferme un seul circuit ; un relais 2 contacts gère deux circuits indépendants ; un relais 4 contacts permet de piloter jusqu’à quatre circuits indépendants. Le choix du bon relais dépend notamment du nombre de circuits à commuter, de la nature de l’alimentation (monophasée ou triphasée), de la capacité de courant requise et de la logique de commande souhaitée, NO, NF ou combinée.

Un relais avec sortie NO (Normalement Ouvert) est ouvert au repos et se ferme à l’activation. Un relais avec sortie NF (Normalement Fermé) est fermé au repos et s’ouvre à l’activation. Un relais NO/NF combine les deux types de contacts et permet ainsi de disposer simultanément d’un circuit ouvert au repos et d’un circuit fermé. Le choix dépend donc de l’état par défaut souhaité et de la logique de fonctionnement du circuit à contrôler.

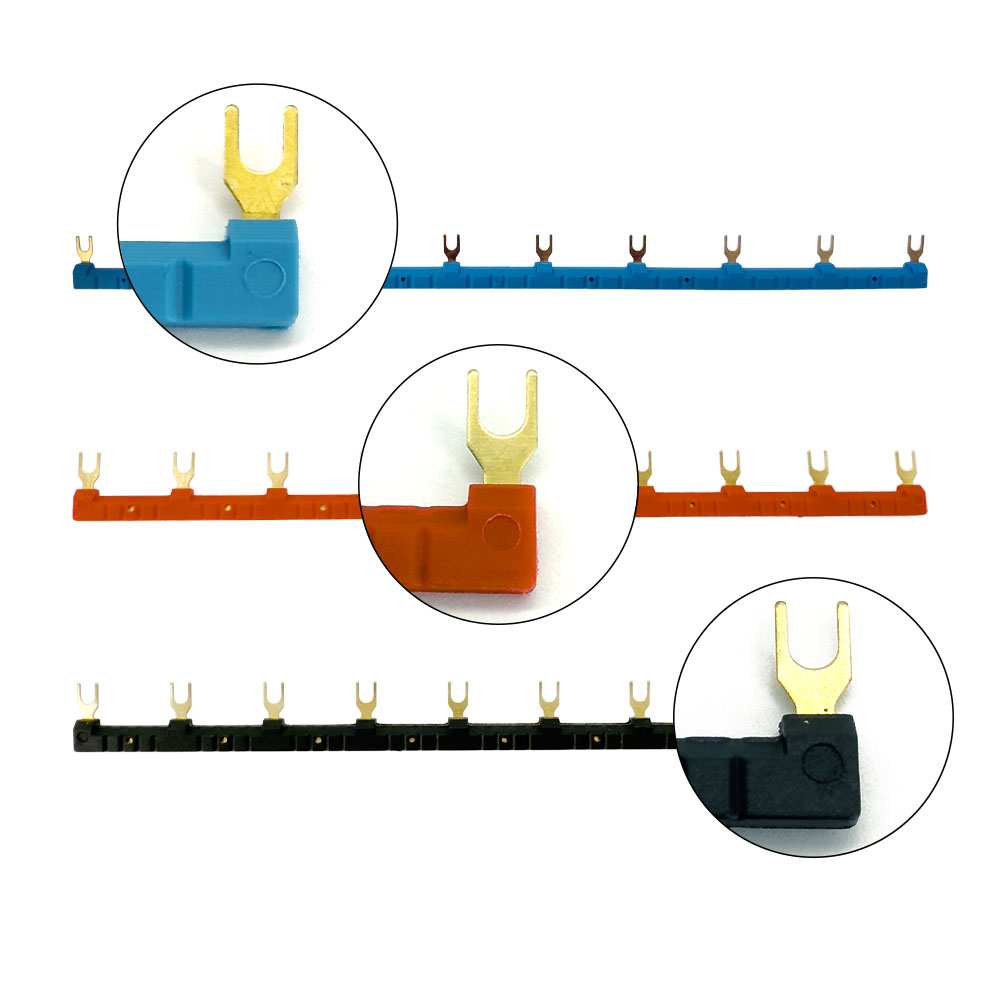

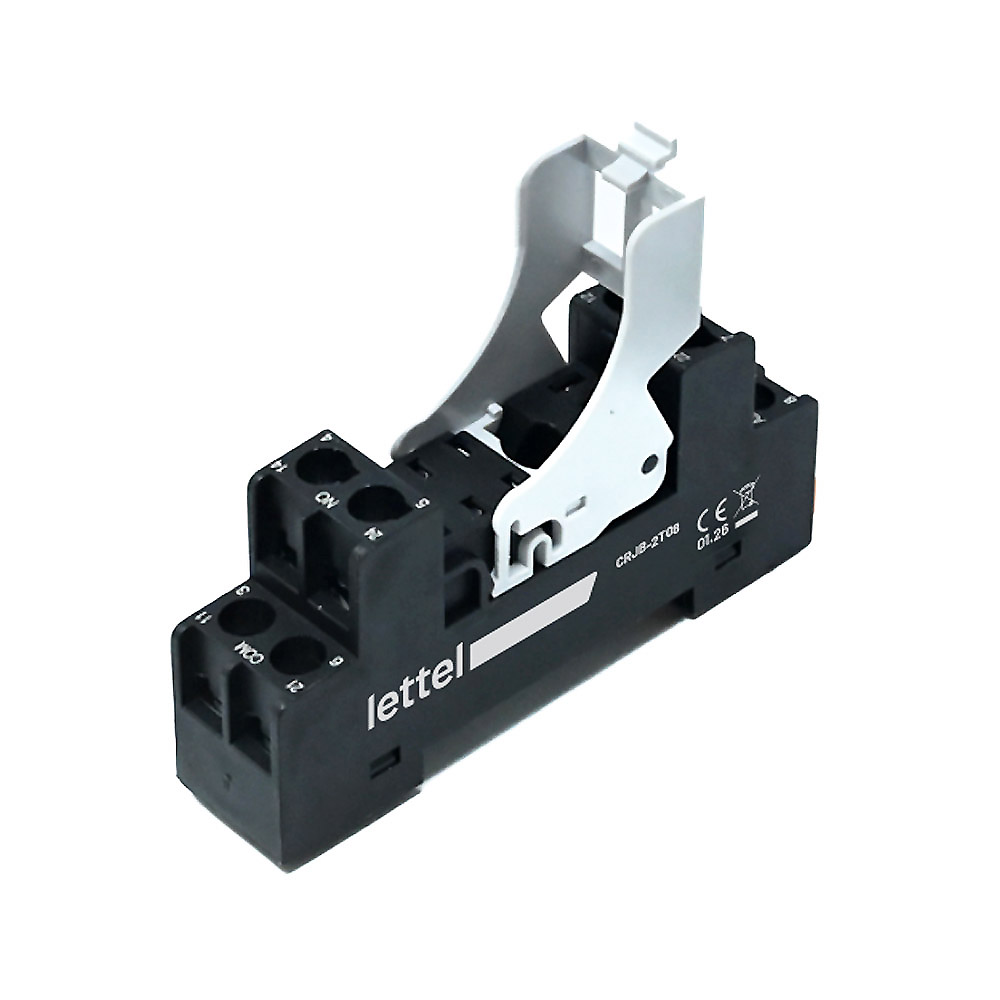

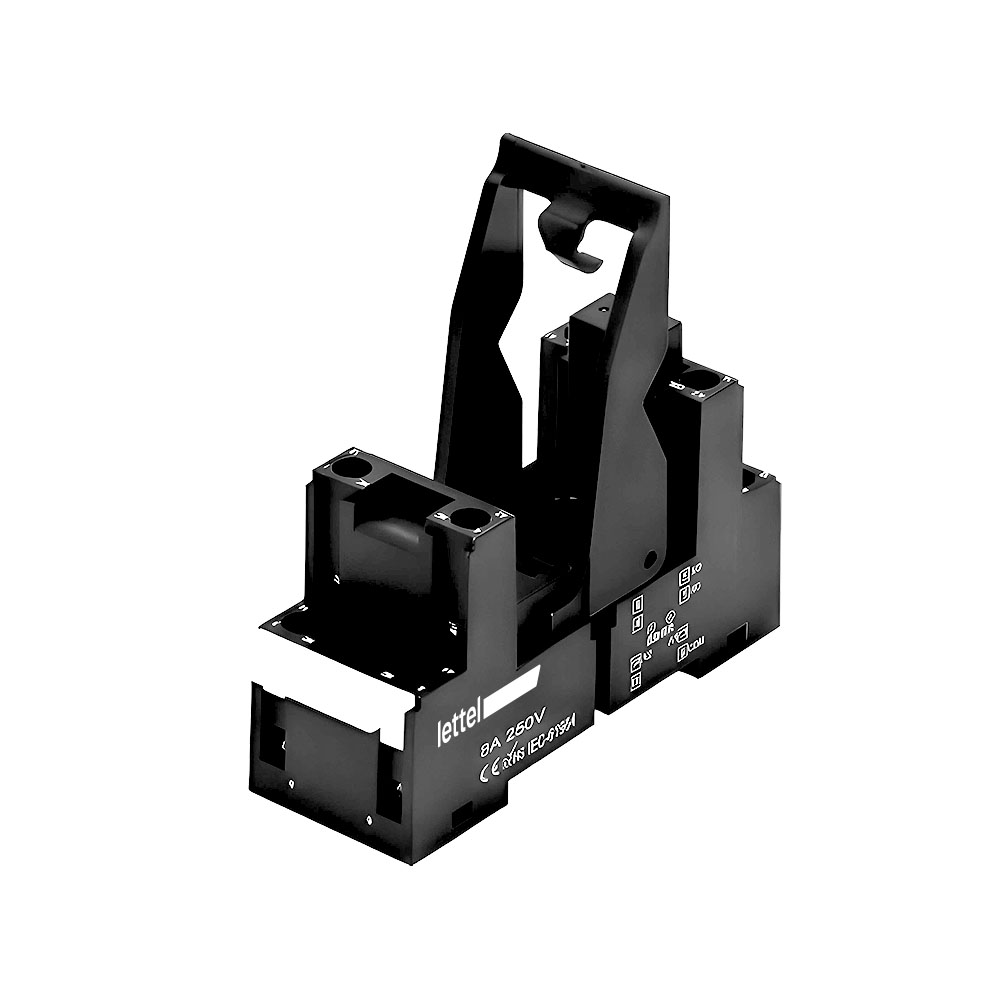

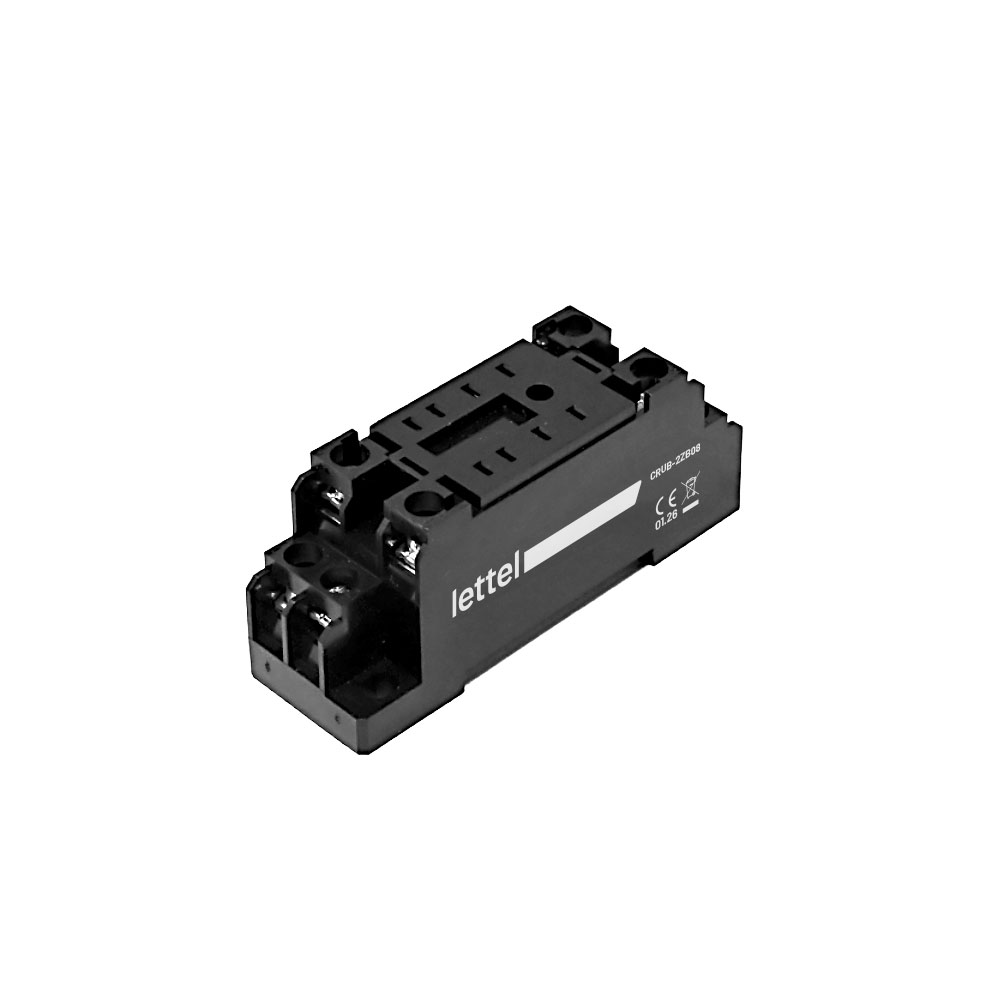

Avant de procéder au câblage, vérifiez que la tension d’alimentation de la bobine correspond à la tension du circuit de commande. Raccordez ensuite la bobine aux bornes de commande, et les contacts NO ou NF aux circuits à piloter, en respectant le schéma de câblage indiqué sur le produit.

Les tensions de bobine les plus répandues sont 12 V CC, 24 V CC, 24 V CA, 230 V CA et 400 V CA. Le 24 V CC est le standard le plus utilisé en automatisme industriel, car il est compatible avec la majorité des automates et contrôleurs. Les tensions alternatives, comme 230 V CA, sont quant à elles privilégiées dans les installations où le circuit de commande est directement alimenté par le réseau électrique, sans alimentation CC dédiée.
