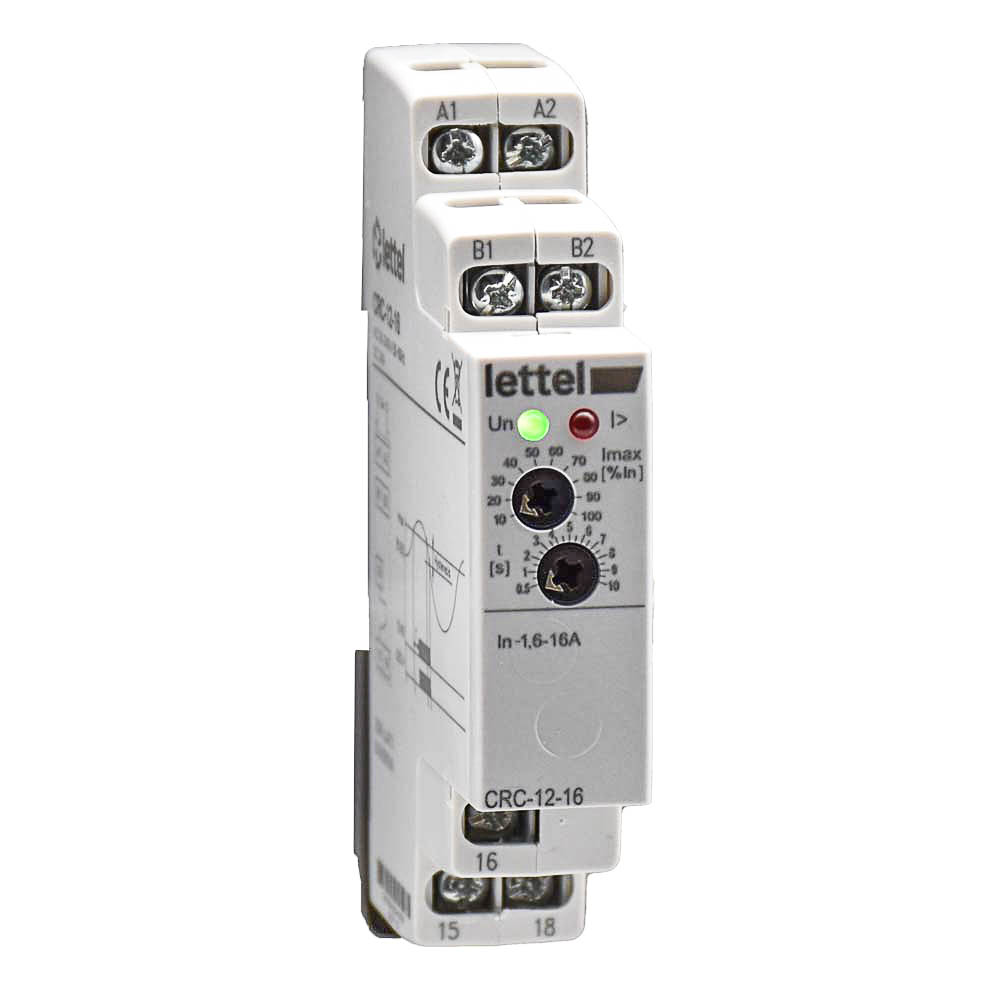

CRC-12
Relais de protection
Les relais de protection Lettel surveillent en permanence les grandeurs électriques d’un circuit et déclenchent automatiquement une coupure dès qu’un seuil critique est atteint, protégeant ainsi les équipements contre les surtensions, sous-tensions, surintensités ou anomalies de réseau triphasé.
Filtrer et trier :
CRC-23
Relais de seuils mini et maxi de courant ca/cc

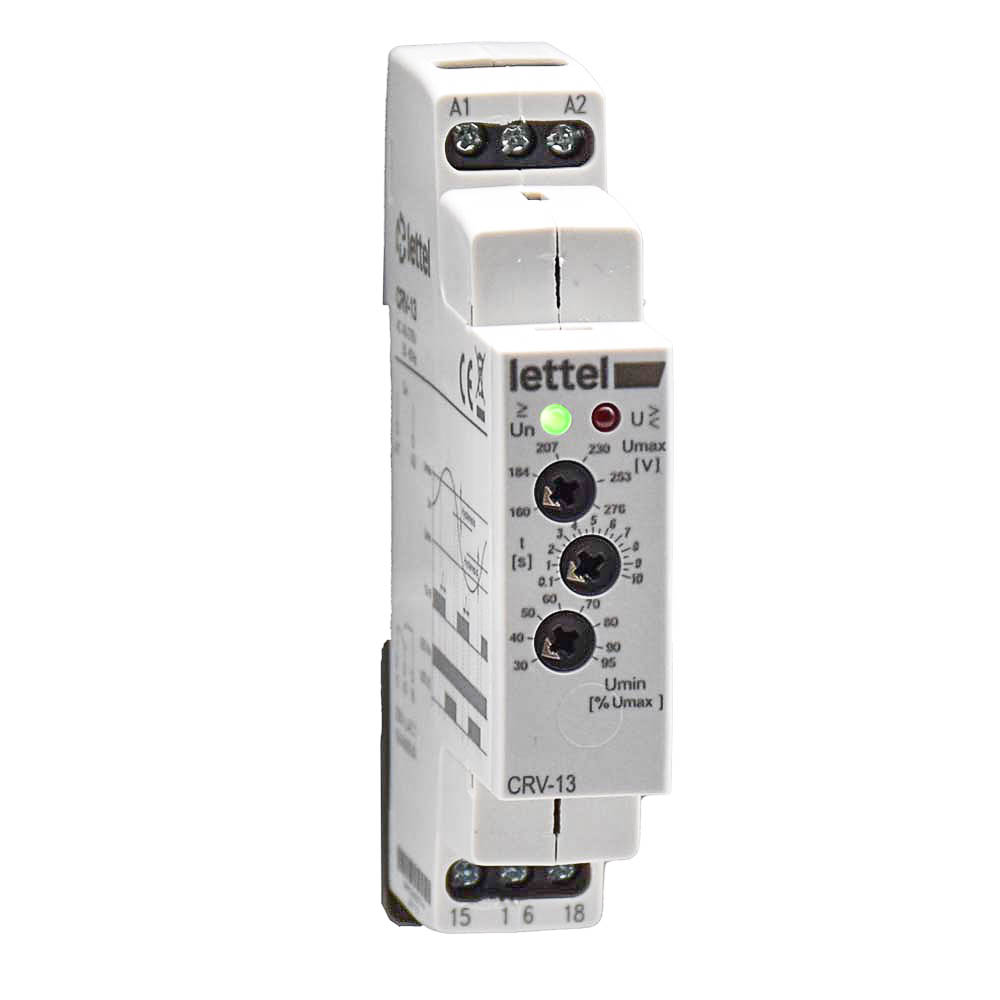

CRV-13
Relais de seuil de tension pour circuit monophasé

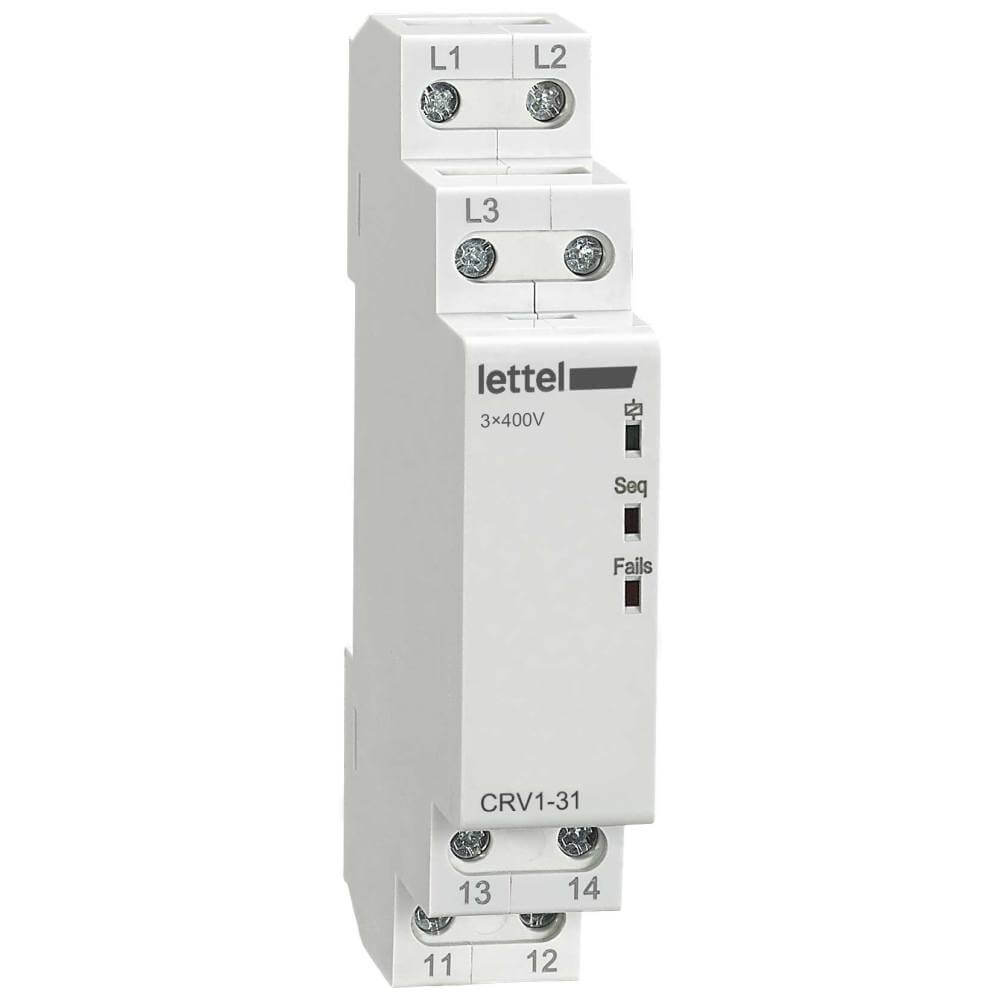

CRV1-31
Relais de protection tension tri/tétra : ordre et absence de phase

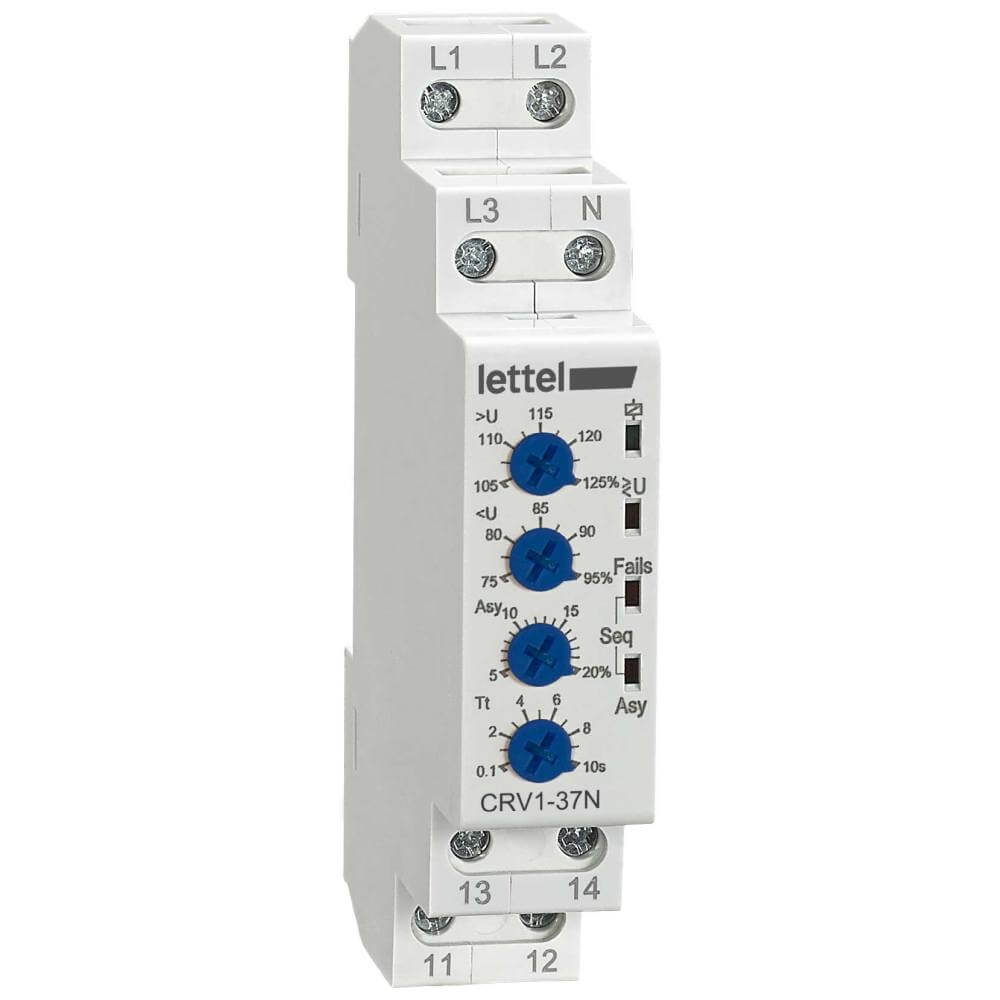

CRV1-37
Relais de protection tri/tétra : seuils +/-, asymétrie, ordre, absence

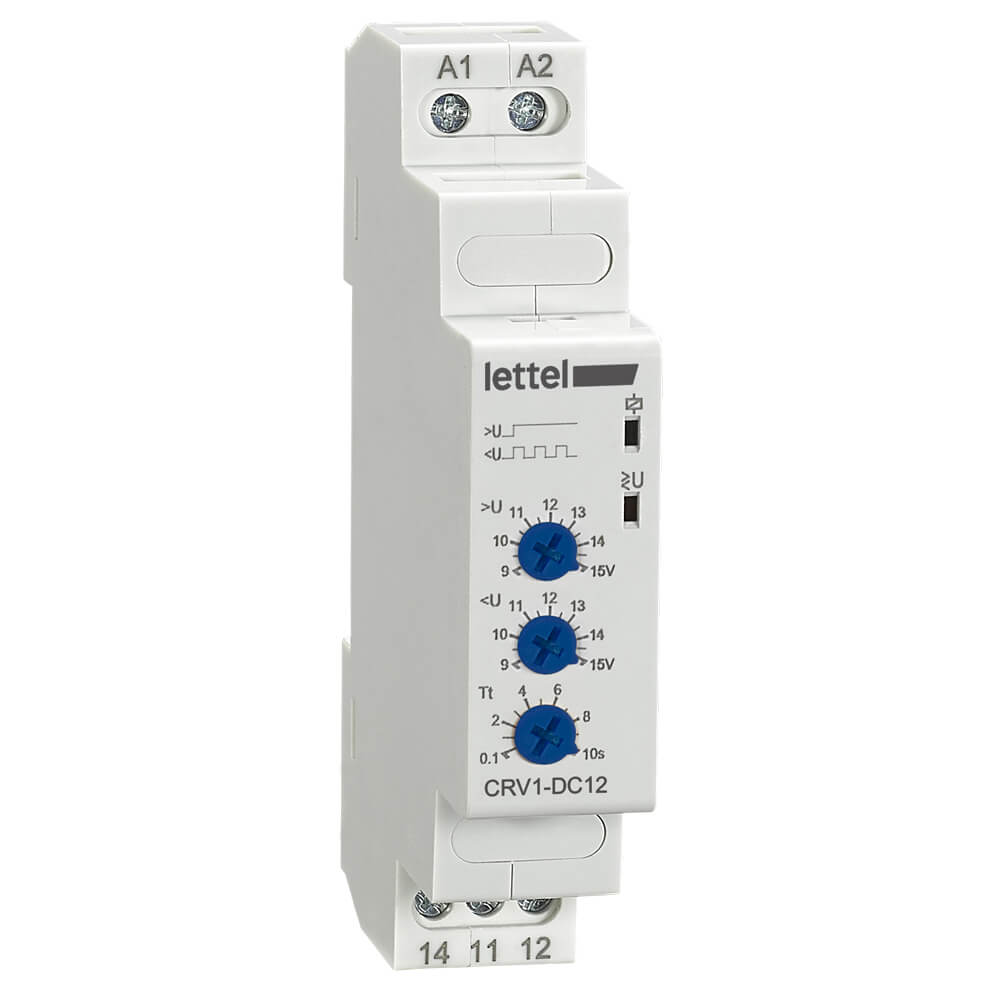

CRV1-DC
Relais de seuil de tension continu : seuils mini et maxi
Relais de protection : la surveillance active des grandeurs électriques pour protéger vos installations
Les équipements électriques et électroniques sont sensibles aux variations anormales des grandeurs du réseau — surtension, sous-tension, surintensité, absence de phase, asymétrie ou inversion d’ordre de phases. Ces perturbations, lorsqu’elles ne sont pas détectées à temps, peuvent provoquer des dommages irréversibles sur les installations ou entraîner des arrêts de production non planifiés. Les relais de protection Lettel assurent une surveillance continue de ces paramètres et déclenchent automatiquement la coupure du circuit dès qu’un seuil prédéfini est franchi.
La gamme couvre l’ensemble des besoins de protection, en courant alternatif, continu et sur réseaux triphasés. Les relais de seuil de tension monophasés surveillent les dépassements de seuil haut ou bas sur les réseaux 230 V alternatif ou continu. Les relais de protection triphasés offrent des fonctions avancées : détection d’absence de phase, contrôle de l’ordre des phases, mesure de l’asymétrie entre phases et surveillance des seuils de tension positifs et négatifs — des fonctions essentielles pour la protection des moteurs et équipements triphasés sensibles. Les relais de seuil de courant complètent la gamme pour la protection contre les surintensités et les défauts de charge, en alternatif comme en continu.
Compacts et montés sur rail DIN, les relais de protection Lettel s’intègrent dans tout type de tableau électrique et constituent un maillon essentiel de la sûreté et de la disponibilité des installations tertiaires et industrielles.
Nous répondons à vos questions
Les principaux appareils électriques de protection sont :
– le disjoncteur protège des surintensités
– le disjoncteur différentiel protège d’un défaut d’isolement
– la parfoudre protège des dégâts liés à la foudre
– le relais de seuil de tension protège d’une surtension
– le relais de seuil de courant protège d’une surintensité
La fonction de ces relais de protection est de couper le circuit dès qu’une valeur électrique anormale est mesurée, afin de protéger l’installation et les appareils électriques en aval. Certains appareils de protection sont obligatoires car ils prémunissent des incendies et garantissent la sécurité des personnes.
Le relais de présence tension mesure la tension de chaque phase du circuit triphasé ou tétraphasé. En cas de détection d’une tension anormale ou absence de tension sur une des phases, son contact de sortie commute pour signaler le défaut.
Certains de ces appareils de protection, comme le relais modulaire CRV-33, détecte également l’inversion de phase. Le non respect de l’ordre des phases peut altérer le fonctionnement de certains appareils comme les moteurs.
Un relais de seuil de courant permet de déclencher un contact sur atteinte d’un seuil d’intensité (A).
Pour réaliser un délestage automatique, la valeur de déclenchement du relais, appelé également point de consigne, doit être fixé comme seuil de courant maxi. Dès que le courant attendra la valeur programmée, le relais commutera et permettra de démarrer un autre générateur ou de commuter la charge sur un autre circuit.
