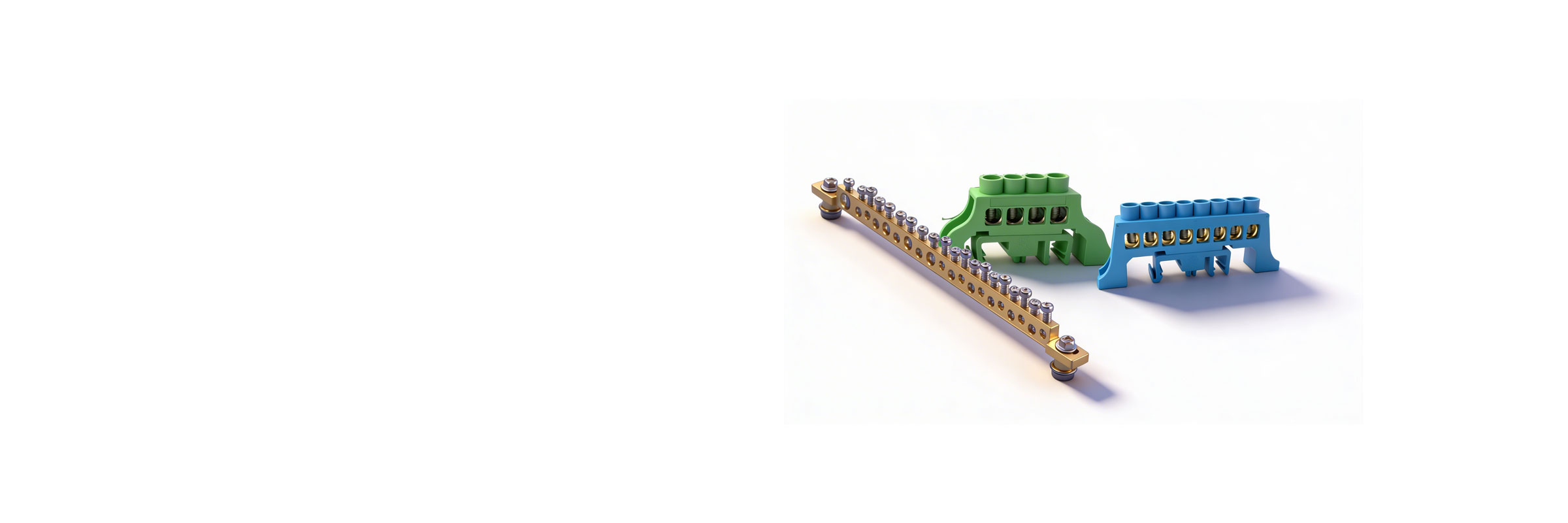

Barrettes de connexion et collecteurs de terre

Les barrettes de connexion et collecteurs de terre remplissent deux fonctions complémentaires au sein d’une installation électrique. La barrette de connexion (aussi appelée barrette de coupure, barrette de mesure ou barrette de terre) assure une connexion continue et fiable entre le conducteur principal de terre et le reste de l’installation. Le collecteur de terre centralise quant à lui l’ensemble des conducteurs de protection des différents circuits en un point unique au sein du tableau électrique, ce qui facilite l’organisation du câblage et garantit la protection de chaque départ de circuit.

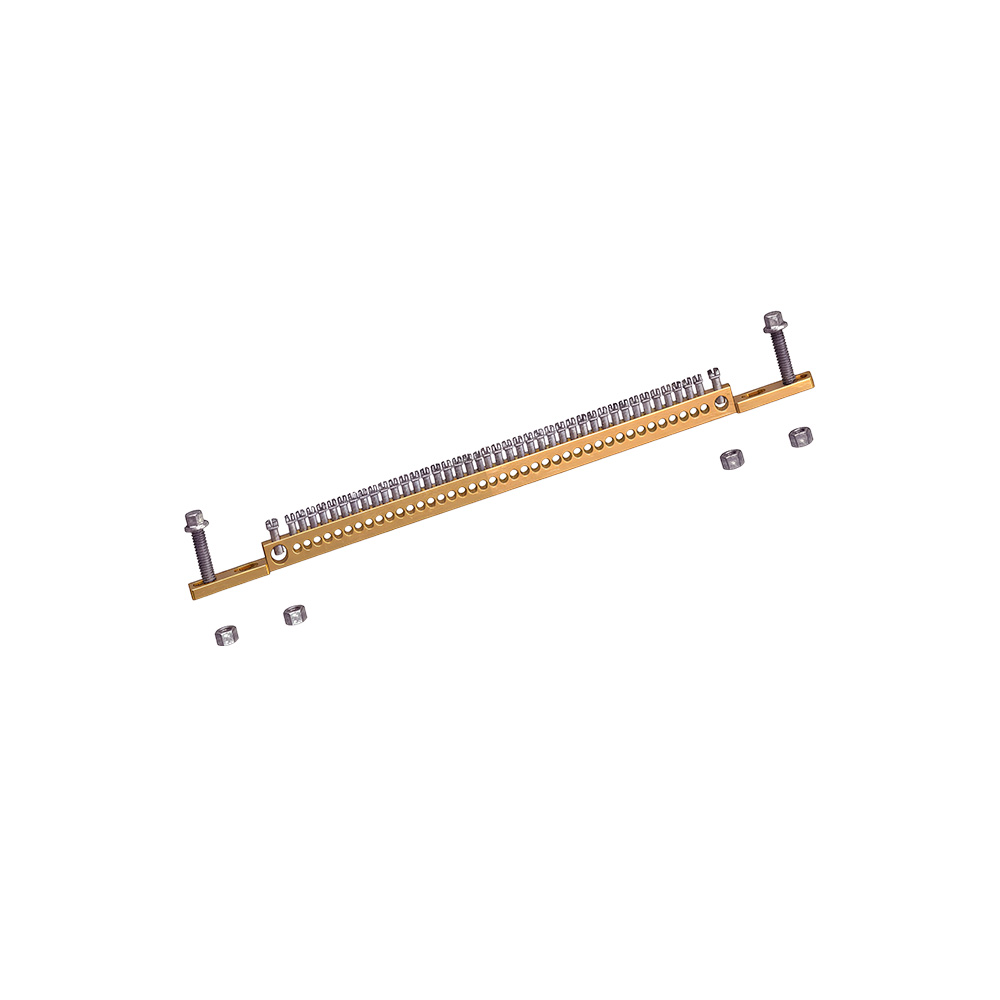

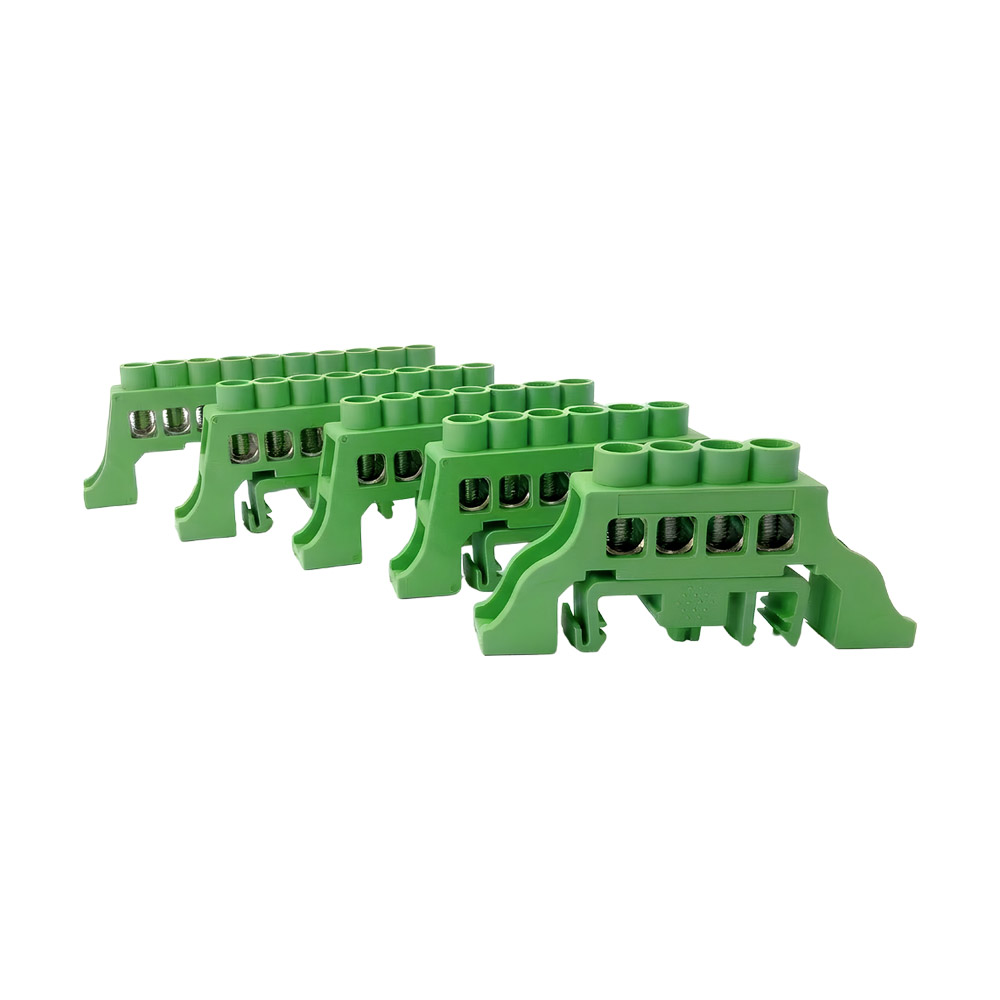

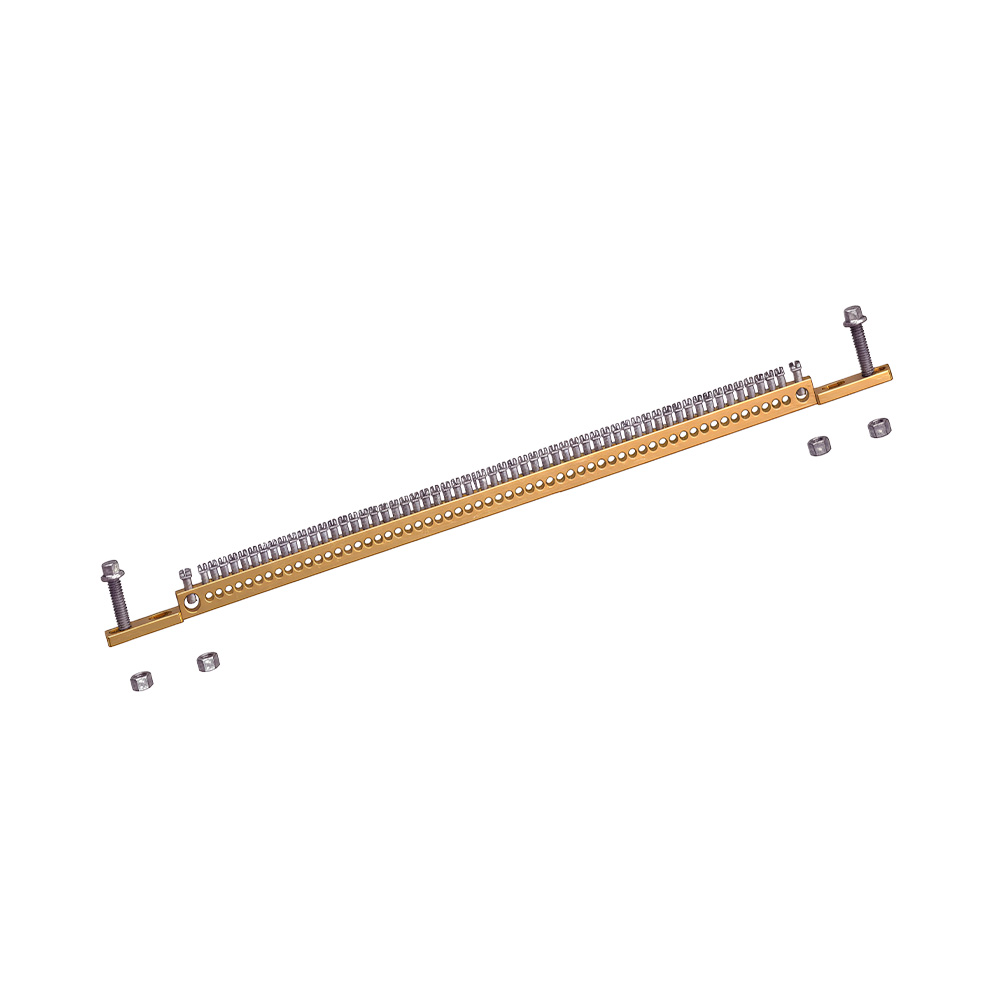

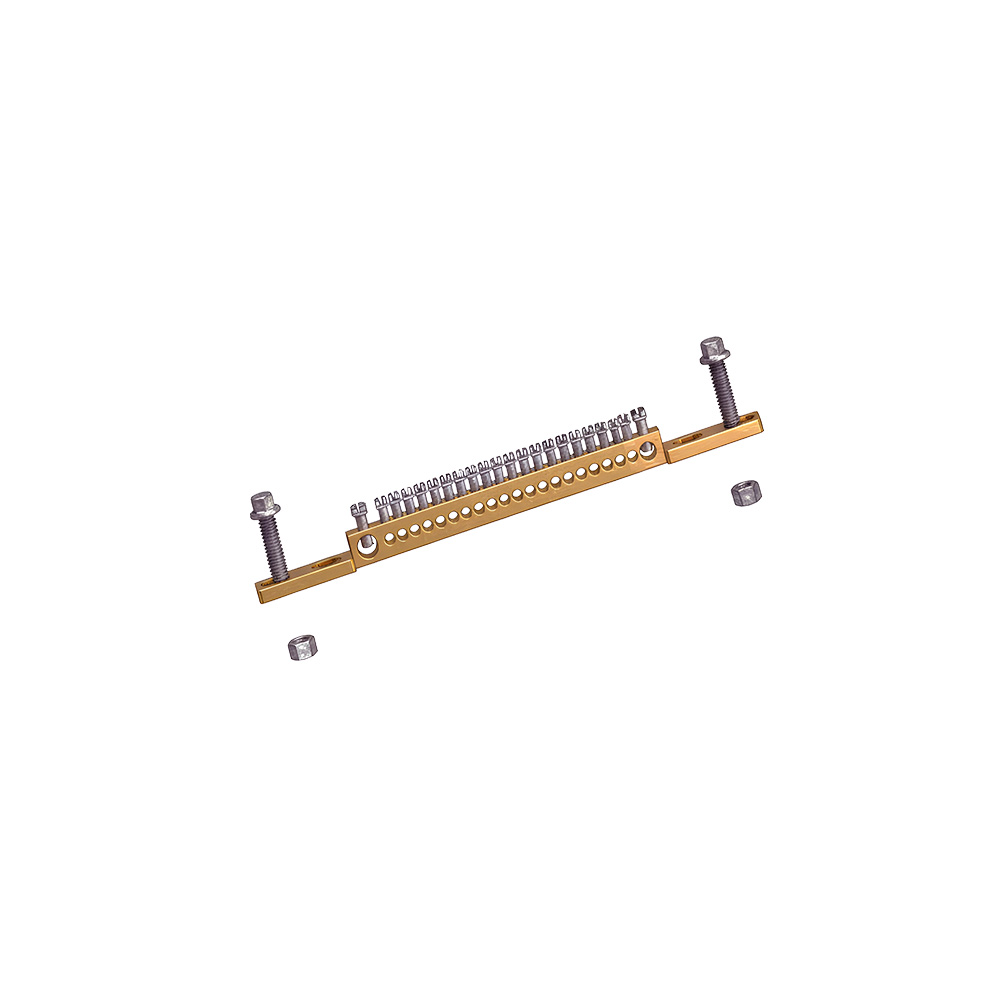

Le collecteur de terre regroupe tous les conducteurs de protection (PE) de l’installation en un point unique. Il permet ainsi l’évacuation immédiate des courants de fuite en cas de défaut d’isolement. Cela permet d’assurer la sécurité des personnes contre les risques d’électrocution et de protéger les équipements contre les risques de surchauffe ou de surtension.

Voici les étapes à suivre pour installer un collecteur de terre dans un tableau électrique :

• 1. Préparez la prise de terre : installez un piquet de terre en acier galvanisé d’au moins 2 m de longueur, enfoncé verticalement dans le sol à environ 50 cm du mur ;
• 2. Raccordez le conducteur de terre : reliez le piquet au tableau via un câble cuivre, en passant par une tranchée ;
• 3. Fixez le collecteur sur le rail DIN du tableau en le clipsant (il doit être raccordé à la borne principale de terre via le conducteur de protection principal) ;
• 4. Connecter les conducteurs PE : branchez chaque conducteur de protection des circuits sur une borne distincte du collecteur.

Pensez ensuite à vérifier l’installation en testant la résistance de la prise de terre et le serrage des connexions.

Pour bien dimensionner le collecteur de terre, il est nécessaire de choisir un modèle dont le nombre de bornes est égal ou supérieur au nombre de circuits à protéger. La section admissible par borne doit être compatible avec les conducteurs PE utilisés, généralement de 1,5 à 16 mm² selon les circuits.

Pour organiser les fils de terre à l’aide d’un collecteur, il faut attribuer une borne par circuit et repérer chaque conducteur avec des embouts colorés ou étiquetés. Il convient ensuite de regrouper les sections similaires. Attention, ne connectez jamais deux connecteurs dans une même borne sauf si elle est prévue à cet effet.
