MSC-TCF
Transformateurs de courant
Lettel propose une gamme complète de transformateurs de courant ouvrants et fermés, couvrant des plages de mesure de 1 A à 5 000 A, avec des géométries de tores optimisées pour un montage sur câble ou sur jeu de barres et une connectique adaptée à chaque application.
Filtrer et trier :

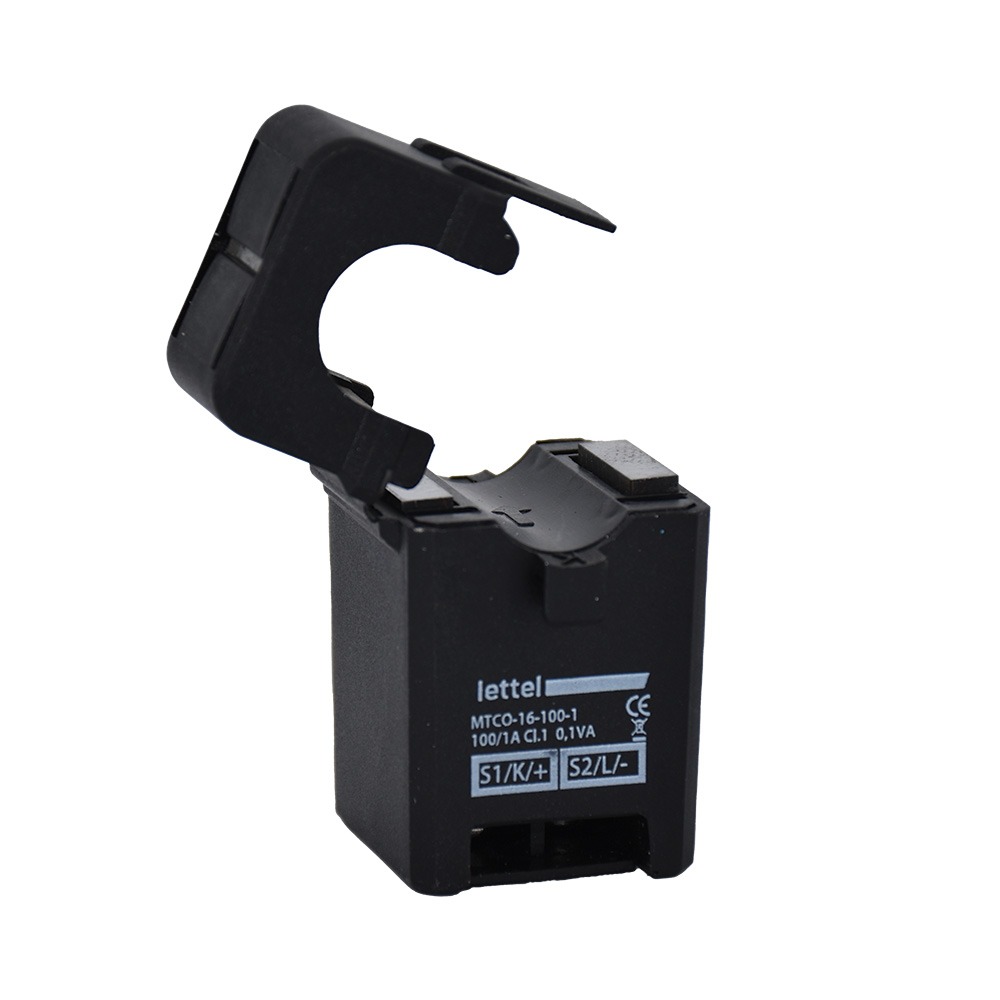

MTCO-16
Transformateurs de courant ouvrant 50 et 100/1A – Ouverture Ø16 mm

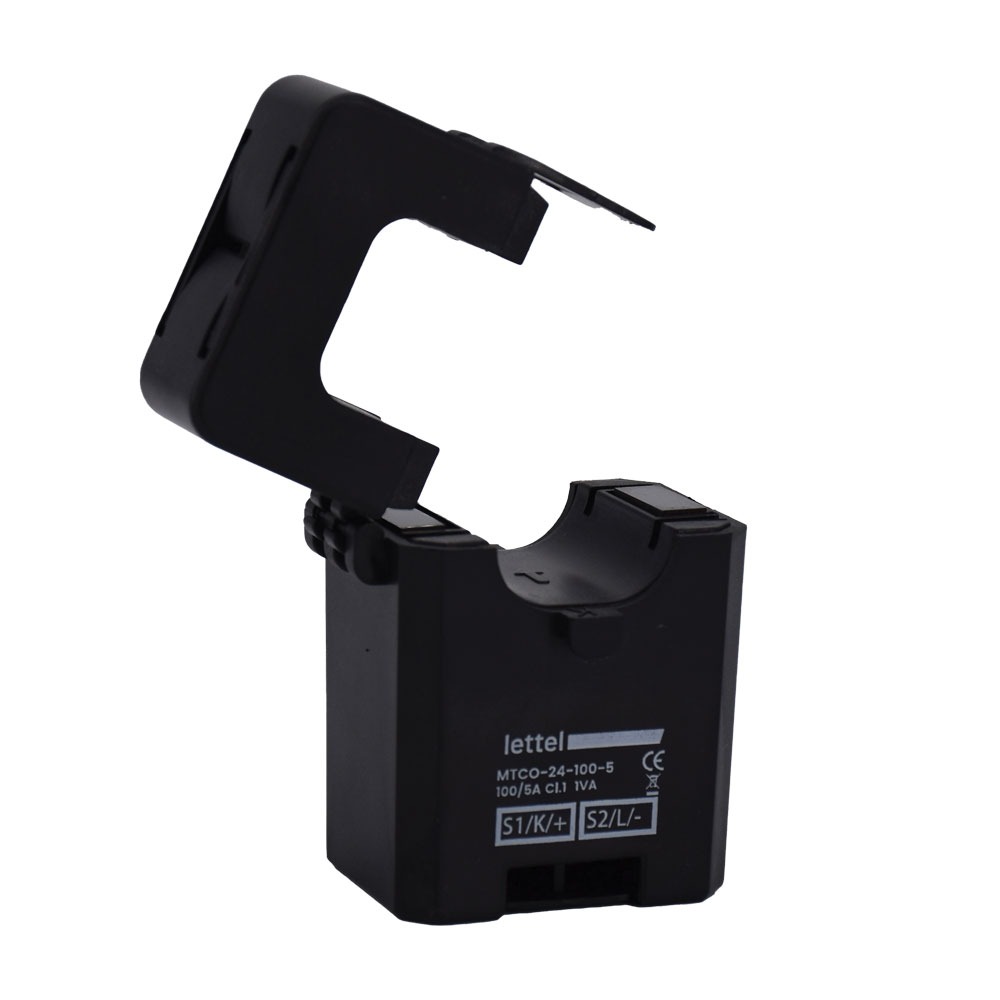

MTCO-24
Transformateurs de courant ouvrants 100 à 300/5A – Ouverture Ø24 mm

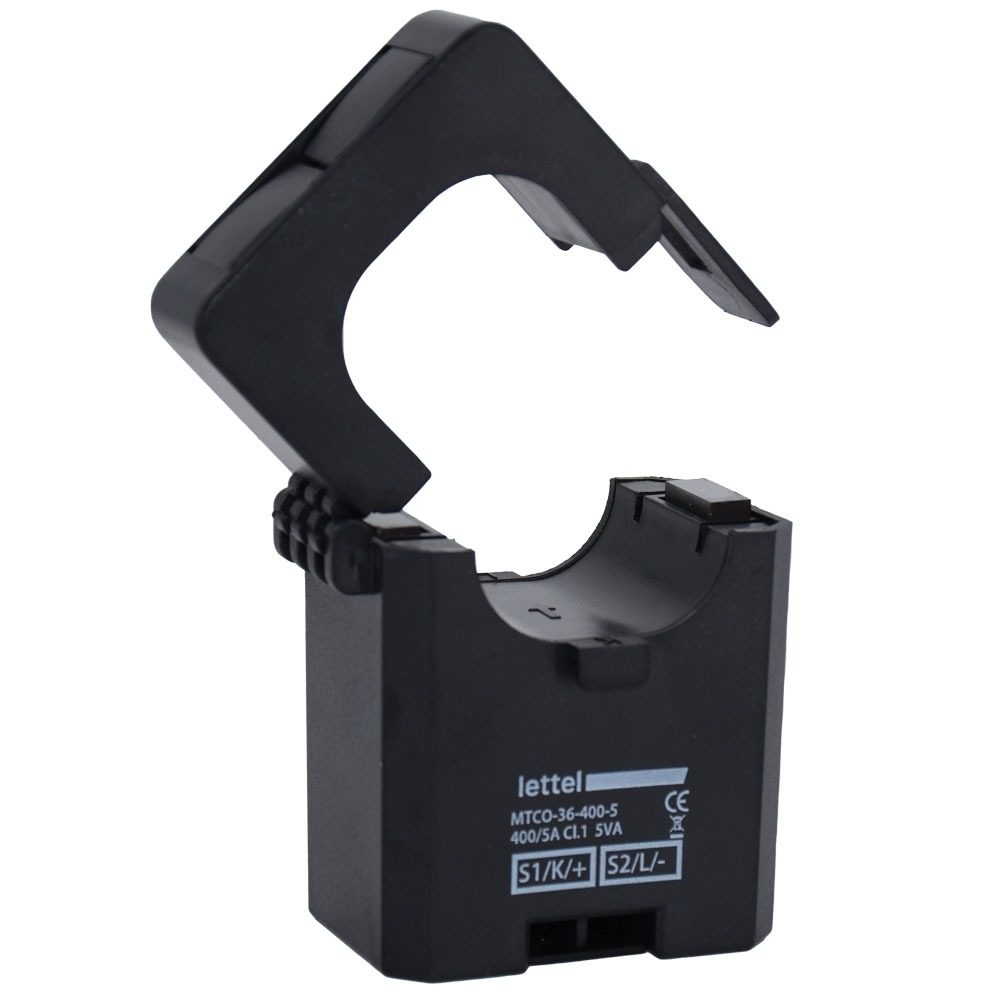

MTCO-36
Transformateurs de courant ouvrants 400 à 600/5A – Ouverture Ø36 mm

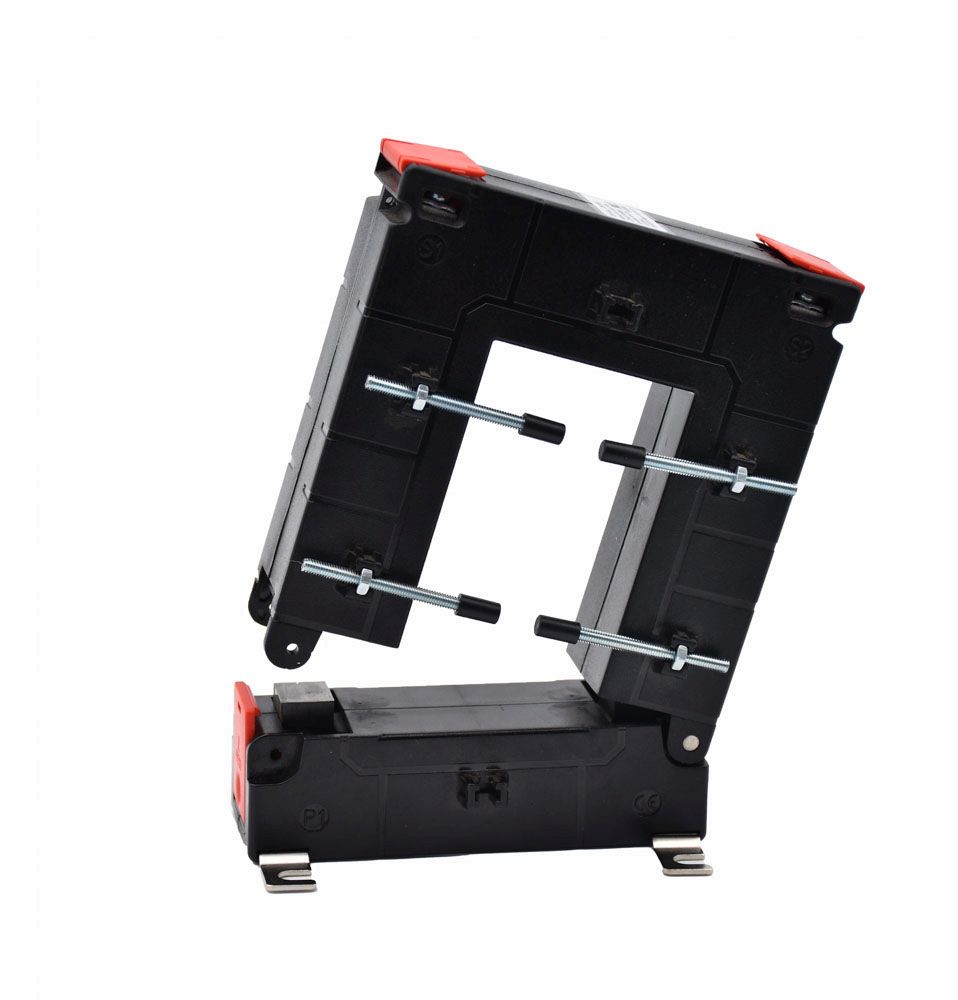

MTCO-8555
Transformateurs de courant ouvrants 500 à 1000/5A – Ouverture 85×55 mm

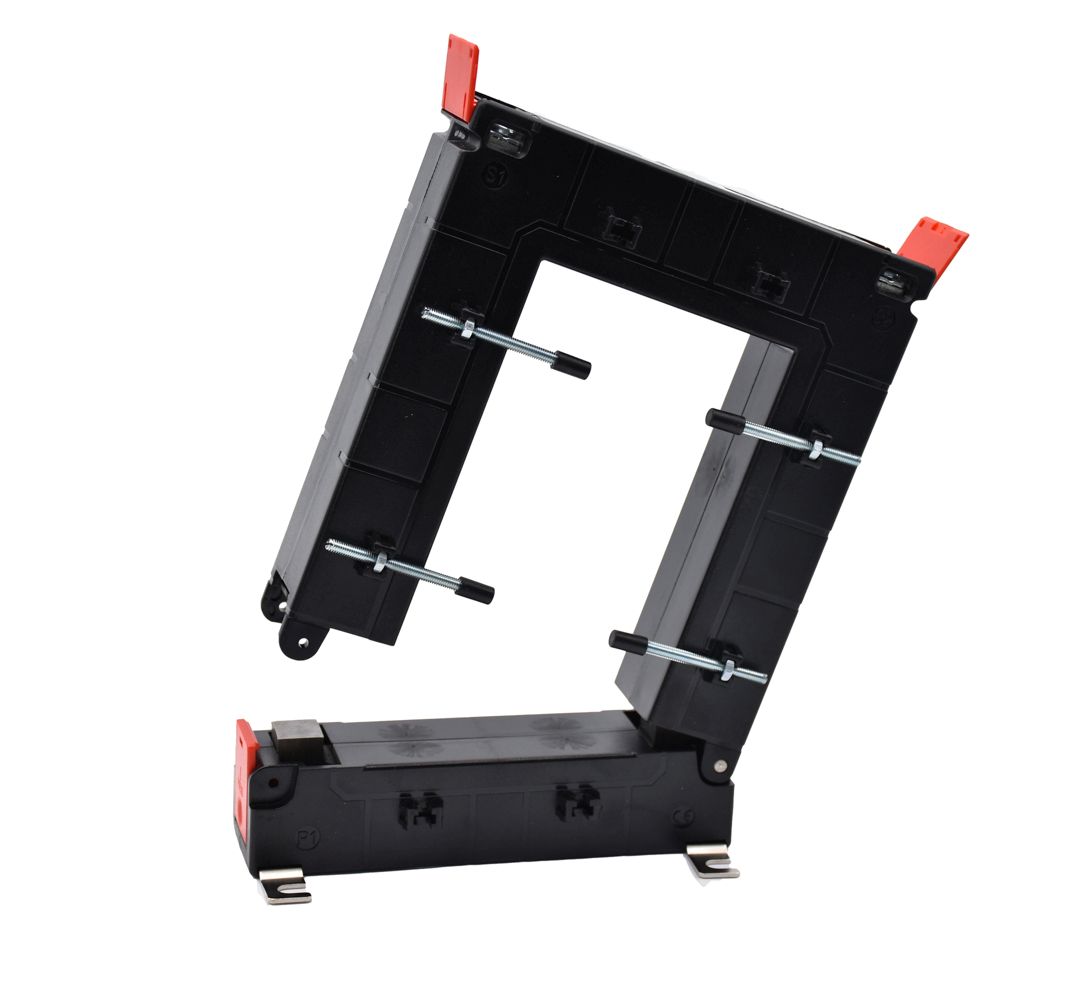

MTCO-12585
Transformateurs de courant ouvrants 1500 à 2500/5A – Ouverture 125×85 mm
MTCO-17285
Transformateurs de courant ouvrants 3200 à 5000/5A – Ouverture 172×85 mm

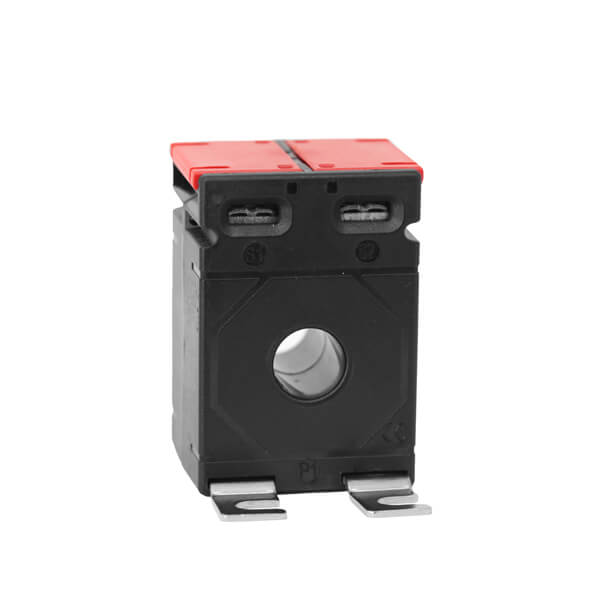

MTCF-451440
Transformateurs de courant fermés 40/5A – Ouverture Ø14mm
MTCF-452140
Transformateurs de courant fermés 60 à 300/5A – Ouverture Ø21, 10×21 mm
MTCF-503030
TC fermés 300/5A et 400/5A – Ouverture Ø26, 10,5×30,5 ou 15,5×25,5 mm
MTCF-623040
TC fermé 500/5A et 600/5A – Ouverture Ø30,5, 11×31 ou 21×26,5 mm
MTCF-623040-0.2S
TC fermé classe 0,2S pour courant max 300A – Secondaire 5A
MTCF-624040
TC fermés 400 à 800/5A – Ouverture Ø31, 11×40,5, 21×31 ou 31×16 mm
MTCF-624040-0.2S
TC fermé classe 0,2S pour courant max 600A – Secondaire 5A

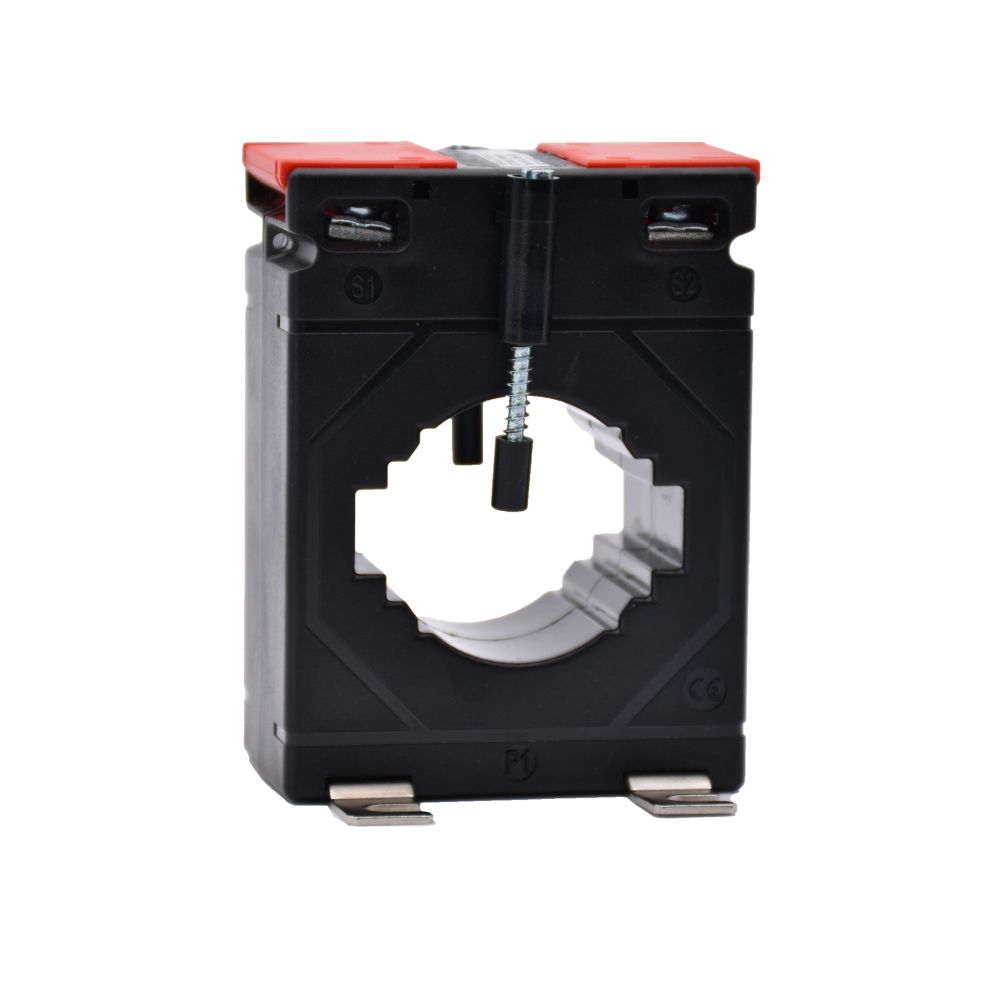

MTCF-745045
TC fermés 800 et 1000/5A – Ouverture Ø41, 12,5×51, 21×41 ou 31×31 mm
MTCF-745045-0.2S
TC fermé classe 0,2S pour courant max 1000A – Secondaire 5A
MTCF-100100V
Transformateurs de courant fermés 1000 à 2000/5A – Ouverture 103×41 mm
MTCF-100100V-0.2S
TC fermé classe 0,2S pour courant max 1200A – Secondaire 5A
MTCF-100130V
Transformateurs de courant fermés 2500 et 3200A/5A – Ouverture 128×38 mm
MTCF-140130V
Transformateurs de courant fermés 4000 et 5000/5A – Ouverture 130×70 mm
MTCPB
TC à primaire bobiné – Primaire de 1 à 30A – Secondaire 1 ou 5A

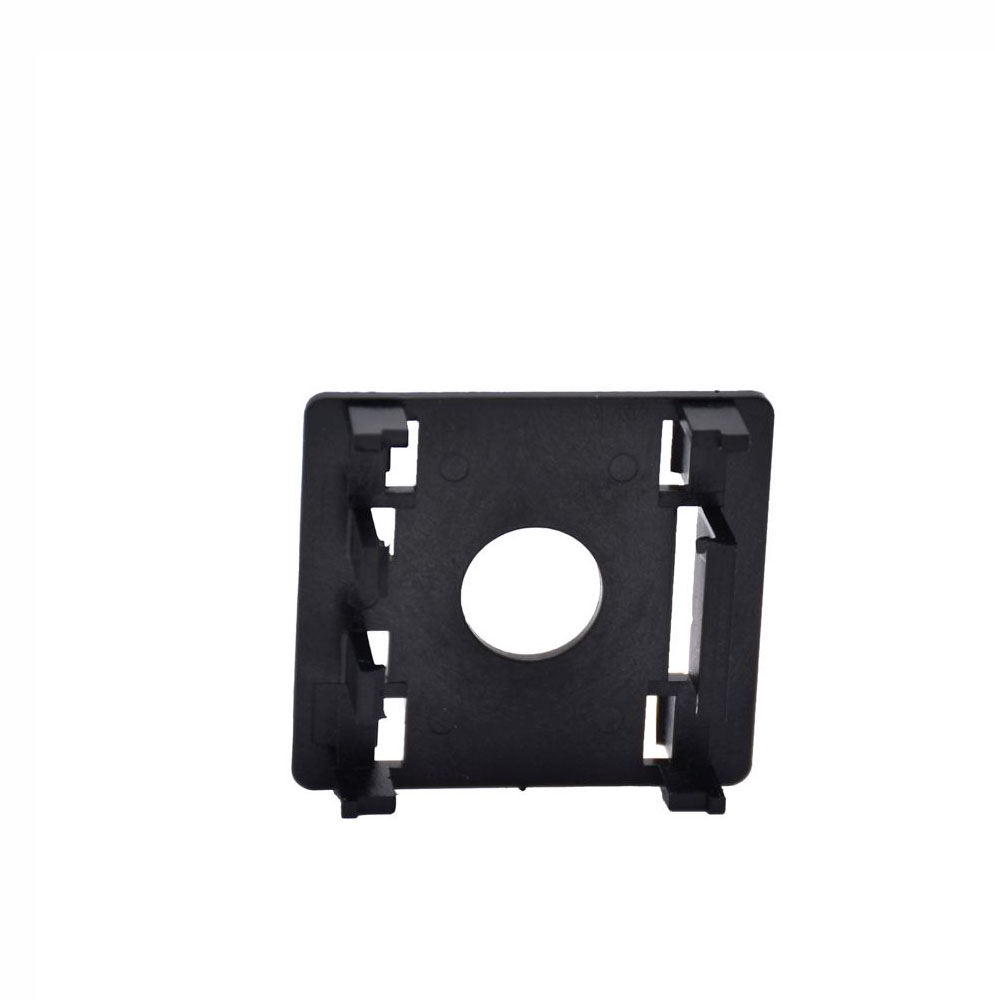

SUPPORT RAIL-DIN
Support pour montage sur rail-din des transformateurs de courant MTCF
MTCCF-21
Capteurs à effet Hall fermés de 50 à 600A – Ouverture Ø21 mm

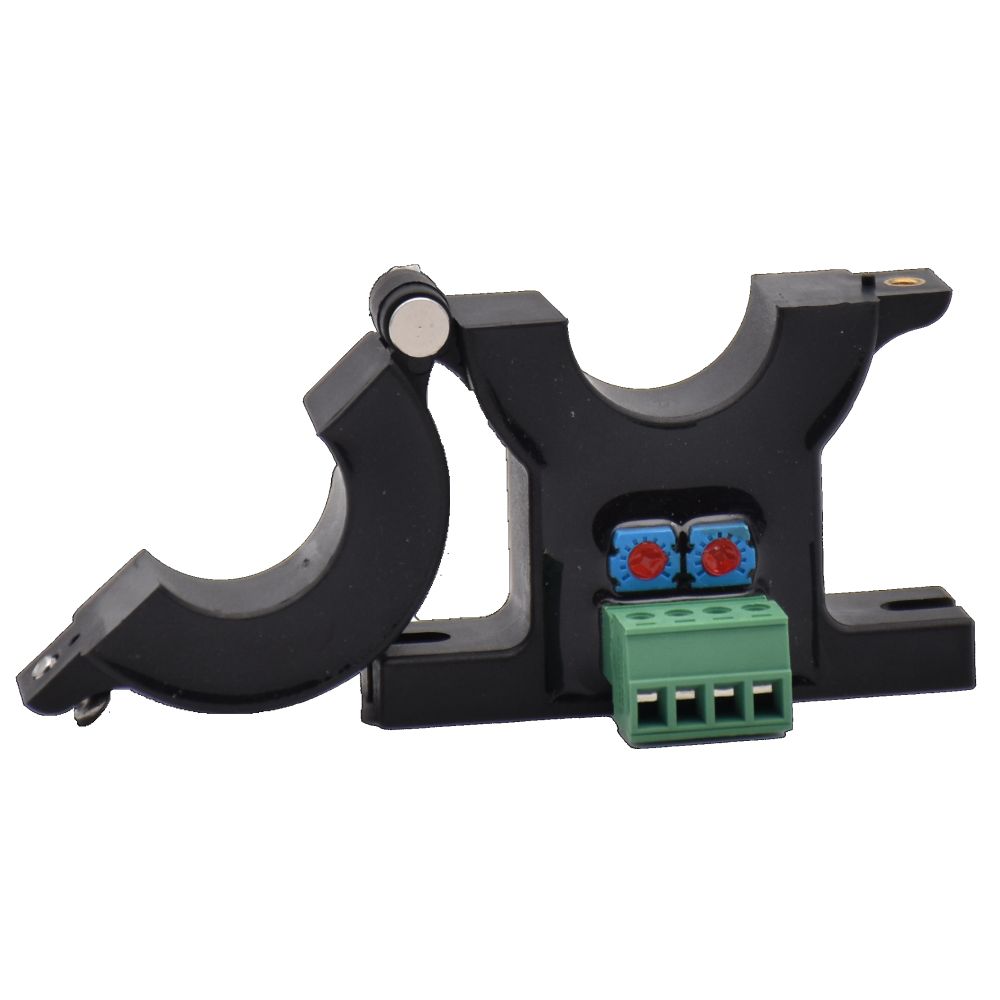

MTCCO-21
Capteurs à effet Hall ouvrants de 50 à 600A – Ouverture Ø21 mm
MTCS 2, 3 ou 4 entrées
Sommateur de TC à 2, 3 ou 4 entrées 1A ou 5A

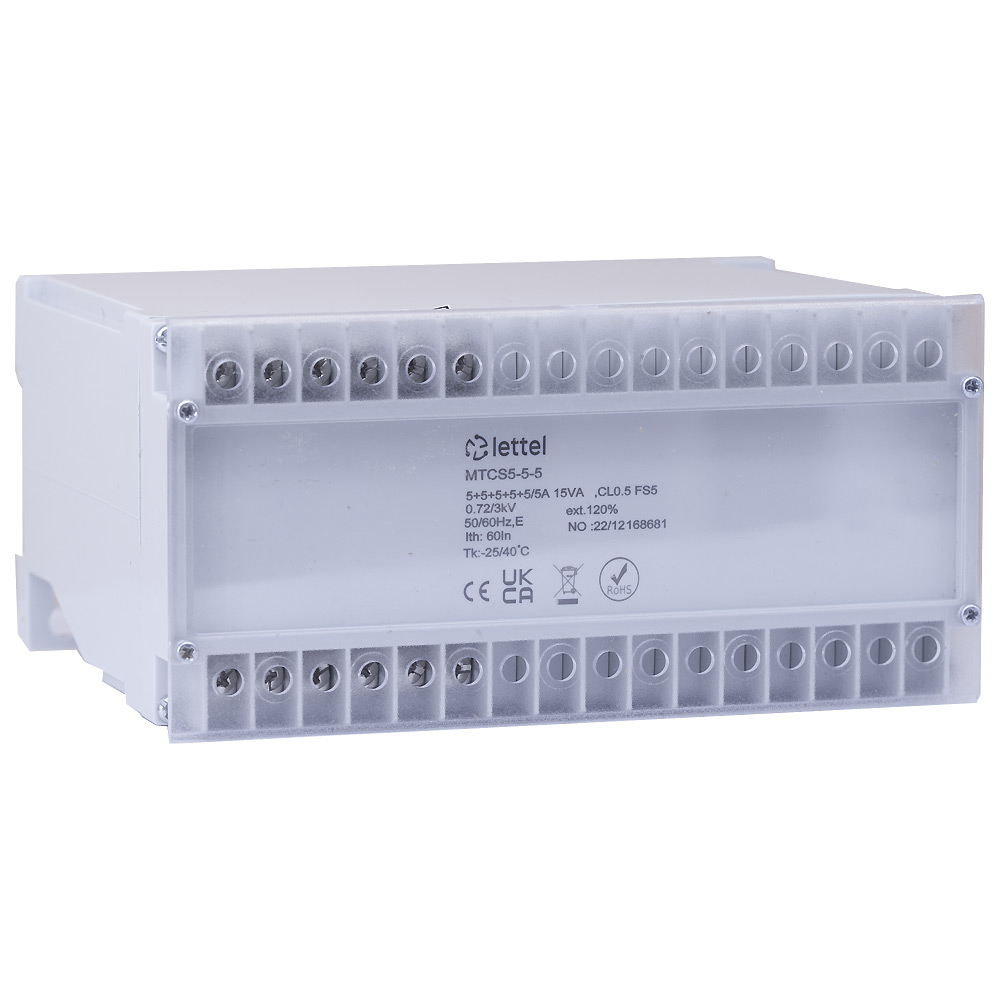

MTCS 5, 6, 7 ou 8 entrées
Sommateur de TC à 5, 6, 7 ou 8 entrées 1A ou 5A
Transformateurs de courant : une gamme complète pour chaque configuration de mesure
Composant essentiel de tout système de mesure électrique, le transformateur de courant (TC) conditionne directement la précision et la fiabilité des données relevées. Lettel propose une gamme exhaustive de transformateurs d’intensité, conçus et dimensionnés pour s’adapter à l’ensemble des configurations rencontrées sur le terrain, des installations tertiaires aux environnements industriels haute puissance.
La gamme se décline en version fermée ou ouvrant, cette dernière permettant une pose sans coupure de courant, particulièrement appréciée sur site existant ou dans les tableaux électriques en exploitation. Les ouvertures de tores couvrent une large plage de dimensions pour s’adapter aussi bien aux câbles de faible section qu’aux jeux de barres de forte puissance, jusqu’à 5 000 A en primaire.
Plusieurs classes de précision sont disponibles, dont la classe 0,2S pour les applications nécessitant une exactitude de mesure élevée, notamment dans le cadre de la facturation ou du suivi énergétique réglementaire. La connectique bornes à vis assure une compatibilité universelle avec l’ensemble des instruments de mesure du marché, tandis que la connectique RJ12 permet une intégration native et sans câblage additionnel dans la solution Enerclip.
La gamme inclut également des capteurs à effet Hall ouvrants et fermés pour la mesure de courants continus ou alternatifs, des TC à primaire bobiné pour les très faibles courants, ainsi que des sommateurs de TC jusqu’à 8 entrées pour les applications nécessitant l’agrégation de plusieurs circuits. L’ensemble des accessoires de montage — supports rail-din, connecteurs triplettes, cordons de tension — complète une offre pensée pour une mise en œuvre rapide et fiable.
Nous répondons à vos questions
Plus le courant est susceptible d’être élevé, plus la taille de son conducteur est importante.
Ainsi l’utilisation d’un transformateur de courant est indispensable lorsque le courant à mesurer est trop important pour permettre de raccorder les phases directement sur le compteur.
L’utilisation d’un TC permet également de cumuler les consommations électriques de plusieurs phases de faible puissance dans les tableaux électriques résidentiels.
Pour cumuler le courant de plusieurs phases de forte puissance, l’utilisation d’un sommateur de courant sera nécessaire.
La sélection d’un transformateur de courant dépend de 4 éléments majeurs :
- Le type de TC selon les contraintes d’installation : TC fermé pour une armoire électrique neuve ou TC ouvrant pour intégration dans une armoire existante.
- Le courant primaire doit être égale ou supérieure au calibre du disjoncteur en amont et la taille du transformateur dépend du type de conducteur (barre ou câble) et de ses dimensions.
- Le signal secondaire doit être adapté à l’instrument de mesure associé.
- La classe de précision à choisir selon l’application et la classe de précision de l’appareil de mesure associé.
Plus d’informations sur les transformateurs de courant (TC).
Un transformateur d’intensité fermé est adapté lorsque l’armoire électrique est en cours de montage alors qu’un modèle ouvrant sera plus simple à intégrer dans un tableau électrique existant.
Les exigences de précision de la mesure varie selon le type d’application.
Par exemple pour une mesure de laboratoire d’essai la classe 0,2S sera nécessaire, pour la facturation de l’électricité la classe de précision devra être de 0,5, alors que pour une simple mesure de consommation la classe 1 suffit.
