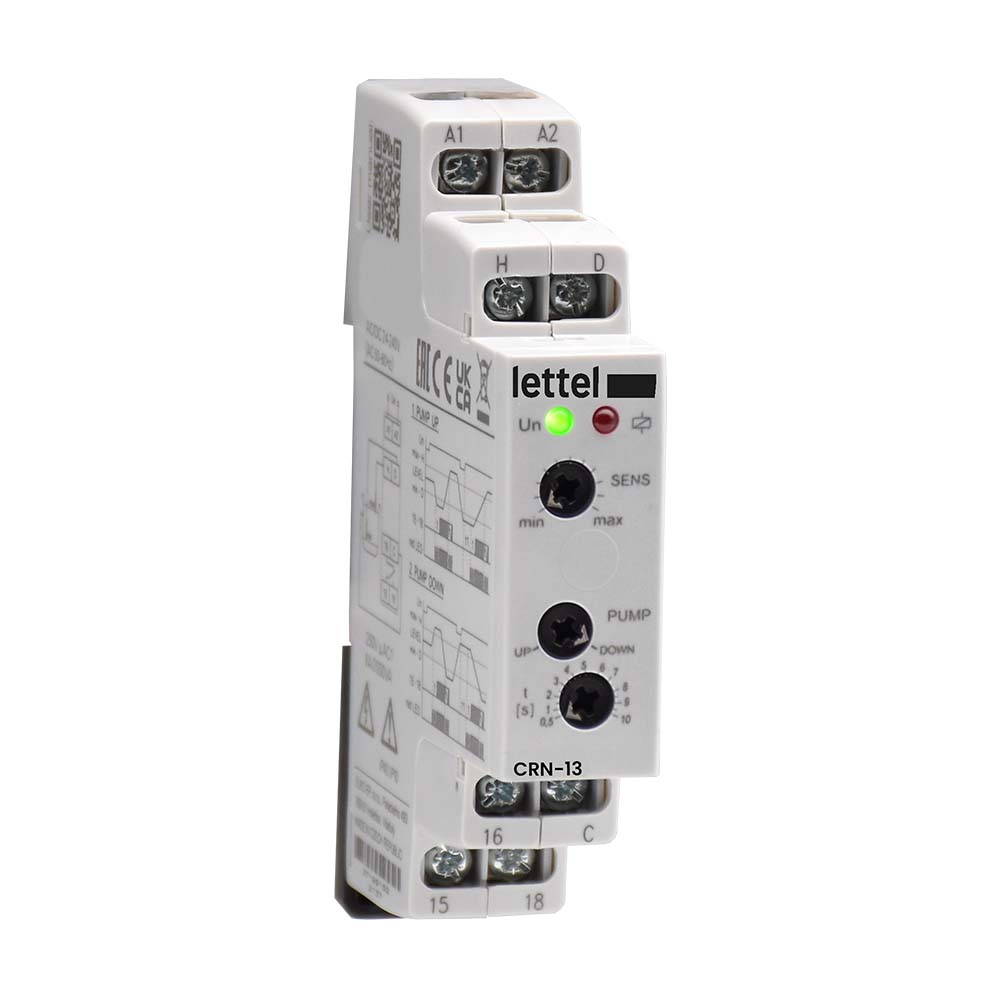

CRN-13
Relais de niveau
Les relais de niveau Lettel assurent la régulation automatique du niveau de liquide dans une cuve, en pilotant le remplissage ou la vidange via des sondes inox immergées qui détectent l’atteinte d’un seuil par tout type de liquide conducteur.
Relais de niveau : la régulation automatique du niveau de liquide en tableau électrique
Dans les installations de stockage, de traitement ou de distribution de liquides, la régulation du niveau en cuve est une fonction critique qui conditionne la continuité du process et la protection des équipements. Les relais de niveau Lettel offrent une solution simple, fiable et directement intégrable en tableau électrique pour automatiser le pilotage du remplissage ou de la vidange de toute cuve contenant un liquide conducteur.
Le principe repose sur la détection de conductivité : les sondes inox immergées dans la cuve transmettent un signal au relais dès que le niveau de liquide atteint leur point de contact. Le relais commute alors son contact de sortie pour actionner la pompe, l’électrovanne ou tout autre équipement de régulation. Deux références de sondes sont disponibles — sonde inox nue ou sonde inox avec étui de protection PVC — pour s’adapter aux contraintes mécaniques et chimiques de l’environnement d’installation.
Compact et monté sur rail DIN, le relais de niveau CRN-13 s’intègre dans tout tableau électrique et constitue une solution économique et éprouvée pour toutes les applications de régulation de niveau en milieu résidentiel, tertiaire ou industriel léger.
Nous répondons à vos questions
La détection du niveau se fait par conduction entre les sondes métalliques.
La sonde n°1 est installée au fond de la cuve et la sonde n°2 est installée au niveau maximum de la cuve. Lorsque l’eau atteint la sonde n°2, il y a alors conduction entre les sondes 1 et 2. Le relais modulaire installé dans le tableau électrique constatera alors une continuité entre les 2 sondes et commutera son relais de sortie, qui pourra par exemple déclencher une vidange partielle de la cuve.
2 sondes sont suffisantes pour réaliser une détection de niveau ou maintenir un niveau constant.
La sonde 1 doit être installée en fond de cuve et être immergée en permanence alors que la sonde 2 doit être positionnée au niveau de liquide souhaité. Dès que les sondes ne sont plus en contact, le remplissage automatique démarre.
En revanche 3 sondes seront nécessaires pour automatiser le remplissage ou la vidange : La sonde 1 en fond de cuve, la sonde 2 au seuil bas et la sonde 3 au seuil haut. Ainsi lorsque le niveau atteint la sonde 2, le remplissage démarre automatiquement, jusqu’à ce que le niveau d’eau atteigne la sonde 3.
Les relais de niveau de liquide sont utilisés pour piloter le remplissage ou la vidange d’une cuve, un réservoir d’eau, une piscine, une citerne, un bassin de rétention, etc… Au delà de la gestion du niveau de liquide, il permet de signaler l’atteinte d’un seuil.
