MAE96-4RJ
Mesure multi-départs Enerclip
Conçue pour répondre aux exigences des décrets Tertiaire et BACS, la solution Enerclip de Lettel permet d’instrumenter rapidement et simplement un grand nombre de départs électriques dans un tableau, en combinant mesure multi-circuits, pilotage par relais et suivi de température au sein d’une architecture modulaire et évolutive.
Filtrer et trier :
MAP4-34RJ
Centrale de mesure modulaire multi-entrées (max 12) pour TC Enerclip
MAP6
Centrale de mesure multi-circuits, jusqu’à 8 triphasés ou 24 mono
MAP4-34RJ-TCP
Centrale de mesure multi-circuits – Modbus TCP/IP – Sorties relais
MSC-N2
Centrale de mesure pour TC Enerclip – Modbus et sortie relais
MSC-M4
Centrale de mesure Enerclip et modules d’extension
MSC-C1
Module de communication de la solution Enerclip
MSC-DE
Afficheur encastrable 96×96 mm pour piloter 32 modules de mesure

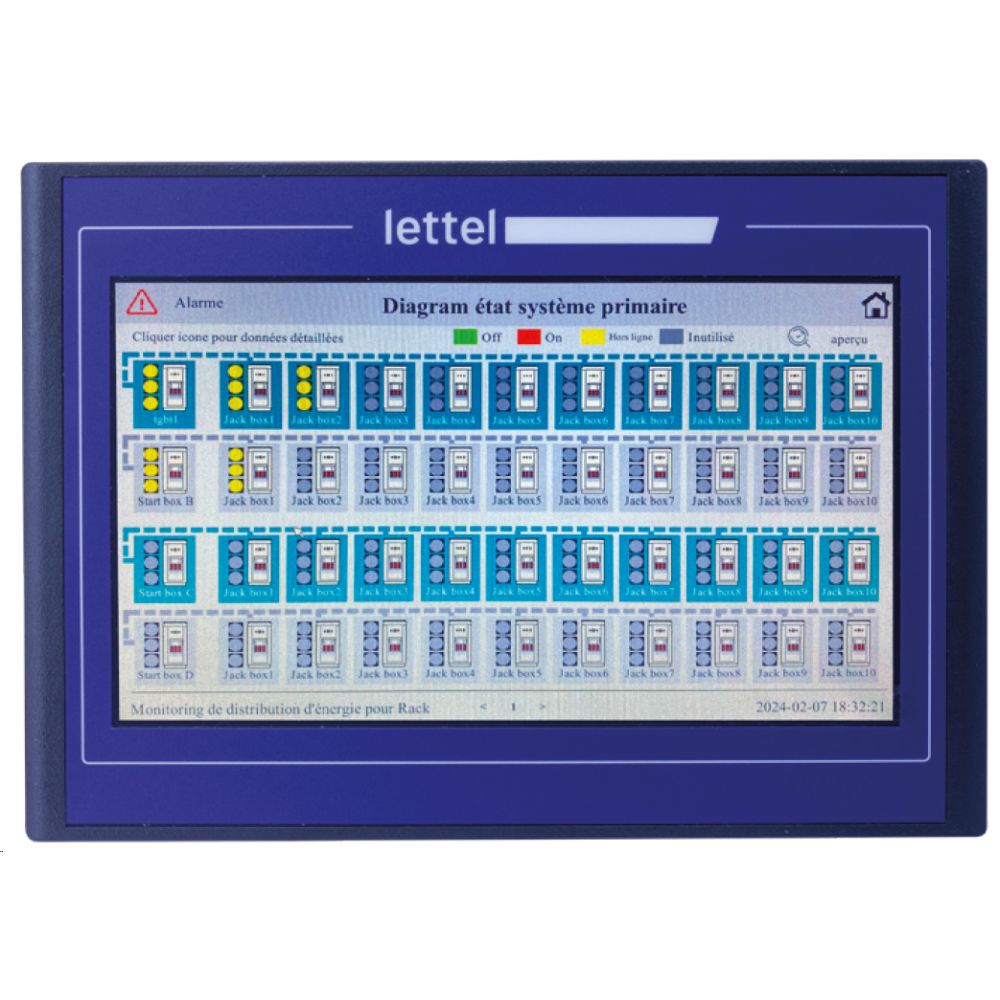

MSC-DE-4
Écran tactile 10 pouces pour piloter jusqu’à 40 circuits triphasés
MSC-N1
Compteur électrique tri et tétra pour TC Enerclip – Modbus/sortie relais

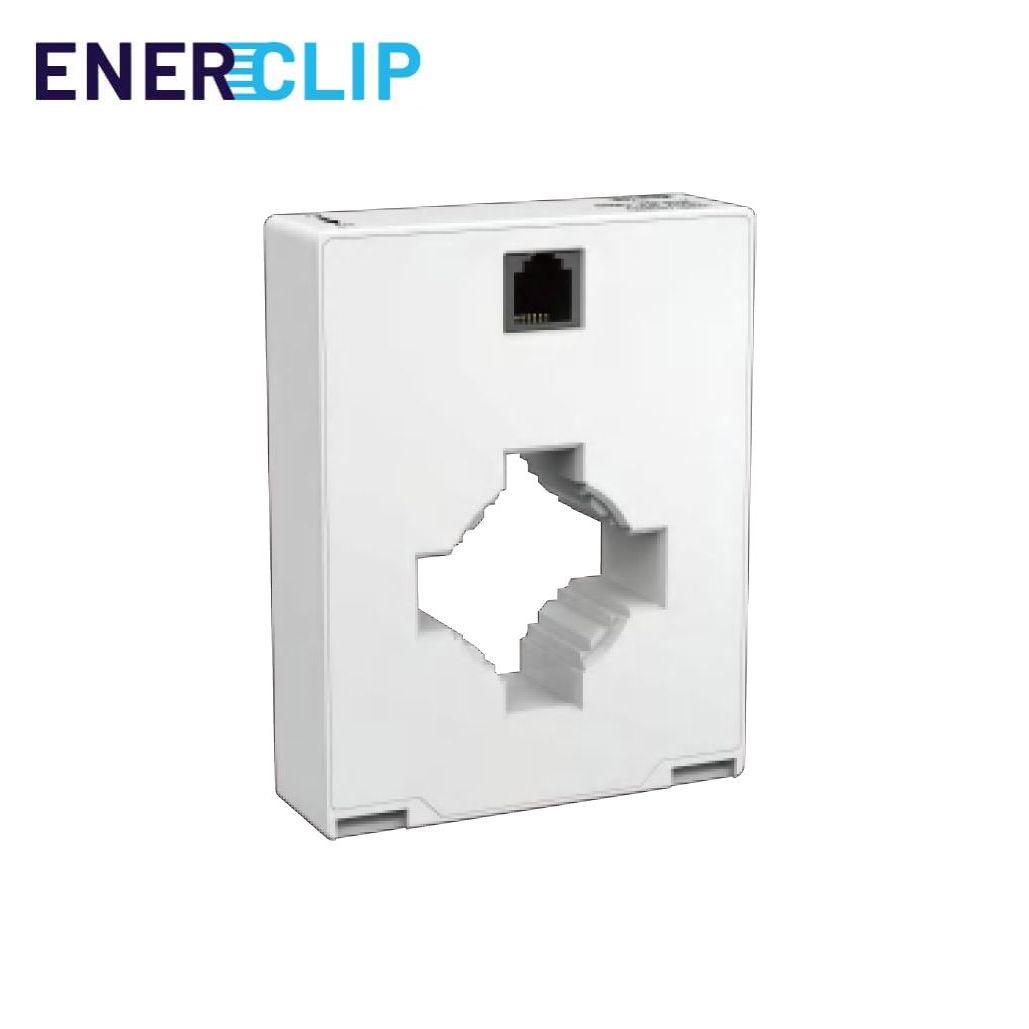

MSC-TCF
TC fermés Enerclip – 5 modèles jusqu’à 600A

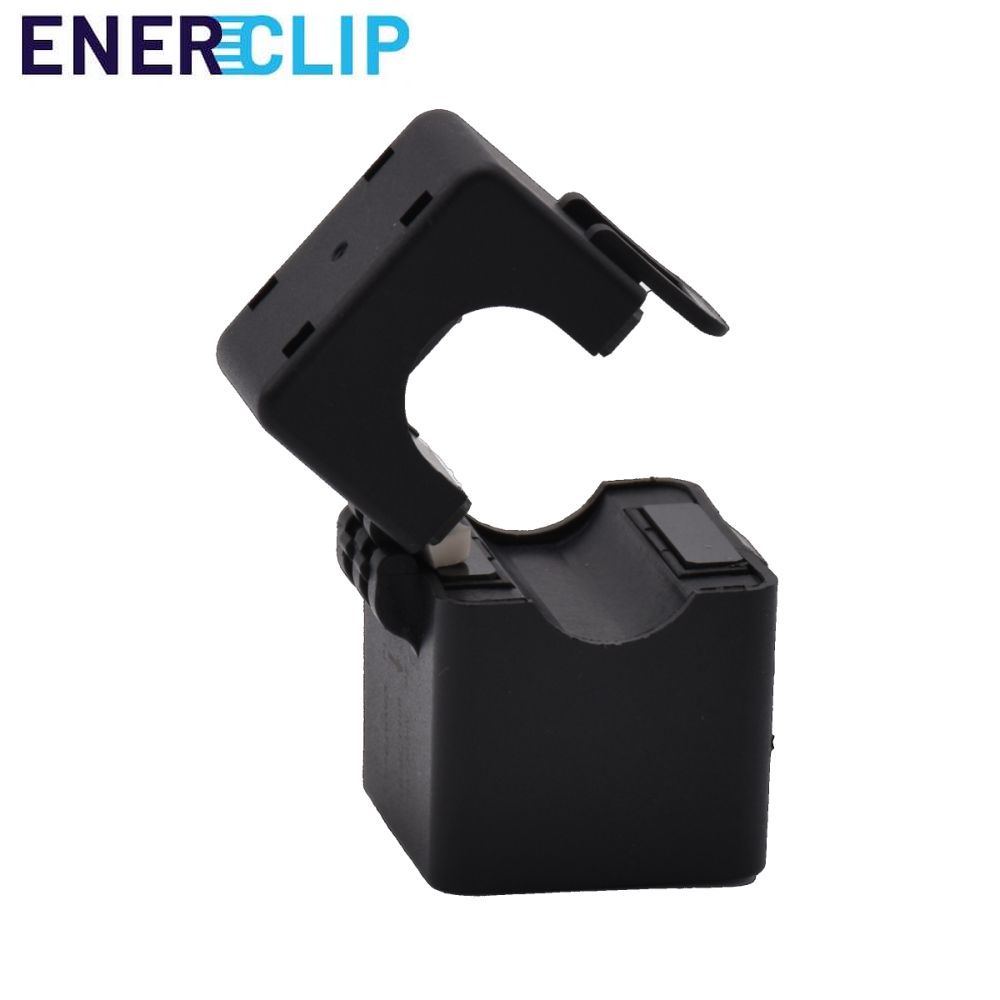

MSC-TCO
TC ouvrants Enerclip – 5 modèles de 5 à 600A
MSC-TCOF
TC fermé 36A Ø9,5 – Boîtier miniature Ø21
MSC-TCR
TC Rogowski Enerclip – 5 modèles jusqu’à 6000A
MSC-TCO-TRI
Connecteur 3 en 1 pour relier 3 TC ouvrants au module de mesure Enerclip
MSC-TCR-TRI
Connecteur 3 en 1 pour relier 3 TC Rogowski au module de mesure Enerclip
MSC-1RJ
Cordon RJ12 pour liaison des modules Enerclip

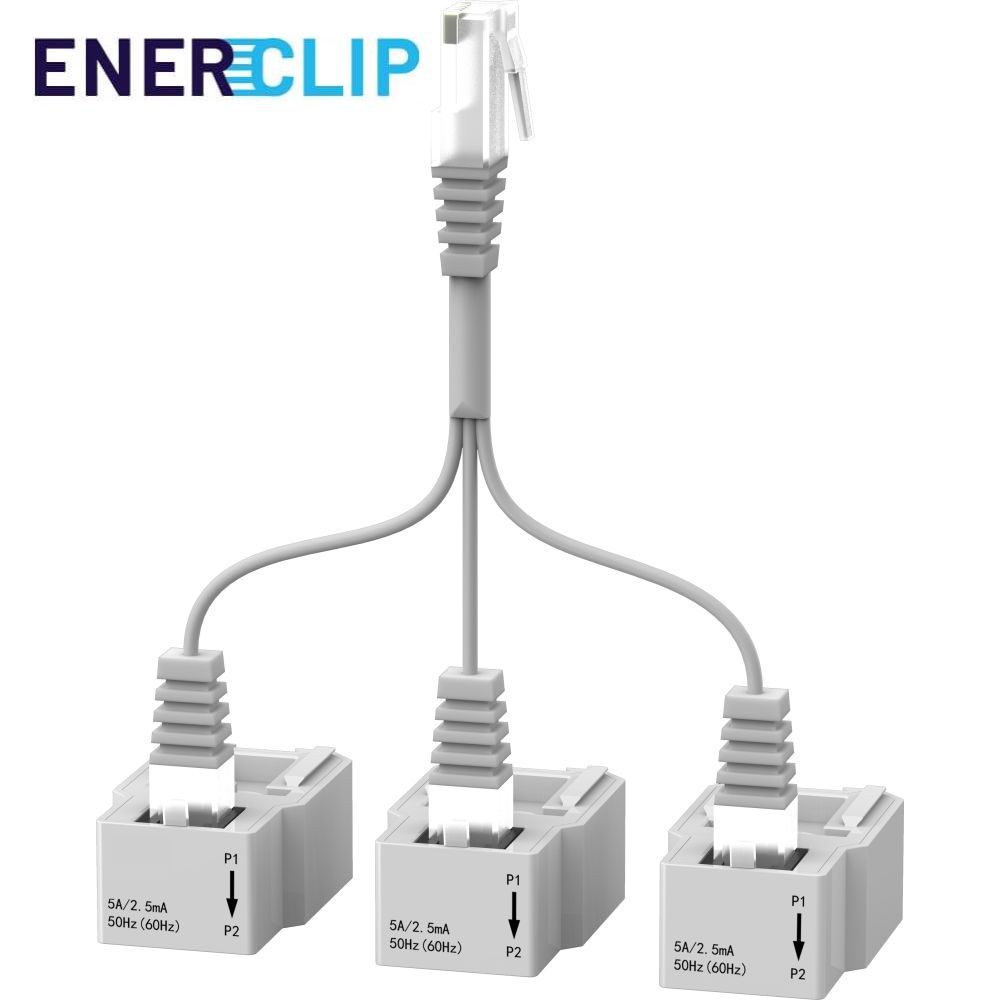

MSC-3RJ
Cordon triplette RJ12 pour TC fermés Enerclip
MTCR-S3
Support de fixation sur câble d’une boucle Rogowski
MTCR-SV
Support de fixation sur barre d’une boucle Rogowski
MTCR-CU
Cordon de prise de tension avec ou sans fusible 500mA
Enerclip : la solution de mesure multi-départs pour la conformité réglementaire et la performance énergétique
Face aux obligations imposées par les décrets Tertiaire et BACS, les gestionnaires de bâtiments et les installateurs électriciens doivent multiplier les points de mesure dans les tableaux électriques existants, souvent sans possibilité de modifier profondément les installations en place. La solution Enerclip a été développée précisément pour répondre à cette contrainte, en offrant une intégration rapide, non intrusive et hautement modulaire.
Basée sur des transformateurs de courant à connexion RJ12 — disponibles en version fermée, ouvrant ou Rogowski pour des plages de 5 A à 6 000 A — la solution Enerclip élimine le câblage traditionnel entre TC et centrale de mesure, réduisant significativement le temps de mise en œuvre et les risques d’erreur. Les modules de mesure se raccordent en chaîne et communiquent via Modbus RTU ou TCP/IP, pour une intégration directe dans les systèmes de GTB, GTC ou supervision énergétique.
Au-delà de la mesure des grandeurs électriques, chaque module dispose de sorties relais programmables permettant le pilotage et le délestage de circuits. La prise en compte des mesures de température complète le dispositif pour un suivi précis du rendement énergétique global du bâtiment ou de l’infrastructure.
La gamme couvre l’ensemble des besoins : des modules de mesure monophasés et triphasés, des centrales multi-circuits jusqu’à 40 départs triphasés, des afficheurs encastrables et écrans tactiles pour la consultation locale, ainsi que tous les accessoires de raccordement nécessaires à un déploiement complet et pérenne.
Nous répondons à vos questions
La solution de mesure électrique Enerclip permet de mesurer de nombreux circuits électriques et de centraliser les données sur un unique afficheur ou logiciel.
Enerclip offre de nombreux avantages, tant au niveau de l’étendue des données mesurées, des fonctionnalités et de la simplicité d’intégration :
- Suivi des consommation et données qualimétriques pour une analyse complète du réseau.
- Sorties relais et entrées digitales pour piloter les installations.
- Centrales de mesure triphasées de largeur 1 module, avec raccordement des TC par cordon RJ12.
Les modules de mesure MSC-M4 peuvent être associés à des modules additionnels qui intègrent 4 prises de température et des sorties relais.
En associant les mesures électriques aux températures, Enerclip permet le suivi du rendement énergétique d’un bâtiment.
Les relais programmables sont utilisés pour le déclenchement d’alarmes ou pour automatiser les circuits de chauffage ou de refroidissement.
La centralisation des données sur un unique afficheur ou une GTB / GTC permet d’interfacer les données simplement.
La simplicité de déploiement est un des principaux avantages de la solution de mesure électrique multi-départs Enerclip, tant au niveau de l’installation, du raccordement que de la mise en service :
- Installation : modules de mesure de largeur 1 module et afficheur encastrable dans une découpe ronde.
- Raccordement : liaison par cordons RJ12 entre les transformateurs de courant et les modules de mesure.
- Mise en service : réseautage automatique des modules de mesure, programmation depuis le logiciel ou l’afficheur. Enerclip permet un gain de temps et un confort d’installation incomparable !
Chaque module de mesure intègre 3 entrées TC par conrdon RJ12, la prise de tension par bornes à vis, et 2 ports de communication RS485 Modbus RTU dont les paramètres sont modifiables.
Ainsi chaque centrale de mesure Enerclip est indépendante et intégrable facilement à tout système de supervision centralisé type GTB ou GTC.
Chaque module de mesure MSC-N et les modules additionnels MSC-ME sont équipés de sorties relais et entrées digitales.
Les sorties relais sont pilotables à distance ou programmables sur atteinte de seuil de tension, courant, puissance, … permettant le pilotage automatique de circuits.
Les entrées digitales permettent de remontées des informations d’état de circuits annexes.
Ils permettent par exemple de remonter les impulsions émises par un compteur d’eau, de détecter une ouverture de porte, …
