Blocs de jonction

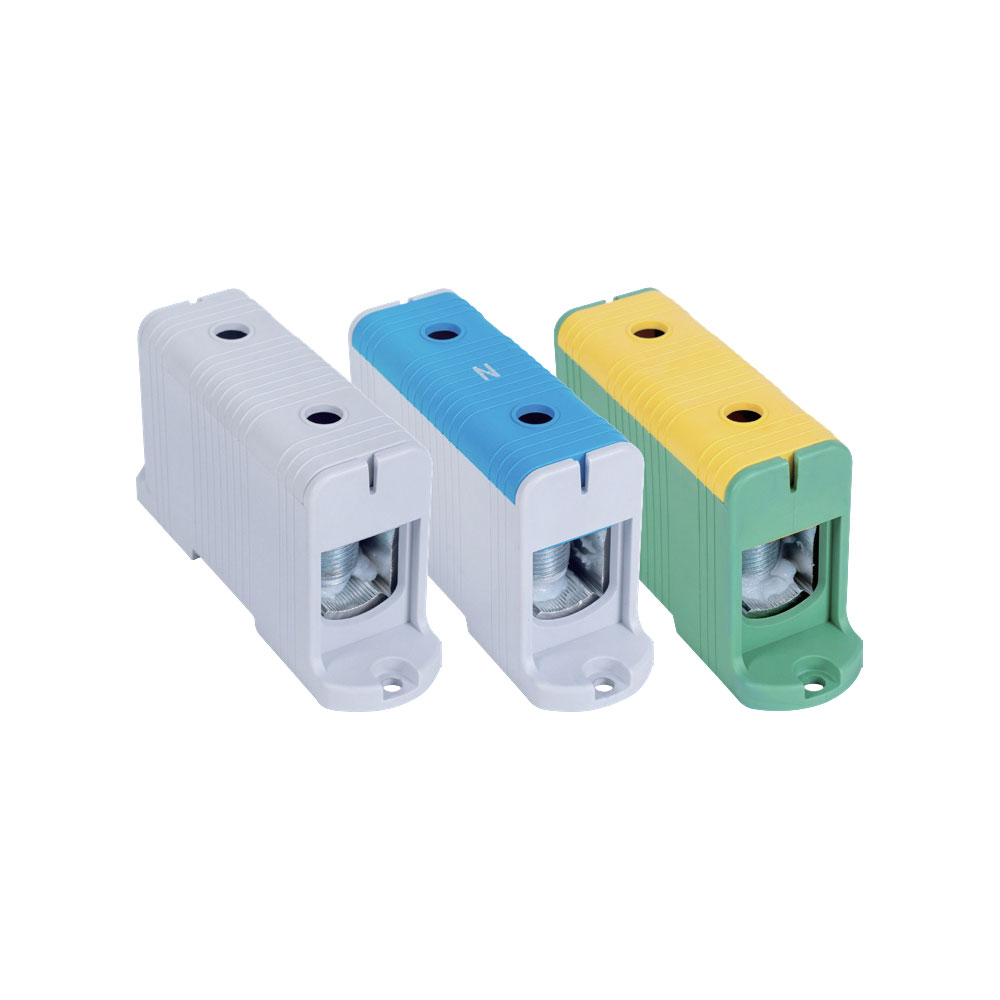

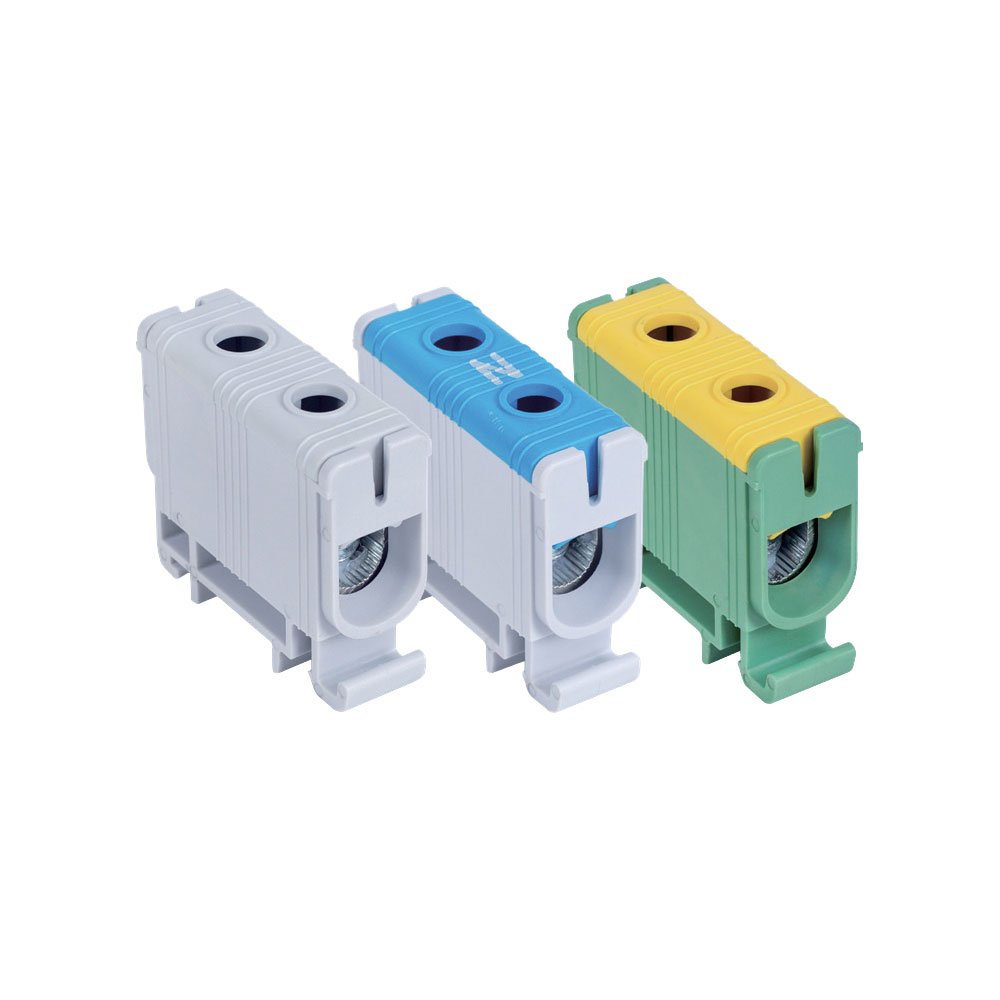

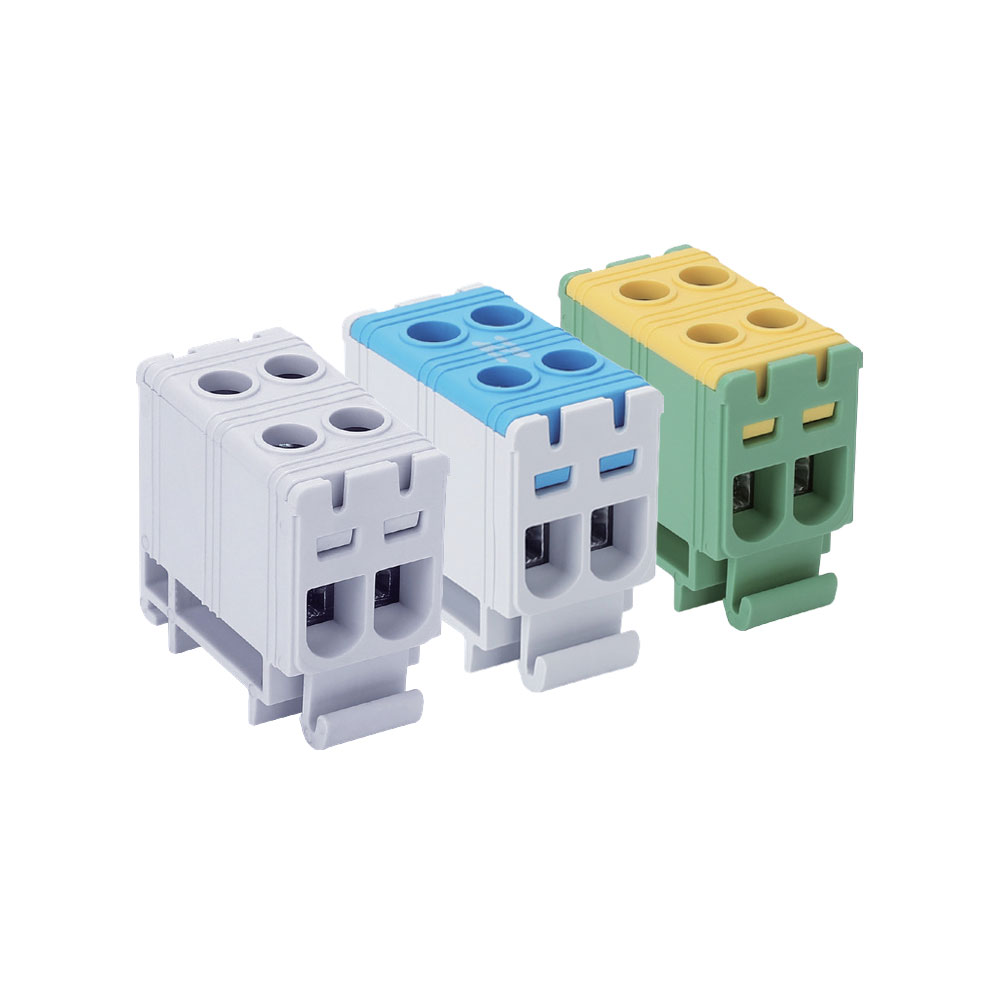

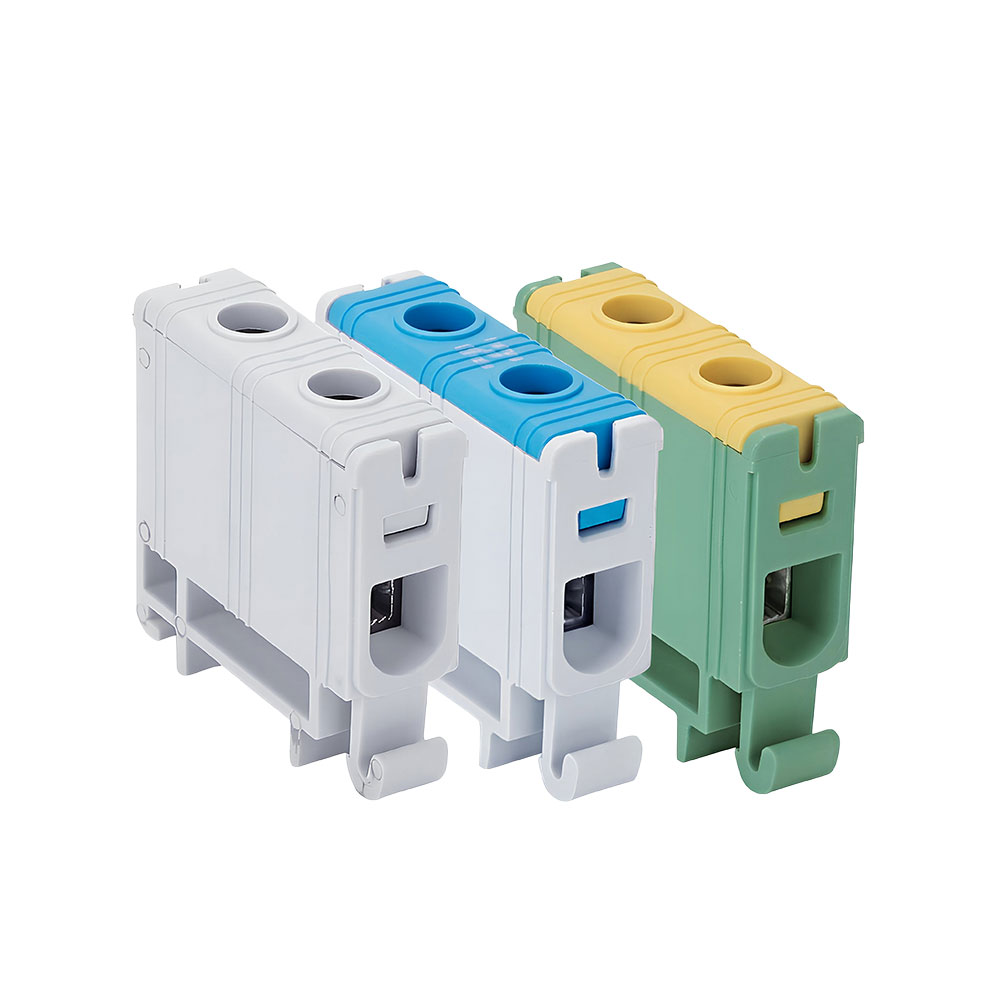

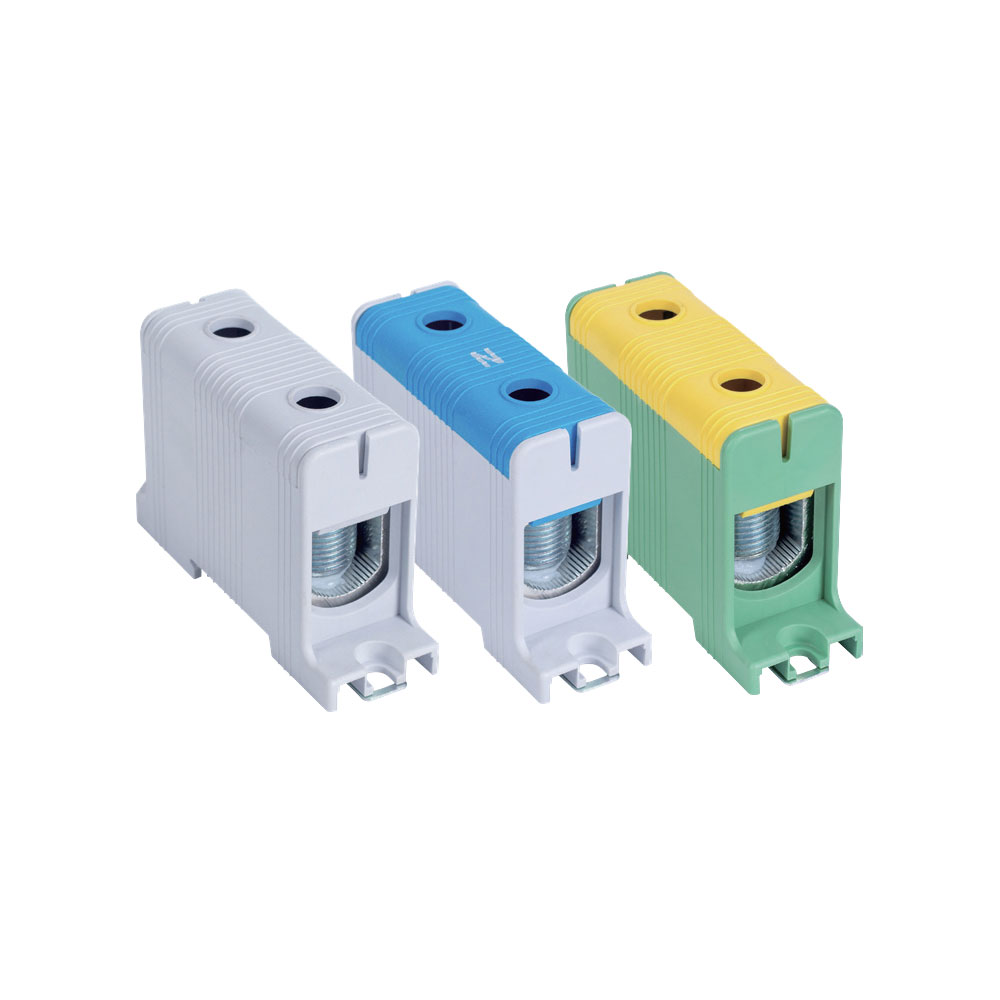

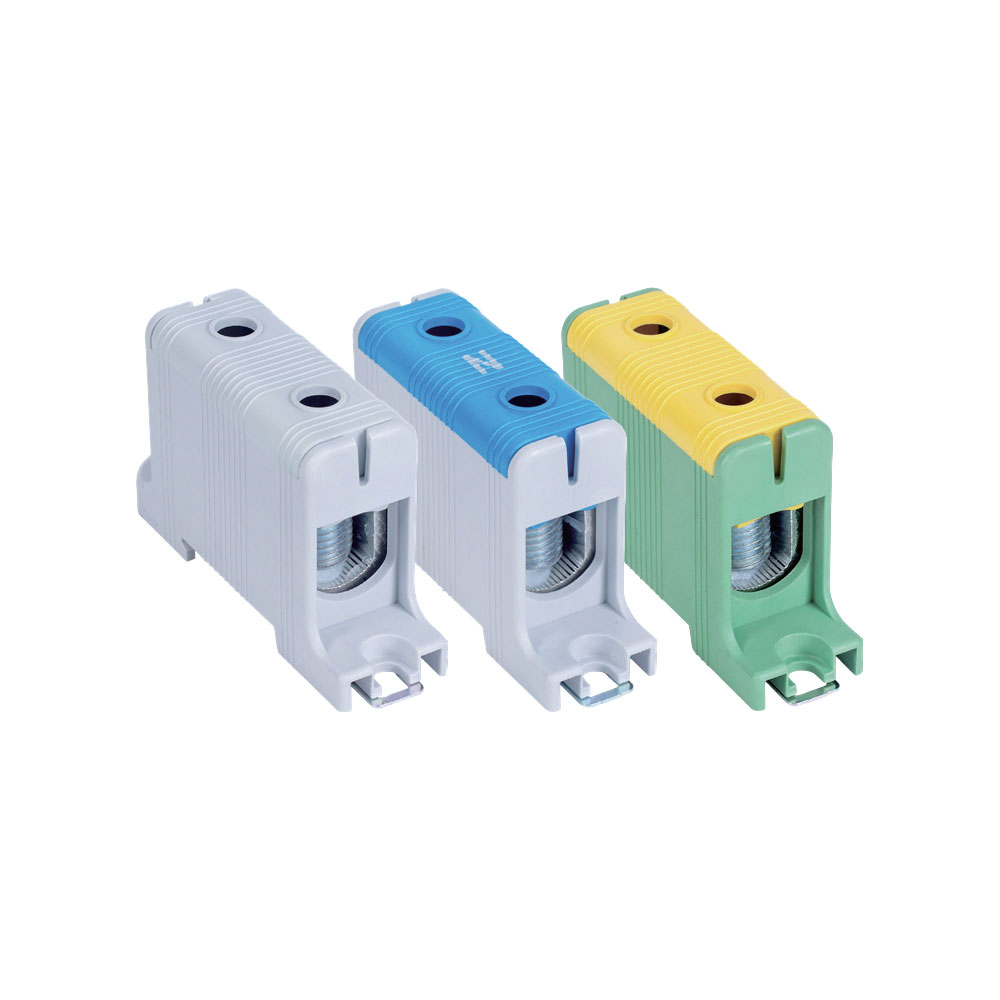

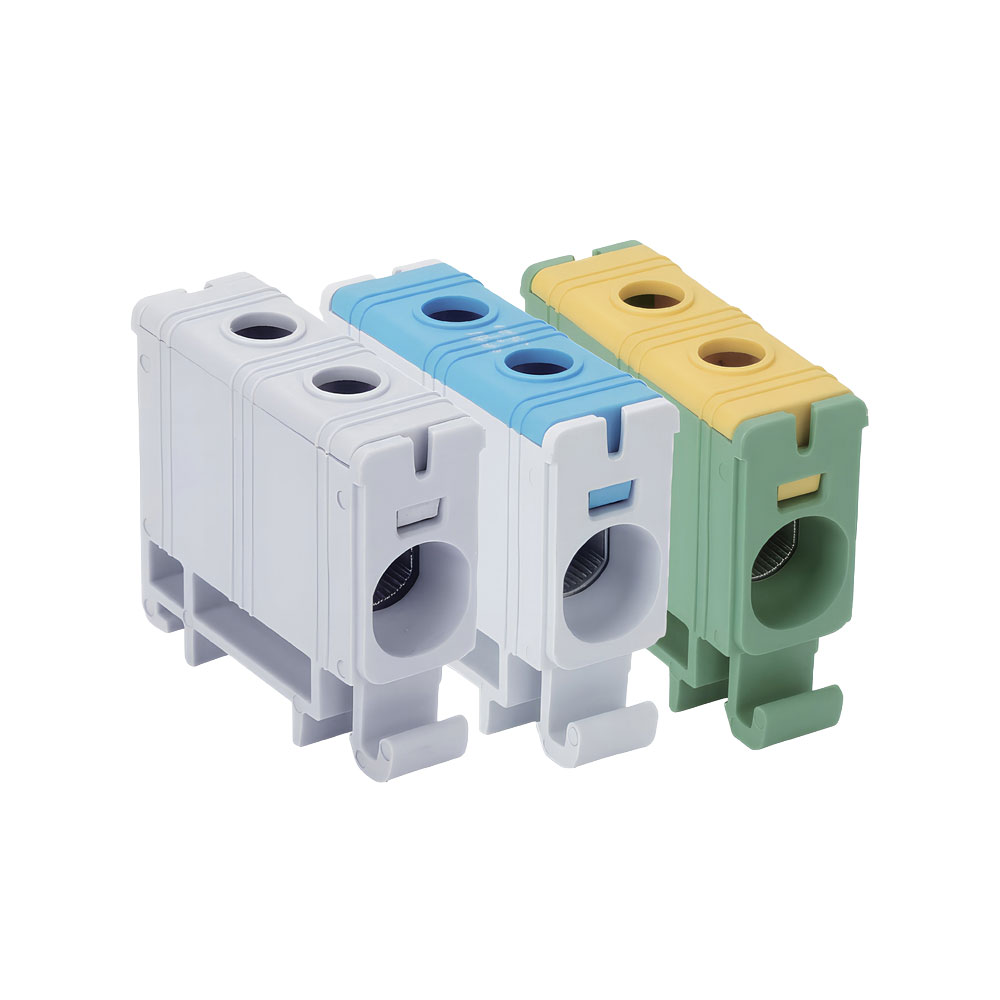

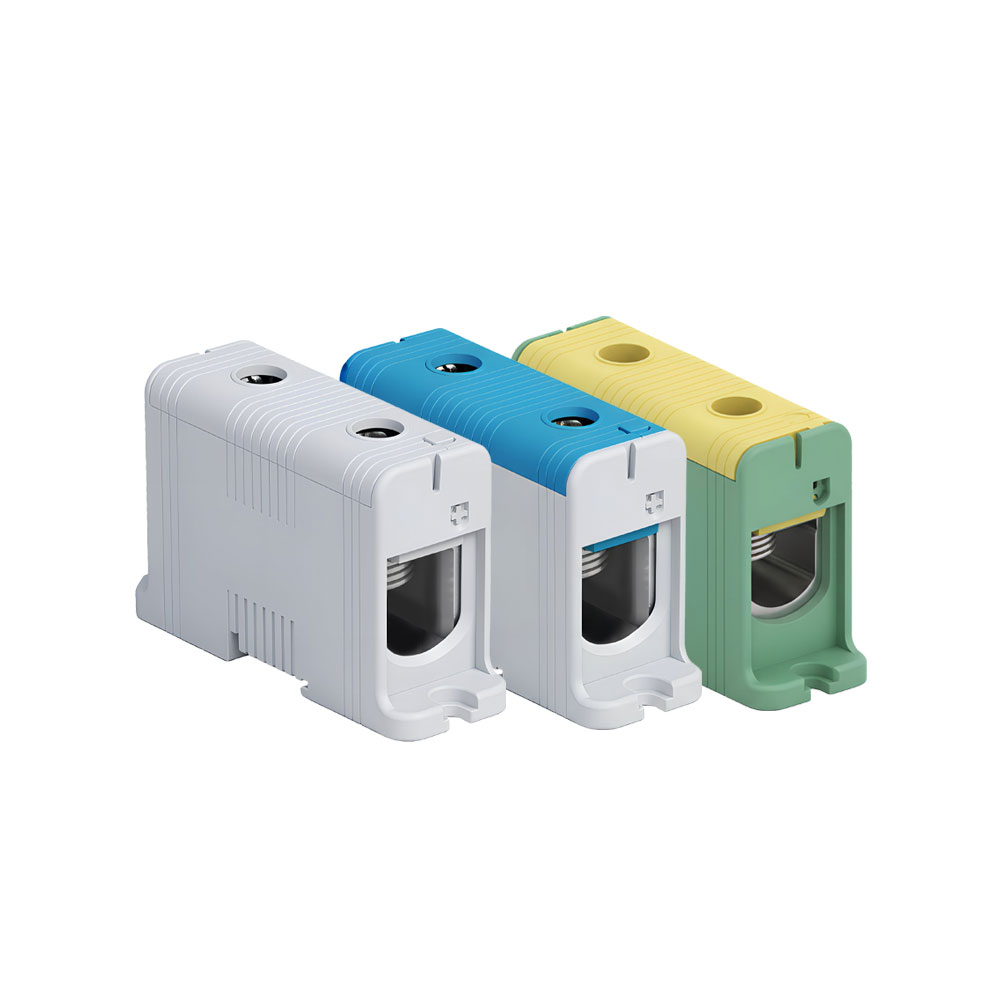

Le bloc de jonction unipolaire permet de relier et de distribuer un conducteur unique (phase, neutre ou terre) vers plusieurs départs au sein d’un tableau électrique. Chaque pôle est isolé pour garantir la sécurité des raccordements et prévenir les risques de court-circuit entre conducteurs adjacents. Il assure une connexion fiable et démontable entre les fils. Cela facilite le câblage (aucune soudure n’est nécessaire) et les interventions de maintenance sans avoir à interrompre l’ensemble de l’installation.

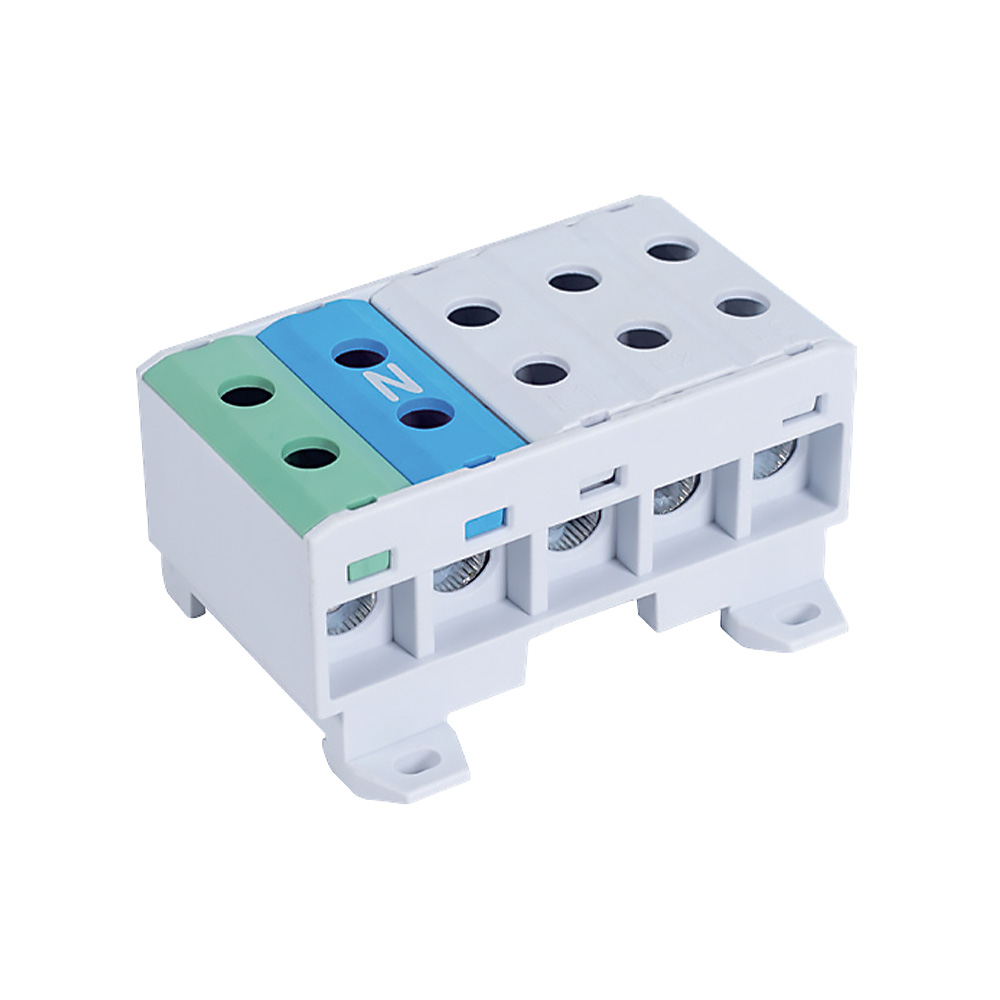

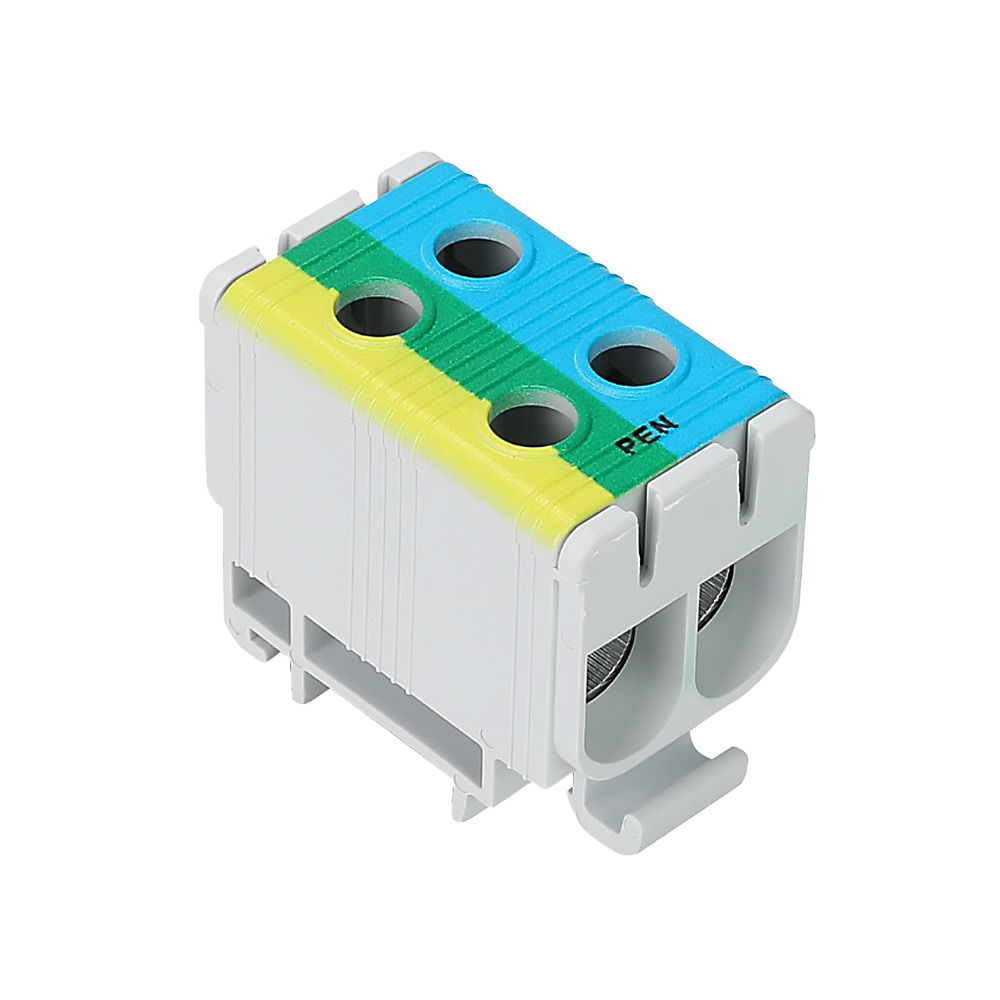

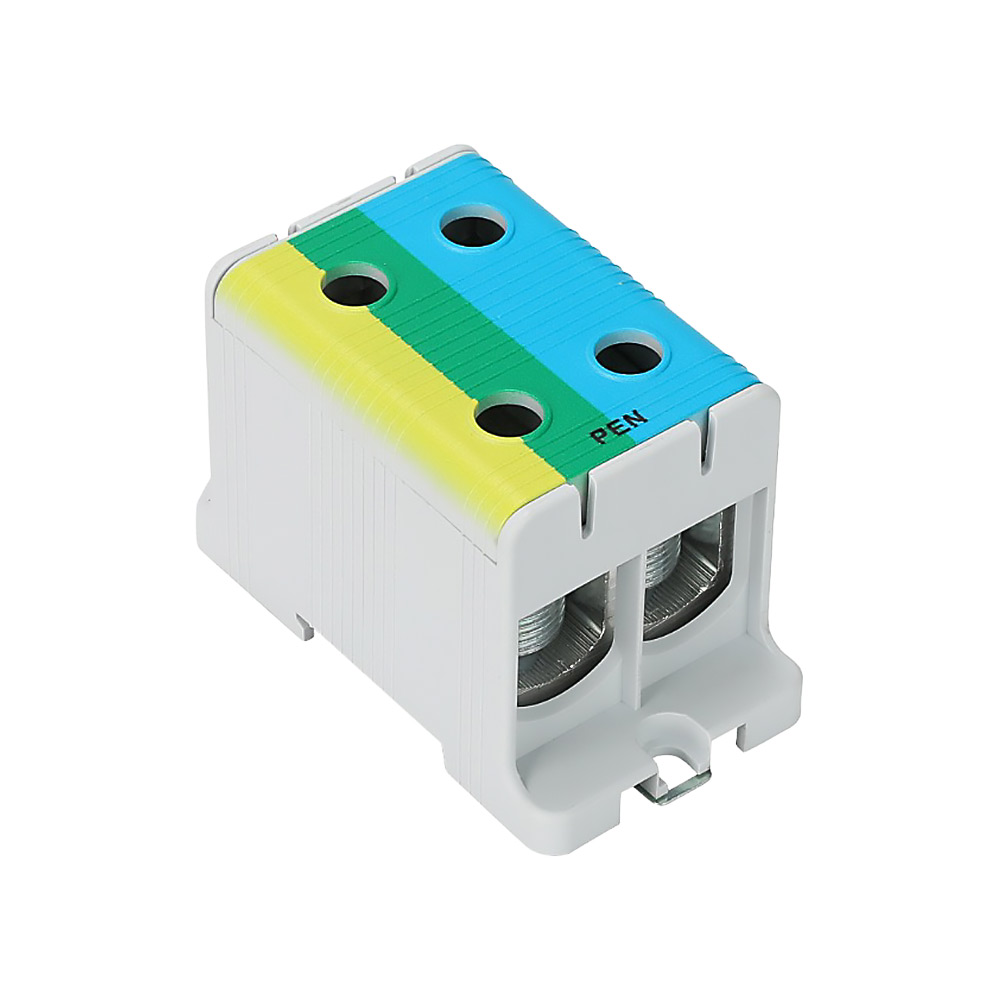

Le bloc de jonction PEN est conçu pour les réseaux TN-C, sur lesquels le conducteur de protection (PE) et le conducteur neutre (N) sont confondus en un seul conducteur appelé PEN. Ce bloc de jonction spécifique permet de séparer ce conducteur PEN en deux conducteurs distincts : le neutre d’une part et le conducteur de protection d’autre part. Il est souvent utilisé dans les installations industrielles et tertiaires qui suivent un schéma TN-C et qui nécessitent une transition vers un schéma TN-S pour des raisons de conformité ou de sécurité.

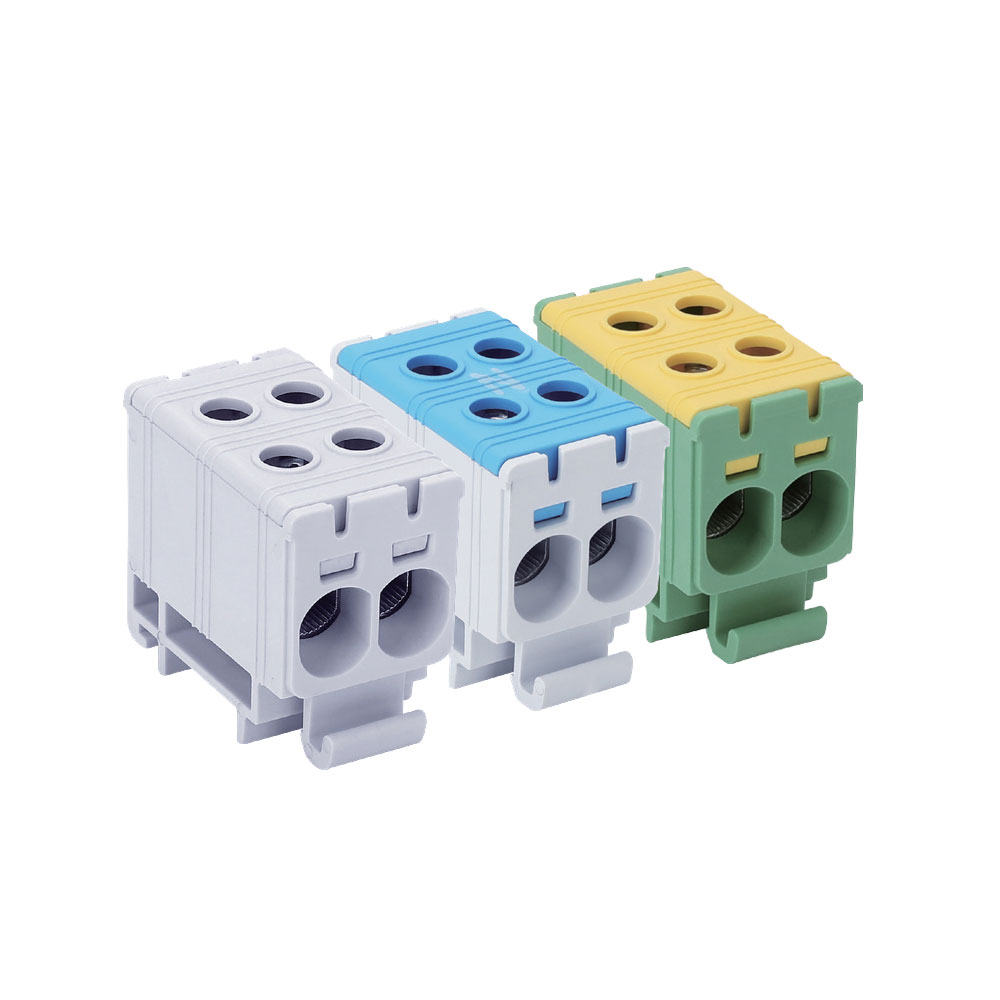

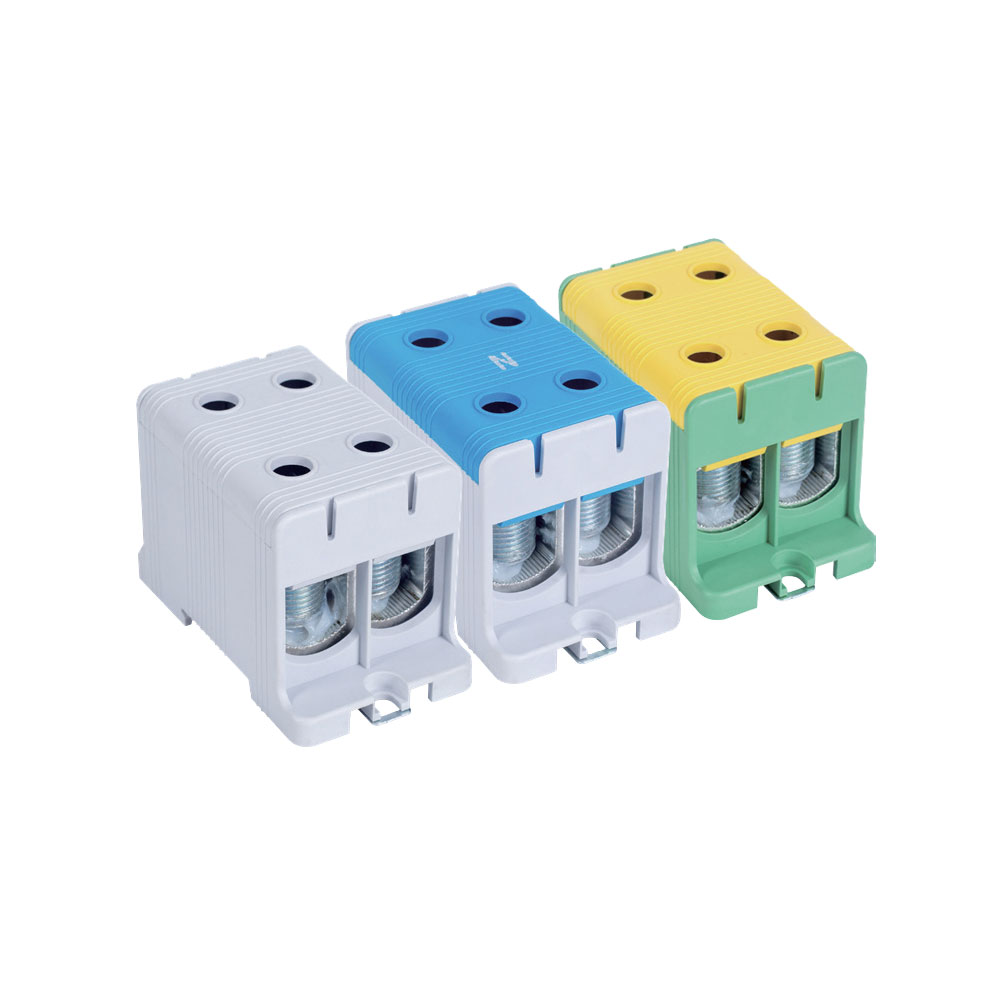

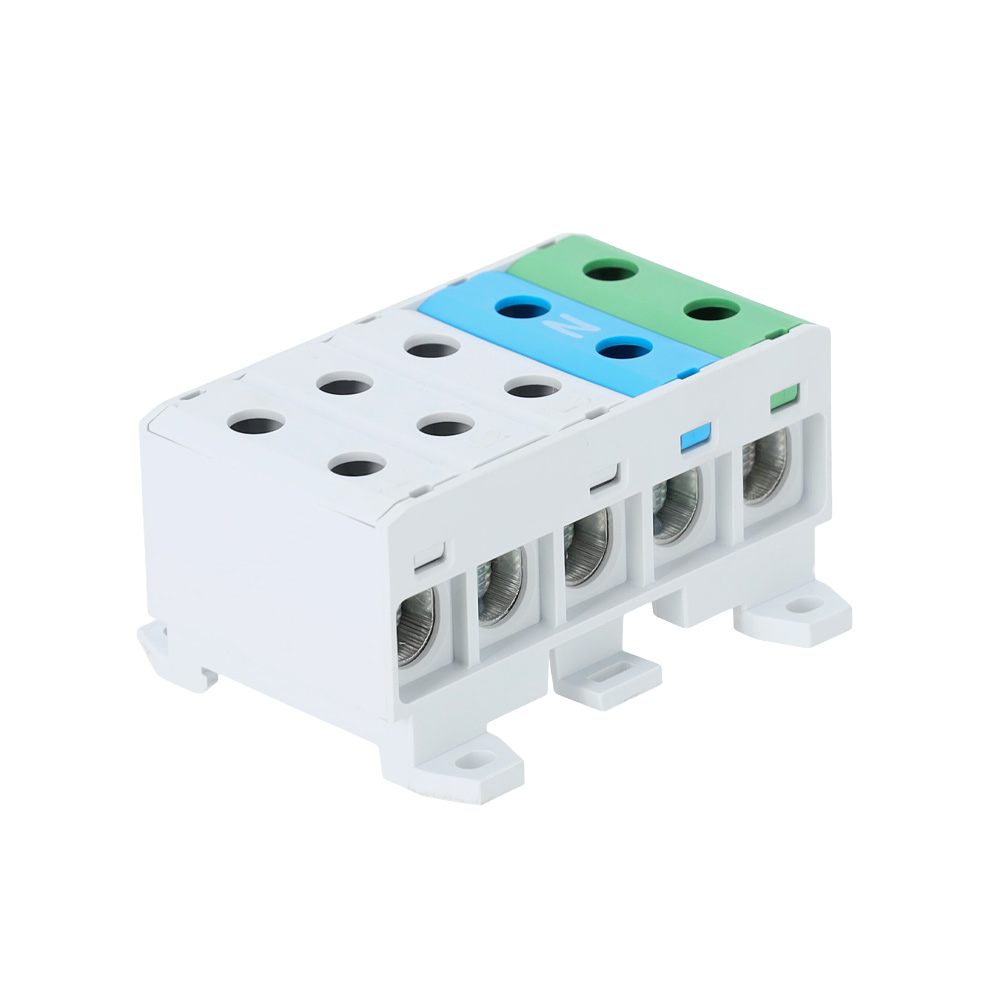

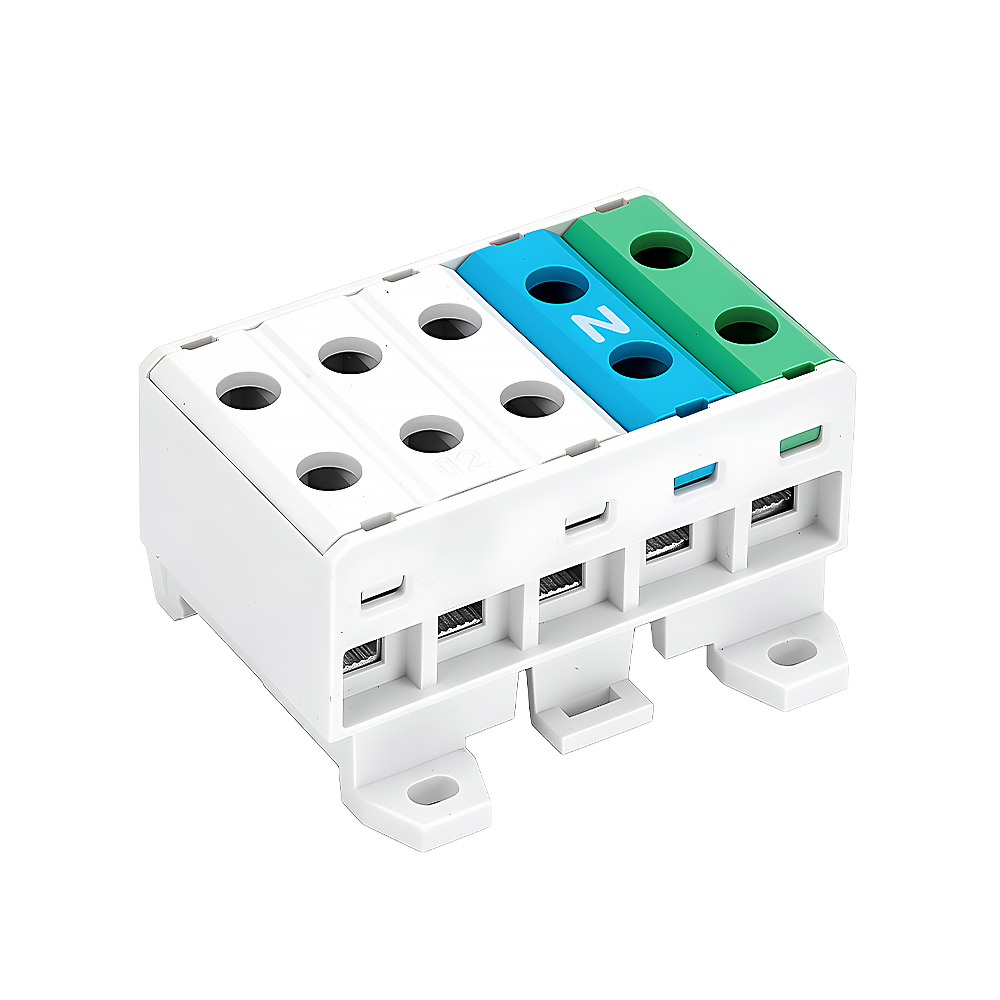

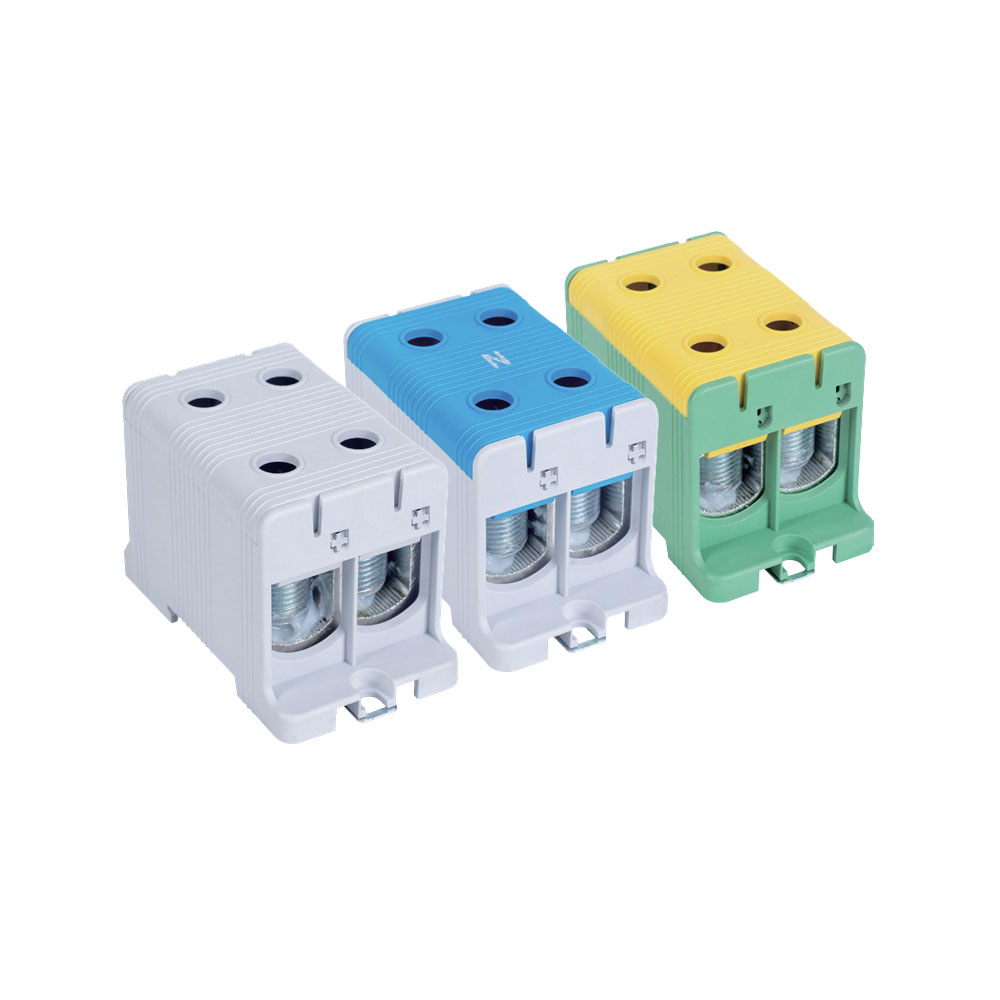

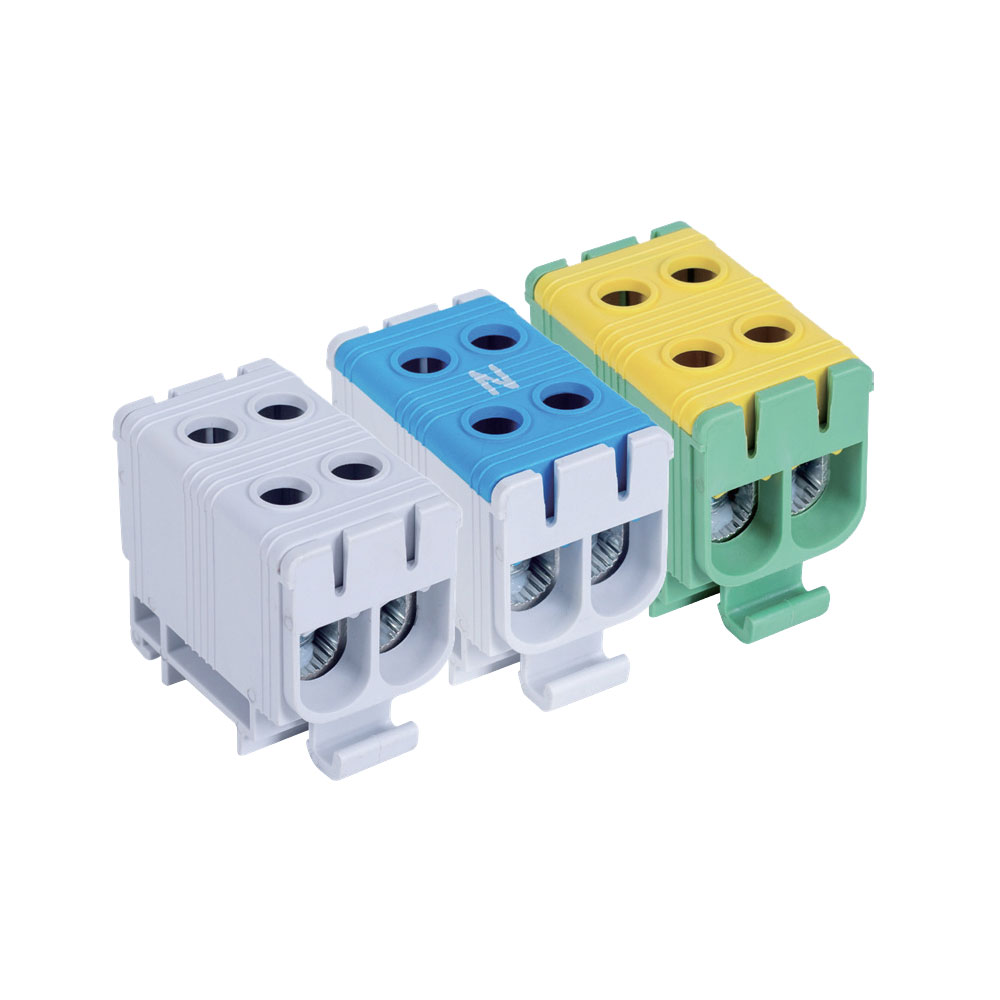

Les blocs de jonction multipolaires, c’est-à-dire dotés de plus d’un pôle, regroupent plusieurs connexions en un seul composant. Cela permet de gagner de la place dans le tableau électrique et de simplifier le câblage. Ces modèles ont aussi pour avantage de garantir le bon alignement des conducteurs, de limiter les erreurs de raccordement et de faciliter les interventions de maintenance.

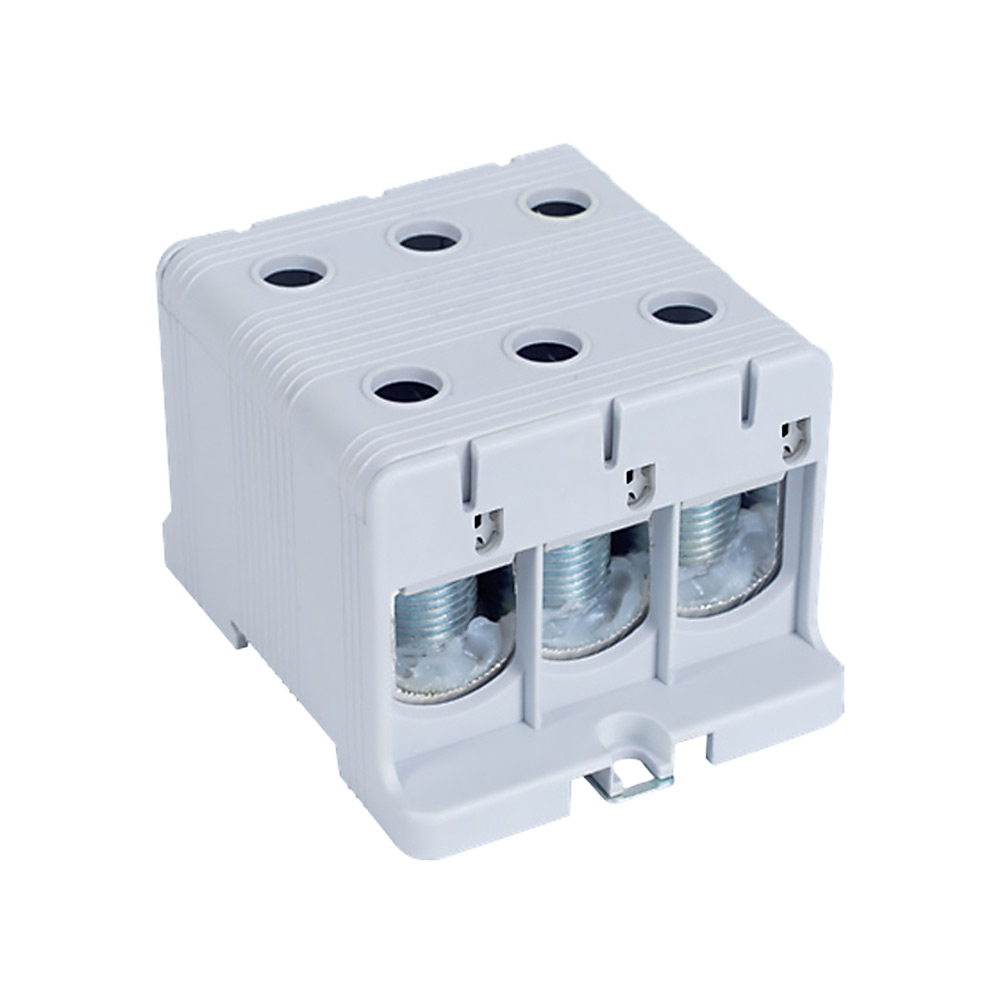

Nous proposons différents modèles de blocs de jonction, compatibles avec des sections de câble en cuivre ou en aluminium allant de 1,5 mm² à 300 mm². Le choix de la section dépend avant tout du courant nominal à transiter et du type de conducteur utilisé. Avant toute sélection, veillez à vérifier les spécifications techniques du bloc pour garantir sa bonne compatibilité avec les câbles de l’installation.

Pour installer un bloc de jonction sur rail DIN, commencez par mettre l’électricité hors tension. Il vous suffit ensuite de clipser le bloc sur le rail dans le bon sens, en exerçant une légère pression jusqu’au déclic. Dénudez ensuite les fils sur la longueur recommandée, puis insérez-les dans les bornes appropriées et serrez selon le couple indiqué. Vérifiez que chaque fil est bien fixé en tirant légèrement dessus.

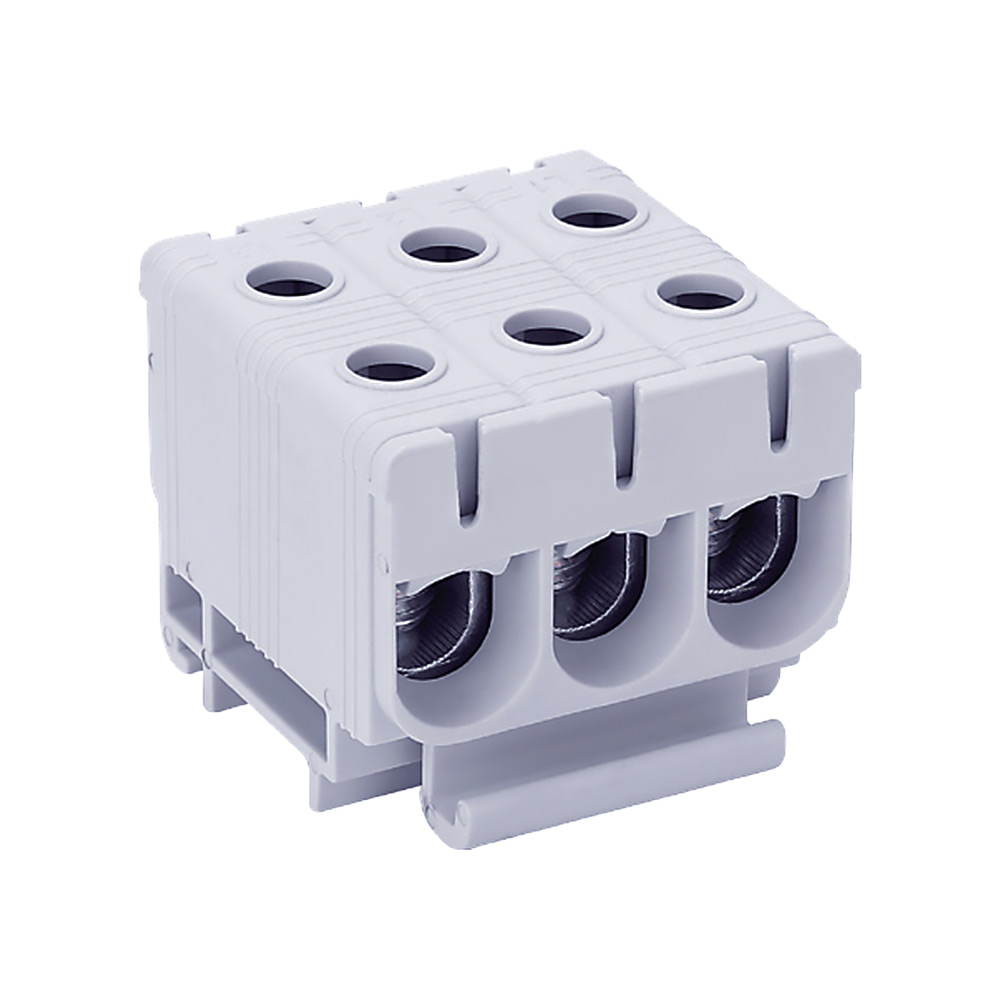

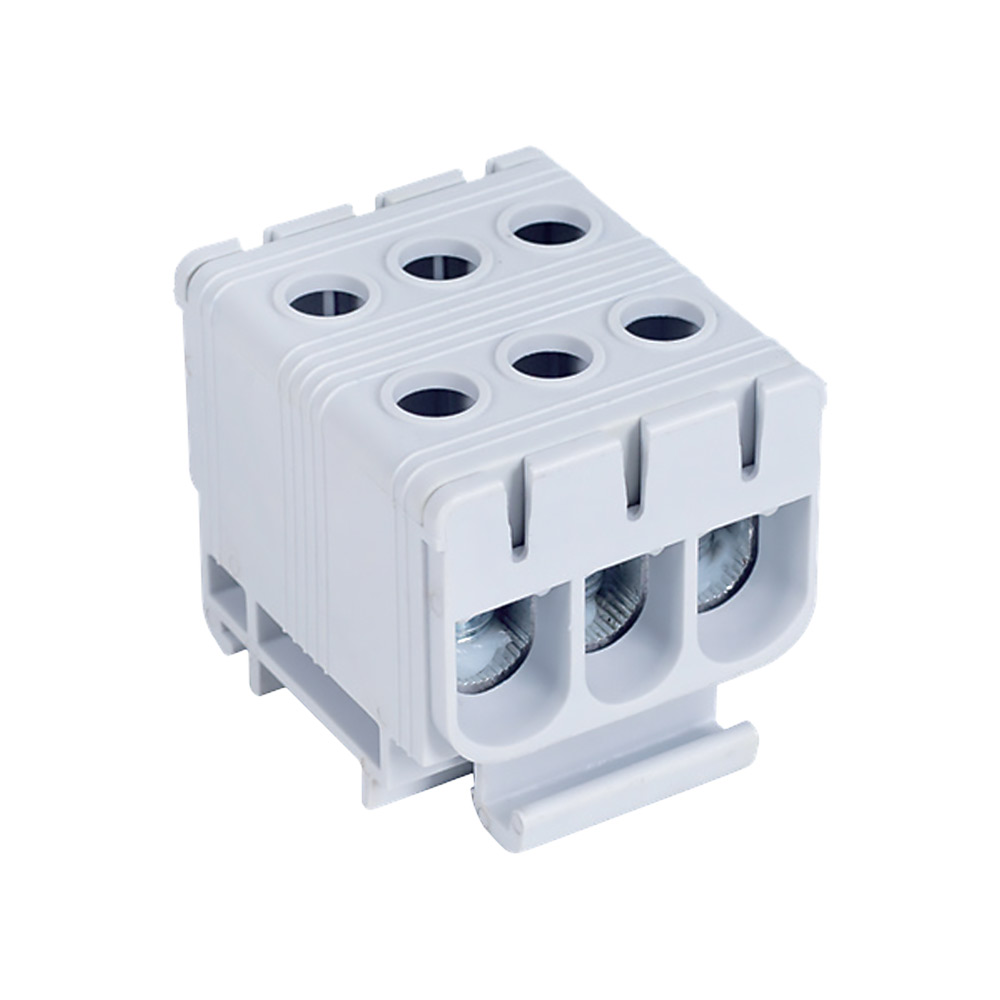

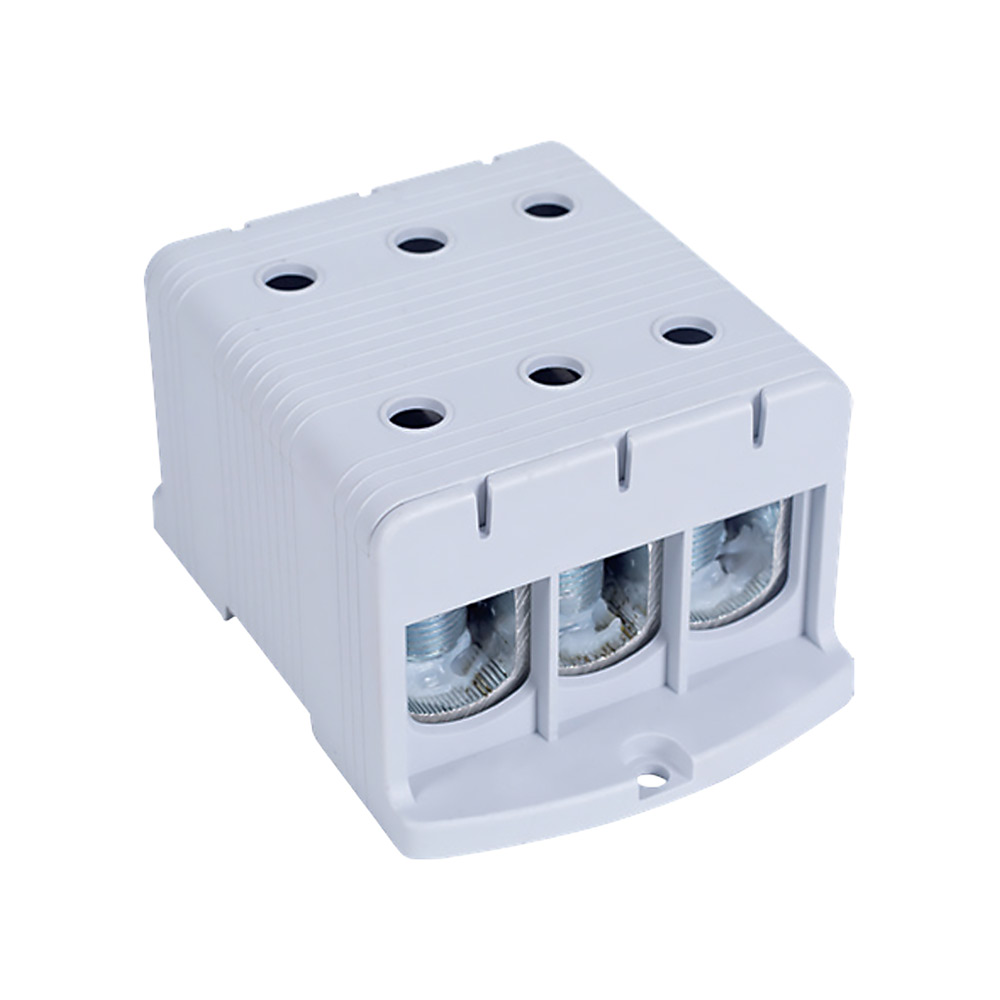

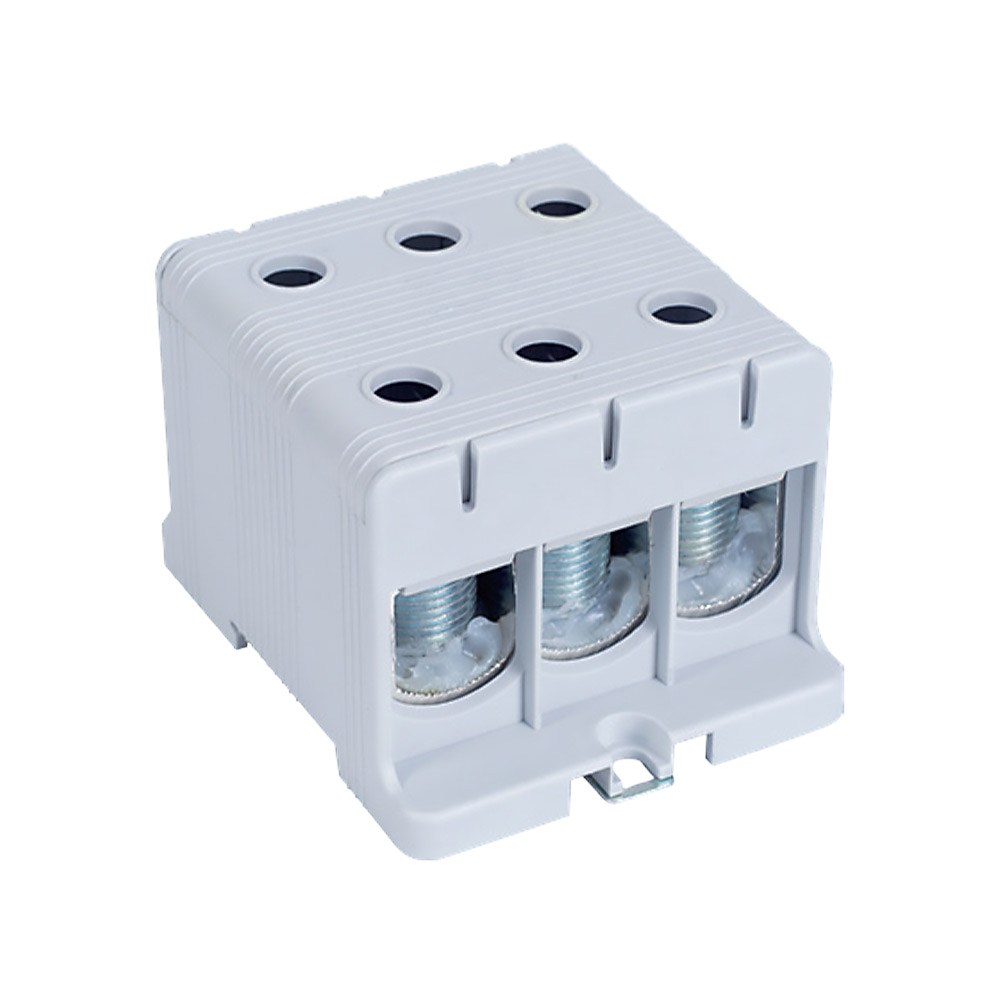

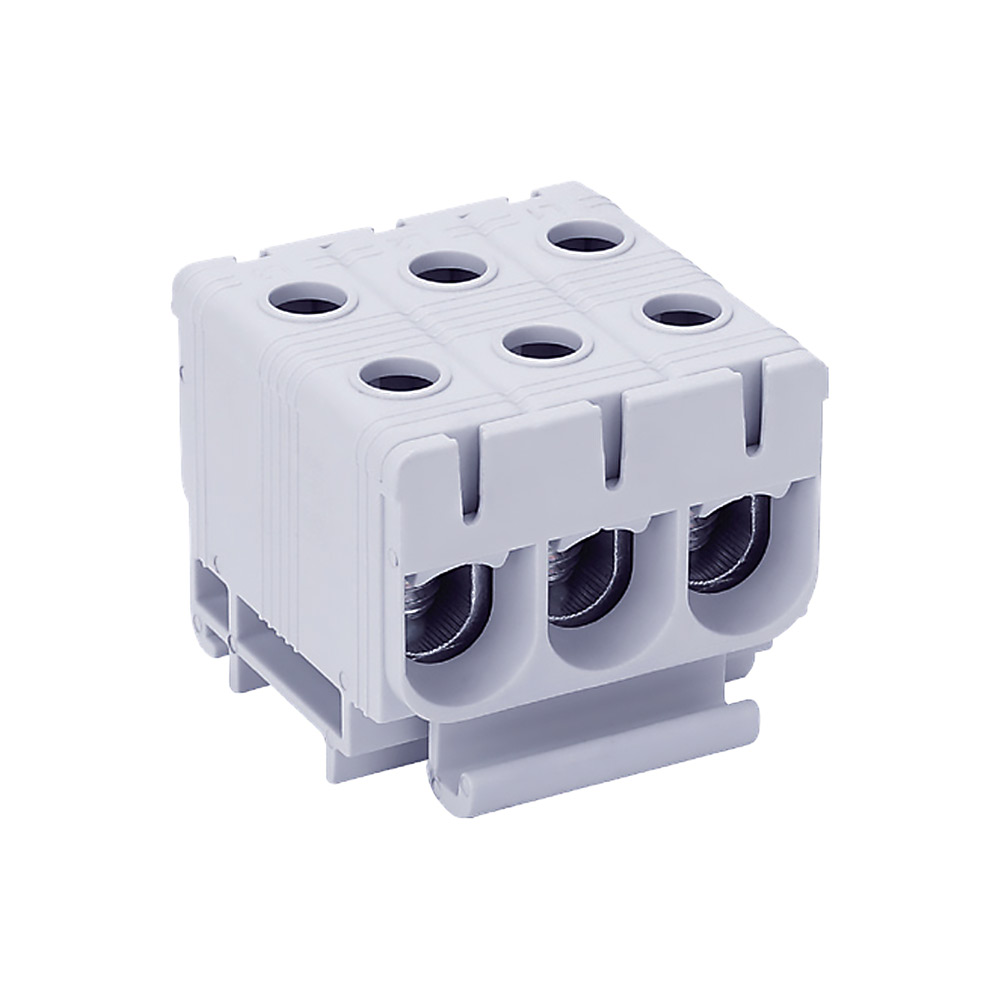

Les blocs de jonction triphasés s’utilisent principalement dans les installations industrielles, tertiaires et dans les tableaux de distribution qui alimentent des équipements triphasés, c’est-à-dire alimentés par trois conducteurs. C’est notamment le cas des machines-outils, des compresseurs, des moteurs et de certaines installations CVC (chauffage, ventilation, climatisation). Le bloc de jonction triphasé permet de centraliser le raccordement des trois phases en un seul et même point, ce qui simplifie le câblage et garantit une répartition équilibrée de l’alimentation électrique.

Les blocs de jonction modulaires ont pour principal avantage de s’adapter à toutes les configurations électriques grâce à leur système d’assemblage par clippage. Ils permettent d’ajouter ou de retirer des éléments sans démonter l’ensemble du bornier et s’adaptent ainsi à l’évolution de l’installation. La connexion est rapide, sécurisée et ne nécessite pas d’outil spécifique. Peu compacts et peu encombrants, ils sont adaptés aux coffrets électriques et armoires de petite taille. Ils s’installent facilement sur rail DIN dans tout type de tableau électrique.
