Les voyants plastiques à encastrer Lettel offrent une large palette de solutions de signalisation lumineuse LED pour tableaux et armoires électriques, disponibles en mono, bi, tri ou quadri-LED, sur des découpes de Ø6 à Ø22 mm, pour une identification visuelle immédiate de l’état des circuits.

Filtrer et trier :

  • Catégories

  • Type de circuit

  • Type de module d'alimentation secourue

  • Gamme

  • Unité de seuil

  • Dimensions face avant

  • Type de TC

  • Performances

  • Tension primaire

  • Type de bloc de jonction

  • Section de câble

  • Courant primaire

  • Classe de précision

  • Nombre de LEDS

  • Découpe d'encastrement

  • Débit d'air sans/avec filtre

  • Fonction

  • Type de contact

  • Tension

  • Couleur de LED

  • Type de réseaux

  • Tension secondaire

  • Puissance

  • Types de modules

  • Période tarifaire

  • Montage

  • Courant Max

  • Communication

  • Agrément MID

  • Nombre de tarif

  • Nombre de pôle

Voyants plastiques à encastrer : la signalisation lumineuse pour tous types de tableaux électriques

La signalisation de l’état des circuits électriques par voyants lumineux est une exigence fonctionnelle incontournable dans la conception des tableaux et armoires de distribution. Lisibles instantanément par l’opérateur, les témoins LED permettent d’identifier en un coup d’œil la présence de tension, un état de fonctionnement ou l’occurrence d’un défaut, sans intervention sur l’installation. Les voyants plastiques Lettel proposent une gamme étendue pour répondre à toutes les configurations de tableaux, du format le plus compact au modèle multicolore haute densité d’information.

La gamme couvre des découpes de Ø6 à Ø22 mm et propose plusieurs architectures LED selon le niveau de signalisation requis : mono-LED pour une indication simple monochrome, bi-LED rouge/vert pour la signalisation marche/arrêt ou présence/défaut, tri-LED et quadri-LED multicolores pour une codification d’états multiples depuis un seul perçage. Les tensions d’alimentation s’étendent de 12 V à 400 V selon les modèles, assurant une compatibilité directe avec les niveaux de tension des circuits surveillés.

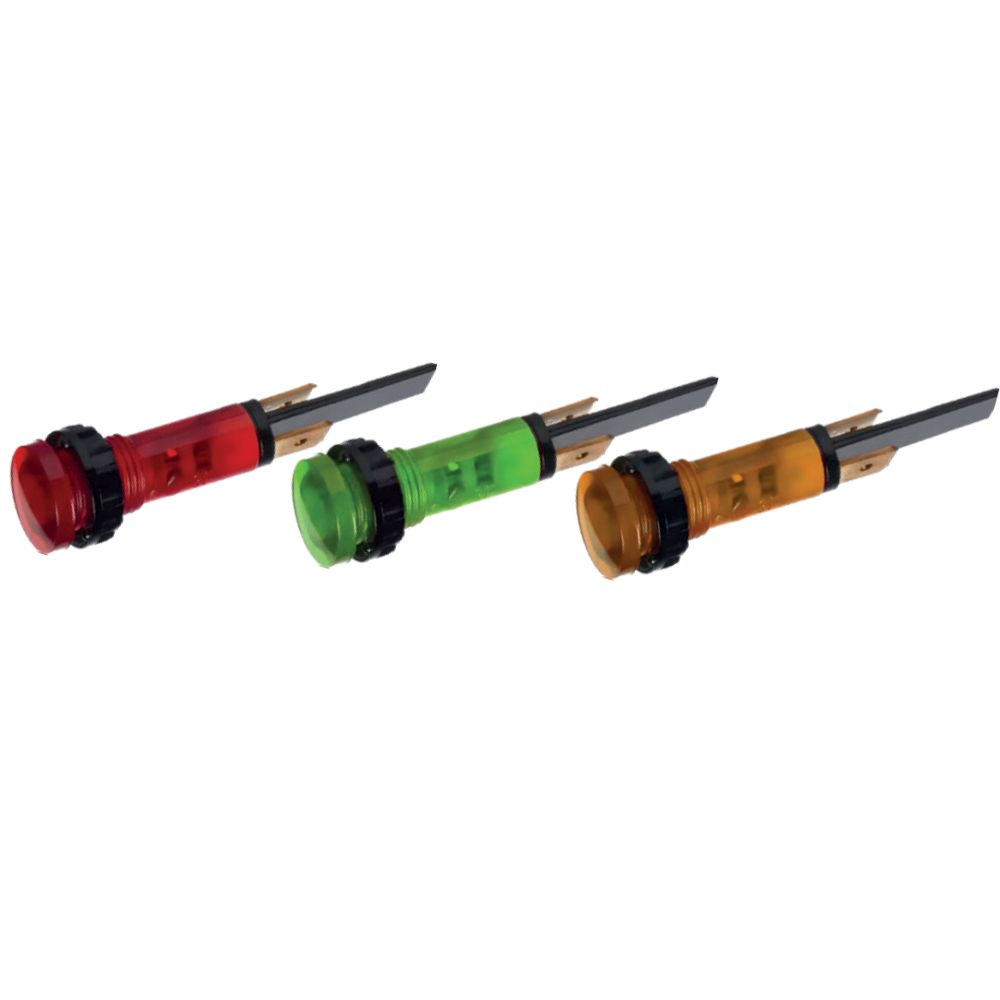

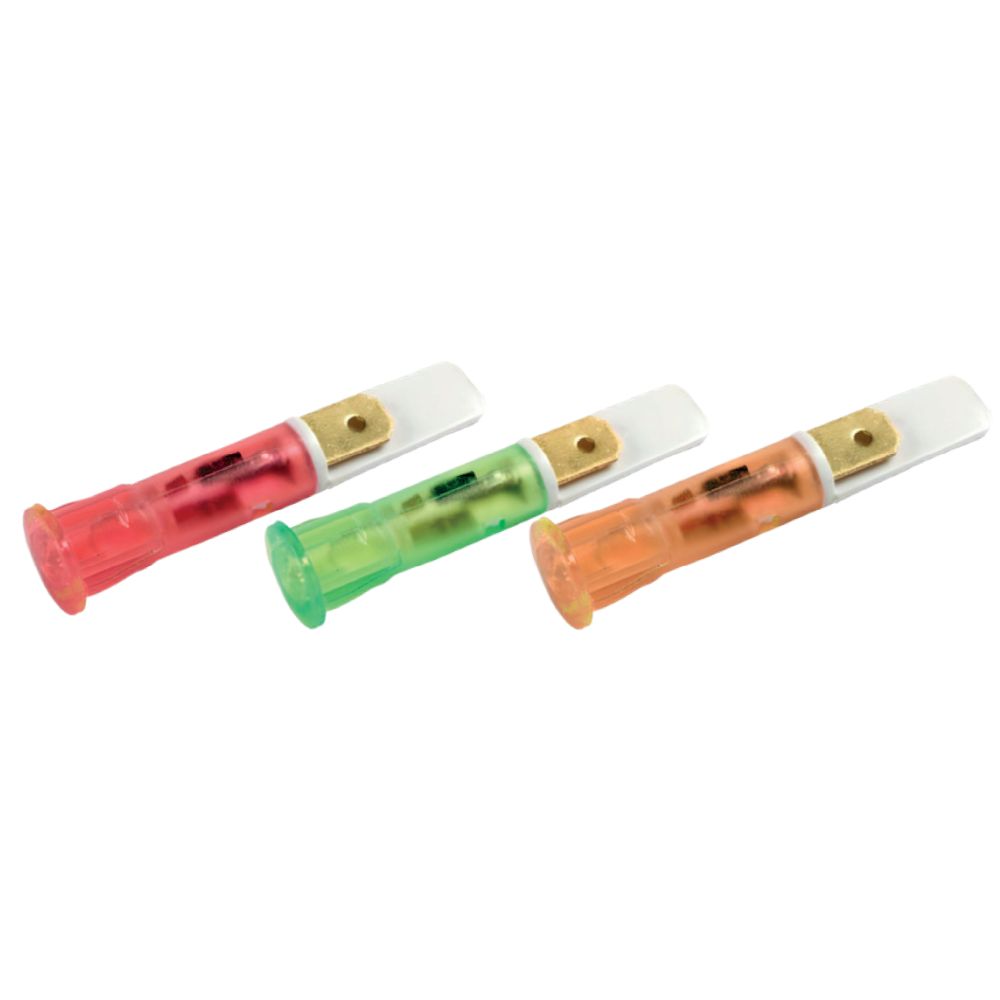

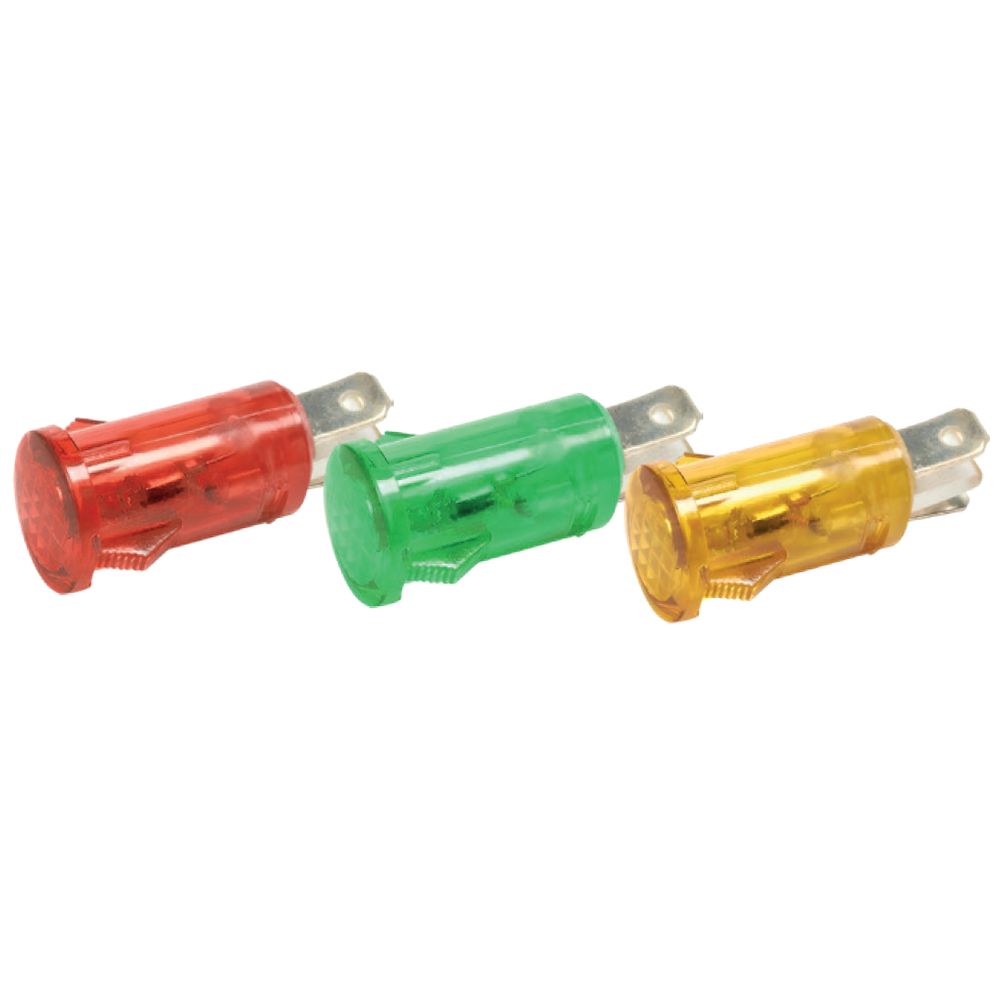

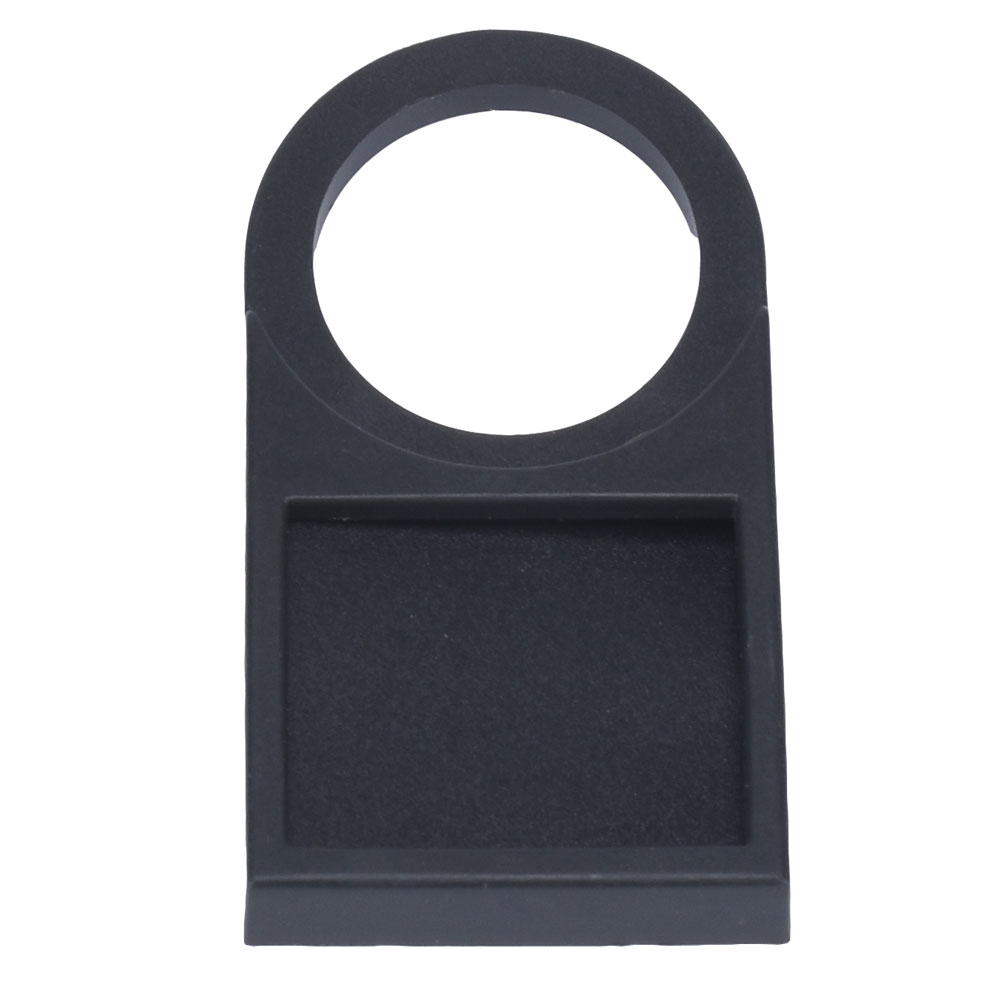

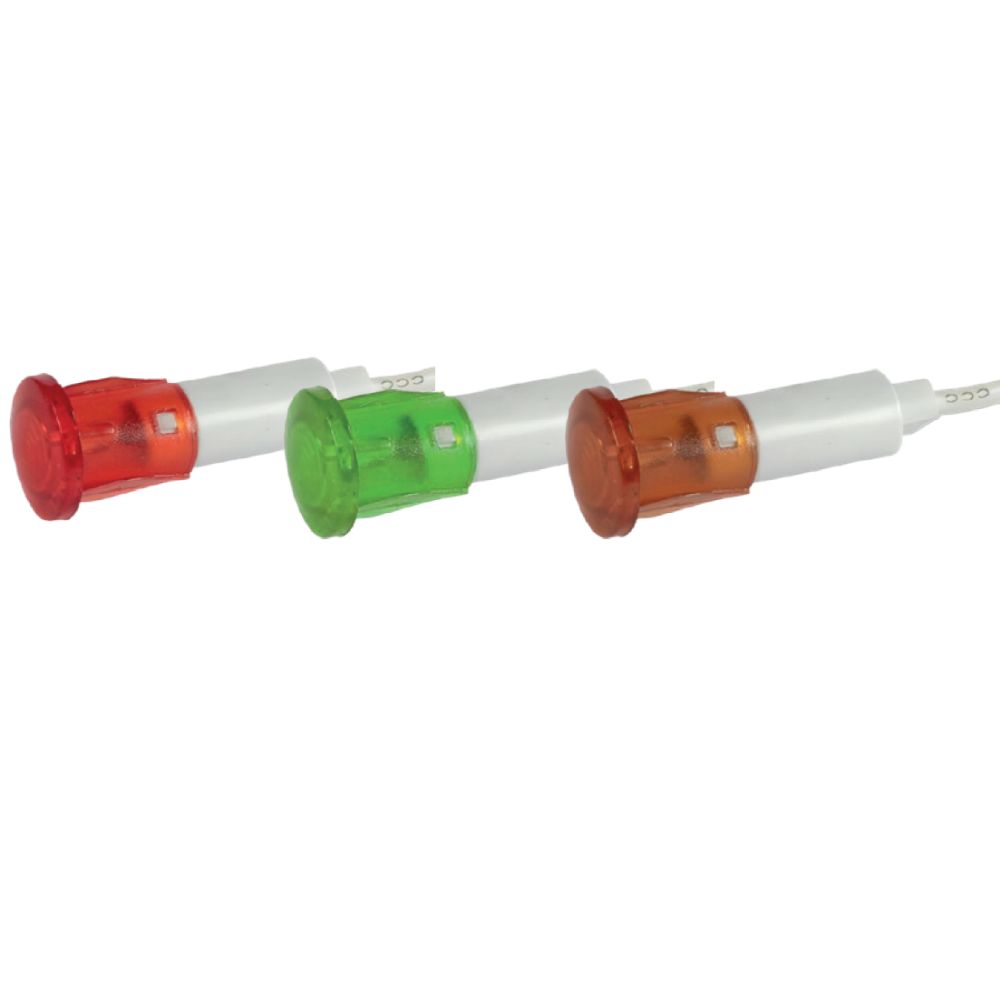

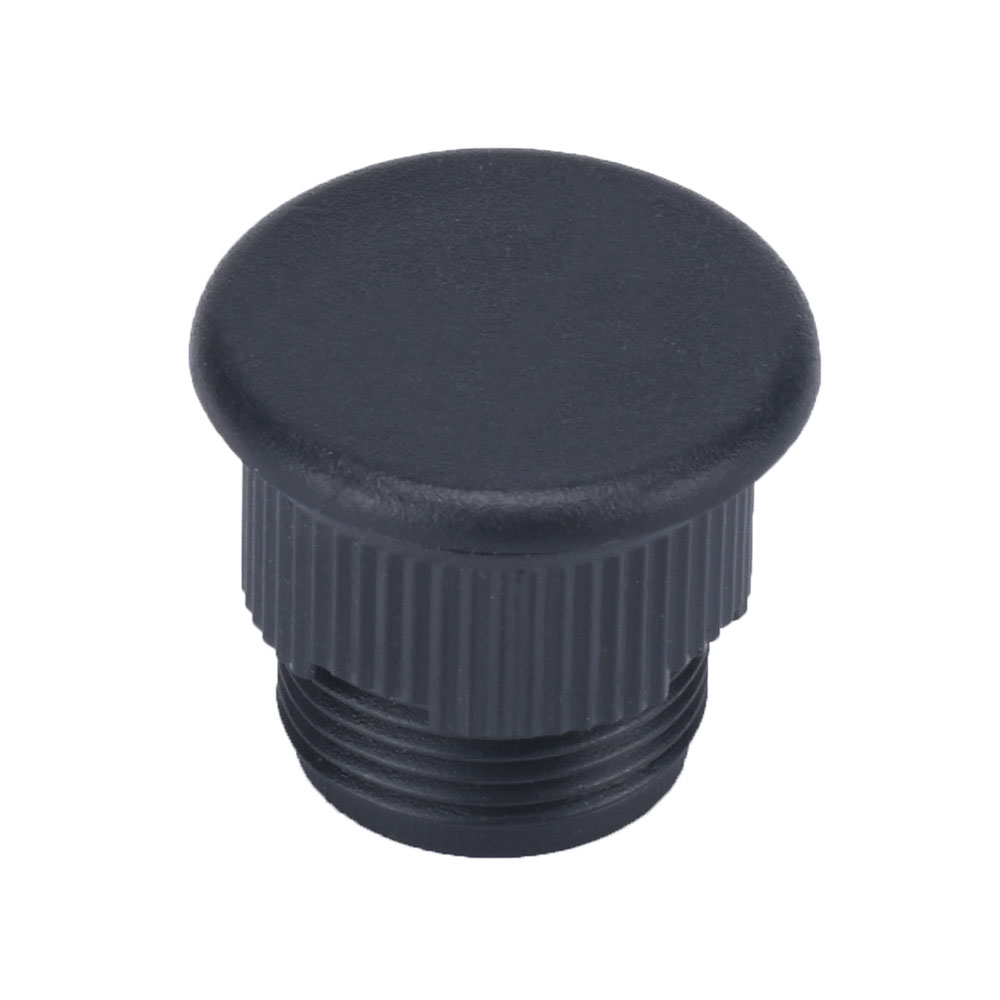

Des modèles spécifiques à sortie fils ou sortie languettes facilitent le raccordement selon les contraintes de câblage du tableau. La gamme est complétée par des accessoires dédiés — porte-étiquettes, obturateurs et clés de serrage — pour une installation soignée et une identification claire de chaque voyant en face avant.

Nous répondons à vos questions

Un voyant lumineux à led doit être sélectionné en fonction :

  • Du nombre de led : un voyant à 3 leds permettra de signaler plusieurs états ou l’état de chaque phase d’un circuit triphasé,
  • La couleur : définie selon la norme industrielle NF EN 60204-1,
  • La tension d’alimentation de la led, identique à la tension du circuit à signaler,
  • La découpe d’encastrement à choisir selon le niveau de visibilité requis ou s’il s’agit de l’incorporer dans une découpe existante.

La fonction d’indicateur visuel implique que le voyant à led soit visible par un opérateur.

Ainsi ces témoins lumineux sont généralement intégrés sur une porte de coffret électrique ou armoire de distribution.

Le diamètre d’encastrement dépend de la distance à laquelle le signal lumineux doit être visible.

Plus la distance est grande, plus la taille de l’indicateur sera importante.

Lettel propose des voyants à led de diamètres 8, 16, 22 et 30 mm, maintenus sur la porte du coffret électrique par un écrou de serrage.

La durée de vie minimale des Leds varie selon les modèles de voyants.

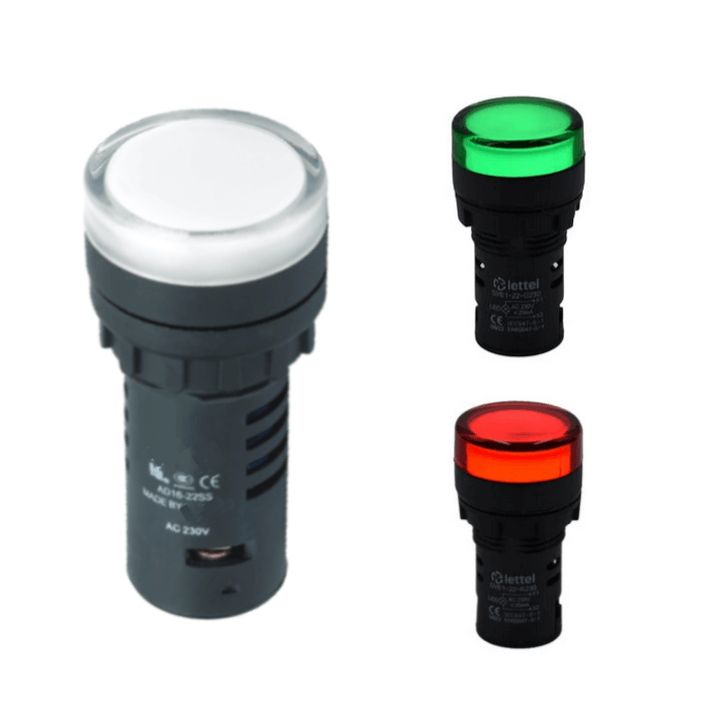

Les témoins lumineux Ø22mm SVE1-22, généralement installés par nos clients tableautiers sur les portes d’armoires électriques, sont garantis pour une durée de vie minimale de 100 000 heures.

Cette longévité permet de réduire les coûts de maintenance de l’armoire électrique.

Les voyants lumineux à LED Lettel sont étanches avec un indice de protection IP67. Compte tenu qu’ils sont installés sur la porte d’un coffret électrique, il est essentiel que cette étanchéité soit garantie.

Nos indicateurs lumineux étanches IP67 et IP68 sont adaptés pour une installation en extérieur.
