MTCR-24-300
Boucles Rogowski
Grâce à leur noyau flexible et ouvrant, les boucles Rogowski Lettel s’installent sans coupure de courant sur des conducteurs de toutes dimensions, jusqu’à 6 000 A, et s’imposent comme la solution de référence pour l’instrumentation des armoires de forte puissance de type TGBT.
Filtrer et trier :

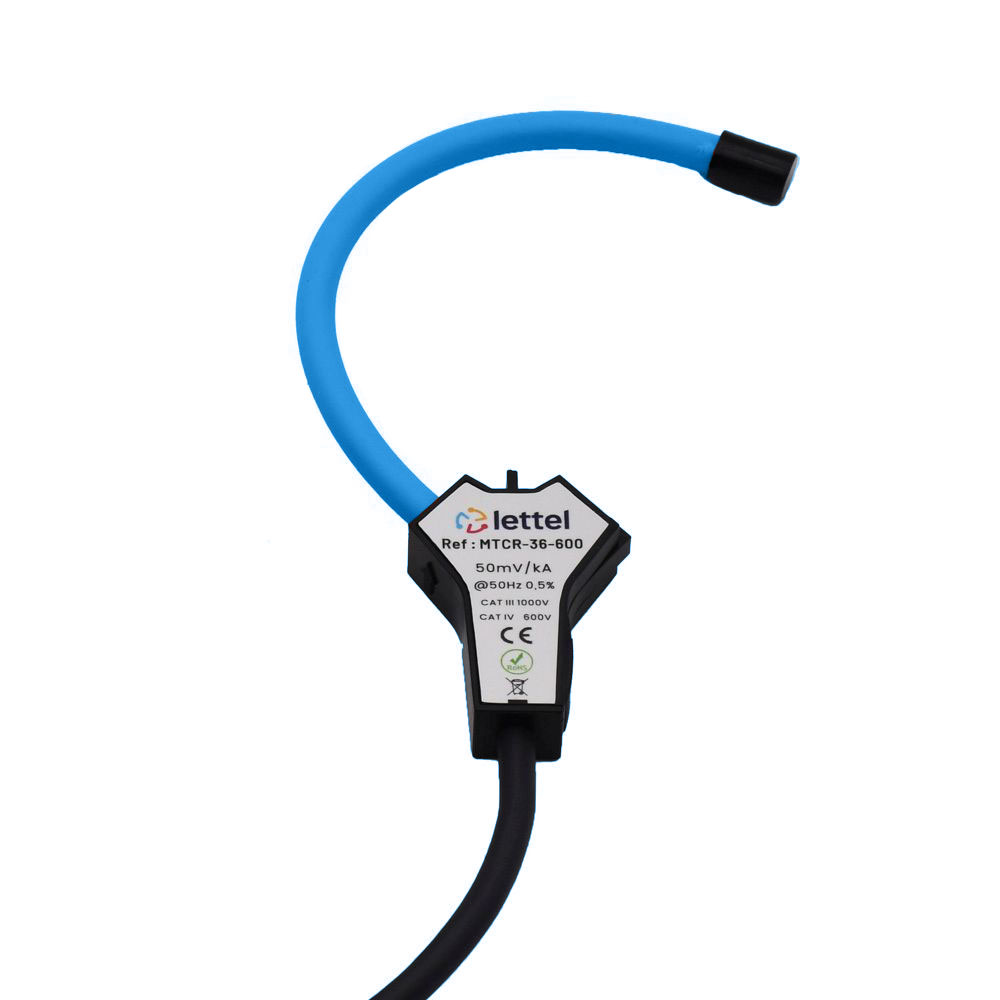

MTCR-36-600
Boucle flexible Rogowski 600A – Ouverture Ø36 mm

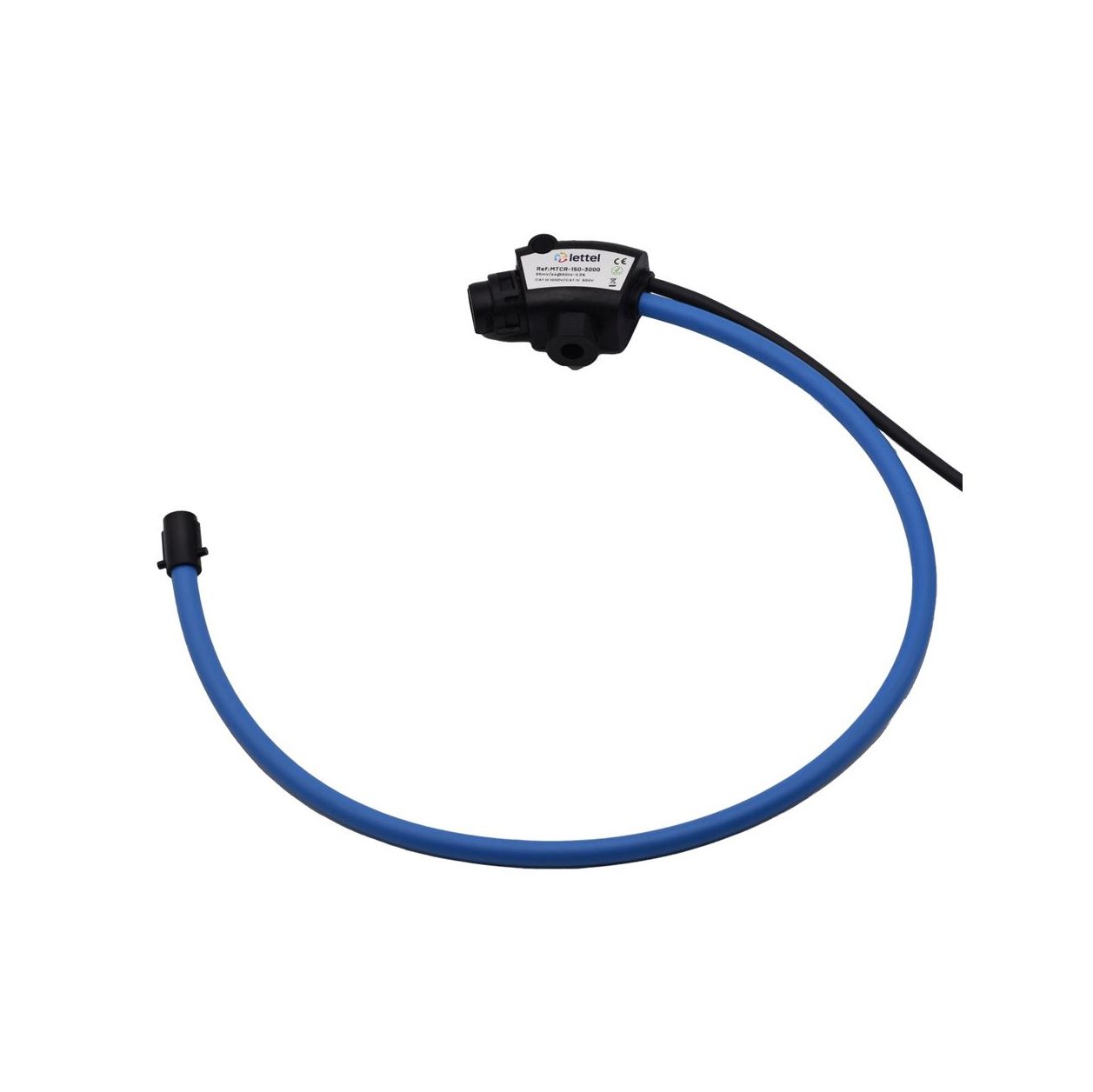

MTCR-100-1000
Boucle flexible Rogowski 1000A – Ouverture Ø100 mm

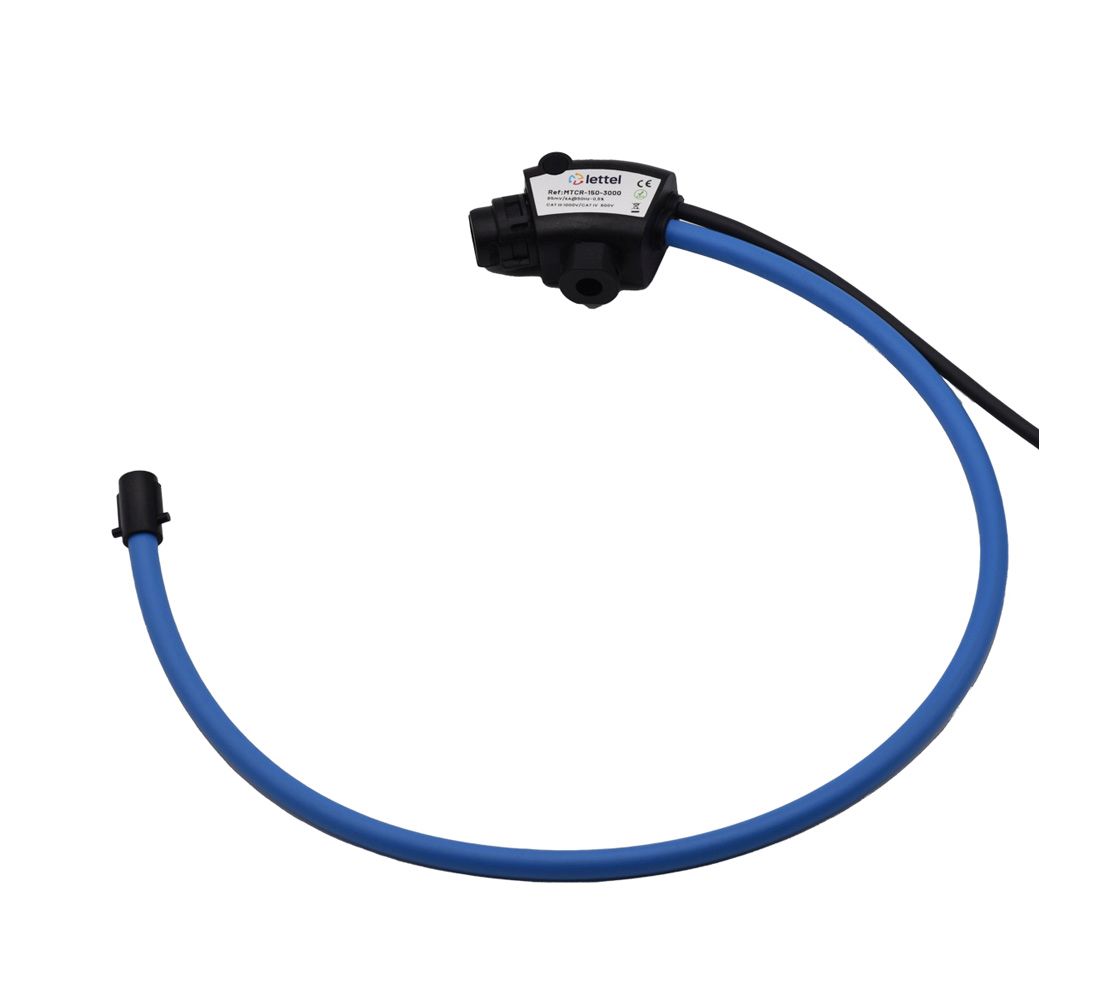

MTCR-150-3000
Boucle flexible Rogowski 3000A – Ouverture Ø150 mm

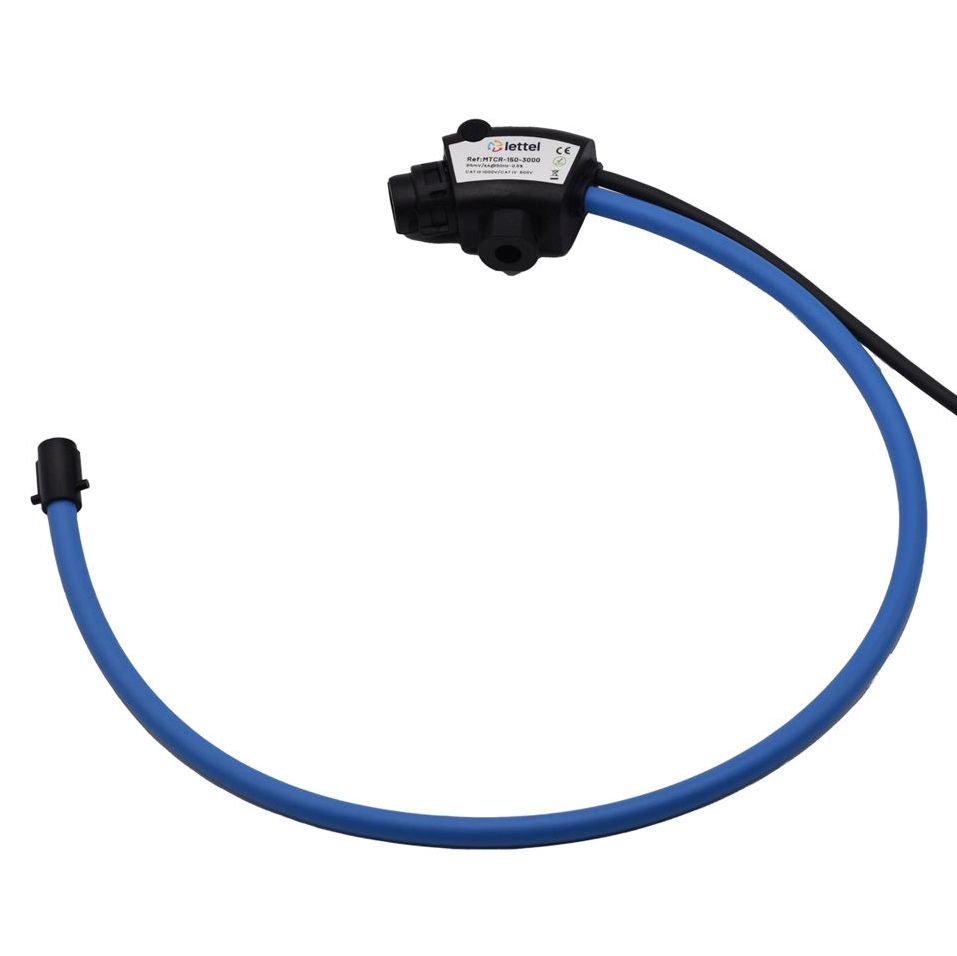

MTCR-200-6000
Boucle flexible Rogowski 6000A – Ouverture Ø200 mm
MTCR-C-x-1
Convertisseur mV/1A pour associer 3 boucles Rogowski à un compteur
MTCR-C-x-5
Convertisseur mV/5A pour associer 1 boucle Rogowski à un compteur
MTCR-S3
Support de fixation sur câble d’une boucle Rogowski
MTCR-SV
Support de fixation sur barre d’une boucle Rogowski

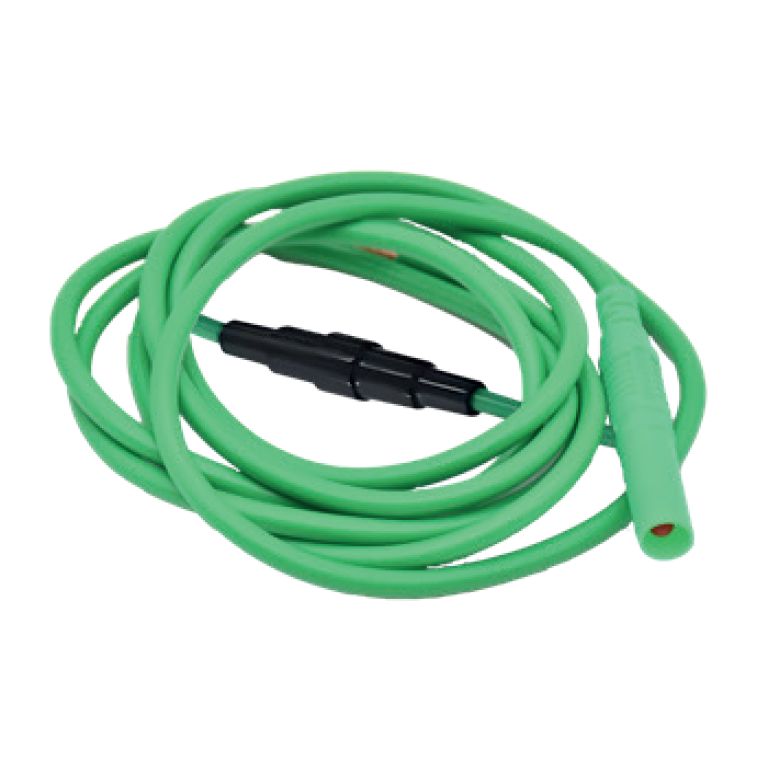

MTCR-CU
Cordon de prise de tension avec ou sans fusible 500mA
Boucles Rogowski : précision et simplicité d’installation pour les fortes puissances
Pour l’instrumentation des tableaux électriques de forte puissance, les boucles Rogowski constituent une alternative particulièrement adaptée aux transformateurs de courant traditionnels. Leur conception en noyau flexible et ouvrant permet une mise en place rapide autour du conducteur à mesurer, sans démontage ni coupure de courant, y compris sur des installations en service, un atout décisif pour les tableautiers intervenant sur des armoires TGBT en exploitation.
La gamme Lettel couvre une plage de mesure de 300 A à 6 000 A, avec cinq diamètres d’ouverture disponibles — de Ø24 mm à Ø200 mm — pour s’adapter à tous les calibres de câbles et de jeux de barres. La flexibilité du tore facilite également le passage autour de conducteurs difficilement accessibles, dans des tableaux à forte densité de câblage.
Le signal de sortie en millivolts est converti via des convertisseurs dédiés, disponibles en version 1 A ou 5 A, permettant une association directe avec les compteurs et centrales de mesure compatibles. Des accessoires de fixation sur câble ou sur barre complètent la gamme pour garantir un positionnement stable et reproductible du capteur.
Précision de mesure, absence de saturation magnétique aux forts courants et facilité d’intégration font des boucles Rogowski Lettel une solution plébiscitée par les professionnels du tableau électrique pour leurs projets de mesure sur installations existantes ou en neuf.
Nous répondons à vos questions
Comparé à des transformateurs de courant classiques, les boucles de Rogowski offrent des avantages en termes d’utilisation et d’intégration :
- Utilisation : Précision 0,5% linéaire sur toute la plage de courant mesurée Sortie Mv donc aucun échauffement en cas de surintensité Possibilité de déconnecter le secondaire à pleine charge
- Intégration : Noyau ouvrant pour installation sans déconnecter la phase à mesurer Matière souple pour un montage facilité autour des jeux de barres
- Structure peu encombrante.
Ces caractéristiques facilitent l’installation et la maintenance dans les armoires électriques de forte puissance type TGBT.
Les boucles de Rogowski sont proposées avec différents signaux de sortie selon le compteur électrique ou la centrale de mesure associée : Les capteurs de courant Rogowski à signal de sortie 50 ou 85 Mv peuvent être associés directement à un compteur modulaire MCX4 ou à une centrale de mesure encastrable MAE-96V.
Pour associer les boucles à un instrument de mesure à entrée 1A ou 5A, l’utilisation d’un transducteur MTCR-C permet de convertir le signal mV en 0-1A ou 0-5A. Les boucles Rogowski à sortie 333mV peuvent être associées sur tout compteur électrique à entrée 333mV.
Ce signal est souvent utilisé par les onduleurs photovoltaïques.
Les boucles Rogowski MTCR ont une précision de 0,5%.
Contrairement aux transformateurs de courant à induction magnétique dont la précision diminue lorsque le courant mesuré est éloigné du courant nominal, les boucles Rogowski offrent une précision linéaire sur toute la plage de courant mesurée.
Cette caractéristique est essentielle lorsqu’il s’agit de mesurer des circuits de forte puissance, dont la variation de courant est importante.
Les boucles de Rogowski s’installent autour du conducteur à mesurer, de type barre ou câble.
Des accessoires de montage permettent de maintenir le capteur de courant autour du conducteur tout en assurant un positionnement central du conducteur.
Le positionnement du conduteur au centre de la boucle Rogowski garantie la classe de précision 0,5%.
Un accessoire de prise de tension directement sur le conducteur permet l’installation non intrusive du compteur électrique, sans déconnection du circuit ni intervention sur l’installation électrique.
Plus d’informations sur les accessoires de montage des boucles Rogowski
