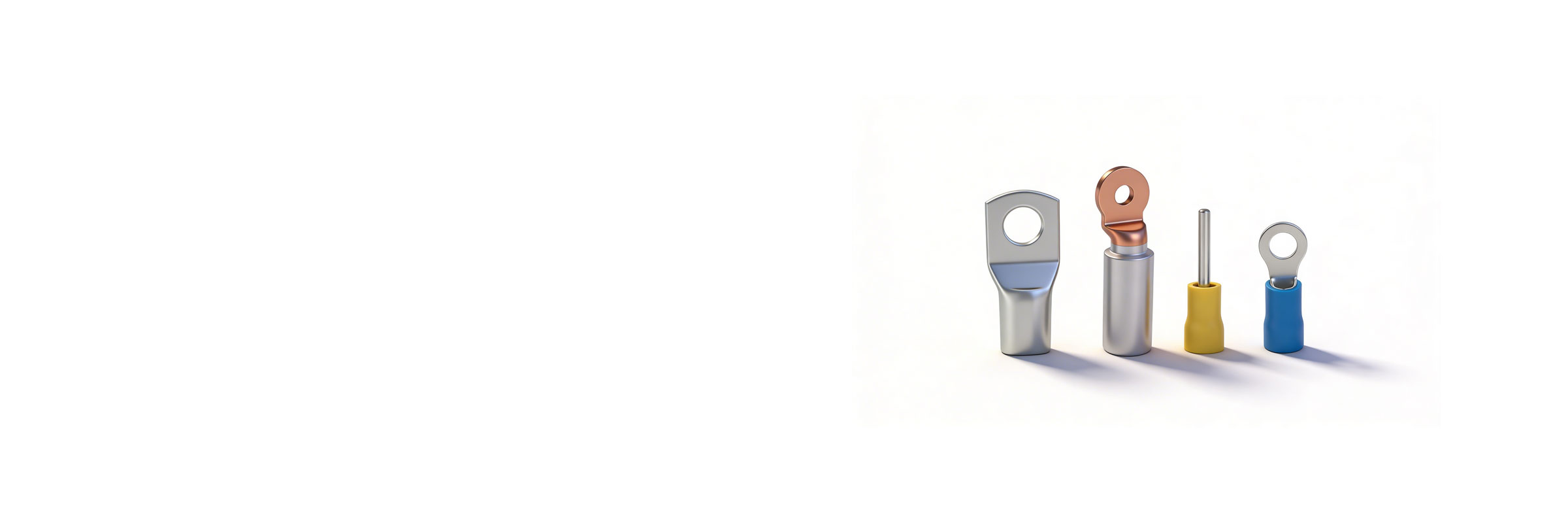

Cosses et embouts

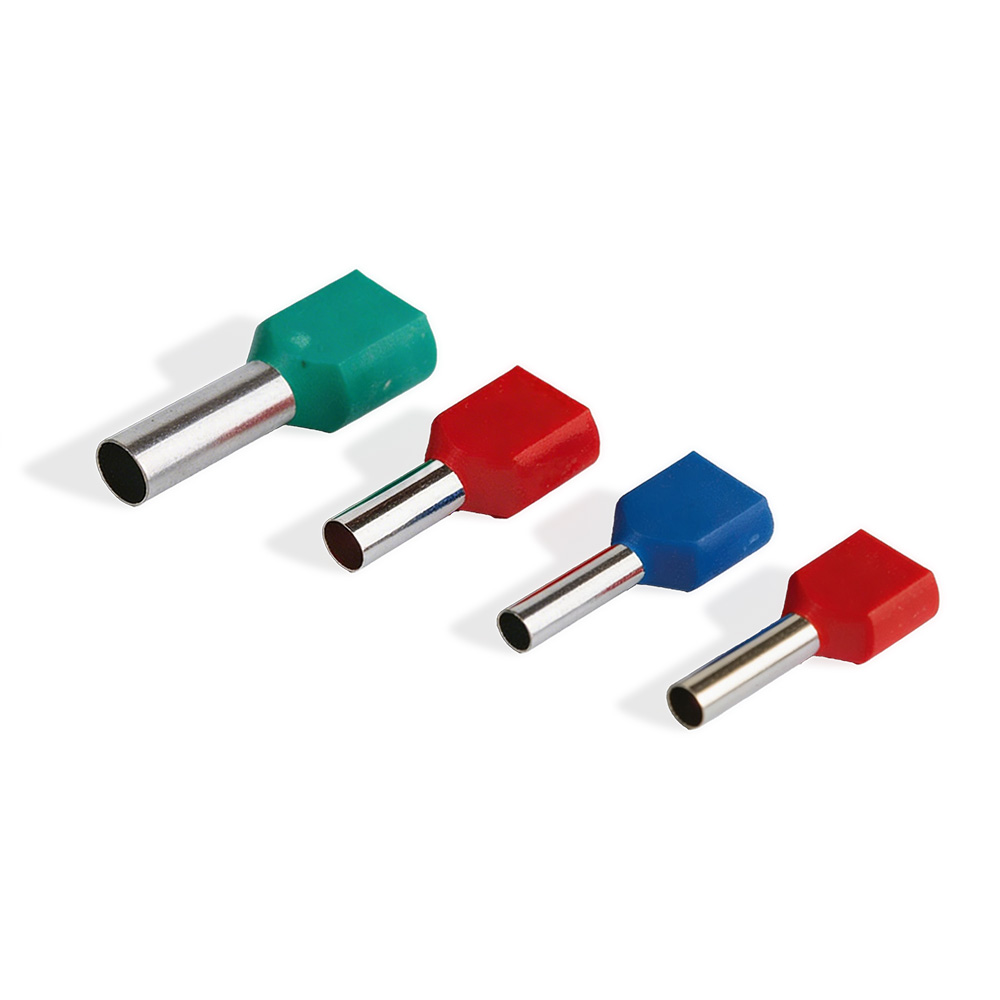

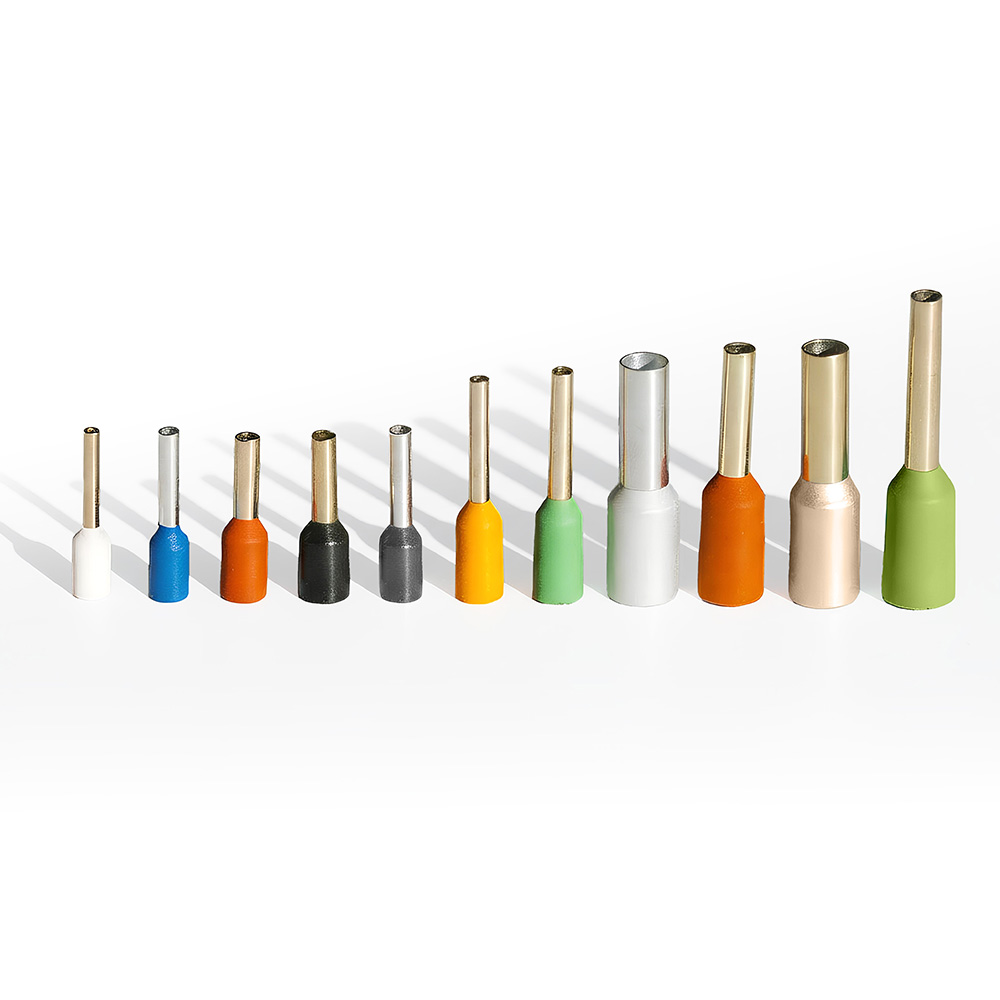

Les cosses et embouts servent à assurer une connexion électrique fiable entre un câble et une borne. Ils facilitent le raccordement, améliorent la conductivité et sécurisent les installations. Les embouts protègent notamment les fils multibrins (ou fils souples, composés de nombreux brins de cuivre torsadés) contre l’usure et garantissent un serrage efficace.

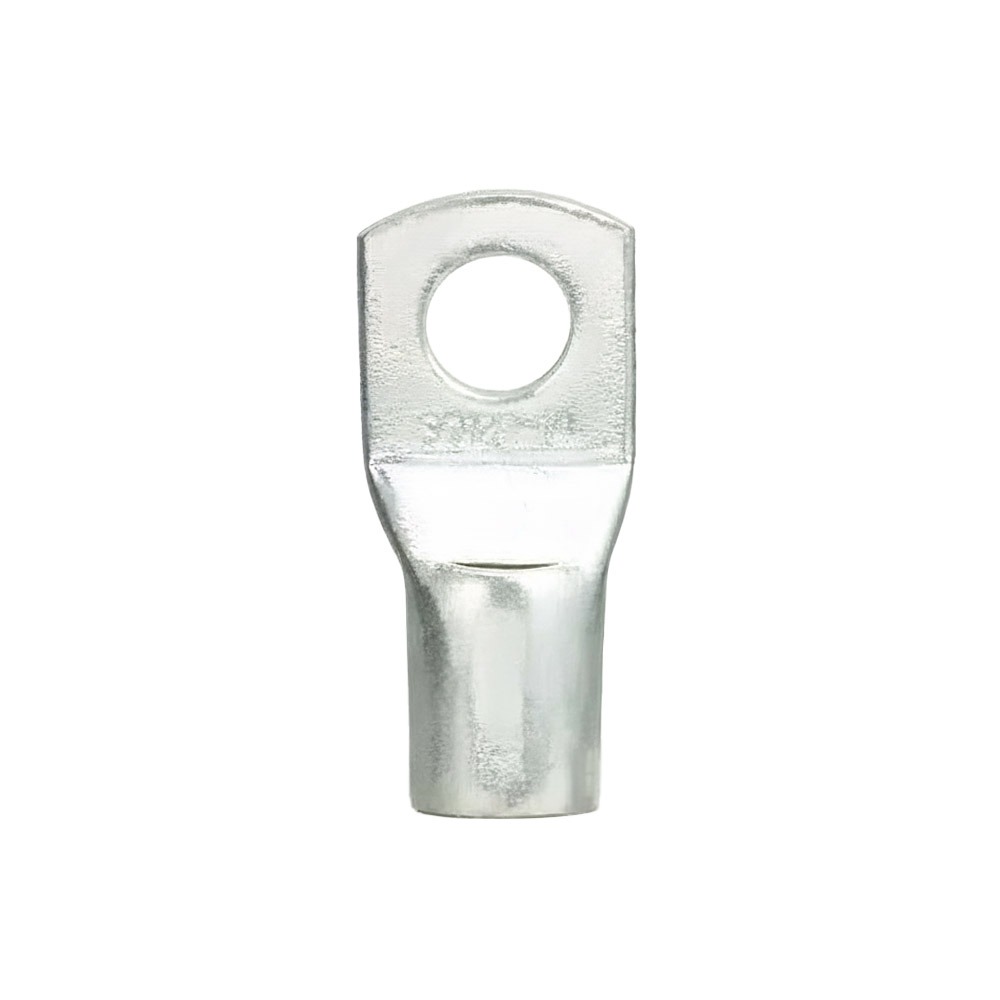

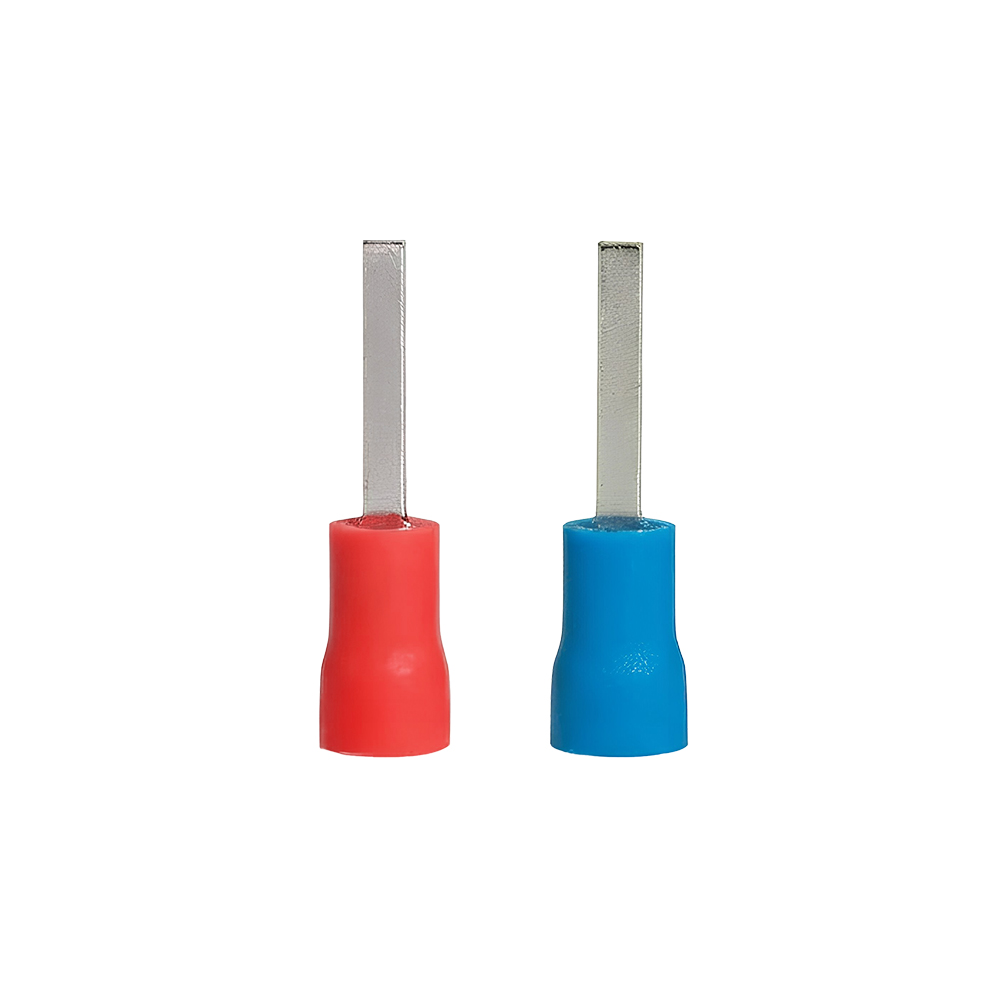

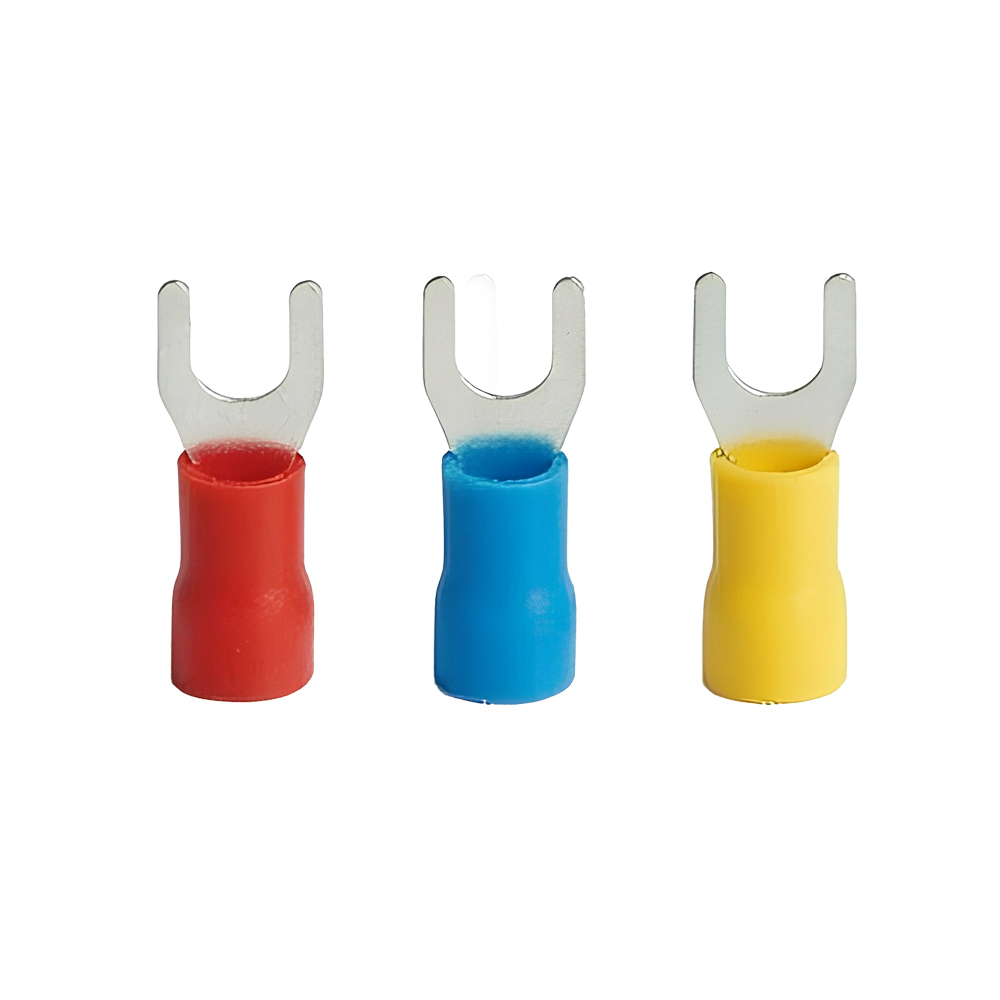

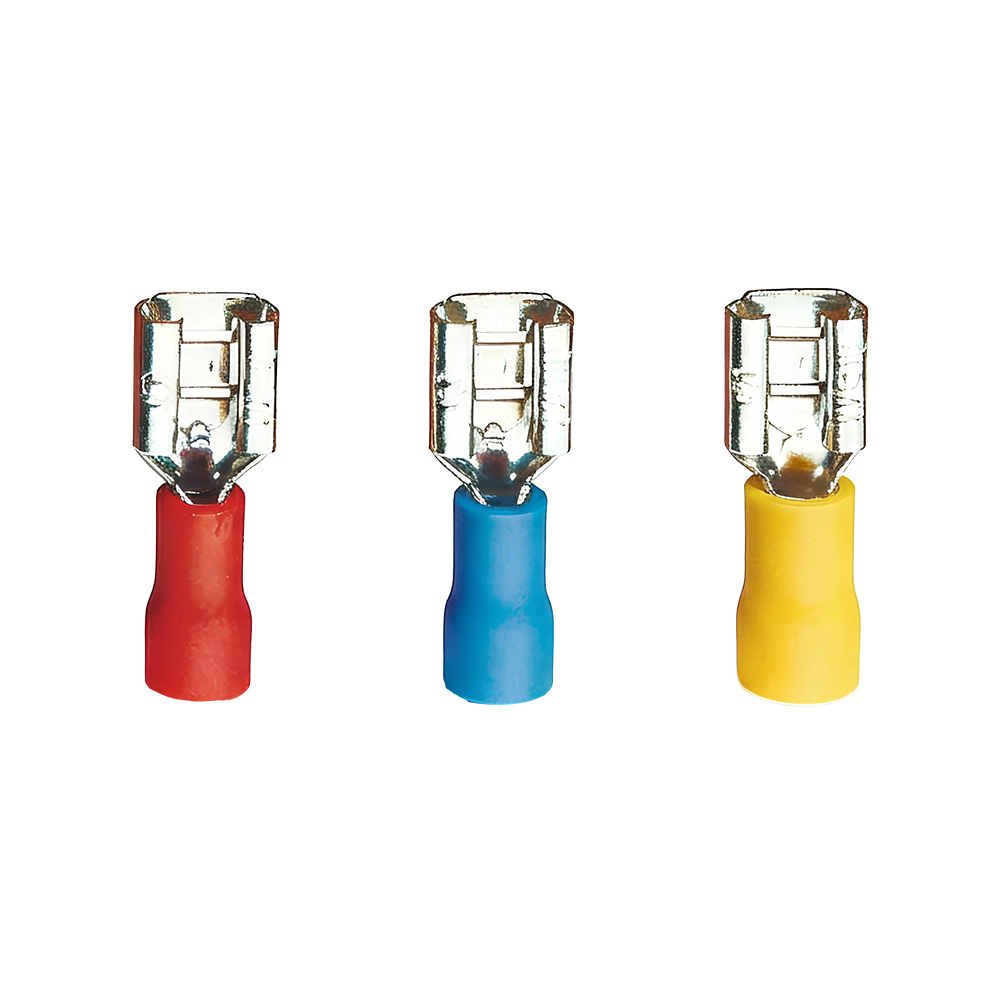

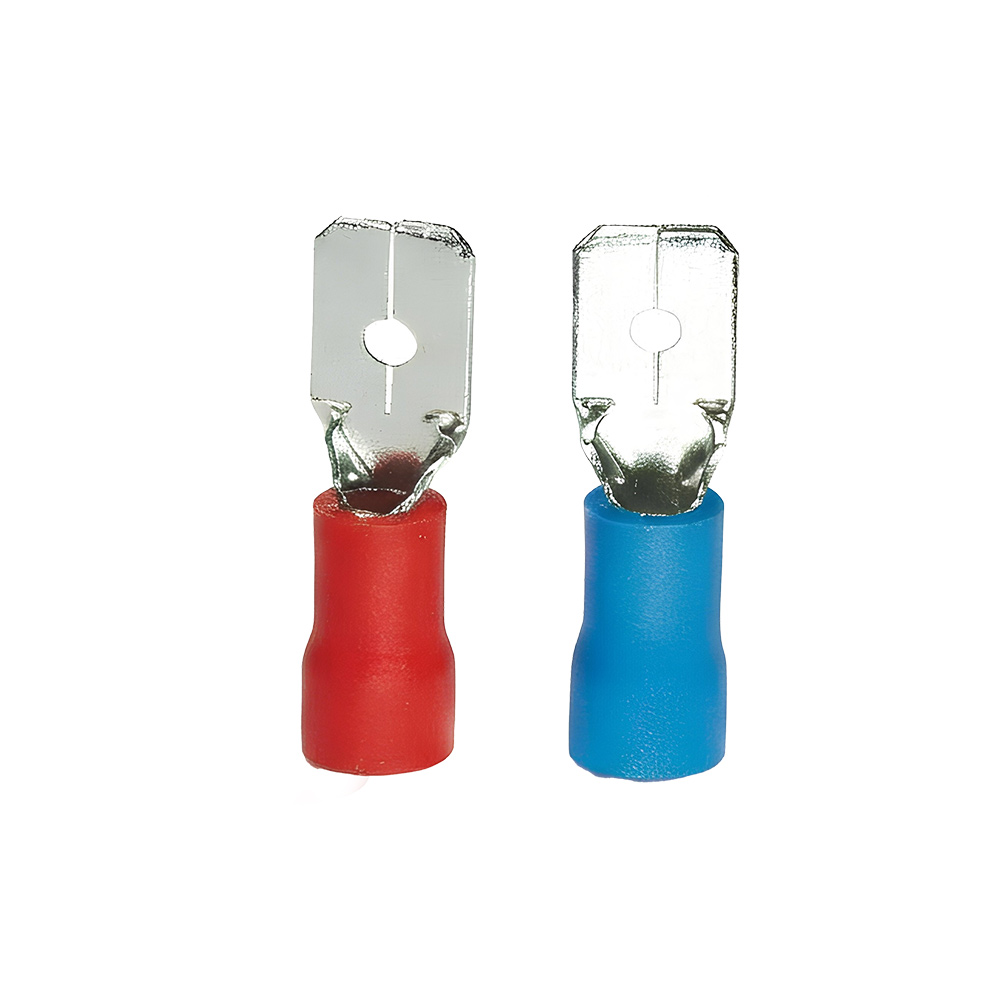

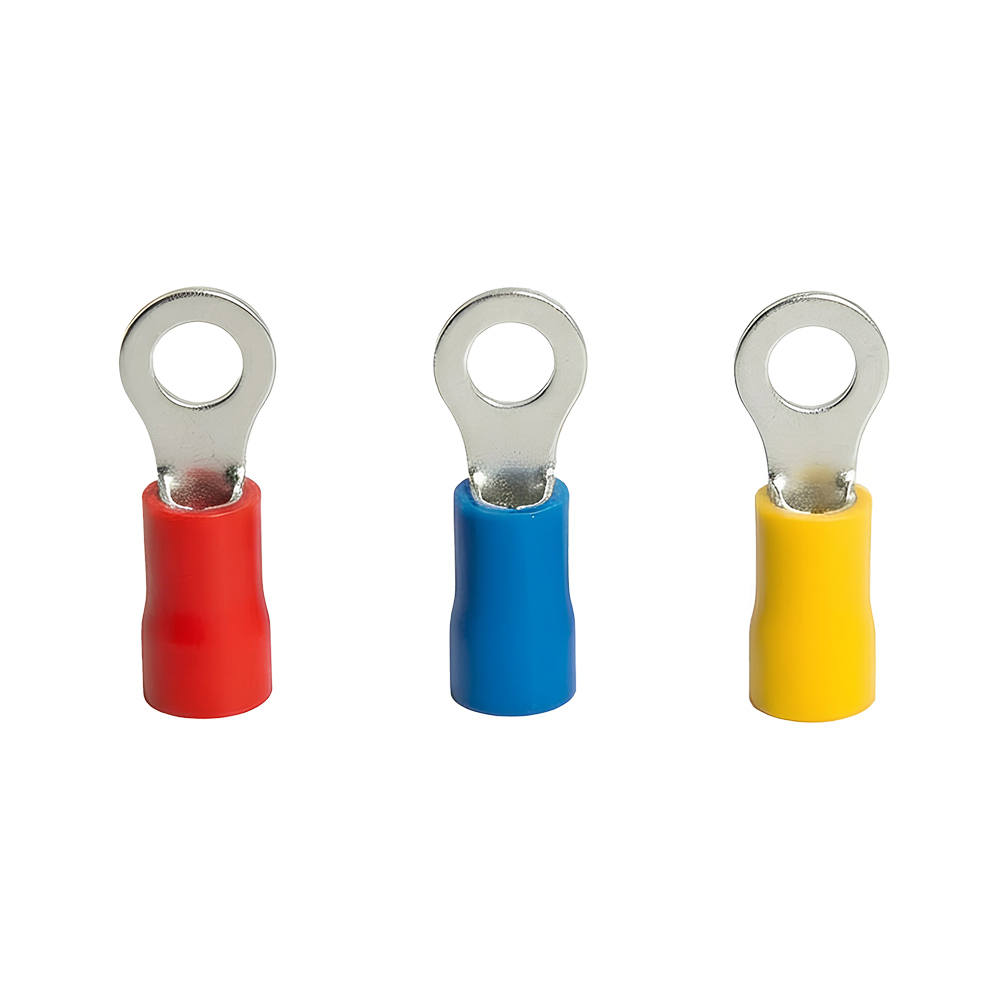

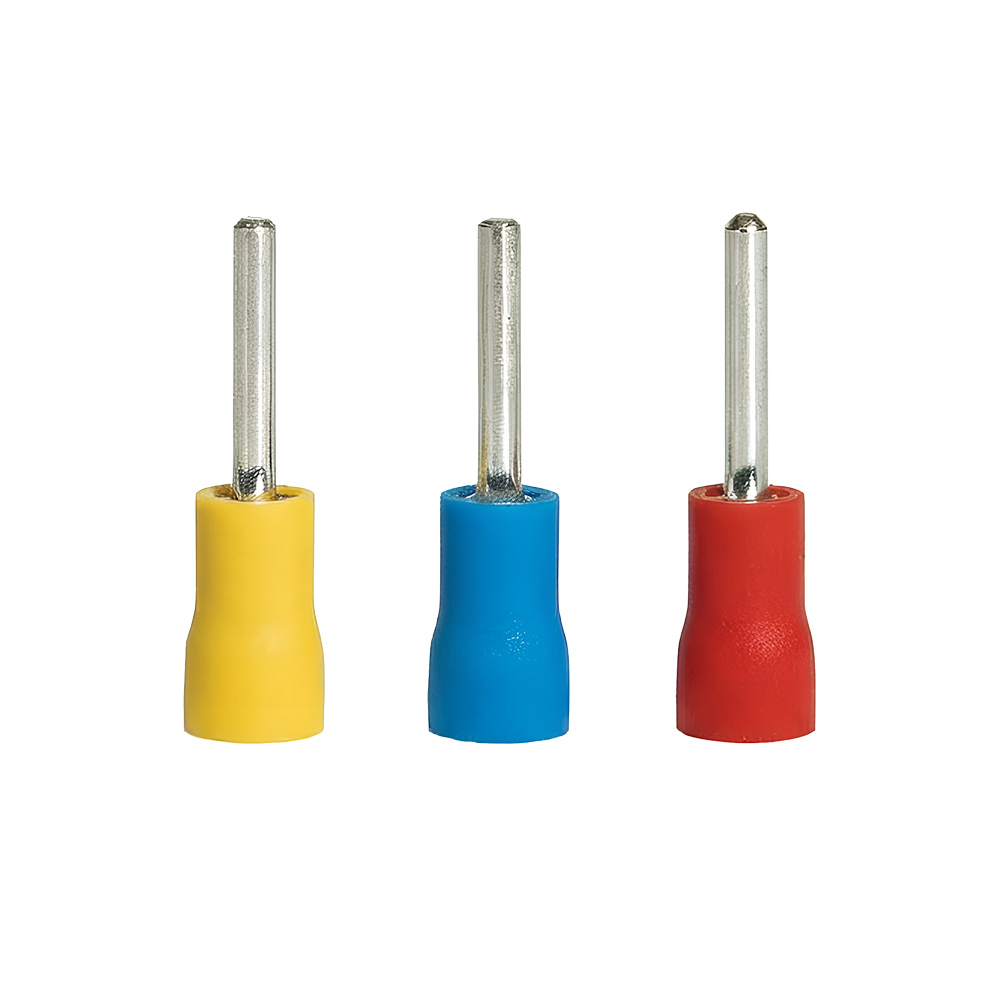

Les cosses isolées sont recouvertes d’une gaine en plastique rouge, bleue ou jaune, qui sert de protection contre les contacts accidentels, l’humidité, la poussière et les courts-circuits, entre autres. Elles offrent une sécurité renforcée, particulièrement utile dans les environnements exposés aux aléas extérieurs. Les cosses non isolées sont, quant à elles, plus compactes et dénuées de gaine de protection. Conçues en cuivre ou en laiton nu, elles sont surtout utilisées dans des installations offrant déjà un niveau de protection suffisant, comme des armoires électriques, des coffrets de distribution ou des équipements industriels fermés.

Le choix de la taille de l’embout dépend avant tout de la section du câble conducteur (en mm²). Ainsi, un câble de 3mm2 nécessitera un embout de 3mm2. Il est très important de choisir un embout à la bonne taille, car un embout trop large ou trop étroit risque de compromettre la qualité du sertissage et la fiabilité de la connexion électrique.

Le sertissage consiste à insérer le conducteur dénudé dans la cosse ou l’embout, puis à le comprimer à l’aide d’une pince à sertir adaptée. Pour ce faire, commencez par dénuder le câble sur la longueur exacte du manchon ; insérez ensuite les brins bien droits sans les torsader, puis placez le tout dans la pince à sertir. Tirez légèrement sur la cosse pour vérifier que cela tienne correctement.

Pour utiliser une cosse, il est indispensable de se munir d’une pince à sertir. Celle-ci peut être manuelle (pour les petites sections), à rochet ou encore hydraulique (pour les sections supérieures à 16mm²). Un outil de dénudage (tel qu’une pince à dénuder manuelle ou automatique, des ciseaux d’électricien ou encore un couteau à dégainer) est également recommandé pour préparer correctement les câbles avant le sertissage.
