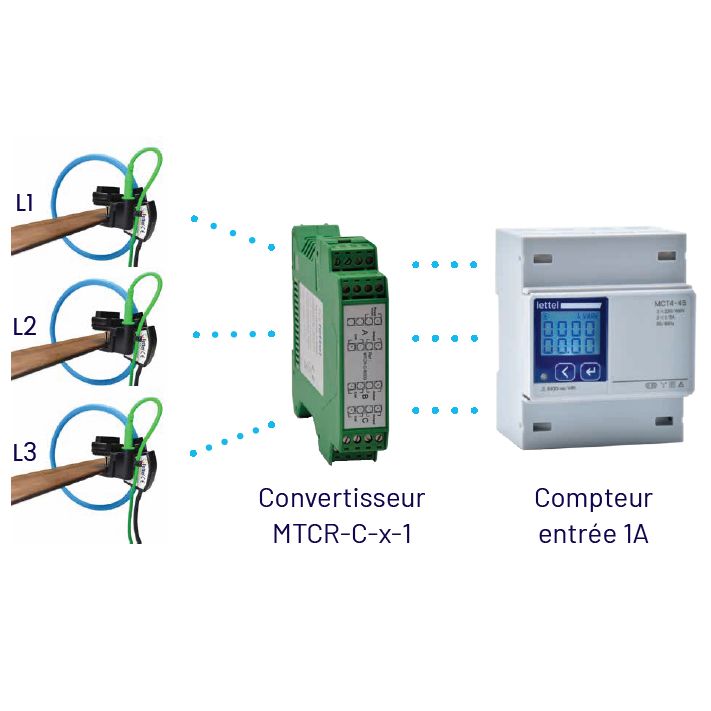

schéma raccordement convertisseur rogowski mtcr-c-x-1
transducteur-mtcr-c-2

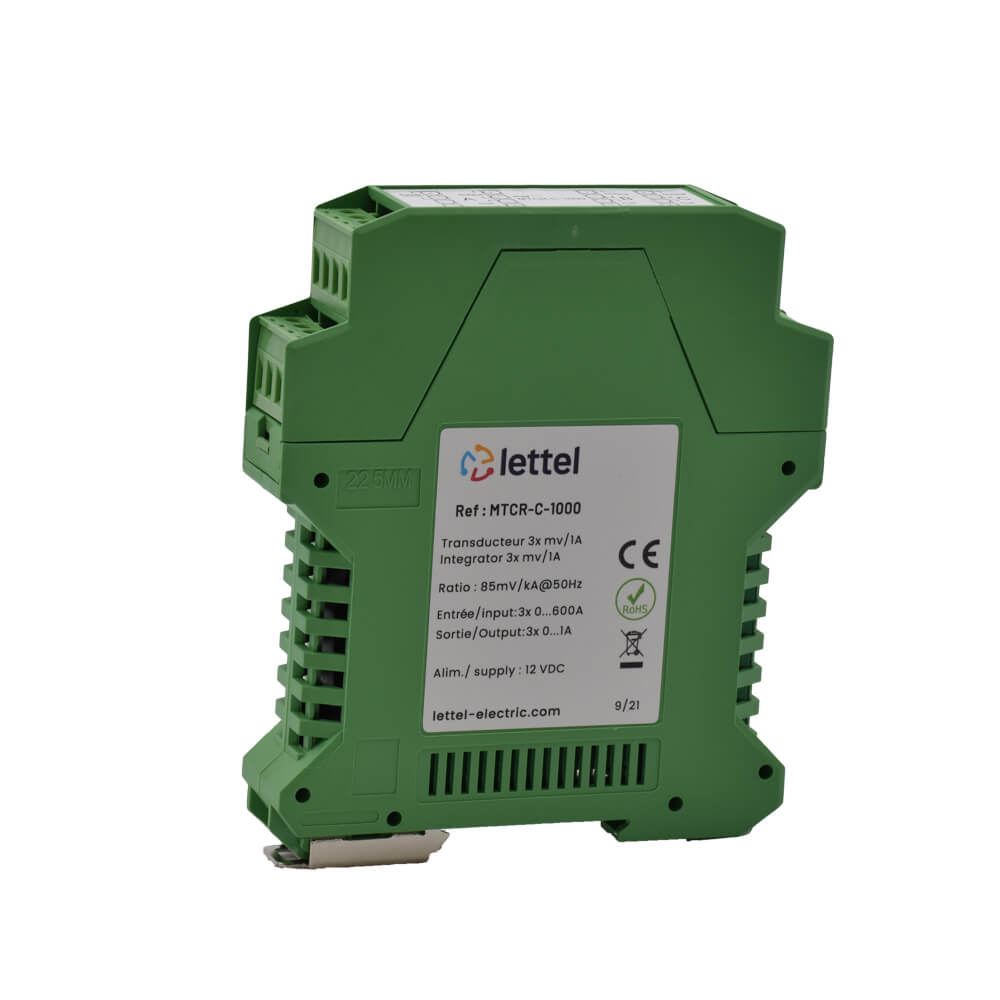

MTCR-C-x-1

Convertisseur mV/1A pour associer 3 boucles Rogowski à un compteur

Description

Convertisseur mV/1A pour associer 3 boucles Rogowski à un compteur

Caractéristiques

  • Électriques :

    3 entrées mv pour raccorder jusqu’à 3 boucles Rogowski.
    3 sorties 0-1A.
    Alimentation 12vcc.

  • Physiques :

    montage sur rail-din.
    Boîtier largeur 22,5 mm.

  • Intégration :

    permet de raccorder les boucles Rogowski MTCR à un compteur ou une centrale de mesure à entrée 1A.

  • Conformités :

    CE, RoHS, REACh.

  • Boucle Rogowski MTCR :

    pour mesurer le courant sur chaque phase.

  • Alimentation :

    le module MTCR-A-12 à tension primaire 230Vca et secondaire 12Vcc permet d’alimenter le convertisseur MTCR-C.

Variantes et codes commandes

Convertisseur mV/1A pour associer 3 boucles Rogowski à un compteur

L’avant dernier nombre du code commande des convertisseurs correspond au courant primaire des boucles Rogowski à associer.
Par exemple le convertisseur MTCR-C-3000-1 est adapté aux boucles MTCR-150-3000 (courant primaire 3000A).

Code commande

Courant primaire

Produit stocké

MTCR-C-100-1

100A

instock

MTCR-C-300-1

300A

instock

MTCR-C-600-1

600A

instock

MTCR-C-1000-1

1000A

instock

MTCR-C-3000-1

3000A

instock

MTCR-C-6000-1

6000A

instock

Espace téléchargement

Convertisseur mV/1A pour associer 3 boucles Rogowski à un compteur

Documentations et notices pour les boucles Rogowski :

Documents de Présentation

  • Présentation gamme Enersens série MTCR

    pdf

    1.46 mb

  • Catalogue général

    pdf

    33.71 mb

  • Catalogue général (français)

    0 mb

Notices du produit

  • Notice complète série MTCR

    pdf

    1.97 mb
