Transformateur intensite mtcf 100100v
transformateur intensite mtcf 100100v

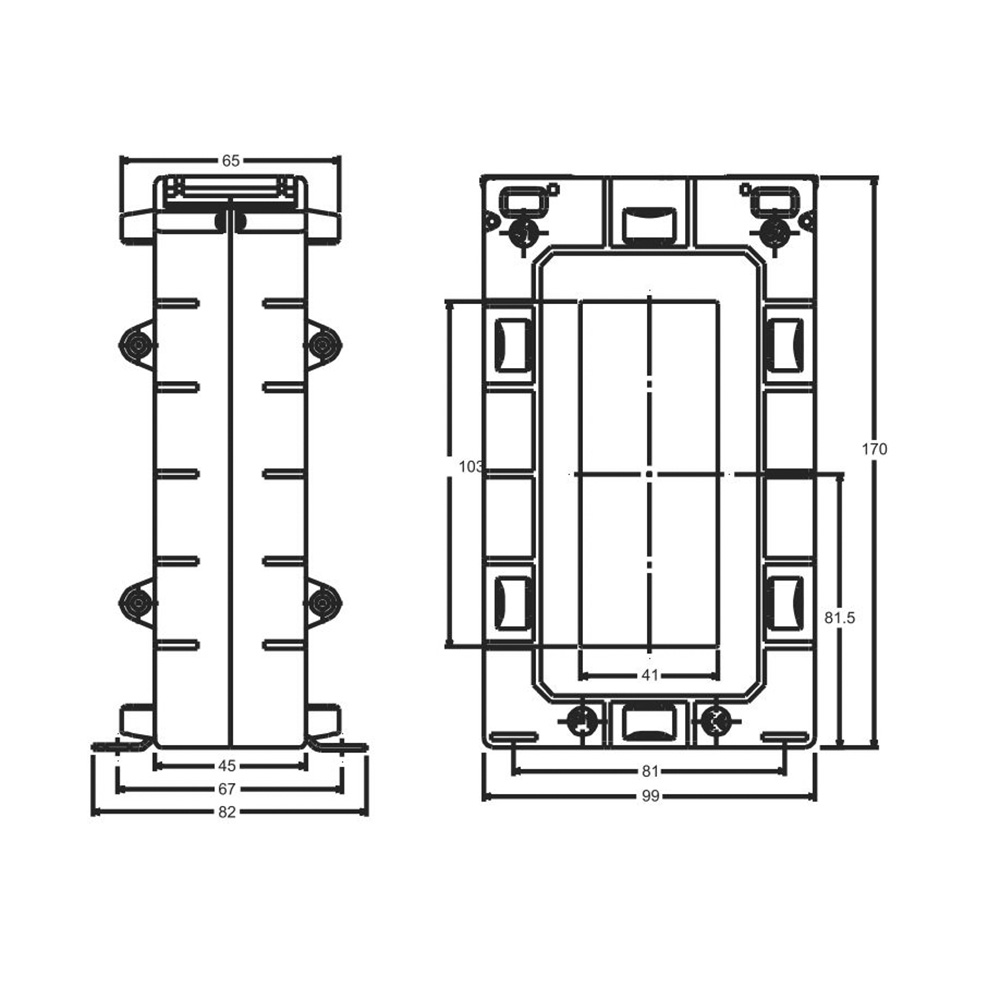

mtcf-100100v-schema

MTCF-100100V-0.2S

TC fermé classe 0,2S pour courant max 1200A – Secondaire 5A

Description

TC fermé classe 0,2S pour courant max 1200A – Secondaire 5A

Les transformateurs de courant MTCF associent précision avec simplicité d’intégration :

Caractéristiques

  • Électriques :

    transformateurs de courant fermés à courant primaire 1200A.
    Secondaire 5A.
    Précision classe 0.2S.

  • Physiques :

    ouverture pour barre 103×41 mm.
    Dimensions boîtier: H170, L99, P67 mm.
    Montage en saillie ou sur conducteur.
    Caches-bornes plombables.

  • Précision :

    la classe de précision 0,2S est adaptée pour des applications de facturation d’électricité ou des mesures de laboratoire.

  • Cahiers techniques  :

    – Les transfo de courant

  • Intégration :

    avec son ouverture rectangulaire, ce tore d’intensité est idéal pour mesurer le courant d’un barre conductrice.

  • Sécurité :

    caches-bornes plombables pour éviter tout risque électrique ou fraude.

  • Conformités :

    CE, RoHS, REACh.

  • Standards applicables :

    IEC61869-1&2, IEC60044-1, BS3938, IS2705-1,2&3.

  • Courant primaire :

    autres valeurs.

  • Courant secondaire :

    1A.

  • Centrale de mesure MAE-1 :

    pour réaliser un circuit de mesure en classe 0,2S, ces transformateurs de courant doivent être associés à une centrale de mesure de même classe 0,2S, telle la MAE-1.

  • Compatibilité  :

    Tore de courant classe 0.2s adapté pour être associé à la centrale de mesure MAE1 de précision 0.2s.

    Montage sur rail DIN avec l’accessoire support rail DIN

Variantes et codes commandes

TC fermé classe 0,2S pour courant max 1200A – Secondaire 5A

Code commande

Type de TC

Courant primaire

Produit stocké

MTCF-100100V-0.2S-1200-5

Fermés

1200A

instock

Espace téléchargement

TC fermé classe 0,2S pour courant max 1200A – Secondaire 5A

Documentations techniques disponibles pour les transformateurs de courant MTCF :

Documents de Présentation

  • Présentation gamme Enersens série MTCF

    pdf

    0.72 mb

  • Catalogue général

    pdf

    33.71 mb

Notices du produit

  • Notice complète

    pdf

    0.67 mb
