MAE-1

Multi-mesure :

Mesure d’une multitude de grandeurs électriques pour une analyse complète et précise du circuit :
– énergies actives et réactives, importées et exportées
– tension
– courant
– puissances actives, réactives et apparentes
– facteur de puissance
– fréquence
– demandes
– valeurs extrêmes
– déséquilibres
– harmoniques jusqu’au rang 63
– et bien d’autres …

Enregistrement des données :

La centrale de mesure enregistre toutes les données mesurées ainsi que les évènements :

• Enregistrement et horodatage des micro-coupures
• Évolution des courbes de charge
• Gestion de l’appareil
• Alarmes de seuils mini ou maxi

Ces données sont consultables depuis le logiciel fourni gratuitement, puis exportables au format .csv.

Pilotage de circuits et alarmes :

Les 2 relais sont programmables sur atteintes de seuils mini ou maxi de courant, tension, puissance, déséquilibre entre phase, … permettant :

– d’alerter en cas de signal électrique anormal

– de protéger les circuits électriques

– de réaliser des fonctions d’alarme en cas d’avarie ou signal inapproprié

– de réaliser du délestage automatique en cas de surcharge.

Remontée d’état de circuits électrique :

Les 4 entrées digitales permettent de connaître l’état de circuits ou appareils électriques annexes et d’alerter en cas de défaillance ou coupure d’un circuit.

Modules additionnels :

possibilité d’installer jusqu’à 4 modules Max à l’arrière du boîtier, pour ajouter des fonctionnalités supplémentaires de communication, de mesure ou de gestion.

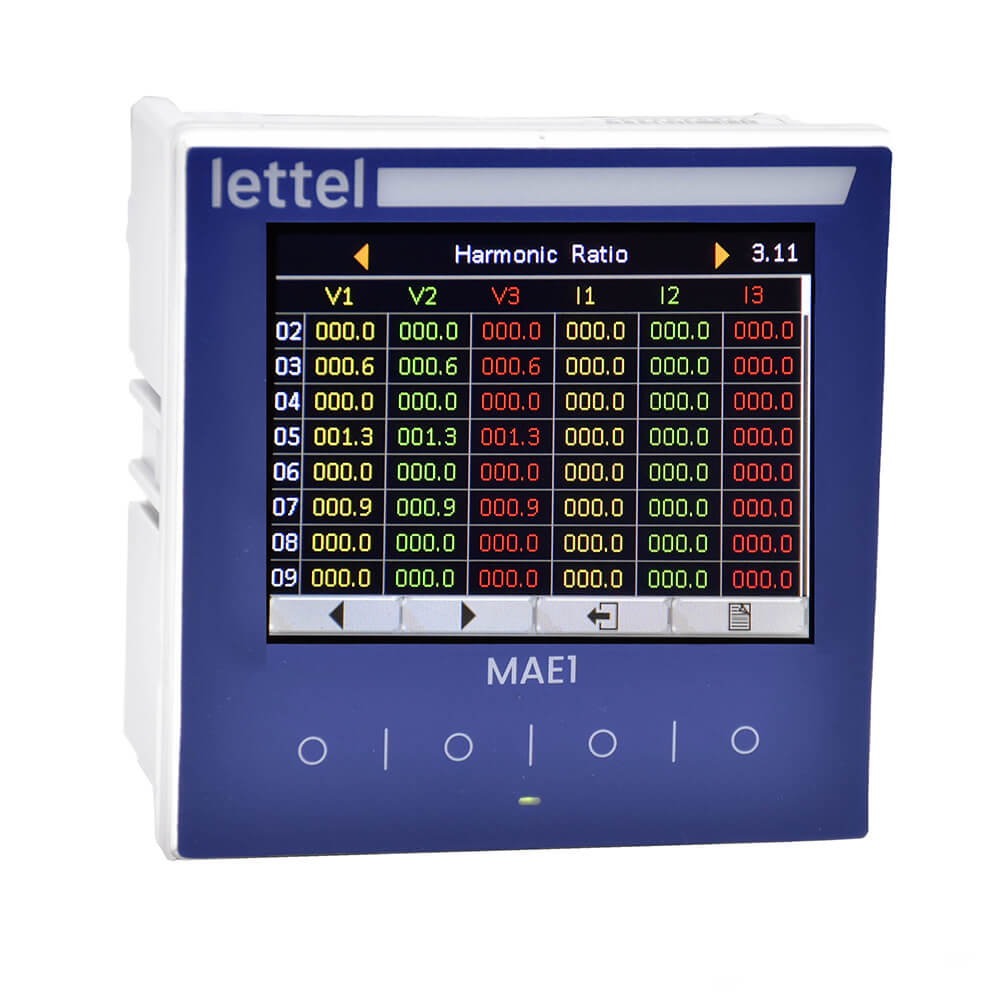

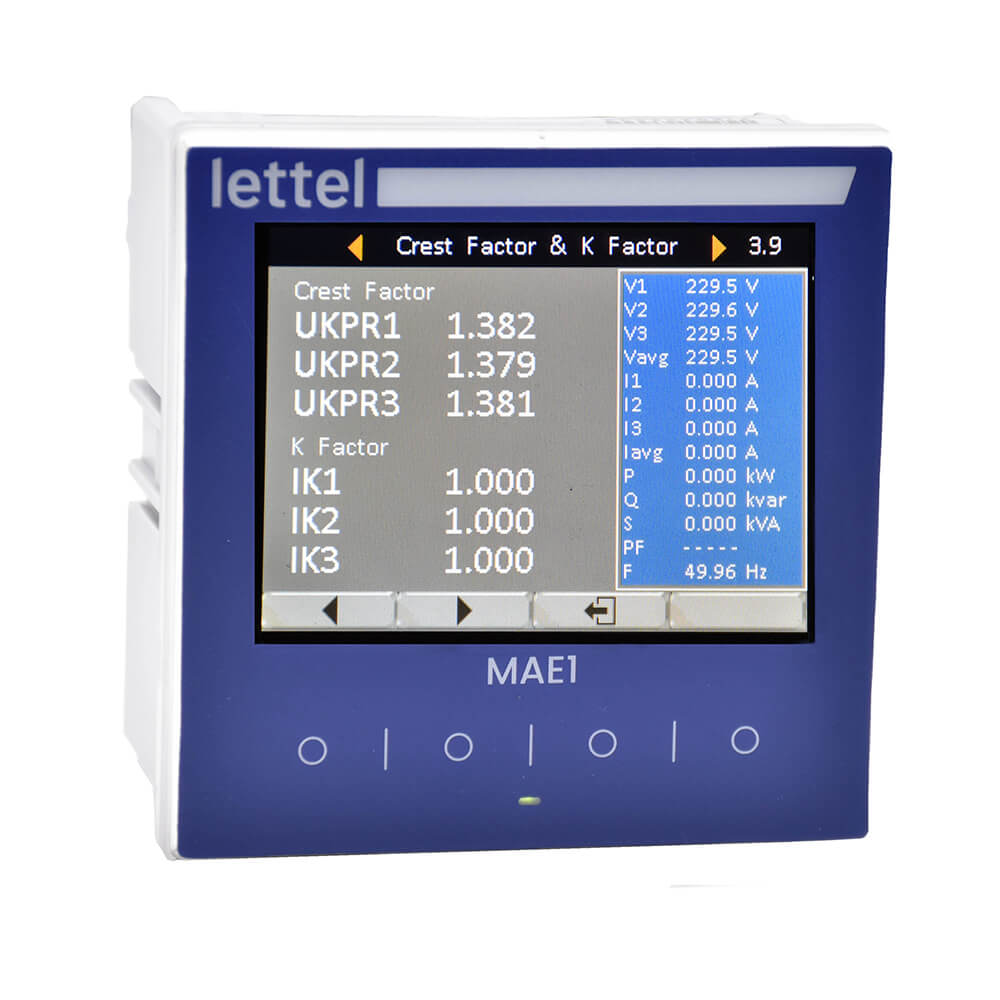

Interface ergonomique :

L’écran TFT couleur assure une présentation des données sous forme de diagrammes ou graphiques vectoriels. La navigation est intuitive grâce à des sous-menus clairement identifiables.

Supervision à distance :

Un logiciel complet est fournit avec la centrale de mesure, permettant de consulter les données et commander les sorties relais depuis un ordinateur.

Haute précision :

classe 0,2S pour l’énergie active et 0,2% pour les mesures instantanées.

Conformités :

CE, RoHS, REACh.

Standards applicables :

IEC61000-4, IEC61010-1, IEC62053-23, classe 2, IEC62053-22, classe 0,2S.

Module additionnels de communication :

• Modules de communication FM
• Autres fonctions
• Transformateurs de courant compatibles
