MAE-96V/A

Données mesurées :

La centrale de mesure mesure et affiche les données électriques suivantes :
– Mesures instantanées : tensions simples et composées, fréquence, courant par phase et du neutre, puissances PQS, puissances fondamentales V/A/P/Q/S, facteur de puissance par phase et total.
– Énergies : active, réactive, apparente, importées et exportées, par phase et totales.
– Qualité du réseau : taux de distorsions harmoniques tension et courant, harmoniques individuelles jusqu’au rang 31.
– Enregistrements : demandes, valeurs extrêmes.

Intégration :

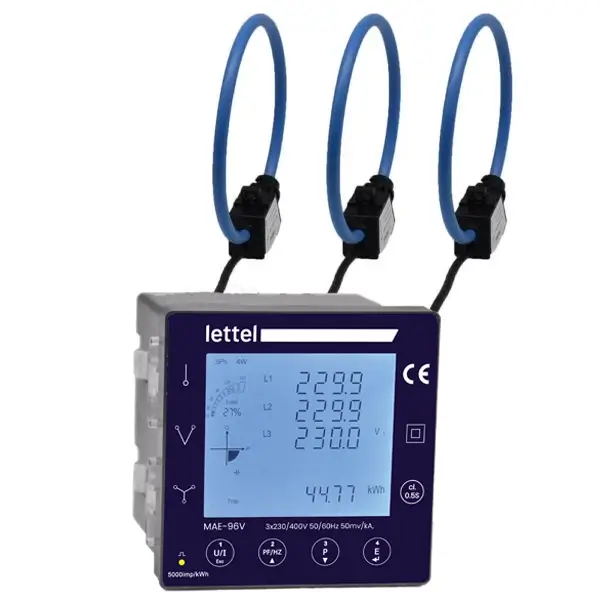

La centrale de mesure MAE-96V permet le raccordement de capteurs de courant Rogowski modèles MSC-TCR, offrant les avantages suivants :
– Ouvrantes et flexibles, les boucles Rogowski sont idéales pour une intégration dans un espace exigu ou rajoutées dans une armoire existante.
– Précision excellente et linéaire sur toute l’échelle.
– Sécurité accrue : ni échauffement ni surcharge possible.
– Maintenance facilitée : possibilité de déconnecter le secondaire à pleine charge.

Utilisation :

Visualisation des mesures en local sur grand écran LCD à 4 lignes de données et barregraphes, ou à distance via la communication Modbus RTU.

Applications :

Convient pour des applications éoliennes ou photovoltaïques grâce aux index distincts pour l’énergie importée (consommée) et exportée (produite).

Précision :

0,5% pour l’énergie active et 0.2% les mesures instantanées.

Conformités :

CE, RoHS, REACh.

Standards applicables :

IEC61000-4, IEC61010-1:2001, IEC62052-23:2003, IEC62053-22:2003.

Transformateurs de courant compatibles :

• • Centrale de mesure MAE-96V avec boucles Rogowski: MTCR-24-300, MTCR-36-600, MTCR-100-1000, MTCR-150-3000, MTCR-200-6000.

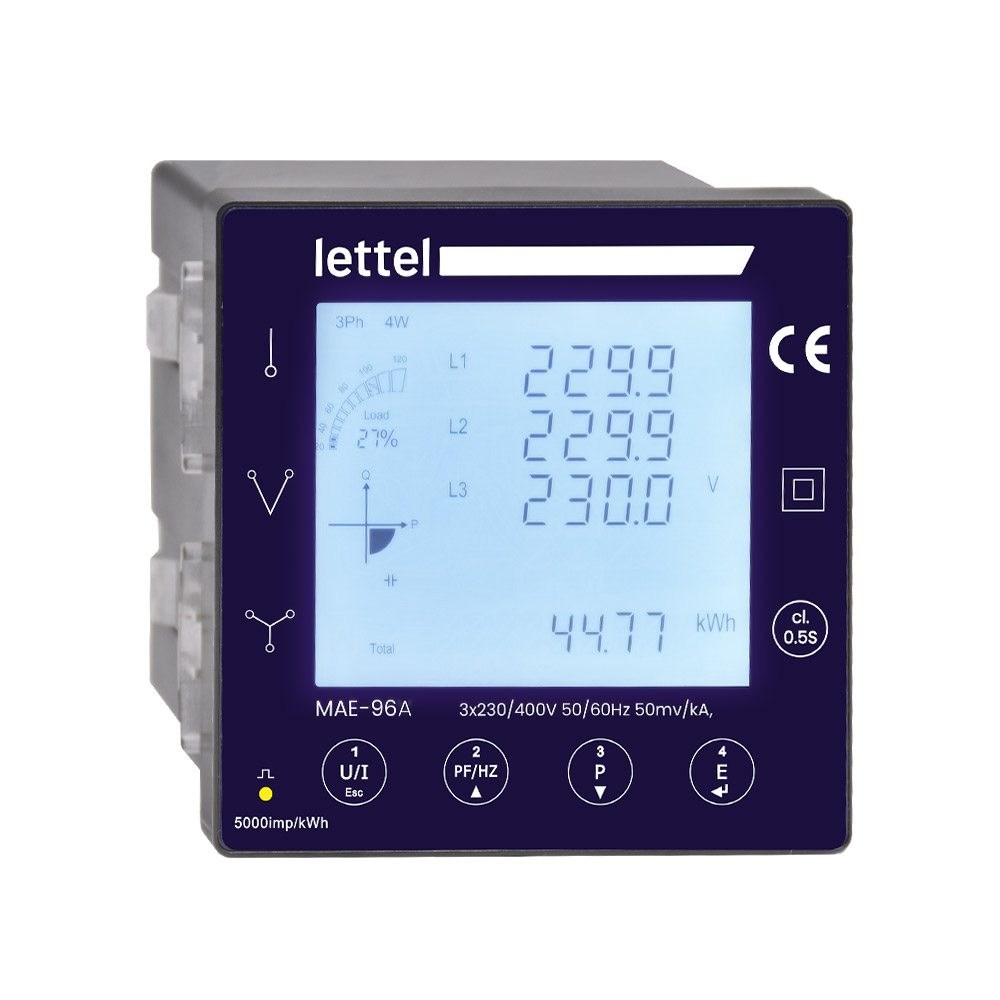

• Analyseur MAE-96A avec tores de courant à secondaire 1A et 5A.
