TC Rogowski Enerclip – 5 modèles jusqu’à 6000A

Description

TC Rogowski Enerclip – 5 modèles jusqu’à 6000A

Les boucles Rogowski ouvrantes et flexibles MSC-TCR associent précision avec facilité d’intégration :

Caractéristiques

  • Électriques :

    capteurs de courant Rogowski pour mesurer l’intensité jusqu’à 6000A.

  • Physiques :

    4 tailles de boucles sont proposées en fonction de la plage de courant à mesurer.
    Raccordement par cordon RJ12 longueur 2,5 m.
    Protection IP68.

  • Montage :

    de type barre ou câble grâce à l’attache-collier fourni ou les accessoires de montage.

  • Intégration :

    souples et flexibles, les boucles de Rogowski sont idéales pour une installation dans une armoire existante ou dans un espace exigu.
    Grâce au noyau ouvrant, possibilité d’installation sans déconnecter les câbles de puissance.

  • Précision :

    le capteur de courant Rogowski offre une précision de 1% linéaire de 10 à 100% de l’échelle de courant mesuré.

  • Conformités :

    CE, RoHS, REACh.

  • Standards applicables :

    EN61010-1:2010 +A1:2019, EN/IEC61010-2-032:2021 +A11:2021, EN/IEC61326-1:2021

  • MSC-Nx :

    module de mesure pour raccordement des boucles.

  • MSC-TCR-TRI :

    connecteur pour associer 3 boucles Rogowski MSC-TCR à un module de mesure MSC-Nx

  • Modules de mesure Enerclip :

    Les boucles de courant Rogowski se raccordent aux modules de mesure Enerclip modèles MSC-N1, MSC-N2, MSC-M4 ou MAP4-34RJ, à l’aide d’un cordon RJ12 MSC-1RJ et un connecteur MSC-TCR-TRI.

  • MTCR-SV :

    support de fixation d’une boucle Rogowski sur une barre à l’aide d’une vis.

  • MTCR-CU :

    câble de longueur 3m avec embout permettant de récupérer le tension prise par la vis de fixation du support MTCR-SV.

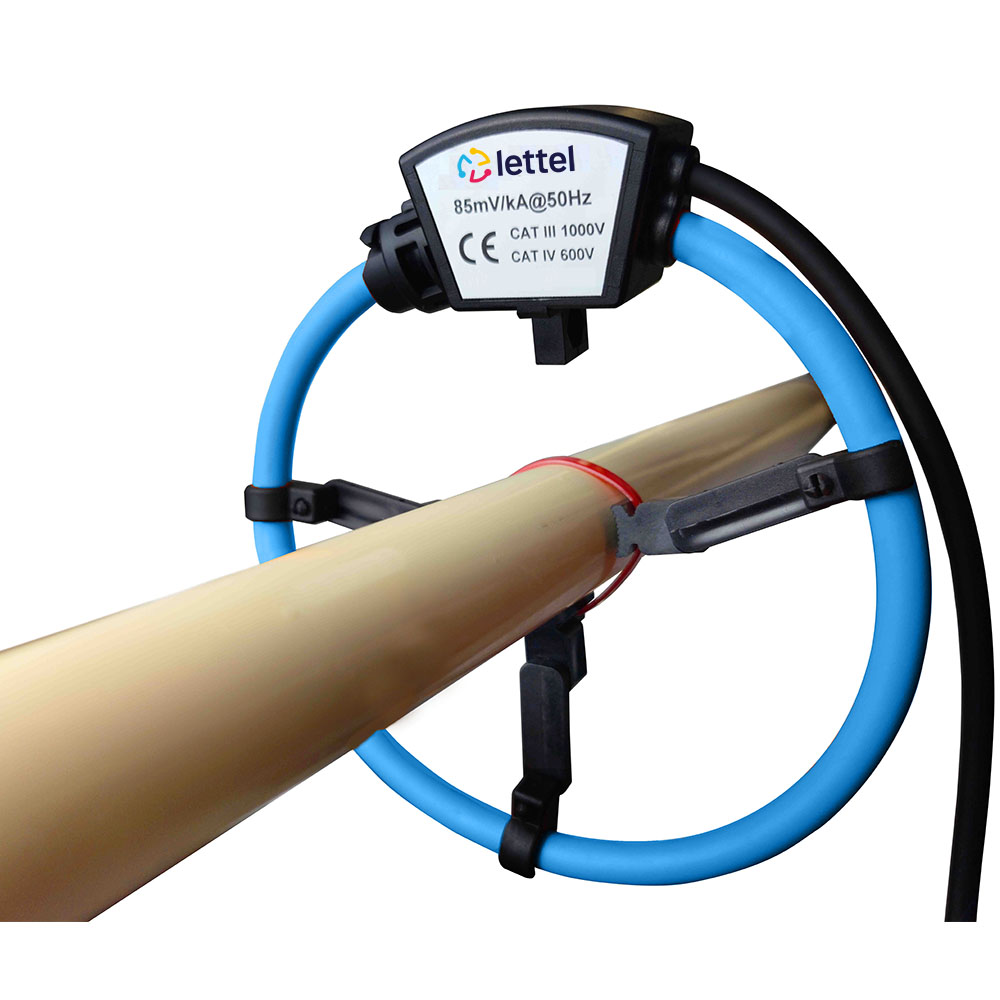

  • MTCR-S3 :

    support de fixation triaxial pour assurer une position centrale du conducteur et garantir une précision 0,5%.

Variantes et codes commandes

TC Rogowski Enerclip – 5 modèles jusqu’à 6000A

Les boucles Rogowski sont proposées en différentes tailles selon la plage de courant à mesurer :

Code commande

Courant primaire

Ouverture pour conducteur

Produit stocké

MSC-TCR-300

300A

Ø 24 mm

instock

MSC-TCR-600

600A

Ø 36 mm

outofstock

MSC-TCR-1000

1000A

Ø 100 mm

instock

MSC-TCR-2000

2000A

Ø 150 mm

instock

MSC-TCR-3000

3000A

Ø 200 mm

instock

MSC-TCR-6000

6000A

Ø 200 mm

instock

Espace téléchargement

TC Rogowski Enerclip – 5 modèles jusqu’à 6000A

Documentations et supports disponibles concernant les capteurs de courant Rogowski à connectique RJ12 :

Documents de Présentation

  • Présentation gamme Enerclip

    pdf

    9.3 mb

  • Catalogue général

    pdf

    33.71 mb

Notices du produit

  • Notice complète

    pdf

    2.69 mb
