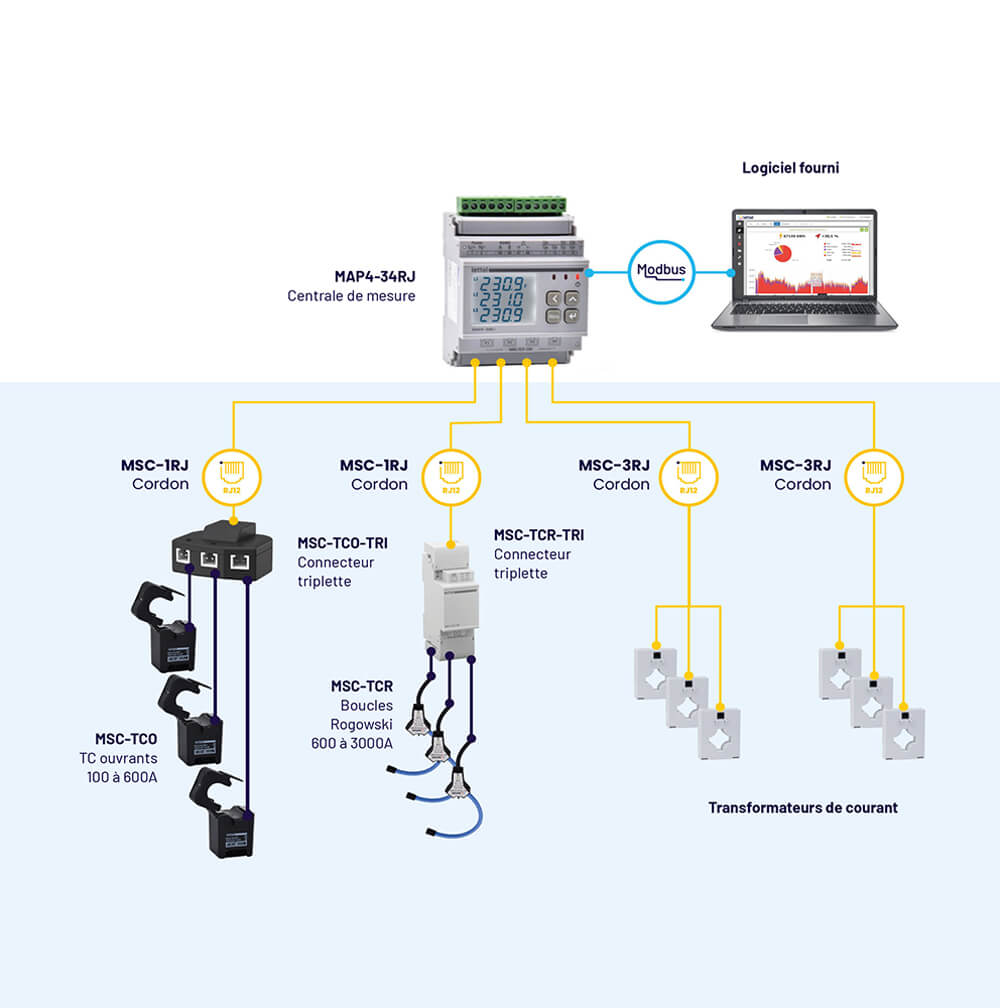

Shéma ENRCLIP

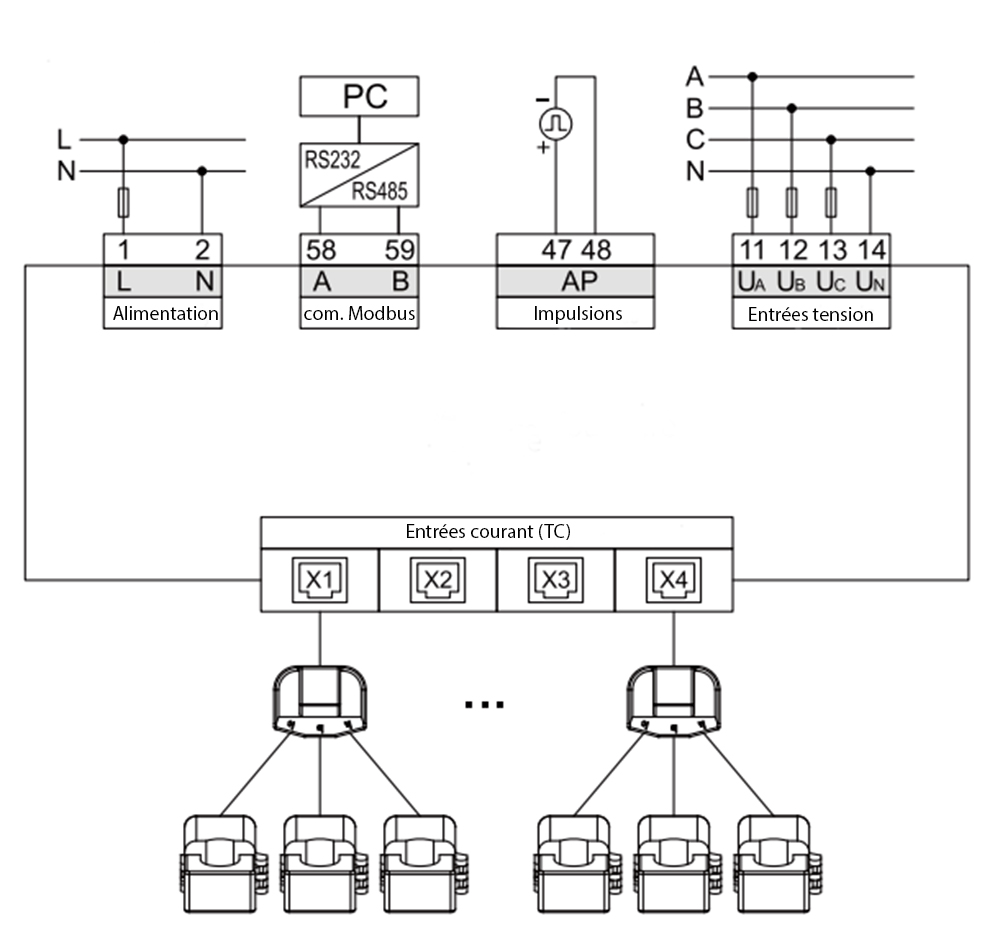

centrale-mesure-schéma-map-34rj

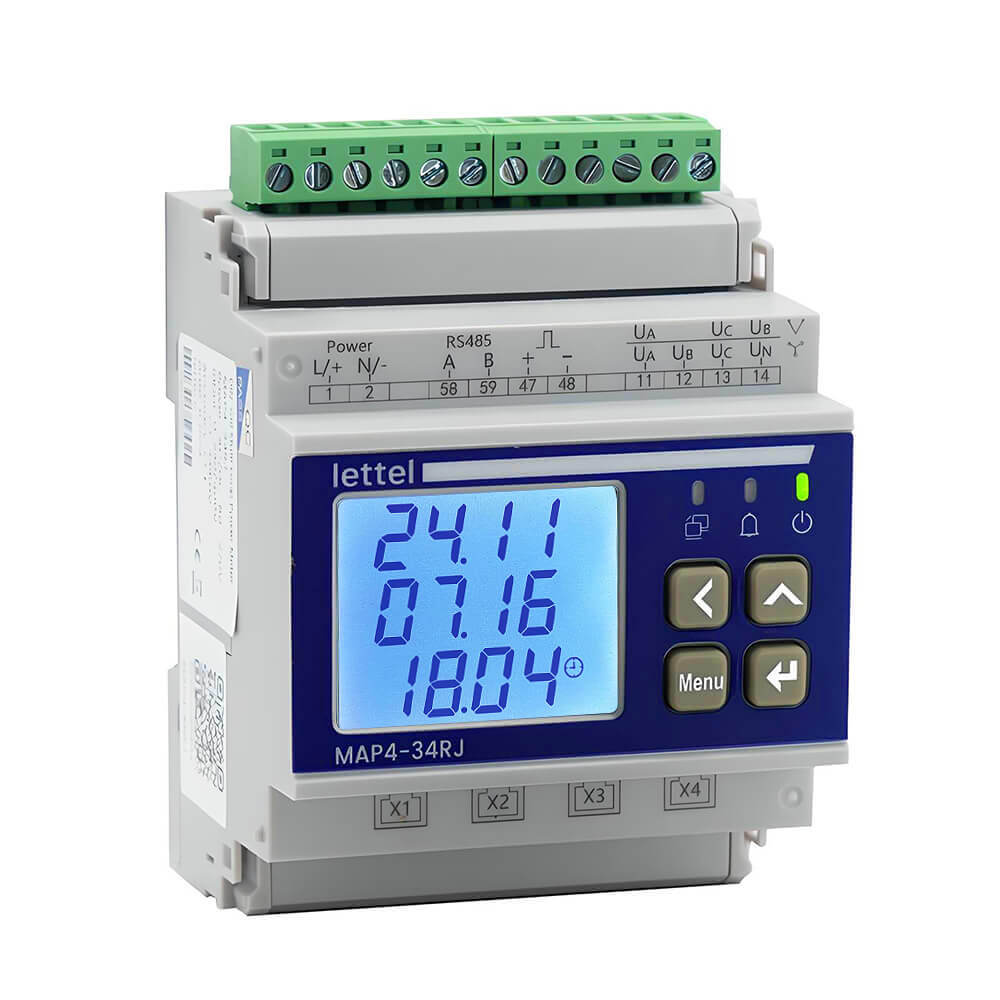

MAP4-34RJ

Centrale de mesure modulaire multi-entrées (max 12) pour TC Enerclip

Description

Centrale de mesure modulaire multi-entrées (max 12) pour TC Enerclip

La centrale de mesure MAP4-34RJ permet une mesure complète et précise de 4 circuits triphasés ou 12 monophasés:

Caractéristiques

  • Électriques :

    Mesure jusqu’à 12 circuits monophasés ou 4 circuits triphasés avec ou sans neutre.
    Alimentation auxiliaire 80 … 270 Vca.
    Raccordement indirect sur transformateurs de courant Enerclip à connectique RJ12 et/ou transformateurs de tension.
    Précision mesure énergie active classe 0,5S.

  • Physiques :

    Montage sur rail-din, boîtier largeur 4 modules.

  • Communication :

    Émetteurs d’impulsions sur énergie active.
    Port Modbus entièrement programmable (parité, vitesse, trame).

  • Multi-mesure :

    Mesure des principales grandeurs électriques pour une analyse détaillée du circuit :

    • énergies actives et réactives, importées et exportées
    • tension
    • courant
    • puissances actives, réactives et apparentes
    • facteur de puissance
    • fréquence
    • demandes
    • valeurs extrêmes
    • déséquilibres
    • harmoniques jusqu’au rang 31
    • et bien d’autres …

  • Modules additionnels :

    Possibilité de rajouter sur le côté du boîtier des modules de communication Lora, Modbus, sorties relais.

  • Compacité :

    Permet l’analyse de 4 circuits triphasés ou 12 monophasés sur un seul appareil de largeur 4 modules.

  • Supervision :

    Visualisation des mesures sur afficheur déroulant ou sur logiciel complet fournit gratuitement.

  • Précision :

    Classe 0,5S pour l’énergie active.

  • Conformités :

    CE, RoHS, REACh.

  • Modules additionnels MMC2-R :

    Pour rajouter des fonctions complémentaires tels qu’une communication Lora, GPRS, NB-Iot ou bien des sorties relais : MMC2-R

  • Centrale de mesure compatible avec les transformateurs de courant :

  • Passerelle de communication :

    Peut-être associé à la passerelle de communication MGLW868 et permettre les échanges via le protocole de communication radio LoRaWAN.
