Transformateurs de courant fermés msc-tcf 200
TC MSC-TCF

MSC-TCF

TC fermés Enerclip – 5 modèles jusqu’à 600A

Description

TC fermés Enerclip – 5 modèles jusqu’à 600A

Les transformateurs de courant fermés MSC-TCF associent précision avec facilité d’intégration :

Caractéristiques

  • Électriques :

    mesure de courant jusqu’à 600A, avec une précision de 0,1%.

  • Physiques :

    4 tailles de boîtiers selon la plage de courant mesurée.
    Le montage du TC s’effectue sur conducteur à l’aide d’un attache-collier ou de vis, sur rail-din ou en saillie.

  • Intégration :

    boîtier compact;
    Raccordement par cordon RJ12.
    3 types de fixation possibles.

  • Précision :

    0,1%.

  • Conformités :

    CE, RoHS, REACh.

  • Modules de mesure MSC-Nx :

    à raccorder à un module de mesure MSC-Nx.

  • Modules de mesure Enerclip :

    Les transformateurs de courant se raccordent aux modules de mesure Enerclip modèles MSC-N1, MSC-N2, MSC-M4 ou MAP4-34RJ, à l’aide d’un cordon RJ12 MSC-3RJ

Variantes et codes commandes

TC fermés Enerclip – 5 modèles jusqu’à 600A

Les transformateurs d’intensité MSC-TCF sont disponibles dans 4 tailles de boîtiers selon la plage de courant mesuré :

Code commande

Courant primaire

Ouverture pour conducteur

Produit stocké

MSC-TCOF-30

30A

Ø 8 mm

instock

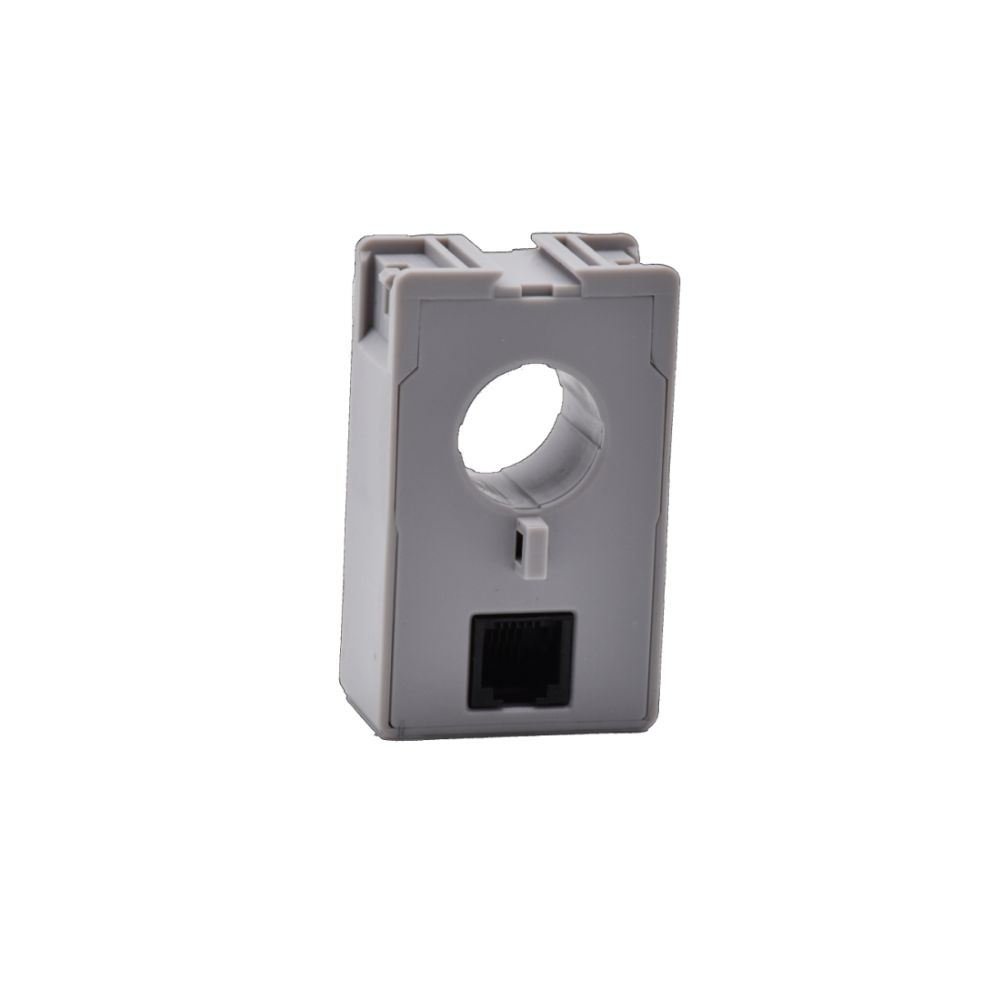

MSC-TCF-100

100A

Ø 18 mm

instock

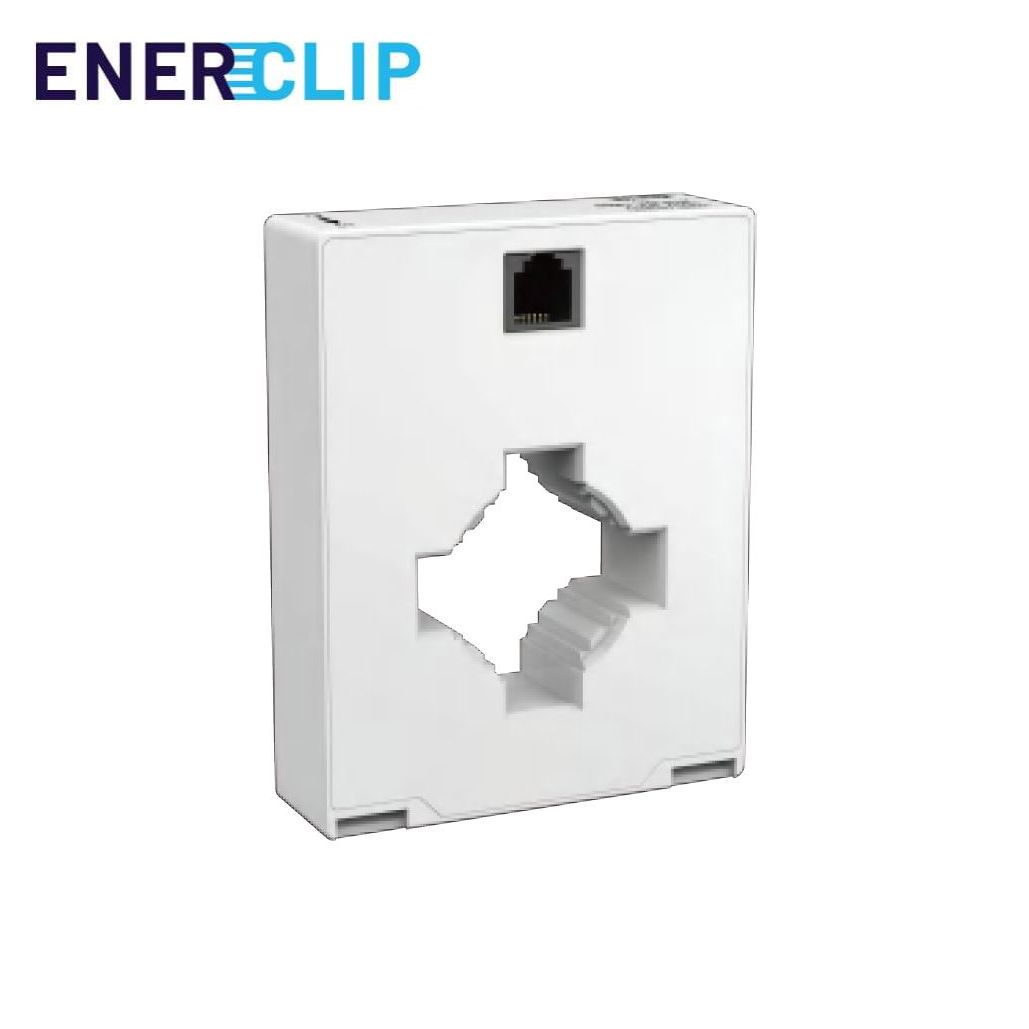

MSC-TCF-200

200A

Ø24 / 12×32 mm

instock

MSC-TCF-400

400A

Ø29 / 12×42 mm

instock

MSC-TCF-600

600A

Ø29 / 12×42 mm

instock

Espace téléchargement

TC fermés Enerclip – 5 modèles jusqu’à 600A

Documentations relatives aux TC fermés MSC-TCF :

Documents de Présentation

  • Présentation gamme Enerclip

    pdf

    9.3 mb

  • Catalogue général

    pdf

    33.71 mb

Notices du produit

  • Notice complète

    pdf

    2.69 mb
