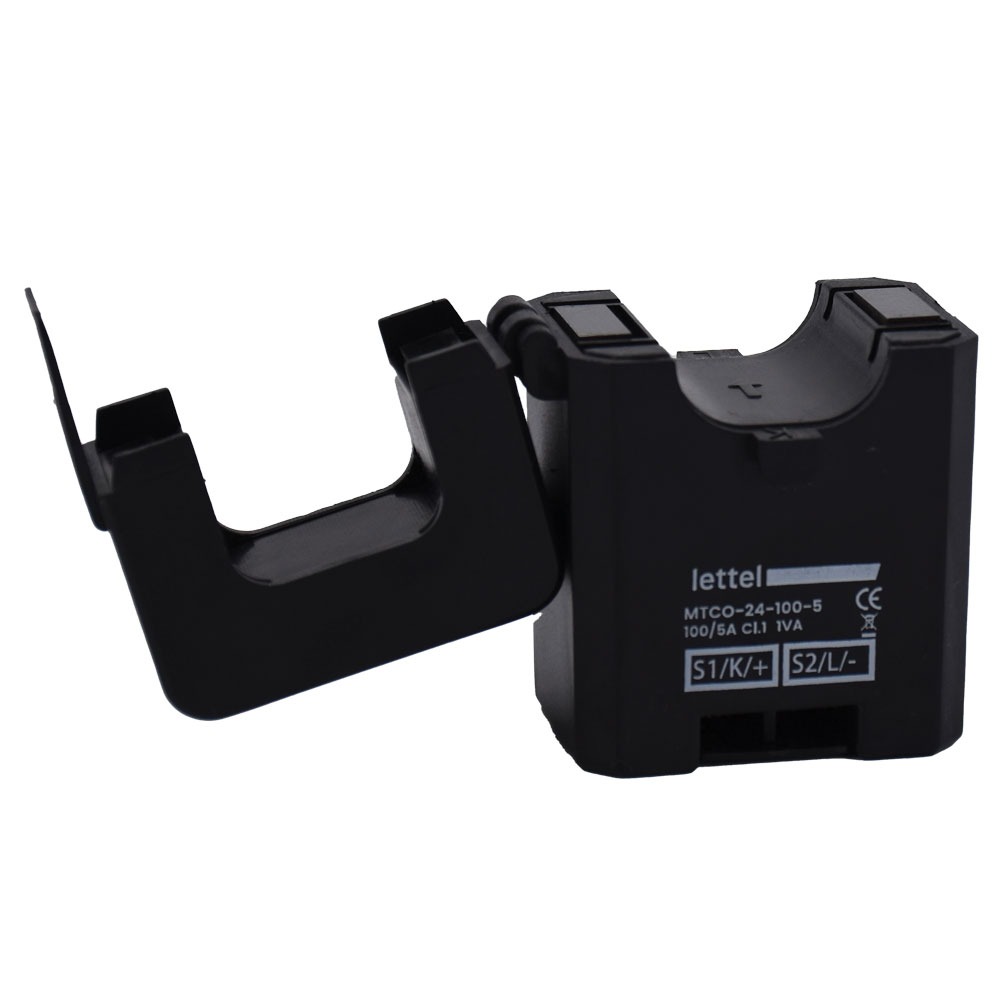

tore d'intensité ouvert mtco-24

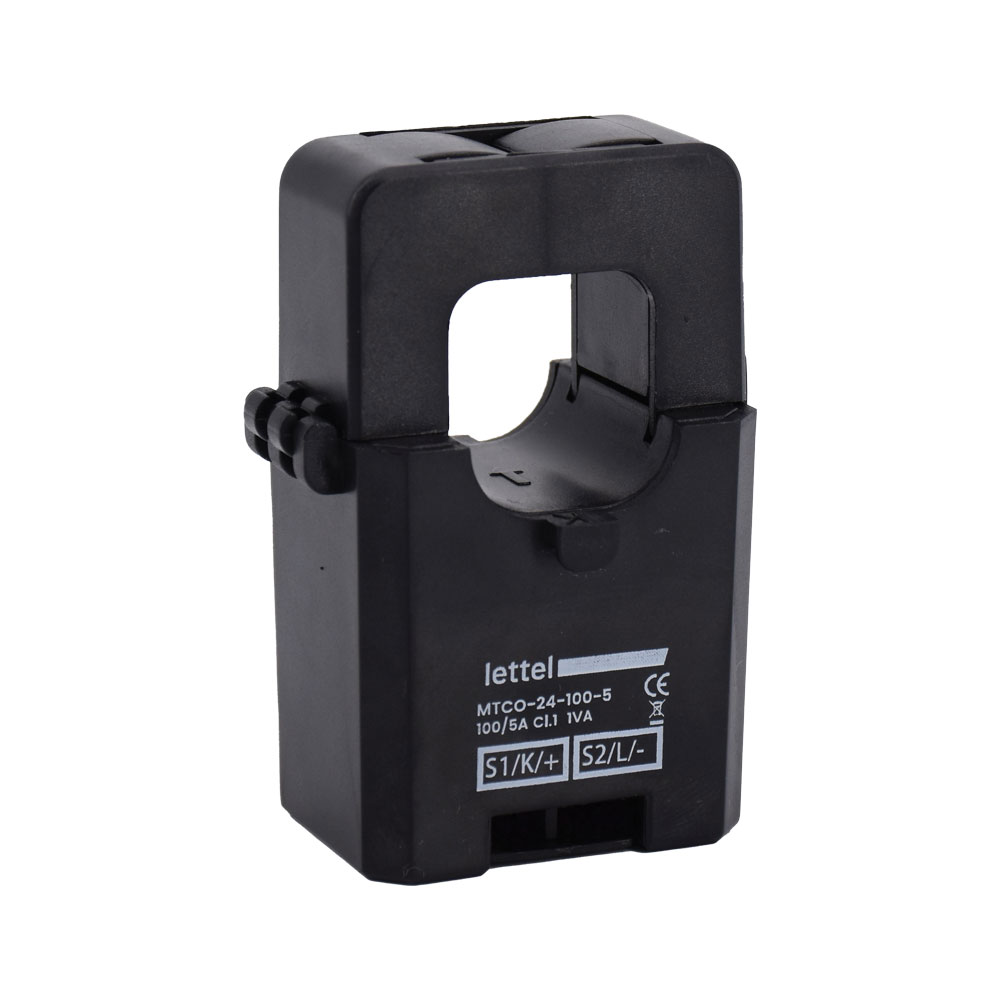

tc ouvrant mtco-24
capteur de courant ouvrant mtco-24
schema-tc-clip-mtco-24

MTCO-24

Transformateurs de courant ouvrants 100 à 300/5A – Ouverture Ø24 mm

Description

Transformateurs de courant ouvrants 100 à 300/5A – Ouverture Ø24 mm

Les transformateurs de courant ouvrants MTCO associent précision avec simplicité d’intégration :

Caractéristiques

  • Électriques :

    transformateurs pour courant primaire de 100 à 300A selon modèles.
    Secondaire 5A
    Précision classe 1.

  • Physiques :

    le boîtier de ce transformateur d’intensité a pour dimensions H75, L53, P41,4 mm et une ouverture pour conducteur type câble Ø 24 mm maxi.
    Le montage du TC s’effectue sur conducteur à l’aide d’un attache-collier.

  • Précision :

    classe 1.

  • Cahiers techniques  :

    – Les transfo de courant

  • Intégration :

    grâce à leur noyau ouvrant, ces transformateurs de courant peuvent être installés sans déconnexion des câbles de puissance. Possibilité de fixer un attache-collier pour maintenir le TC sur le conducteur.

  • Sécurité :

    caches-bornes pour éviter tout risque de contact fortuit avec les bornes de raccordement électrique.

  • Conformités :

    CE, RoHS, Reach.

  • Standards applicables :

    EN61869-1:2009, EN61689-2:2012.

  • Courant primaire :

    Autres valeurs.

  • Courant secondaire :

    1A, mV, mA.

  • Classe de précision :

    0,5%

  • Sortie fils :

    Longueur personnalisable.

  • Compteur ou centrale de mesure :

    le compteur ou la centrale de mesure associée doit avoir une entrée pour courant 5A.

  • Compatibilité :

    Tore de courant compatible avec tout type de compteurs électriques ou centrales de mesures à entrée 5A.

Variantes et codes commandes

Transformateurs de courant ouvrants 100 à 300/5A – Ouverture Ø24 mm

La série des transformateurs d’intensité MTCO-24 se décline pour courant primaire de 100 à 300A :

Code commande

Type de TC

Courant primaire

Produit stocké

MTCO-24-100-5

Ouvrants

100A

instock

MTCO-24-200-5

Ouvrants

200A

instock

MTCO-24-300-5

Ouvrants

300A

instock

Espace téléchargement

Transformateurs de courant ouvrants 100 à 300/5A – Ouverture Ø24 mm

Documents techniques des tores ouvrants MTCO-24 :

Documents de Présentation

  • Présentation gamme Enersens série MTCO

    pdf

    0.69 mb

  • Catalogue général

    pdf

    33.71 mb

Notices du produit

  • Notice complète

    pdf

    1.59 mb
