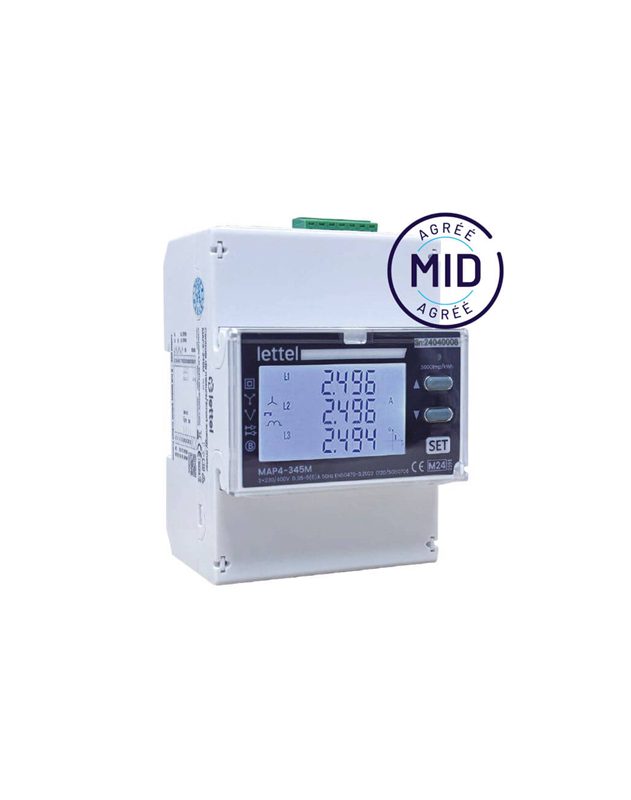

MAP4-345M Centrale de mesure MID

Extension de la gamme de centrales de mesure MAP4

Afin de répondre aux besoins de sa clientèle, Lettel complète sa gamme de centrales de mesure Enerliz par un modèle certifié MID adapté pour des applications de refacturation de l’énergie mesurée.

Avec plus de 300 variables électriques mesurés, des fonctionnalités étendues et la certification MID, la centrale de mesure MAP4-345M convient à la plupart des applications de suivi des consommations et de surveillance de la qualité du signal électrique.

Les caractéristiques de la centrale de mesure

L’intégration

Montage modulaire

La centrale de mesure est proposée dans un boîtier de largeur 70 mm (4 modules) à clipser sur le rail-din d’un coffret électrique.

Montage encastré

Le support de montage MAP4-345M-FE permet d’encastrer la centrale sur une porte d’armoire électrique, dans une découpe de 92×92 mm.

Les variables électriques mesurés

La centrale de mesure MAP4-345M permet une analyse complète du circuit électrique :

• Mesure U, I, P, Q, S, F, PF en instantanée, mini/maxi, moyennes, par phase et totale,
• Calcul des harmoniques U & I jusqu’au rang 41,
• Demandes P et I par phase et totale
• Énergies active et réactive, importée et exportée, par phase et totale, en double tarif par contact externe.

Les fonctionnalités

La communication intégrée

Les données de la centrale sont exportables en RS485 modbus. Un logiciel gratuit est disponible sur demande afin de consulter les données sur une interface claire et conviviale.

2 émetteurs d’impulsions permettent d’exporter le flux de consommation électrique.

Le comptage en double-tarif

Piloté par un contact externe, le contact double tarif permet de mesurer les consommations électriques en heures pleines et heures creuses, mais également de mesurer l’énergie produite par 2 sources d’alimentation différente, par exemple la fourniture Enedis et celle d’un groupe électrogène de secours.

Enregistrement des index d’énergie active

La mémoire interne de la centrale permet d’enregistrer les index d’énergie active (kWh) selon une fréquence définie par l’utilisateur. Cette fonction permet de connaître l’évolution de la consommation dans le temps.

La certification MID

L’agrément MID permet de refacturer l’énergie mesurée en toute légalité.

Sortie relais

Un relais pilotable via Modbus permet d’activer un circuit électrique à distance.

L’utilisation

Le grand afficheur interface les données sur plusieurs lignes et permet la visualisation des données des 3 phases sur la même page.

Les touches permettent une navigation simple dans les menus.

Les applications

Avec des caractéristiques aussi étendues et la certification MID, la centrale de mesure MAP4-345M répond aux besoins de :

• Suivi des consommations électriques
• Refacturation de l’électricité mesurée
• Surveillance de la qualité du signal électrique
• Pilotage de circuits électriques à distance

Sa communication intégrée permet d’intégrer les données mesurées sur un logiciel de gestion centralisé type GTB et GTC, afin de répondre aux exigences du décret tertiaire et décret BACS.
