Les centrales de mesure sous disjoncteur moulé

Introduction

Afin de répondre aux besoins de sa clientèle de tableautiers, Lettel a développé une solution de mesure électrique tout-en-un intégrée directement sous le disjoncteur moulé : la gamme MAD.

Cette solution innovante offre des avantages uniques en termes de performances, d’intégration, de sécurité et de fiabilité.

Présentation de la gamme
et caractéristiques

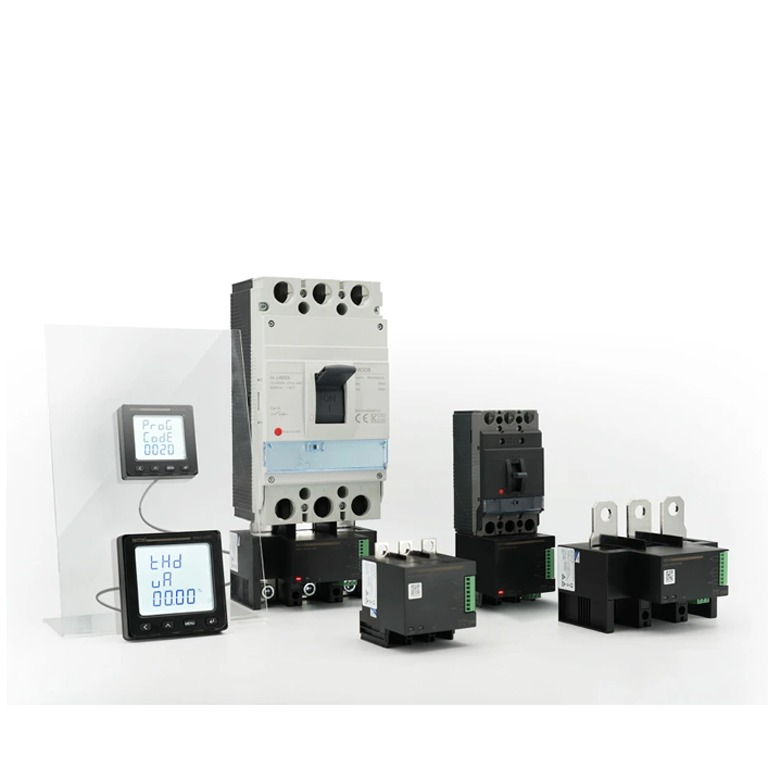

La centrale de mesure est déclinée en 7 tailles de boîtiers couvrant une plage de d’intensité de 63 à 630A. Les dimensions des boîtiers sont parfaitement compatibles avec les disjoncteurs moulés actuels des principaux fabricants.

Elle se raccorde directement sur les bornes de sortie des 3 phases du disjoncteur moulé, à l’aide des accessoires et de la visserie fournie.

La centrale de mesure offre de nombreuses fonctionnalités :

Mesure et enregistrement d’une multitude de variables électriques pour une analyse complète d’un circuit triphasé ou tétraphasé  :

• Mesures instantanées
• Énergies importées et exportées, en multi tarif
• Qualité du signal dont les harmoniques jusqu’au rang 31

Surveillance du réseau avec la programmation d’alarmes et l’enregistrement d’évènements.

Pilotage des circuits par le biais de 2 entrées digitales, utilisées pour remonter l’état de circuits électriques, et 1 sortie relais pilotable par commande Modbus ou programmable sur atteinte de seuils afin de réaliser des fonctions de surveillance ou de délestage automatique.

La communication RS485 Modbus intégrée permet une lecture des données sur le logiciel fournit ou sur un logiciel de supervision centralisé

Centrale de mesure intégrée avec afficheurLes données mesurées sont consultables :

• A distance grâce à la communication Modbus, soit sur le logiciel fourni, soit sur un logiciel tiers.
• Localement à l’aide d’afficheurs optionnels. De format 96×96 ou 72x72mm, ils s’encastrent sur la porte de l’armoire électrique, dans une découpe de diamètre 26mm ou carrées. Un unique cordon RJ12, proposé en différentes longueur, relie l’afficheur à la centrale de mesure.

Les avantages

Du fait de sa conception « tout-en-un » et son intégration en sortie de disjoncteurs, la solution MAD permet d’améliorer la fiabilité tout en réduisant les coûts d’installation.

L’économie de temps et de matériel par rapport à la mise en place d’une centrale de mesure traditionnelle est considérable.

Avec MAD tout est intégré ! Vous vous épargnez l’installation et le raccordement des 3 transformateurs de courant, des prises de tension avec leurs protections par 3 portes fusibles ou disjoncteurs.

La réduction du nombre de composants et de connexions électriques augmente la fiabilité et la sécurité car les risques de maintenance sont drastiquement réduits.

Lettel à vos côtés !

Que vous soyez tableautier, intégrateur ou installateur, Lettel vous accompagne avec des solutions innovantes qui associent performances avec fiabilité.
La solution de mesure électrique MAD a été conçue dans cet esprit. Sa méthode d’installation améliore la fiabilité et la sécurité de l’installation tout en réduisant les coûts.

N’hésitez pas à solliciter nos équipes pour toute demande !
