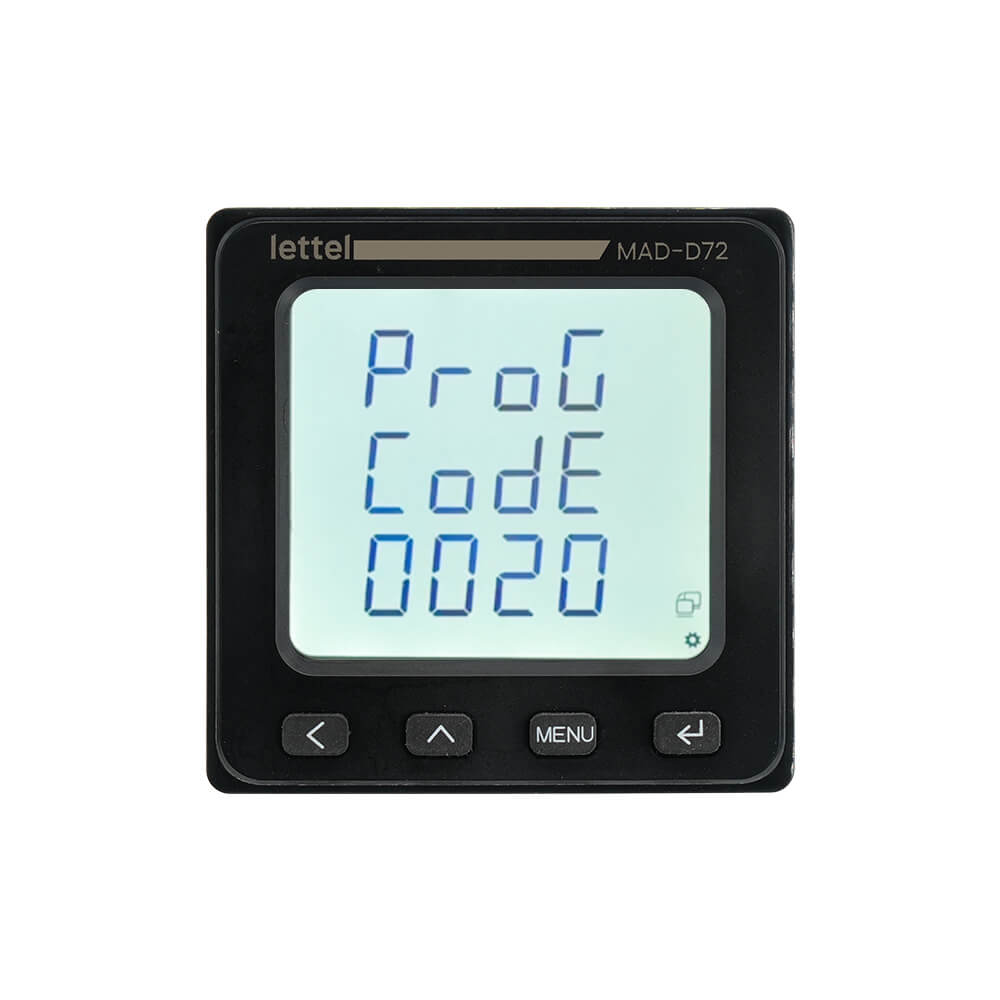

MAD-D72/96

Name: Écran LCD à encastrer sur porte d'armoire électrique | Lettel
Availability: instock

Afficheurs encastrables pour centrale de mesure MAD

Description

Afficheurs encastrables à associer aux centrales de mesure MAD de 63 à 250A et de 400 à 630A :

Boîtier et installation :
Les afficheurs sont proposés en 2 dimensions, pour encastrement sur porte d’armoire électrique :
- MAD-D96 : face avant 96x96mm à encastrer dans découpe Ø26, 67×67, 72×72 ou 91x91mm.
- MAD-D72 : face avant 72x72mm à encastrer dans découpe Ø26mm.
La profondeur derrière panneau n’est que de 20mm, auquel il faut rajouter le cordon RJ12.
Raccordement :
Un unique cordon RJ12 relie l’afficheur à la centrale de mesure MAD associé. Aucun autre câblage n’est requis.
Afficheur et interface :
Affichage LCD grand format, sur 4 lignes, avec rétroéclairage réglable.

4 touches permettent de naviguer dans le menu.

Mesures affichées :
Les données affichées sur le menu déroulant sont les suivantes :
- Valeurs instantanées : Tension par phase et du neutre | Courant par phase et neutre | Puissances actives réactives, apparentes, par phase et total | Facteur de puissance par phase et total | Fréquence.
- Énergies : Actives et réactives, importées et exportées | Apparente | Réactive 4 quadrants | Comptage en 4 tarifs
- Analyse : Valeurs moyennes | Demandes | Valeurs extrêmes
- Qualité réseau : Déséquilibres U et I | Taux de distorsions et contenus harmoniques U et I jusqu’au rang 31.

Les afficheurs LCD sont proposés en 2 formats différents :

MAD-D72

72×72 mm

instock

MAD-D96

96×96 mm

instock

Documentations disponibles pour la solution de centrales de mesure intégrées MAD :
