MAE-72V/A

MAE-72V/A

Name: Analyseur de réseau électrique encastrable format 72x72 | Lettel
Availability: instock

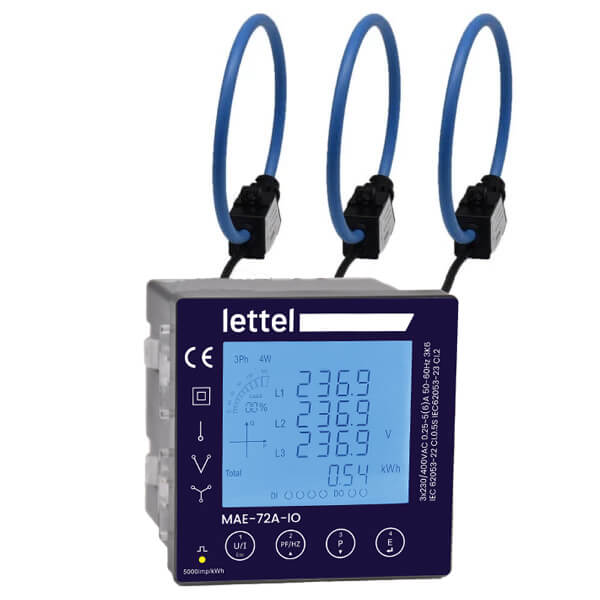

Centrale 72×72 pour TC Rogowski ou TC 1/5A – Modbus et sorties relais

Description

MAE-72 est un analyseur de réseau qui mesure les principales grandeurs électriques d’un circuit triphasé. Les données sont consultables en local sur l’afficheur LCD ou à distance via la communication Modbus. Son format compact de 72×72 mm ainsi que l’association des boucles Rogowski facilite son intégration dans une armoire électrique.

Caractéristiques

Électriques :
L’analyseur de réseau électrique MAE-72 mesure un réseau monophasé, triphasé ou tétraphasé.
Alimentation auxiliaire 85-270Vca.
Selon modèle, la centrale de mesure peut être associé à des boucles Rogowski (signal mV) ou à des transformateurs de courant de secondaire 1A ou 5A.
Précision 0.5S pour l’énergie active et 0.2 pour les mesures instantanées.
Communication :
Port RS485 Modbus entièrement programmable.

Les sorties relais peuvent être utilisées en émetteurs d’impulsions.
Entrées et sorties :
L’analyseur de réseau MAE-72 est équipé de 4 entrées digitales et 2 sorties relais
Physiques :
La centrale de mesure MAE-72 s’encastre sur une porte d’armoire ou tableau électrique, dans une découpe de 68×68 mm.
Boîtier dimensions 72×72, profondeur 68 mm.
Afficheur LCD rétroéclairé.
Raccordement sur borniers à vis débrochables.

Fonctionnalités

Données mesurées :
L’analyseur de réseau mesure et affiche les données électriques suivantes :
– Mesures instantanées : tensions simples et composées, fréquence, courant par phase et du neutre, puissances PQS, puissances fondamentales V/A/P/Q/S, facteur de puissance par phase et total.
– Énergies : active, réactive, apparente, importées et exportées, par phase et totales.
– Qualité du réseau : taux de distorsions harmoniques tension et courant, harmoniques individuelles jusqu’au rang 31.
– Enregistrements : demandes, valeurs extrêmes.
Pilotage de circuits et alarmes :
Les 2 relais sont programmables sur atteintes de seuils mini ou maxi de courant, tension, puissance, déséquilibre entre phase, … permettant :

– d’alerter en cas de signal électrique anormal

– de protéger les circuits électriques

– de réaliser des fonctions d’alarme en cas d’avarie ou signal inapproprié

– de réaliser du délestage automatique en cas de surcharge.
Remontée d’état de circuits électrique :
Les 4 entrées digitales permettent de connaître l’état de circuits ou appareils électriques annexes et d’alerter en cas de défaillance ou coupure d’un circuit.

Avantages

Intégration :
La centrale de mesure MAE-72V-IO permet le raccordement de capteurs de courant Rogowski modèles MSC-TCR, offrant les avantages suivants :
– Ouvrantes et flexibles, les boucles Rogowski sont idéales pour une intégration dans un espace exigu ou rajoutées dans une armoire existante.
– Précision excellente et linéaire sur toute l’échelle.
– Sécurité accrue : ni échauffement ni surcharge possible.
– Maintenance facilitée : possibilité de déconnecter le secondaire à pleine charge.
Utilisation :
Visualisation des mesures en local sur écran LCD à 4 lignes de données et barregraphes, ou à distance via la communication Modbus RTU.
Applications :
Convient pour des applications éoliennes ou photovoltaïques grâce aux index distincts pour l’énergie importée (consommée) et exportée (produite).
Précision :
0,5% pour l’énergie active et 0.2% les mesures instantanées.

Normes et certifications

Conformités :
CE, RoHS, REACh.
Standards applicables :
IEC61000-4, IEC61010-1:2001, IEC62052-23:2003, IEC62053-22:2003.

Produits associés

Transformateurs de courant :
L’analyseur MAE-72 peut être associé, selon modèle, à des capteurs de courant de type boucles Rogowski modèles MTCR ou à des transformateurs de courant à sortie 1A ou 5A.
Transformateurs de courant compatibles :
– Centrale de mesure MAE-72V-IO avec boucles Rogowski: MTCR-24-300, MTCR-36-600, MTCR-100-1000, MTCR-150-3000, MTCR-200-6000

– Analyseur MAE-72A-IO avec tores de courant à secondaire 1A et 5A: Accéder à la page
