SVEI3-B
Avertisseur à 3 leds vert/jaune/rouge et buzzer intégré
Description
Les avertisseurs SVEI3 sont utiles pour alerter en cas de défaut sur un circuit électrique :
Caractéristiques
-
Électriques :

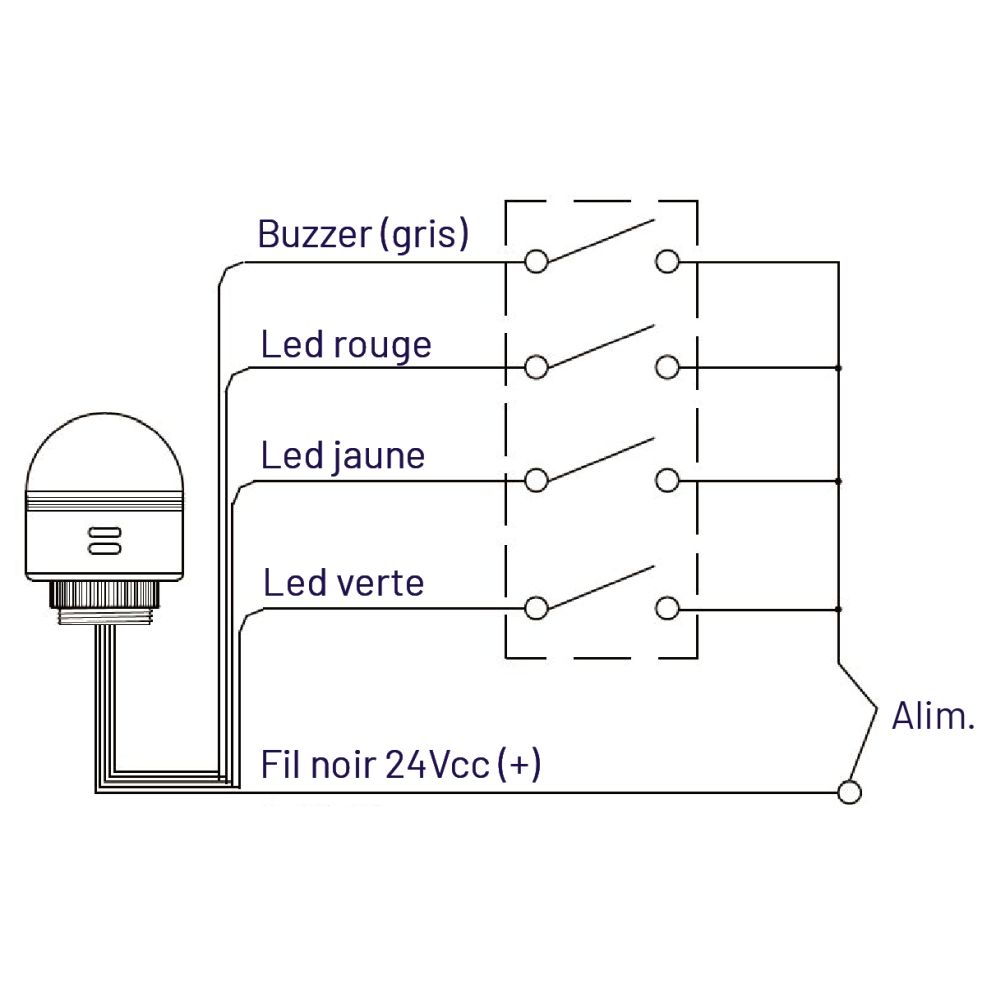

les avertisseurs lumineux svei3-B s’alimentent en 24Vcc sur 1 fil commun (+) et 4 fils (-) correspondant à chaque couleur de led (rouge, jaune orangé et vert) et au buzzer
-
Raccordement :

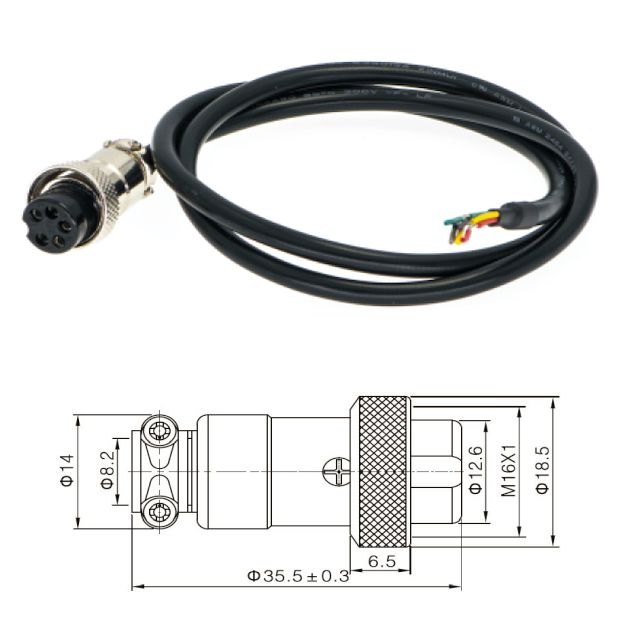

par connecteur type aviation et fils de longueur 70 cm.
-
Physiques :

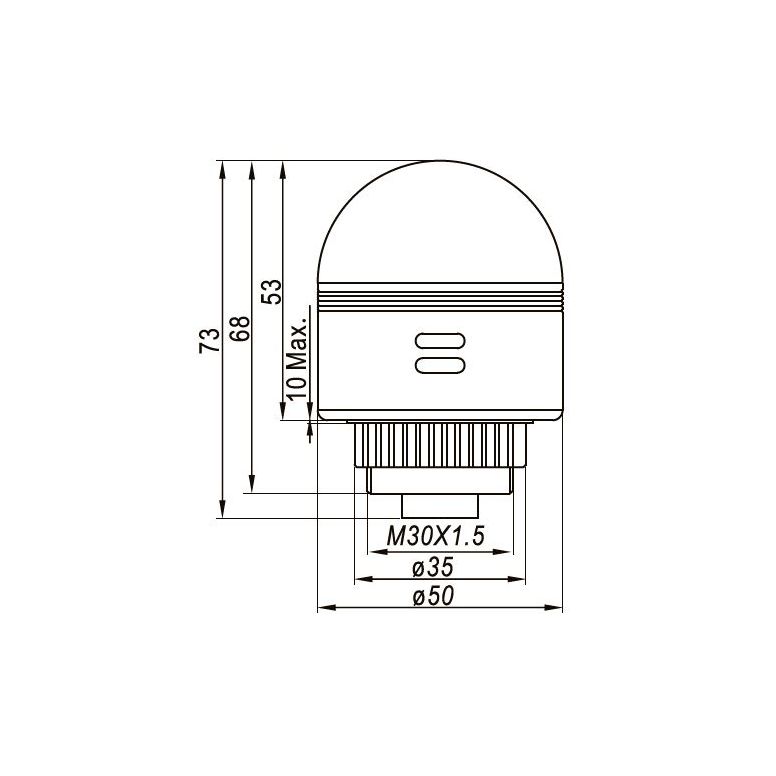

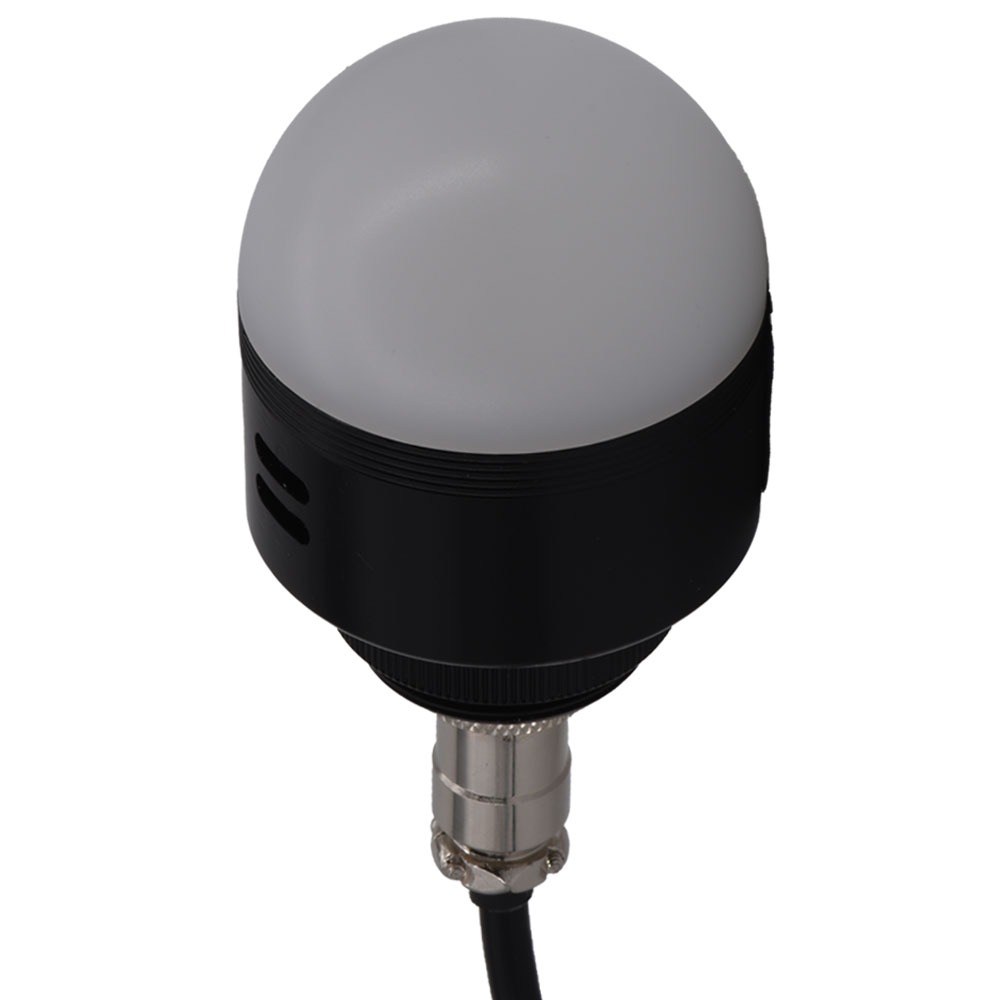

voyants tri-led avec buzzer intégré, à encastrer dans une découpe de diamètre 30 mm, épaisseur du panneau de fixation max 10 mm. Possibilité de montage en saillie avec l’accessoire SVEI3-FS1.
Corps en aluminium et tête en PC auto-extinguible UL94-VO.
Indice de protection IP65.
Serrage par écrou métallique.
Fonctionnalités
-

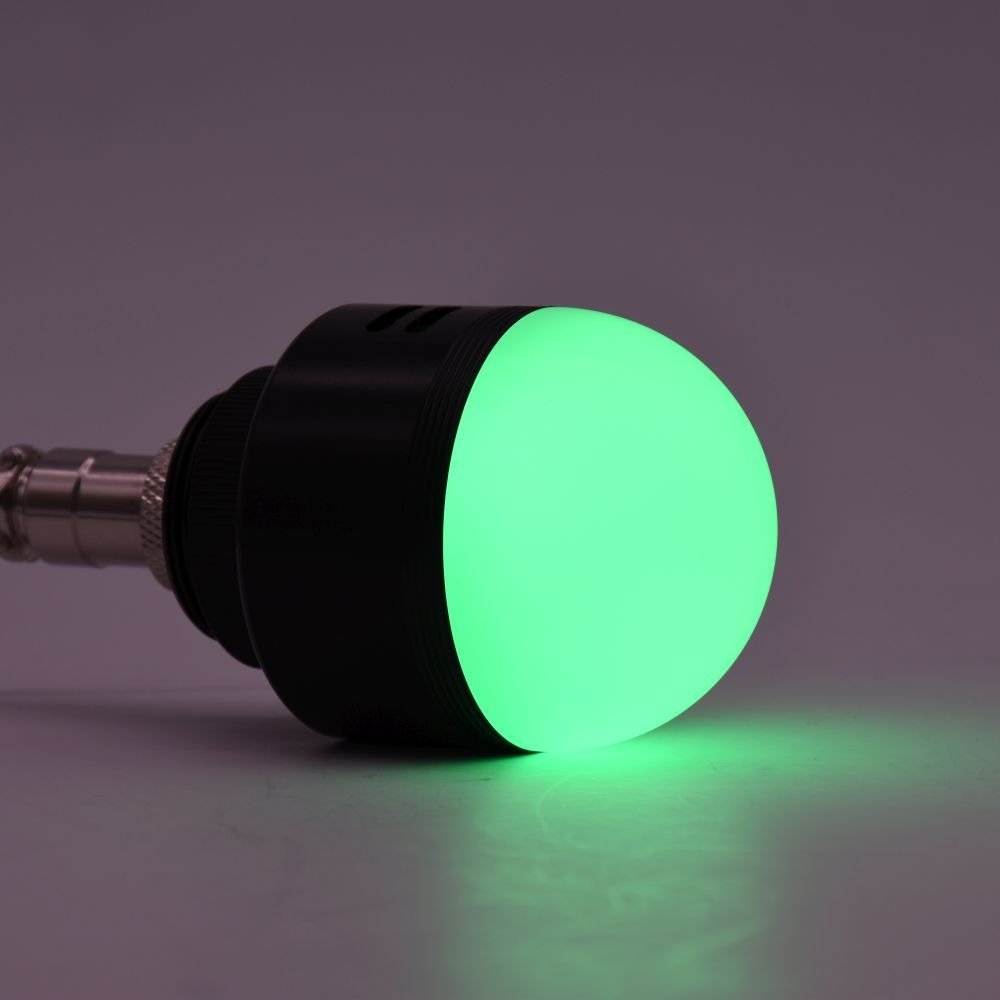

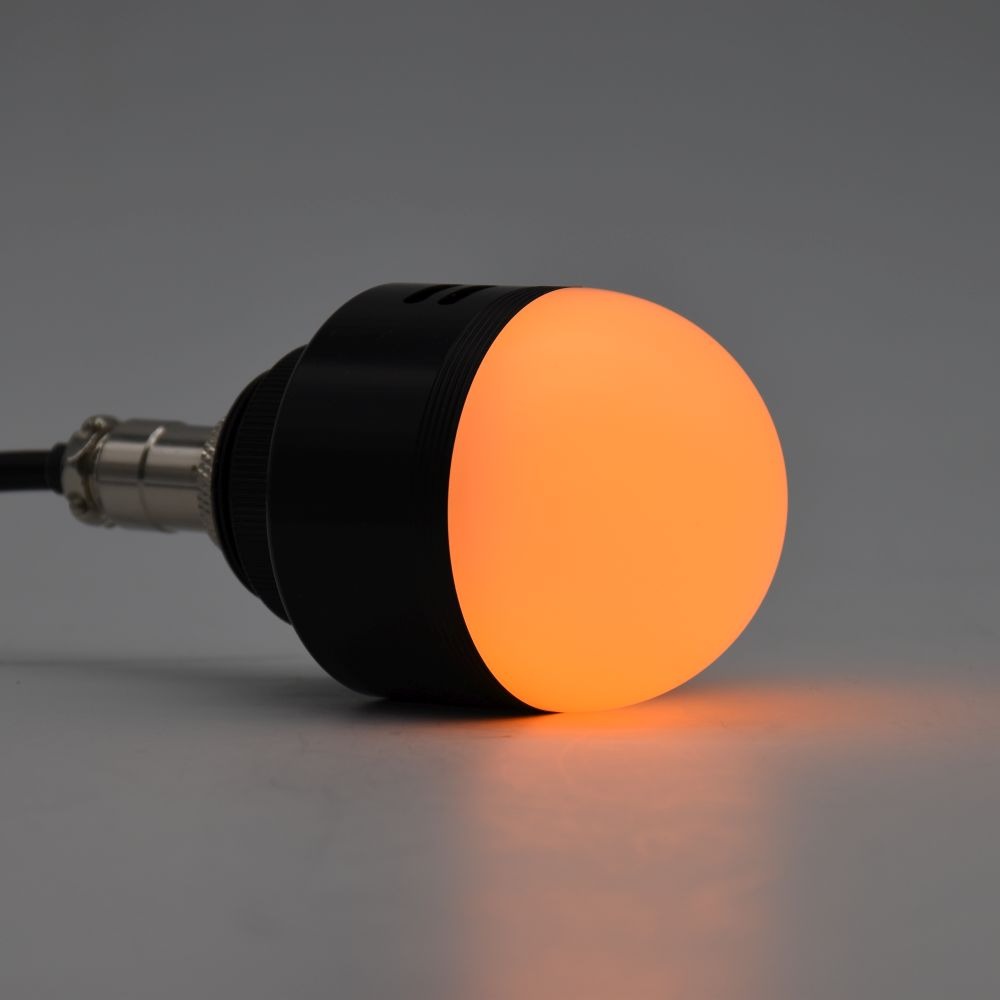

Avertisseur lumineux :
avec sa tête proéminente en forme de champignon et la haute luminosité des led, cette unité de signalisation est idéale pour alerter efficacement en cas de défaillance d’un circuit électrique.
Il est généralement installé sur un porte de coffret ou armoire de distribution électrique. -
Avertisseur sonore :
l’unité de signalisation est équipée d’un buzzer qui émet un signal sonore continu ou intermittent selon le modèle, d’une puissance de 70 à 80 Db (à 1 m),
Avantages
-
Étanchéité :
avec son indice de protection IP65, ce voyant lumineux peut être installé en extérieur en toute sécurité.
-
Simplicité de raccordement :
aucun risque d’erreur de câblage grâce à la correspondance entre la couleur de l’isolant de chaque fil et celle de la led correspondante.
-
Maintenance facilité :
le connecteur type aviation avec détrompeur permet de remplacer le champignon à led sans intervenir sur le raccordement électrique.
Normes et certifications
-
Conformités :
CE, RoHs, Reach.
-
Standard applicable :
EN61547-2000
Produits associés
-
SVEI3-FS1 :
accessoire pour montage en saillie.
-
Accessoires :
Fixation en saillie possible à l’aide de l’accessoire SVEI3-FS1
ressources
-
Cahiers techniques :
-
Articles :
Variantes et codes commandes
Selon le modèle, les indicateurs SVEI3-B émettent un signal lumineux et sonore continu ou intermittent :
Code commande
Type de signal
Produit stocké
SVEI3-BC-RYG-24
Continu
instock
SVEI3-BA-RYG-24
Intermittent
instock
