MTCCO-21

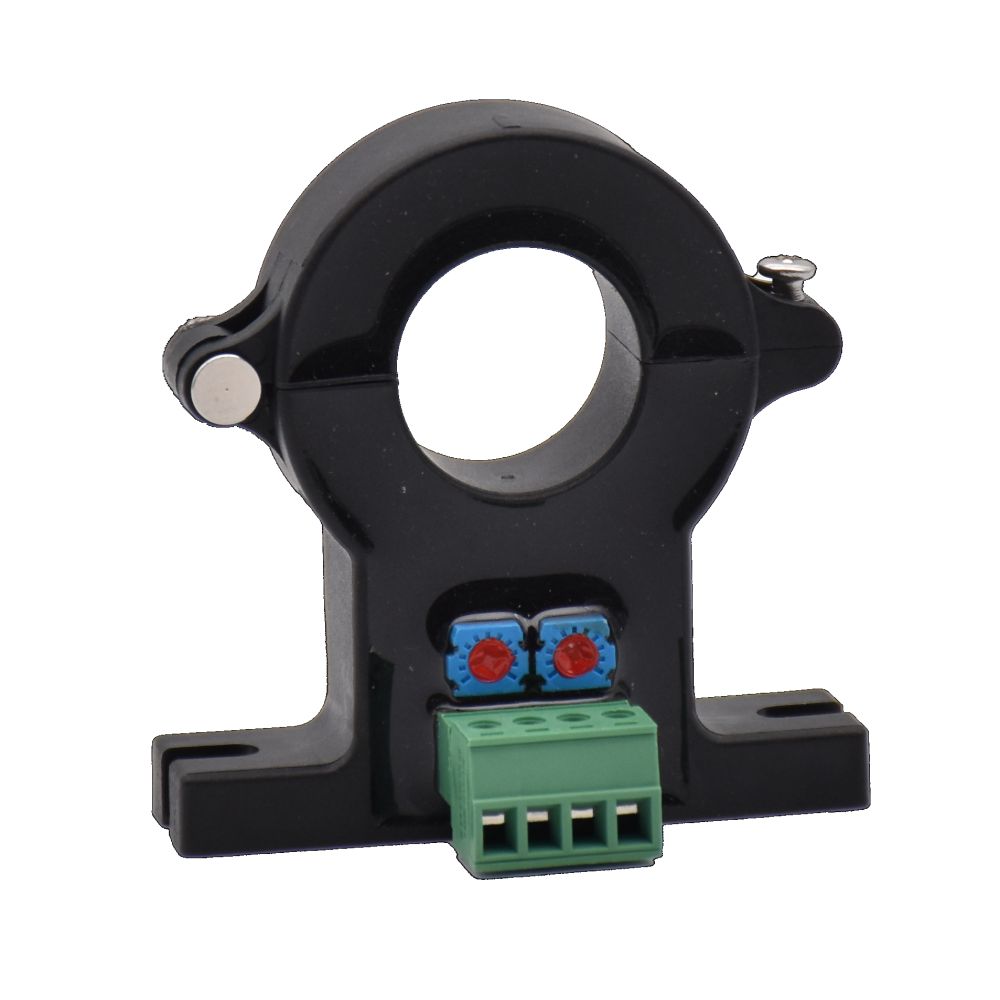

Capteurs à effet Hall ouvrants de 50 à 600A – Ouverture Ø21 mm

Description

Les capteurs de courant à effet hall MTCCO associent précision avec simplicité d’intégration

Caractéristiques

  • Électriques :

    plage de courant de 50 à 900A selon modèles.
    Entrée et sortie 12Vcc.
    Précision classe 1.

  • Physiques :

    ouverture pour câble Ø21 mm.

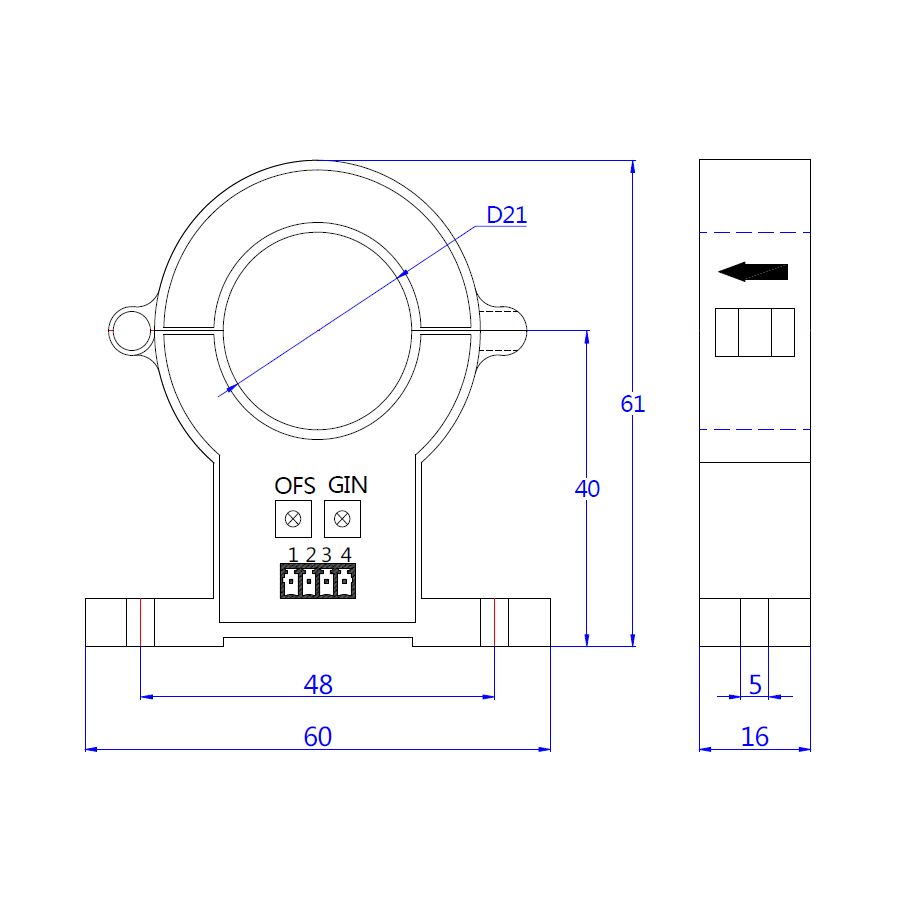

    Dimensions boîtier: H61, L60, P16 mm.
    Montage en saillie.
    Raccordement à vis sur bornier débrochable.

  • Précision :

    classe 1.

  • Cahiers techniques  :

    – Les transfo de courant

  • Intégration :

    grâce à leur noyau ouvrant, installation possible sans déconnexion des câbles de puissance.

  • Conformités :

    CE, RoHS.

  • Standards applicables :

    IEC60950-1:2001, EN50178:1998, SJ20790-2000.

  • Centrale de mesure MAP4-DC :

    pour courant continu

  • Compatibilité  :

    Tore à effet hall compatible avec les centrales de mesure MAP4-DC1 et MAP4-DC9.
    En cas d’utilisation avec une centrale MAP4-DC9 ou MM4-DC12, prévoir 2 alimentations AMP1-15-12

Variantes et codes commandes

Les capteurs de courant à effet hall MTCCO sont proposés pour courant primaire de 50 à 600A :

Code commande

Courant primaire

Produit stocké

MTCCO-21-50-12

50A

instock

MTCCO-21-100-12

100A

instock

MTCCO-21-200-12

200A

instock

MTCCO-21-300-12

300A

instock

MTCCO-21-400-12

400A

instock

MTCCO-21-600-12

600A

instock
