Voyant lumineux tri-led diamètre 16

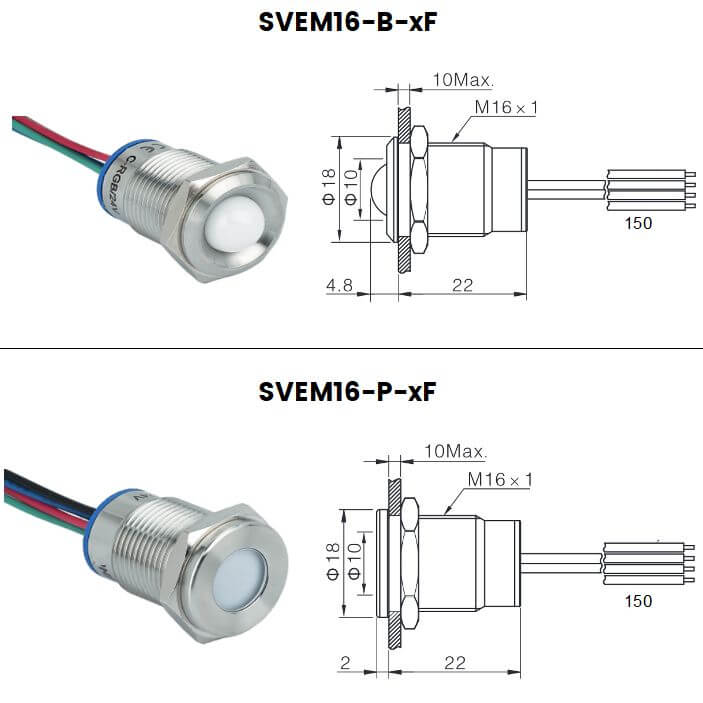

Dimensions voyants lumineux tri led diametre 16

SVEM16 TRI LED

Voyant tri-led Ø16 – Corps métal anti-vandale – IP67 et IK06

Description

Les indicateurs lumineux à 3 leds SVEM16 à corps anti-vandale offrent une haute luminosité et une longue durée de vie :

Caractéristiques

  • Électriques :

    Alimentation 24Vcc avec polarité.

    Le voyant est équipé de 4 fils :

    • 1 fil avec isolant noir pour alimenter le commun = cathode (-).
    • 3 fils pour alimenter chaque led = anode (+). La couleur de l’isolant correspond à la couleur de la led qu’il alimente.

  • LED :

    Les témoins lumineux tri-led svem16 sont équipés de 3 leds bleu, rouge et verte.
    Consommation <20 mA.

  • Physiques :

    Voyants à encastrer dans une découpe de diamètre 16 mm, épaisseur du panneau de fixation max 10 mm.

    Corps en laiton anodisé noir ou laiton nickelé. Culot plastique PA auto-extinguible UL94-VO.

    Forme de tête bombée ou plate.

    Indice de protection IP67, IK06 (pour les versions à tête plate SVEM22-P).

    Sortie par fils longueur 15 cm.

    Serrage par écrou métallique. Livré avec joint d’étanchéité.

  • Témoin lumineux :

    Un indicateur à LED permet la signalisation d’un état électrique. Il est généralement installé sur un pupitre de commande ou sur une porte d’armoire électrique.

  • Haute luminosité :

    Les voyants lumineux SVEM16 sont équipés de 3 LED haute luminosité.

  • Étanchéité :

    Avec son indice de protection IP67, ce voyant lumineux peut être installé en extérieur en toute sécurité.

  • Longue durée de vie :

    Les LED ont une durée de vie minimale de 40.000 heures.

  • Robustesse :

    En plus de leur design moderne et agréable, le corps métallique offre une grande résistance de type « anti-vandale ».

  • Productions spécifiques :

    Variantes disponibles sur demande :

    • Autres couleurs de led,
    • Tensions 6 ou 12 Vcc,
    • Commun anode (+),
    • Marquage sur lentille,
    • Longueur de fils spécifique.

  • Conformités :

    CE, RoHs, Reach.

  • Standard applicable :

    EN61547-2000

Variantes et codes commandes

Les voyants lumineux tri-leds SVEM16 sont disponibles en différentes versions :

Code commande

Matière du corps

Forme de la tête

Produit stocké

SVEM16-B-BF-24RGB

Laiton anodisé noir

Bombée

instock

SVEM16-P-BF-24RGB

Laiton anodisé noir

Plate

instock

SVEM16-B-NF-24RGB

Laiton nickelé

Bombée

instock

SVEM16-P-NF-24RGB

Laiton nickelé

Plate

instock

Espace téléchargement

Supports pour les voyants lumineux tri-led SVEM16 :

Documents de Présentation

  • Présentation voyants métalliques SVEM

    pdf

    0.45 mb

  • Catalogue général

    pdf

    17.04 mb

Notices du produit

  • Fiche technique

    pdf

    4.08 mb
