CRV1-DC

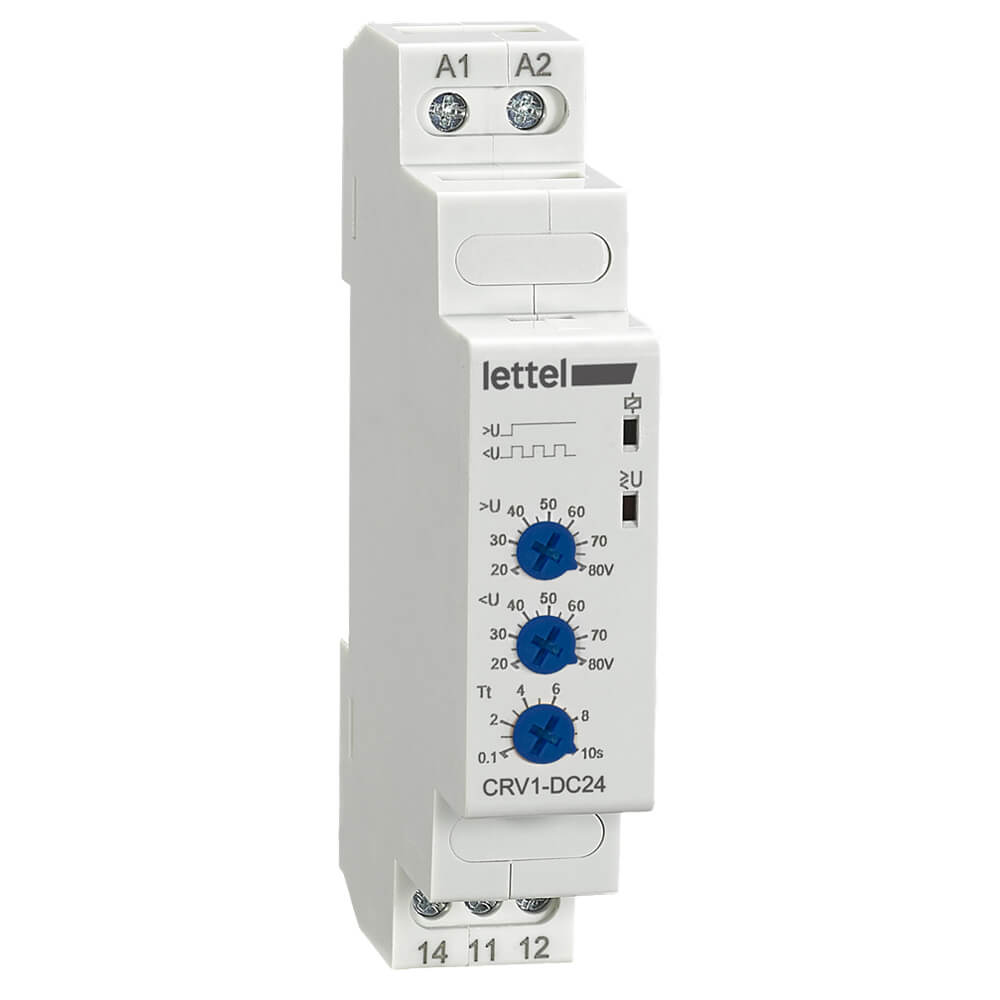

Relais de seuil de tension continu : seuils mini et maxi
Description
Le relais CRV1-DC permet la surveillance de tension sur les circuits continus :
Caractéristiques
-
Électriques :
CRV1-DC12 : alimentation 6 à 30 Vcc. Seuils mini et maxi réglables de 9 à 15 Vcc.
CRV1-DC24 : alimentation 15 à 150 Vcc. Seuils mini et maxi réglables de 20 à 80 Vcc. -
Contact de sortie :
Contact unipolaire inverseur 16A/250V.
Retard au déclenchement du relais réglable de 0,1 à 10s.
Hystérésis 3%.
-
Physiques :
Boîtier largeur 1 module (18mm), clipsable sur rail-din.
2 leds pour signaler la mise sous tension et l’état du contact.
-
Commutation du relais :
Le contact commute si la tension mesurée dépasse un des seuils mini ou maxi programmés, et que la temporisation est écoulée.
-
Réglages :
les réglages des seuils et la temporisation s’effectuent à l’aide de potentiomètres situés sur la face avant du relais de protection.
Fonctionnalités
-
Applications :
Le relais de protection modulaire est utilisé dans les tableaux électriques tertiaires et industriels. Sa fonction est de protéger les appareils et circuits électriques de tensions inappropriées et d’alerter en cas de valeur de tension anormale.
Normes et certifications
-
Conformités :
CE, RoHs, REACH.
-
Standards appplicables :
EN 60255-1, EN 60255-26&-27.
Variantes et codes commandes
Les relais de tension continue CRV1-DC sont disponibles pour un circuit de 12VDC ou 24VDC :
Code commande
Type de circuit
Produit stocké
CRV1-DC12
Continu 12Vcc
instock
CRV1-DC24
Continu 24Vcc
instock
