MTCO-12585

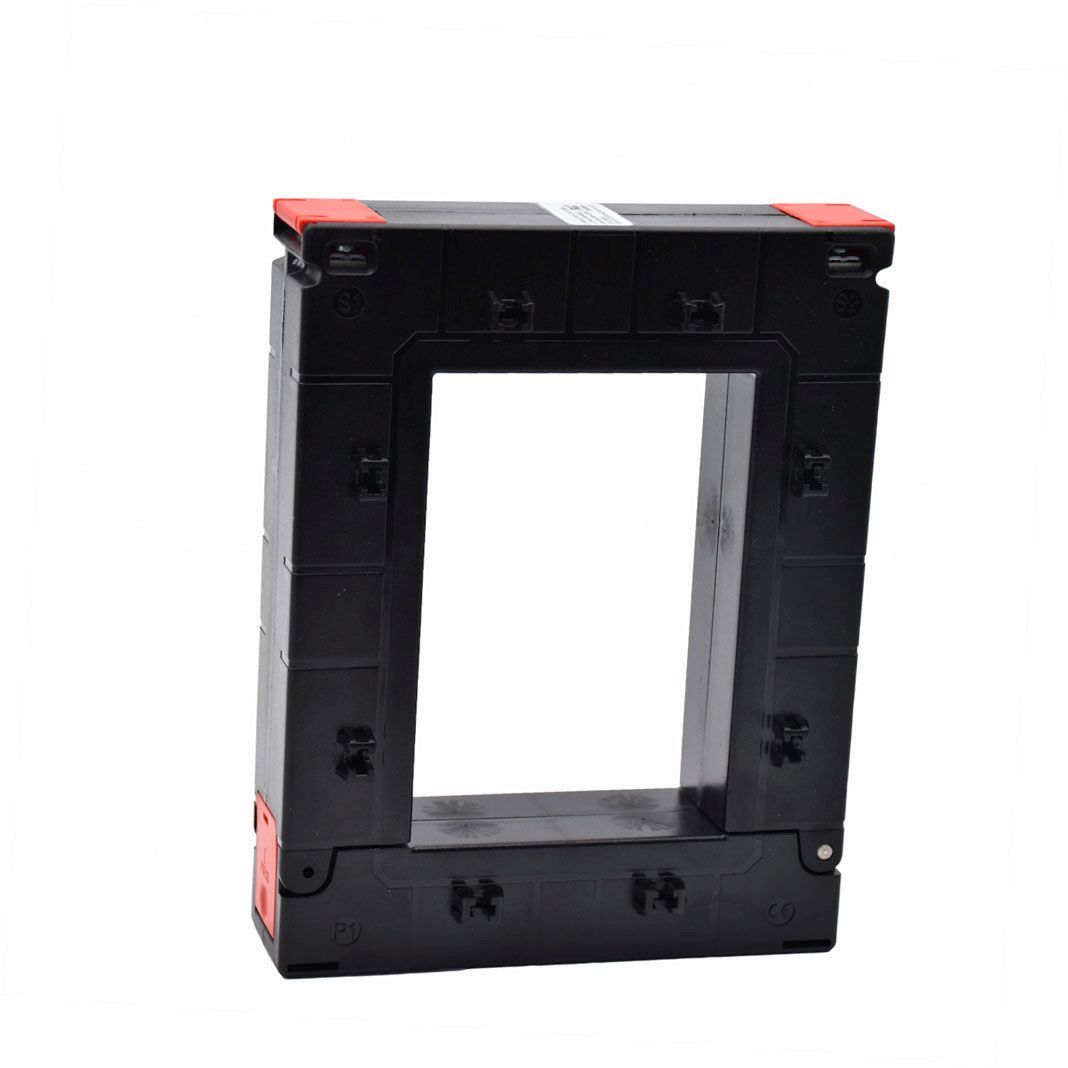

Transformateurs de courant ouvrants 1500 à 2500/5A – Ouverture 125×85 mm

Description

Les transformateurs de courant MTCO associent précision avec simplicité d’intégration :

Caractéristiques

  • Électriques :

    courant primaire de 1500 à 2500A selon modèles.
    Secondaire 5A
    Précision classe 0,5.

  • Physiques :

    ouverture pour barre 125×85 mm.
    Dimensions boîtier: H198, L155, P54 mm.
    Montage sur conducteur.
    Ouverture par bouton poussoir, sécurisée par vis de blocage.
    Caches-bornes plombables.

  • Précision :

    classe 0,5.

  • Cahiers techniques  :

    – Les transfo de courant

  • Intégration :

    grâce à leur noyau ouvrant, installation possible sans déconnexion des câbles de puissance.

  • Sécurité :

    caches-bornes pour éviter tout risque électrique.
    Ouverture par bouton poussoir, avec vis de blocage pour empêcher toute ouverture involontaire du TC.

  • Conformités :

    CE, RoHS, REACh.

  • Standards applicables :

    IEC61869-1&2, IEC60044-1, BS 3938, IS 2705-1,2&3.

  • Boîtiers :

    autres tailles de boîtier.

  • Courant primaire :

    autres valeurs

  • Courant secondaire :

    1A, mV, mA

  • Compteur ou centrale de mesure :

    le compteur ou la centrale de mesure associée doit avoir une entrée pour courant 5A.

  • Compatibilité  :

    Capteur de courant compatible avec tout type de compteurs électriques ou centrales de mesures à entrée 5A.

Variantes et codes commandes

La série des transformateurs d’intensité MTCO-12585 se décline pour courant primaire de 1500 à 2500A :

Code commande

Type de TC

Courant primaire

Produit stocké

MTCO-12585-1500-5

Ouvrants

1500A

instock

MTCO-12585-2000-5

Ouvrants

2000A

instock

MTCO-12585-2500-5

Ouvrants

2500A

instock
