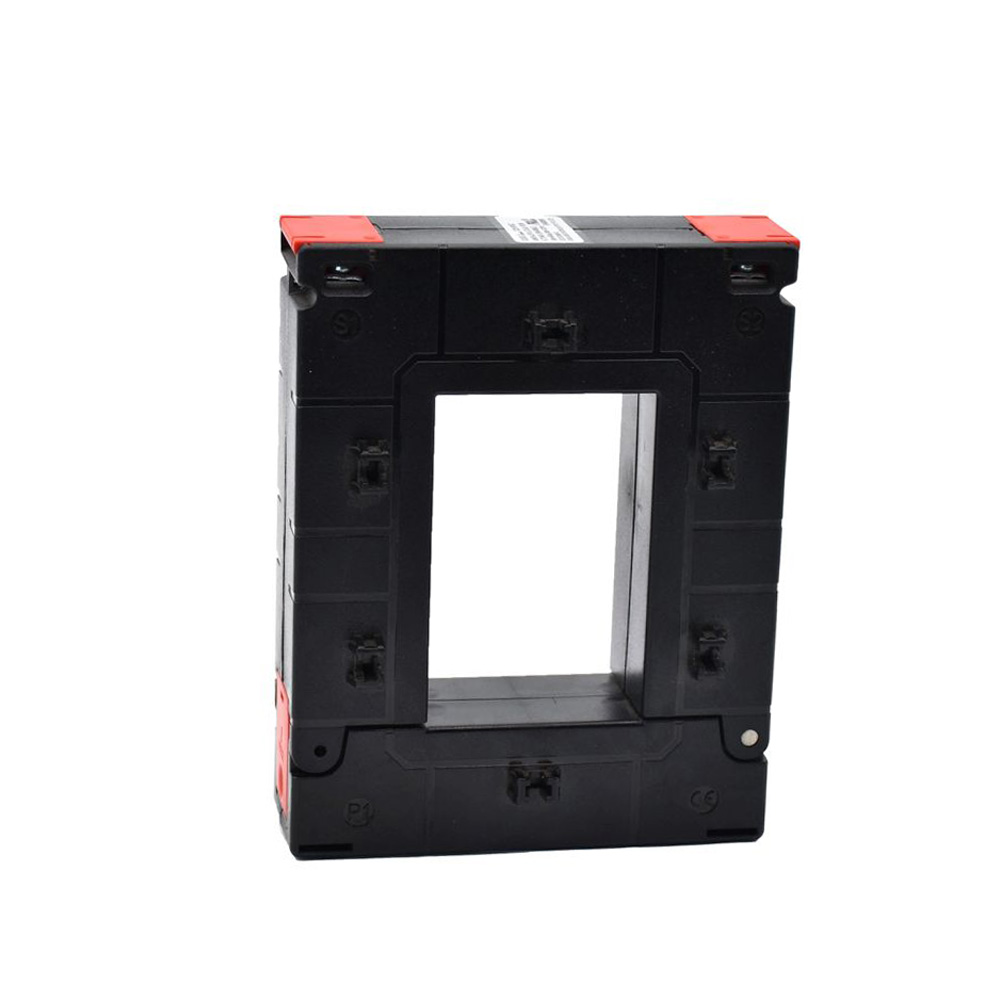

MTCO-8555

Transformateurs de courant ouvrants 500 à 1000/5A – Ouverture 85×55 mm

Description

Les transformateurs de courant MTCO associent précision avec simplicité d’intégration :

Caractéristiques

  • Électriques :

    courant primaire de 500 à 1000A selon modèles.
    Secondaire 5A
    Précision classe 0,5.

  • Physiques :

    ouverture pour barre 85×55 mm.
    Dimensions boîtier: H158, L125, P54 mm.
    Montage sur conducteur.
    Ouverture par bouton poussoir, sécurisée par vis de blocage.
    Caches-bornes plombables.

  • Précision :

    classe 0,5.

  • Courant primaire :

    autres valeurs.

  • Cahiers techinques  :

    – Les transfo de courant

  • Intégration :

    grâce à leur noyau ouvrant, installation possible sans déconnexion des câbles de puissance.

  • Sécurité :

    caches-bornes pour éviter tout risque électrique.
    Ouverture par bouton poussoir, avec vis de blocage pour empêcher toute ouverture involontaire du TC.

  • Conformités :

    CE, RoHS, REACh.

  • Standards applicables :

    IEC61869-1&2, IEC60044-1, BS 3938, IS 2705-1,2&3.

  • Boîtiers :

    autres tailles de boîtier.

  • Courant secondaire :

    1A, mV, mA

  • Compteur ou centrale de mesure :

    le compteur ou la centrale de mesure associée doit avoir une entrée pour courant 5A.

  • Compatibilité :

    Transformateur d’intensité compatible avec tout type de compteurs électriques ou centrales de mesures à entrée 5A.

Variantes et codes commandes

La série des transformateurs d’intensité MTCO-8555 se décline pour courant primaire de 500 à 1000A :

Code commande

Type de TC

Courant primaire

Produit stocké

MTCO-8555-500-5

Ouvrants

500A

instock

MTCO-8555-600-5

Ouvrants

600A

instock

MTCO-8555-800-5

Ouvrants

800A

instock

MTCO-8555-1000-5

Ouvrants

1000A

instock
