MTCF-100130V

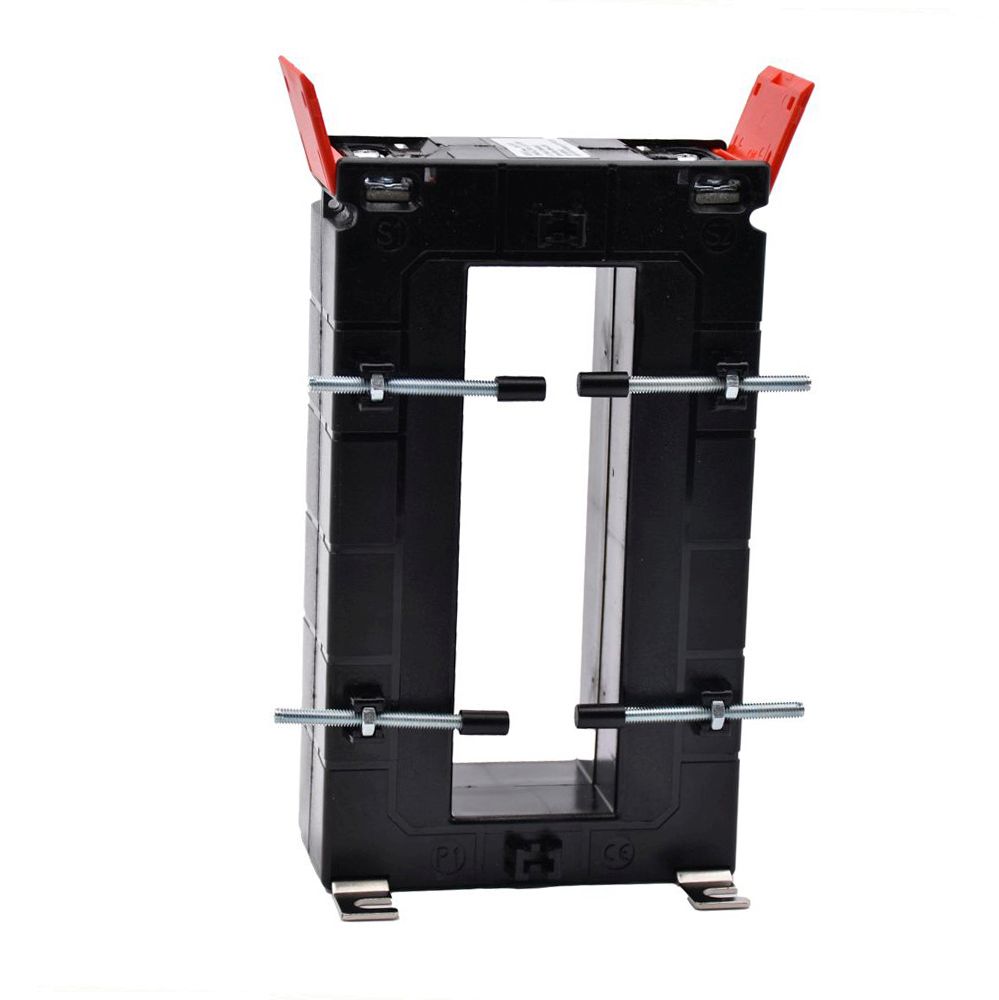

Transformateurs de courant fermés 2500 et 3200A/5A – Ouverture 128×38 mm
Description
Les transformateurs de courant MTCF associent précision avec simplicité d’intégration :
Caractéristiques
-
Électriques :
courant primaire 4000 ou 5000A selon modèles.
Secondaire 5A
Précision classe 0,5. -
Physiques :
ouverture pour barre 128×38 mm.

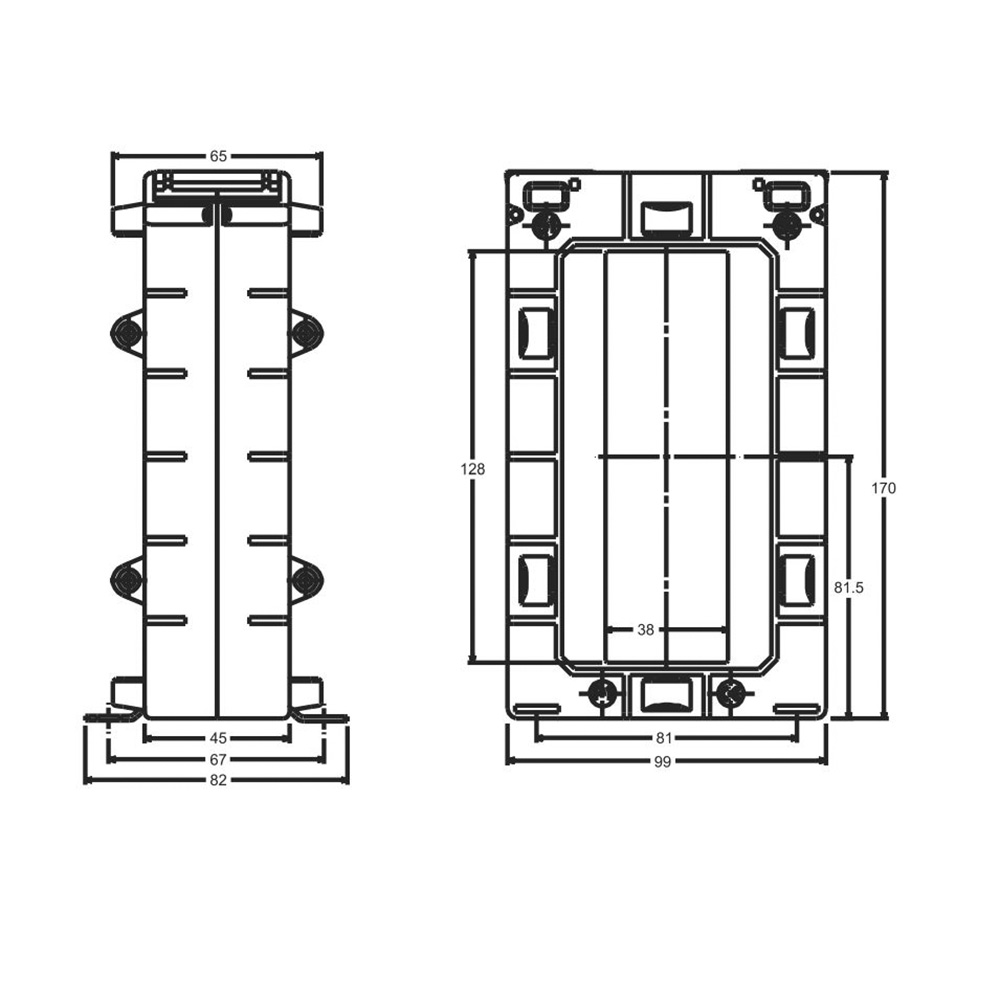

Dimensions boîtier: H170, L99, P67 mm.
Montage en saillie ou sur conducteur.
Caches-bornes plombables. -
Précision :
classe 0,5.
-
Cahiers techniques :
Avantages
-
Intégration :
faible encombrement.
-
Sécurité :
caches-bornes plombables pour éviter tout risque électrique ou fraude.
Normes et certifications
-
Conformités :
CE, RoHS, REACh.
-
Standards applicables :
IEC61869-1&2, IEC60044-1, BS3938, IS2705-1,2&3.
Variantes réalisables
-
Courant secondaire :
autres valeurs.
-
Courant secondaire :
1A.
-
Classes de précision :
0,2 – 0,2S – 0,5S.
Produits associés
-
Compteur ou centrale de mesure :
le compteur ou la centrale de mesure associée doit avoir une entrée pour courant 5A.
-
Compatibilité :
TI compatible avec tout type de compteurs électriques ou centrales de mesures à entrée 5A.
Variantes et codes commandes
La série des transformateurs d’intensité MTCF-100130V se décline pour courant primaire de 2500 et 3200A :
Code commande
Courant primaire
Produit stocké
MTCF-100130V-2500-5
2500A
instock
MTCF-100130V-3200-5
3200A
instock
