MTCF-452140

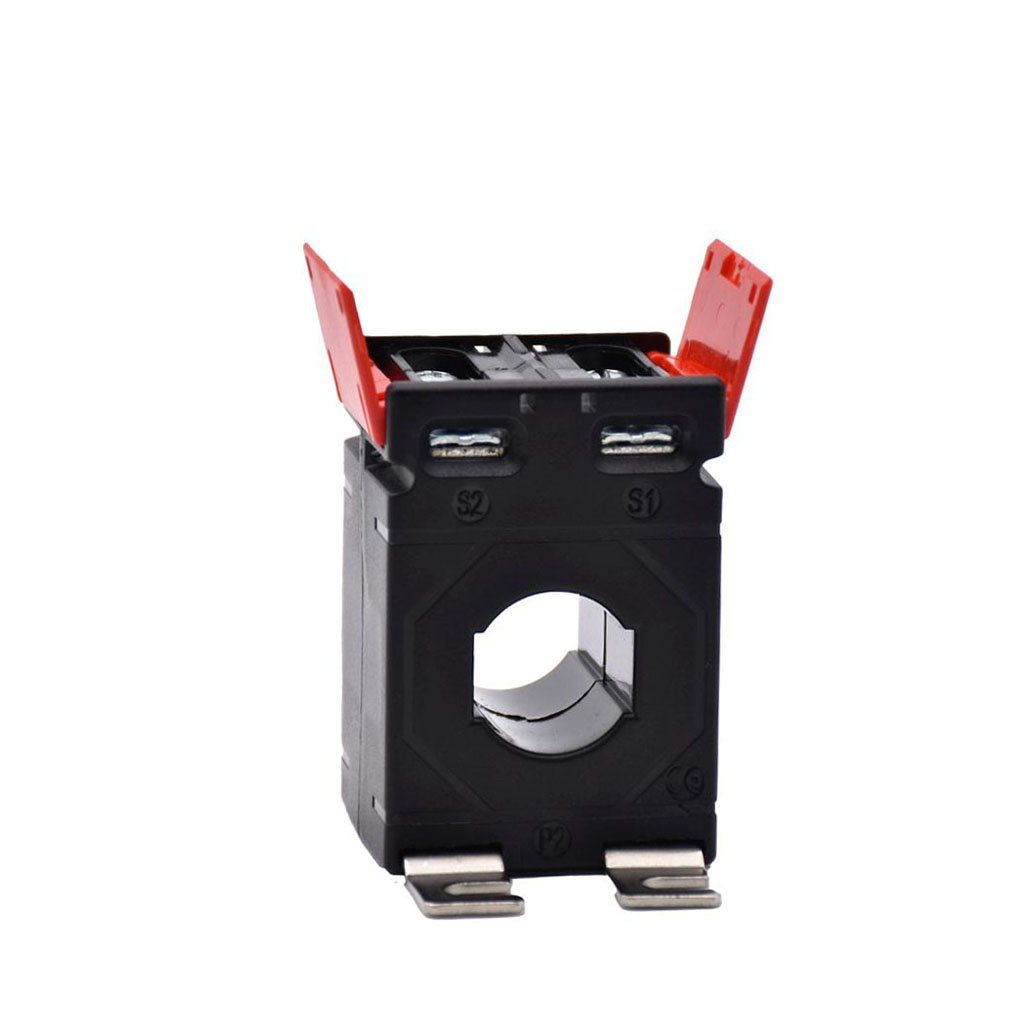

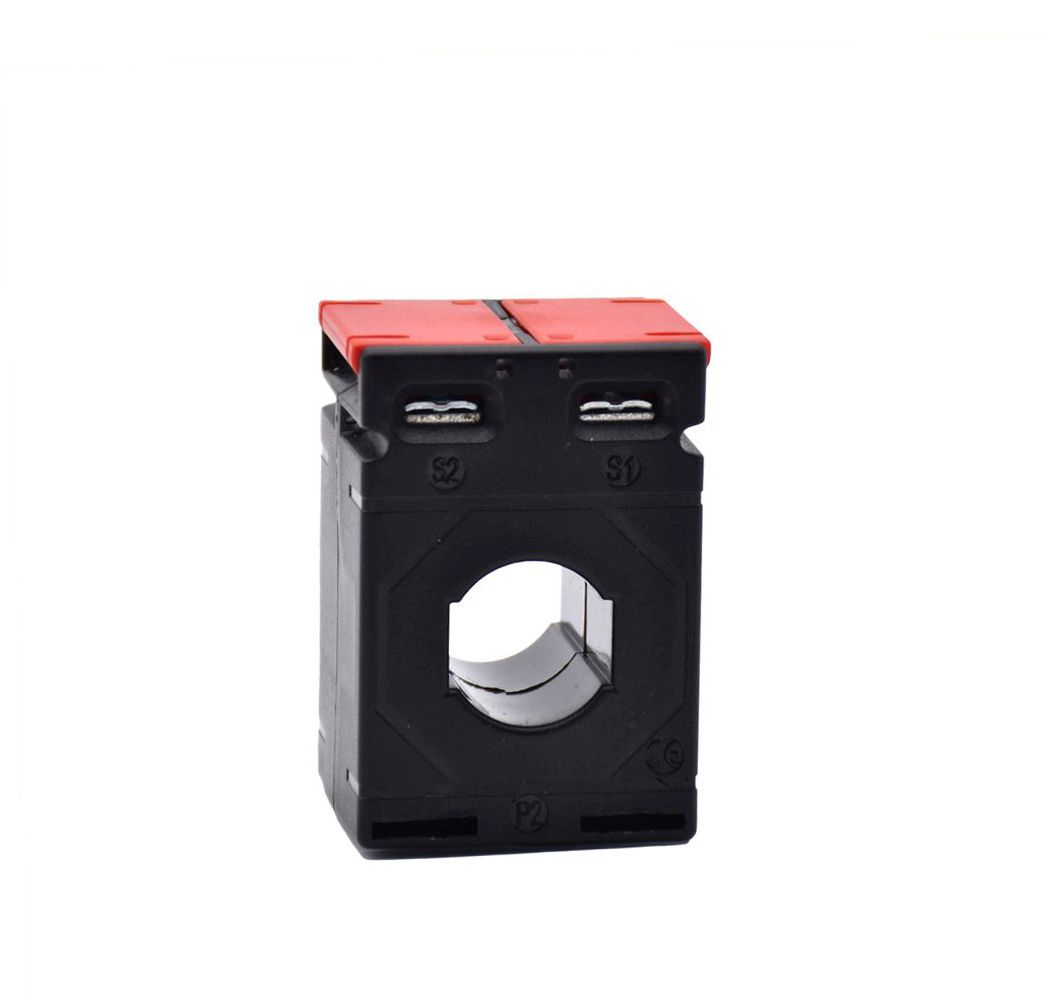

Transformateurs de courant fermés 60 à 300/5A – Ouverture Ø21, 10×21 mm

Description

Les transformateurs de courant MTCF associent précision avec simplicité d’intégration :

Caractéristiques

  • Électriques :

    courant primaire de 60 à 300A selon modèles.
    Secondaire 5A
    Précision classe 0,5 (sauf calibre 60/5A classe 1).

  • Physiques :

    ouverture pour câble Ø 21 mm ou barre 10×21 mm.
    Dimensions boîtier: H65, L46, P40 mm.
    Montage en saillie ou sur rail-din avec accessoire MTCF-45-DIN à commander séparément.
    Caches-bornes plombables.

  • Précision :

    classe 0,5 (sauf calibre 60/5A classe 1).

  • Cahiers techniques  :

    – Les transfo de courant

  • Intégration :

    faible encombrement.

  • Sécurité :

    caches-bornes plombables pour éviter tout risque électrique ou fraude.

  • Conformités :

    CE, RoHS, REACh.

  • Standards applicables :

    IEC61869-1&2, IEC60044-1, BS3938, IS2705-1,2&3.

  • Courant primaire :

    autres valeurs.

  • Courant secondaire :

    1A.

  • Classes de précision :

    0,2 – 0,2S – 0,5S.

  • Montage rail-din :

    socle MTCF-45-DIN à commander séparément.

  • Compteur ou centrale de mesure :

    le compteur ou la centrale de mesure associée doit avoir une entrée pour courant 5A.

  • Compatibilité  :

    Transformateur de courant compatible avec tout type de compteurs électriques ou centrales de mesures à entrée 5A.



    Montage sur rail DIN avec l’accessoire support rail DIN

Variantes et codes commandes

La série des transformateurs d’intensité MTCF-452140 se décline pour courant primaire de 60 à 300A :

Code commande

Courant primaire

Produit stocké

MTCF-452140-60

60A

instock

MTCF-452140-100

100A

instock

MTCF-452140-150

150A

instock

MTCF-452140-200

200A

instock

MTCF-452140-250

250A

instock

MTCF-452140-300

300A

instock
