MTCO-36

Transformateurs de courant ouvrants 400 à 600/5A – Ouverture Ø36 mm

Description

Les transformateurs de courant ouvrants MTCO associent précision avec simplicité d’intégration :

Caractéristiques

  • Électriques :

    transformateurs pour courant primaire de 400 à 600A selon modèles.
    Secondaire 5A
    Précision classe 1.

  • Physiques :

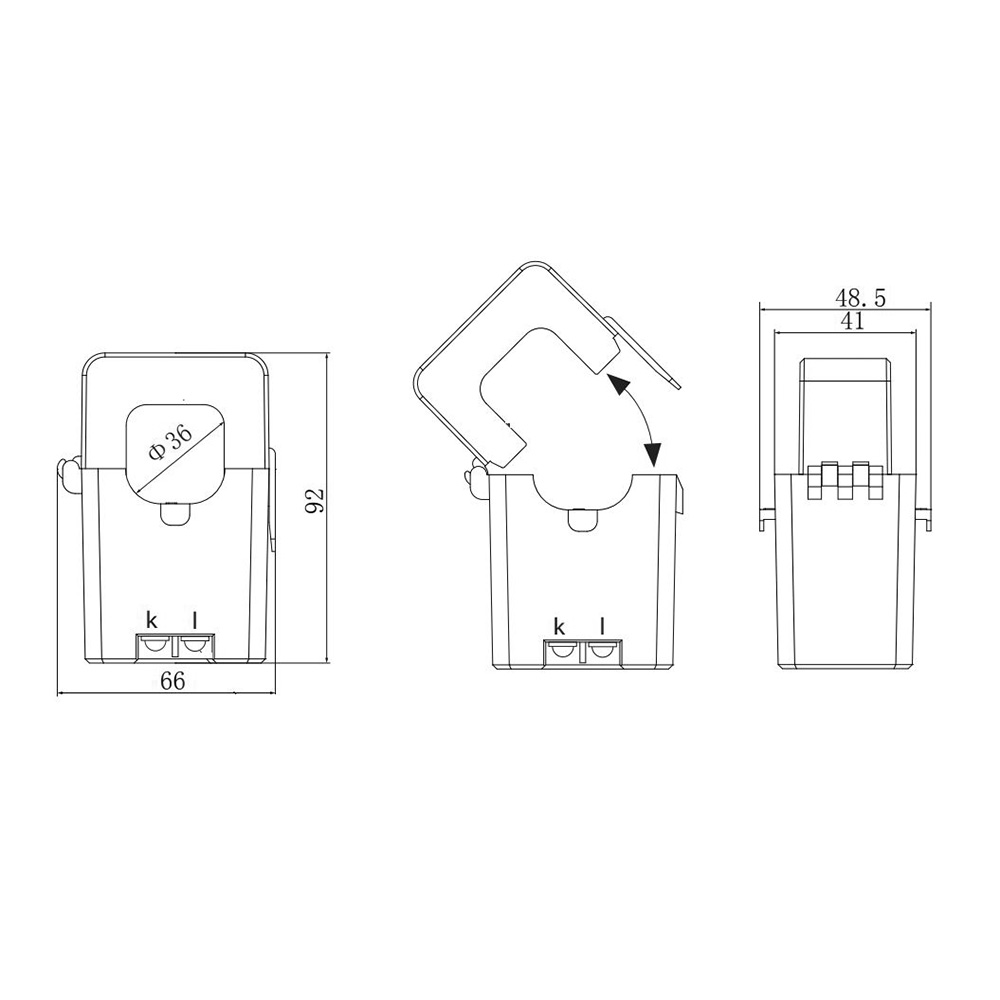

    le boîtier de ce transformateur d’intensité a pour dimensions H92, L66, P48,5 mm et une ouverture pour conducteur type câble Ø 36 mm maxi.
    Le montage du TC s’effectue sur conducteur à l’aide d’un attache-collier.

  • Précision :

    classe 1.

  • Cahiers techniques  :

    – Les transfo de courant

  • Intégration :

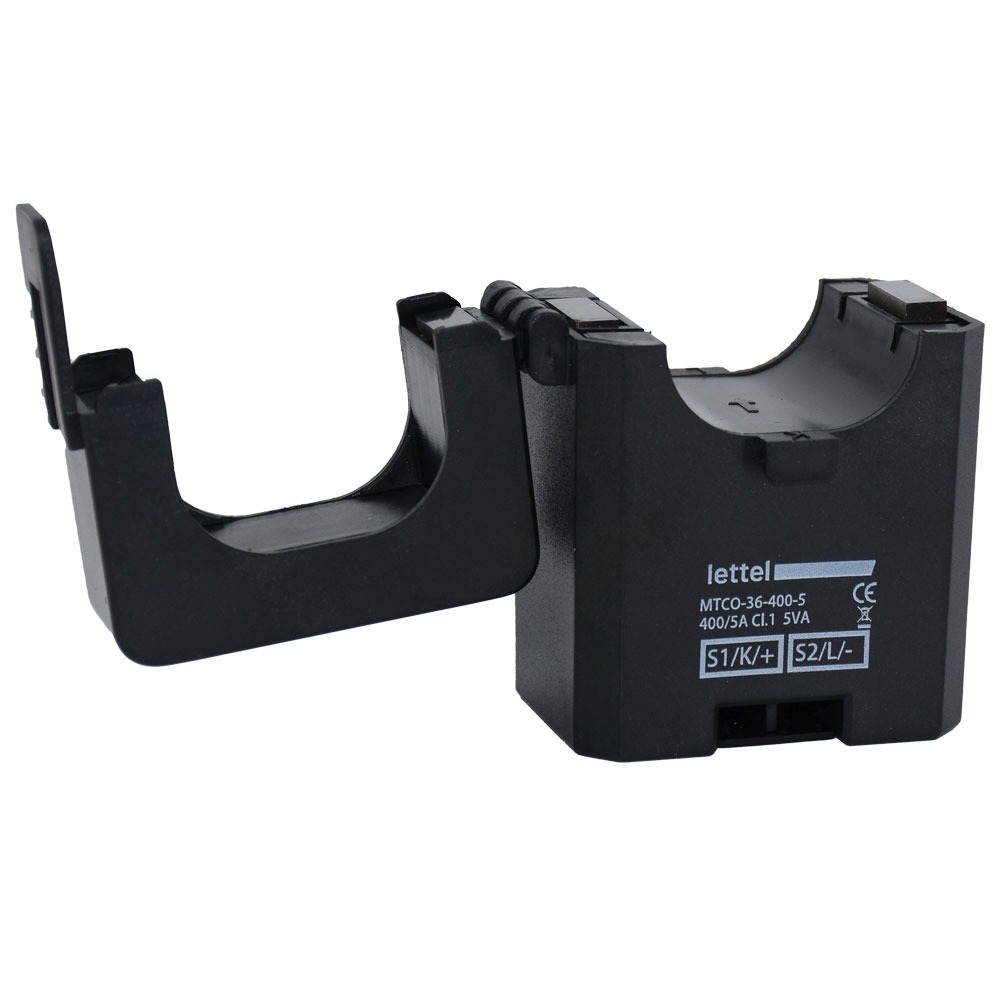

    grâce à leur noyau ouvrant, ces transformateurs de courant peuvent être installés sans déconnexion des câbles de puissance. Possibilité de fixer un attache-collier pour maintenir le TC sur le conducteur.

  • Sécurité :

    caches-bornes pour éviter tout risque de contact fortuit avec les bornes de raccordement électrique.

  • Conformités :

    CE, RoHS, Reach.

  • Standards applicables :

    EN61869-1:2009, EN61689-2:2012.

  • Courant primaire :

    Autres valeurs.

  • Courant secondaire :

    1A, mV, mA

  • Classe de précision :

    0,5%

  • Sortie fils :

    Longueur personnalisable.

  • Compteur ou centrale de mesure :

    le compteur ou la centrale de mesure associée doit avoir une entrée pour courant 5A.

  • Compatibilité  :

    TI compatible avec tout type de compteurs électriques ou centrales de mesures à entrée 5A.

Variantes et codes commandes

La série des transformateurs d’intensité ouvrants MTCO-36 se décline pour courant primaire de 400A, 500A ou 600A :

Code commande

Type de TC

Courant primaire

Produit stocké

MTCO-36-400-5

Ouvrants

400A

instock

MTCO-36-500-5

Ouvrants

500A

instock

MTCO-36-600-5

Ouvrants

600A

instock

Espace téléchargement

Documents techniques des tores ouvrants MTCO-36 :

Documents de Présentation

  • Présentation gamme Enersens série MTCO

    pdf

    0.26 mb

  • Catalogue général

    pdf

    17.04 mb

Notices du produit

  • Notice complète

    pdf

    1.59 mb
