GTA-291-VFF
GTA-176-VFF
Grille 204x204mm + Ventilateur + Filtre
Description
Les grilles d’aération ventilées permettent d’accélérer la circulation de l’air :
Caractéristiques
-
Ventilateur :

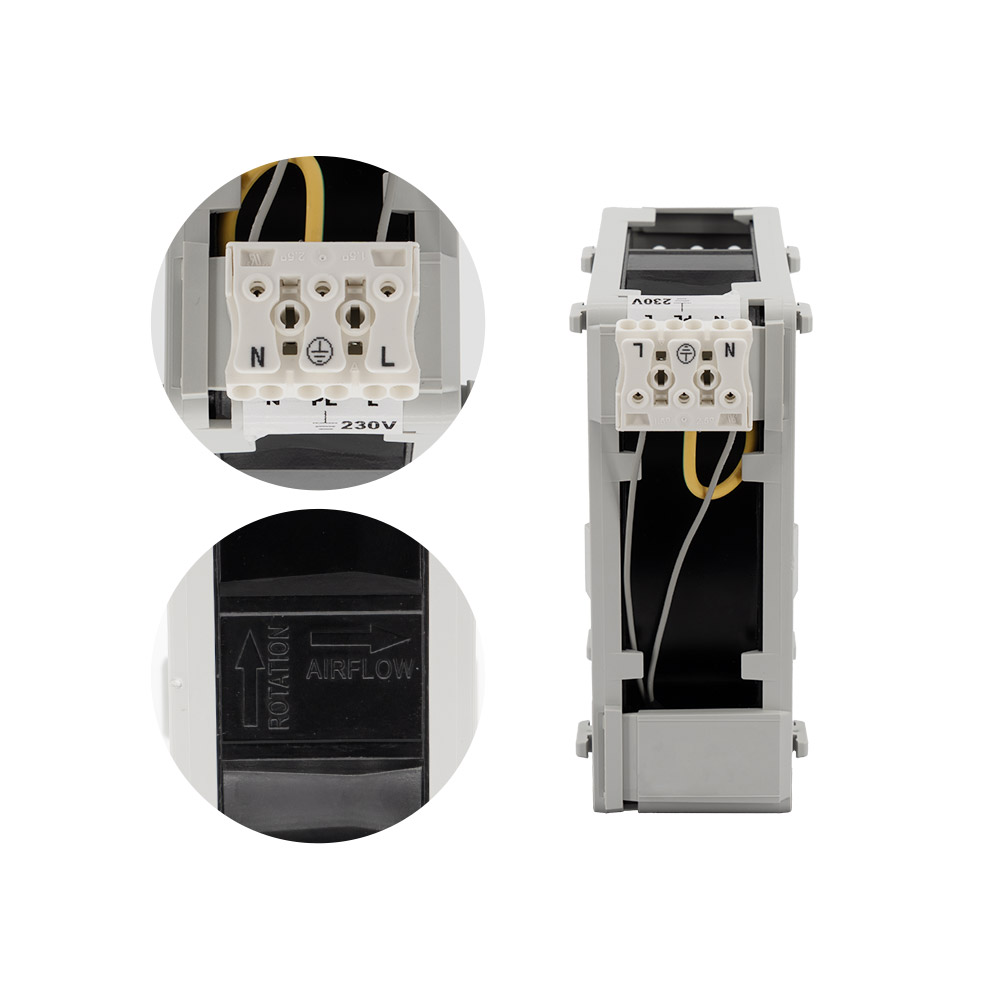

Les ventilateurs sont équipés de bornes à ressort pour un raccordement plus rapide et plus sûr.
Par défaut le sens du flux d’air est de l’extérieur vers l’intérieur du boîtier, mais il peut être facilement inversé grâce au système Fan Quick Lock.
Débit d’air 115 m³/h sans filtre et 84 m³/h avec filtre.
Ventilateur pour tension 230Vca ou 24Vcc. Consommation 22W en 230V et 9W en 24Vcc. -
Grilles d’aération :
Les grilles possèdent de faible stries extérieure et confèrent un impact visuel positif. Toutes les pièces moulées sont fabriquées en ABS hautement résistant et auto-extinguible, certifié UL94 V0. Le RAL est 7035.
Le joint d’étanchéité en mousse et le filtre assurent un indice de protection IP54. -
Filtre :
Catégorie de filtre : G3
Le remplacement du filtre ne prend que quelques secondes grâce à la grille avant ouvrable sans outil. -
Intégration :
L’installation est rapide grâce à la découpe carrée simple du boîtier et au système de fixation par encliquetage. Aucune vis n’est nécessaire.
Dimensions : Face avant 204x204mm, profondeur 90mm.
Encastrement dans découpe 176x176mm.
Fonctionnalités
-
Applications :
Déclenchée par le thermostat GTA-THV, la grille d’aération ventilée permet de refroidir l’armoire électrique en évacuant l’air chaud.
Normes et certifications
-
Conformités :
CE, RoHs, REACH.
Ressources
-
Pour en savoir plus :
Consulter nos cahiers techniques sur la gestion thermique des armoires électriques :
Variantes et codes commandes
Les ventilateurs intégrés aux grilles sont proposés en 230Vca ou 24Vcc :
Code commande
Tension d’alimentation
Produit stocké
GTA-176-VFF-24
24 Vcc
instock
GTA-176-VFF-230
230 Vca
instock
Espace téléchargement
Supports disponibles pour les grilles d’aération ventilées GTA-176-VFF :
Documents de Présentation
-
Présentation gamme
pdf
1.07 mb
-
Catalogue général
pdf
17.04 mb
Notices du produit
-
Fiche technique
pdf
0.32 mb
-
Notice d’installation
pdf
0.86 mb
