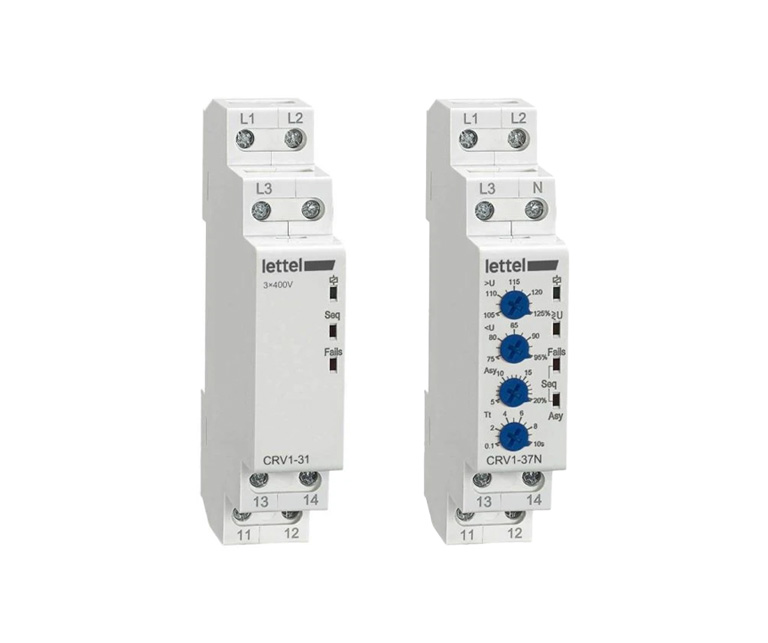

CRV1-31
Publié le 18 juin 2024
Les relais de contrôle de tension
Quelle est l’utilité d’un relais de protection tension ?
Les relais de tension CRV de Lettel assurent la surveillance du signal électrique :
- Présence ou absence de tension sur les phases
- Respect de la séquence de phase
- Contrôle du niveau de tension
- Déséquilibre de tension entre phases, également appelé asymétrie entre phases.
Le contact des relais de protection commute si la tension mesurée présente une des anomalies listées ci-dessus. Des seuils de déclenchement sont la plupart du temps réglables selon les tensions admissibles par le circuit en aval.
Le contact permet de couper l’alimentation du circuit en aval, afin de protéger les appareils et circuits électriques d’une tension en dehors de leur plage admissible.
Qui installe des relais de surveillance de tension ?
Les tableautiers et autres concepteurs de coffrets électriques, ainsi que les électriciens tertiaires et industriels, installent des relais de tension afin de protéger les circuits électriques en aval. Les relais sont installés sur le rail-din des tableaux électriques.
En France la tension fournie par Enedis est stable, ce qui n’est pas forcément le cas dans d’autres pays ou lorsque le courant électrique est généré par un groupe électrogène.
L’extension de la gamme CRV1
Afin de répondre aux demandes croissantes de notre clientèle, la gamme de relais de protection CRV est complétée par de nouvelles fonctionnalités :
Surveillance de tension alternative CA
Le relais de protection CRV1-31-230 permet de surveiller un réseau électrique triphasé en 3x 230V :
- Niveau de tension
- Déséquilibre tension entre phases
- Ordre dans la séquence des phases
Surveillance de tension continue CC
Les produits qui fonctionnent en courant continu sont très sensibles aux variations de tension. Les relais de tension DC sont particulièrement utiles lorsque l’alimentation CA/CC en amont n’inclue pas de protection suffisante ou inadaptée au circuit alimenté.
Les relais de protection CRV1-DC permettent de garantir que la tension continue appliquée correspond à la plage admissible par les appareils en aval :
- CRV1-DC12 dont les seuils de tension mini et maxi entre 9 et 15Vcc
- CRV1-DC24 avec seuils de déclenchements entre 20 et 80Vcc.
L’accompagnement Lettel
En tant que spécialiste de la mesure et du contrôle des circuits électriques, ce complément de gamme répond aux besoins de fiabilisation et de protection des circuits électriques, dans le cadre de l’extension permanente de notre offre de produits et services.Cyril D. – Directeur Commercial
