Nouveauté dans la gamme Enerpro !

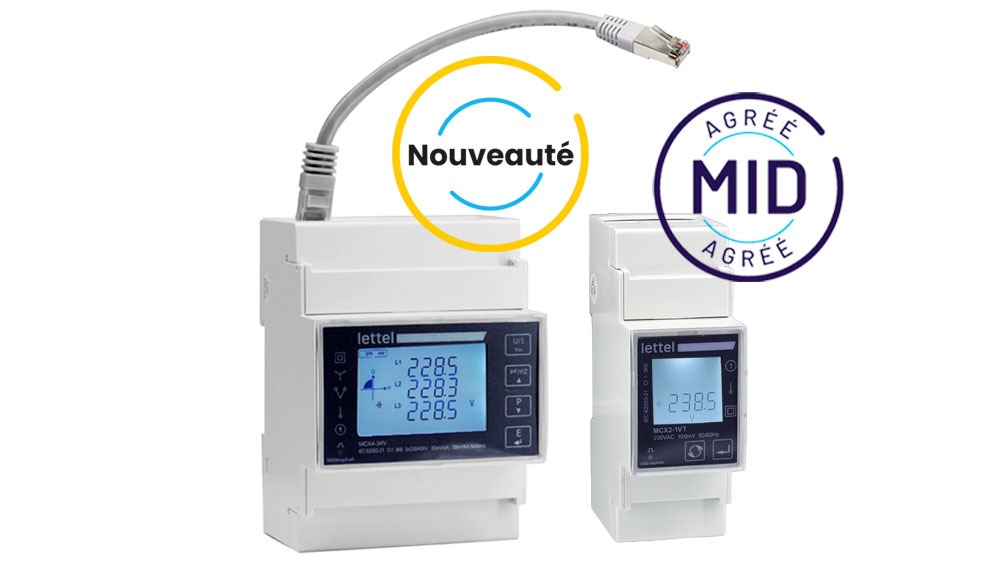

Extension des compteurs électriques MCX

Afin de répondre aux besoins de sa clientèle, Lettel complète la gamme de compteurs électriques MCX par des versions proposant de nouvelles fonctionnalités :

•  Compteurs monophasés, triphasés et tétrapolaires avec agrément MID jusque 100A en raccordement direct.
• Compteurs avec communication Modbus TCP sur port RJ45, pour réseaux mono, tri et tétra, à raccordement sur transformateurs de courant ou boucles Rogowski.

Les compteurs électriques Enerpro série MCX

Le crédo de Lettel : proposer des produits associant performances avec simplicité d’intégration et d’utilisation.

Bien plus que des indicateurs de consommation électrique, les compteurs MCX sont des appareils de mesure de dernière génération qui proposent des fonctionnalités avancées :

Les grandeurs électriques mesurées

Les compteurs électriques MCX permettent une analyse complète du circuit électrique :

• Comptage des énergies actives (kWh) et réactives (kvarh), importées et exportées en classe de précision 0,5
• Comptage en double tarif sur contact externe
• Mesure des valeurs instantanées RMS : tension (V), courant (A), puissances active (kW) réactive (kvar) et apparente (kva), fréquence (Hz), facteur de puissance (Cos Phi), taux de distorsions harmoniques tension et courant (THD U/I)
• Calcul des demandes

L’agrément MID pour refacturer l’électricité

Les compteurs MCX sont homologués MID en monophasés et triphasés pour une mesure de courant jusque 100A, permettant la refacturation de l’énergie mesurée en toute légalité !

• Plus d’informations sur la certification MID

La communication intégrée

Les mesures électriques sont consultables en local sur l’afficheur ou à distance grâce à la communication Modbus.
Différents protocoles de communication sont proposés permettant d’adapter les compteurs électriques MCX à tout type d’infrastructure réseau existante.

Protocole Modbus RTU sur port RS485

Idéal pour réaliser un réseau en local.
Les paramètres de communication Modbus RTU sont entièrement programmables pour une comptabilité avec n’importe quelle boucle Modbus existante.

• Plus d’informations sur la communication Modbus

Protocole Modbus TCP IP sur port Ethernet RJ45

Idéal pour exporter les données sur un réseau Ethernet local ou sur le Cloud.
Les paramètres de communication sont totalement programmables (Adresse IP fixe ou DHCP).

Bien plus que de simples appareils esclaves, les compteurs MCX avec communication Modbus TCP peuvent être utilisés comme passerelle Modbus RTU/TCP. La fonction passerelle permet de raccorder 32 appareils esclaves sur une boucle RS485 à un compteur MCX, qui transmettra l’ensemble des données en Modbus TCP sur port Ethernet RJ45.

Protocole MBus sur port RS485

Sur demande la série MCX peut-être réalisée avec une communication RS485 MBus.

Émetteur d’impulsions SO

Les compteurs MCX sont équipés de 2 émetteurs d’impulsions qui peuvent être associés au comptage des énergies actives ou réactives, importées ou exportées.

L’intégration des compteurs électriques MCX

La compacité des boîtiers et les différents modes de raccordement facilitent l’intégration des compteurs d’énergie MCX dans tout type de coffret ou armoire électrique.
Les paramètres de communication Modbus étant réglables, les compteurs sont simples à intégrer sur une GTB ou GTC existante.

Les boîtiers modulaires des compteurs

Proposés en boîtiers compteurs de largeur 2 modules pour les compteurs monophasés et 4 modules pour les compteurs triphasés ou tétra, le montage est possible sur tout type de rail-DIN de coffret électrique ou armoire de distribution.

Le raccordement électrique

Que ce soit pour la mesure de circuits monophasés, triphasés ou tétraphasés, deux modes de raccordement sont adaptés suivant la plage de courant mesurée :

• Raccordement direct en série jusque 100A
• Raccordement sur transformateurs de courant ou boucles Rogowski jusqu’à 6000A

Les compteurs pour capteurs de courant Rogowski sont idéals pour une intégration dans une armoire électrique existante de forte puissance. Les transformateurs de courant Rogowski étant ouvrants et souples, ils sont simples à positionner autour d’un conducteur, que ce soit un câble ou un jeu de barres.

L’utilisation

Les données mesurées sont interfacées sur un écran LCD rétroéclairé facilitant la lecture. Le compteur électrique MCX4 propose un affichage sur plusieurs lignes permettant la lecture des données par phase sur la même interface.

Liens utiles

Les documentations

• Catalogue Lettel

Les cahiers techniques connexes

• Découvrez l’essentiel du compteur électrique
• Comprendre la classe de précision d’un compteur électrique

Les applications de nos compteurs Enerpro

L’étendue de gamme de compteurs électriques et les nombreuses fonctionnalités permettent de répondre à de nombreuses applications :

Compteurs pour éolienne ou panneaux solaires photovoltaïques

Le comptage de l’énergie importée et exportée permet de mesurer la quantité d’électricité produite et consommée.

Compteurs de facturation

Refacturer l’électricité en toute légalité est possible grâce à la certification MID !
Indispensable pour des applications de fourniture temporaire d’électricité tels des gîtes, locations saisonnières, camping, marinas, bornes de recharges de véhicules électriques, …

Compteurs pour suivi des consommations

La communication Modbus intégrée permet de remonter les données mesurées sur des logiciels de suivi énergétiques tels que GTB ou GTC. Les compteurs électriques MCX peuvent ainsi être déployés dans le cadre du Décret Tertiaire.

Compteurs pour armoires électriques TGBT

Les compteurs MCX4 à raccordement sur boucles Rogowski sont idéals pour mesurer des fortes puissances.

Les intégrateurs de compteurs MCX

Les tableautiers

Compacité des boîtiers, simplicité d’intégration, communication intégrée, agrément MID, … Et bien d’autres fonctionnalités qui font des compteurs électriques MCX l’appareil idéal pour mesurer les consommations des différents circuits d’une armoire électrique.

Les fabricants de coffrets électriques

Les compteurs MCX sont également utilisés par des intégrateurs de coffrets photovoltaïques, bornes de recharge de véhicules électriques, bornes de distribution camping, tableaux électriques de ports de plaisance ou marinas, …

Les installateurs

L’étendue de gamme permet aux compteurs électriques MCX de s’adapter à tout type de réseau électrique et plage de courant mesurée.
