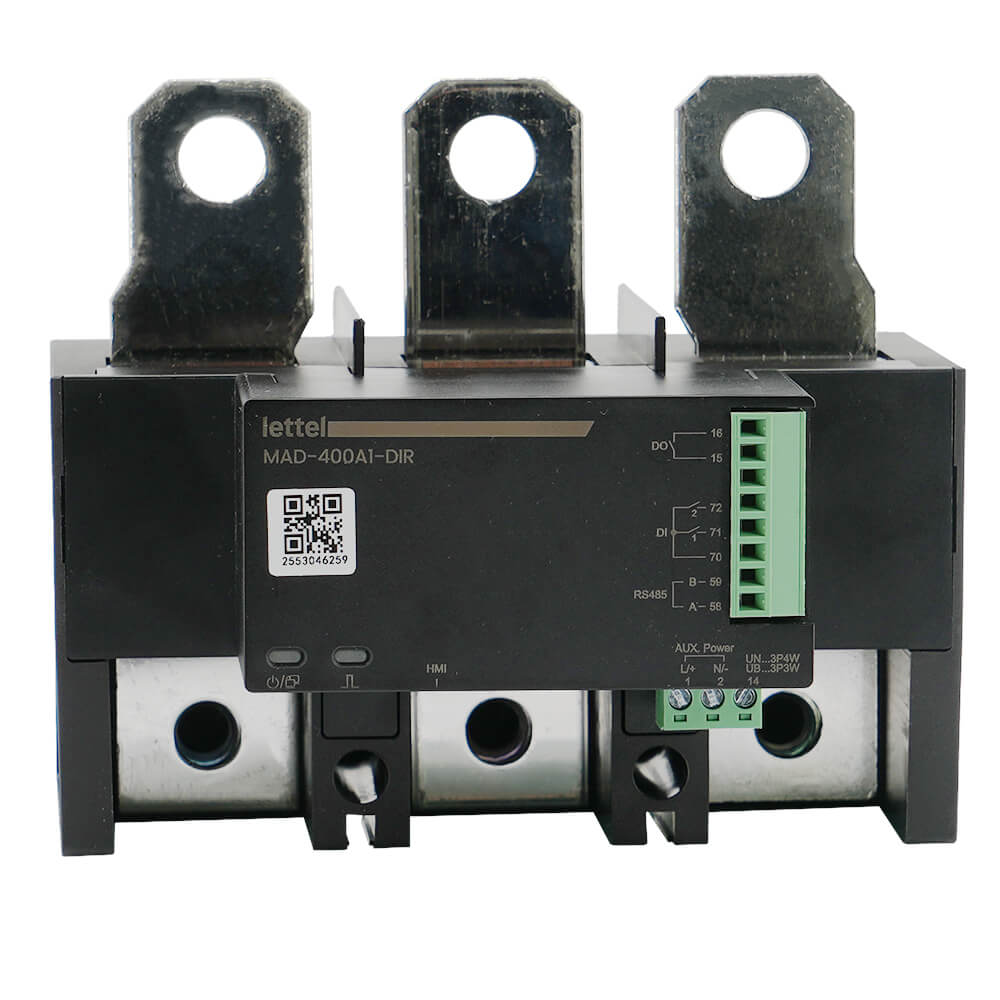

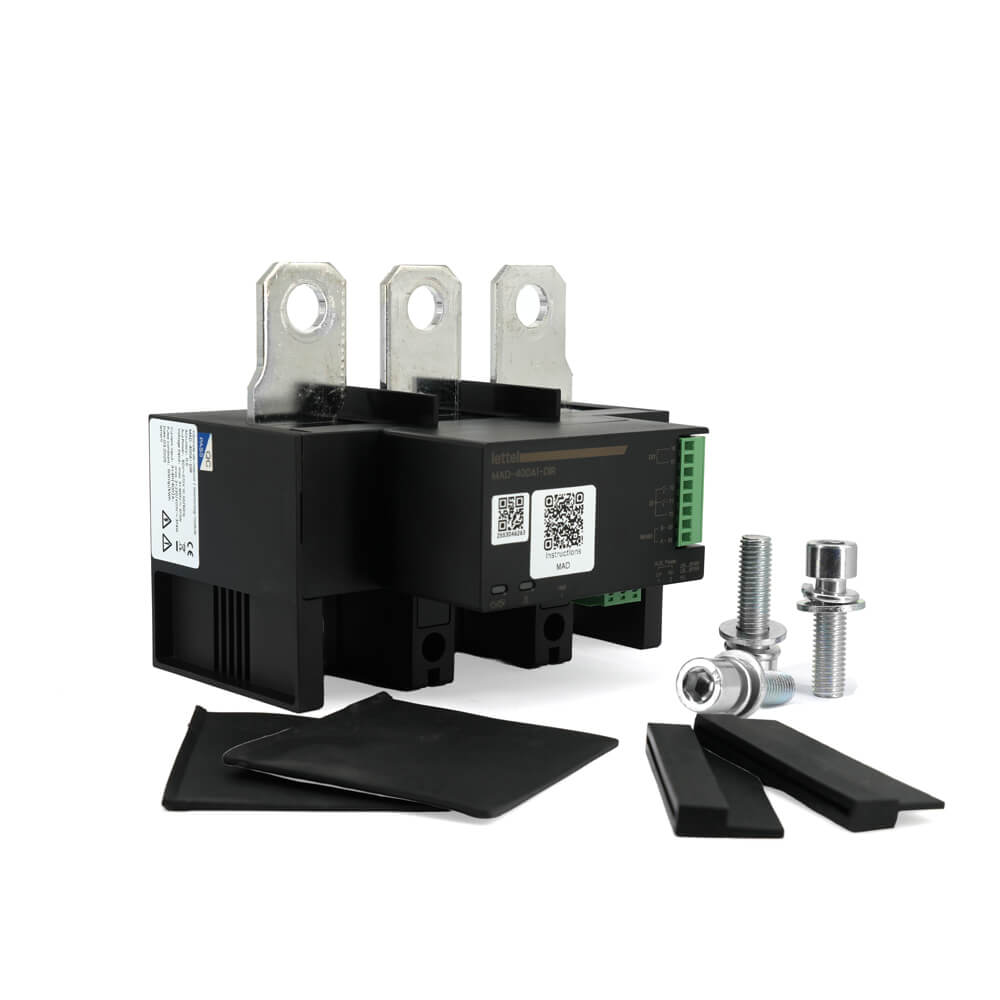

Centrale de mesure sur disjoncteur moulé – Modbus – Sortie relais

Description

Solution de mesure tout-en-un intégrée sous le disjoncteur moulé, la gamme MAD offre des avantages uniques en termes de simplicité d’installation, réduction des composants et des risques de maintenance :

Caractéristiques

  • Mesures :

    La centrale permet l’analyse complète de circuit électrique en triphasé ou en tétraphasé :

    ➞ Mesures instantanées : Tensions simples et composées, courant par phase et du neutre, puissances actives, réactives, apparentes, fréquence, facteur de puissance

    ➞ Mesure des énergies : actives et réactives positive et négative, apparente, réactive 4 quadrants

    ➞ Qualité : déséquilibres U et I, taux de distorsions et contenu harmoniques U et I jusqu’au rang 31.

  • Précision :

    Mesure énergie active classe 0,5.

  • Électriques :

    Alimentation auxiliaire 80 … 270 Vca.

  • Intégration :

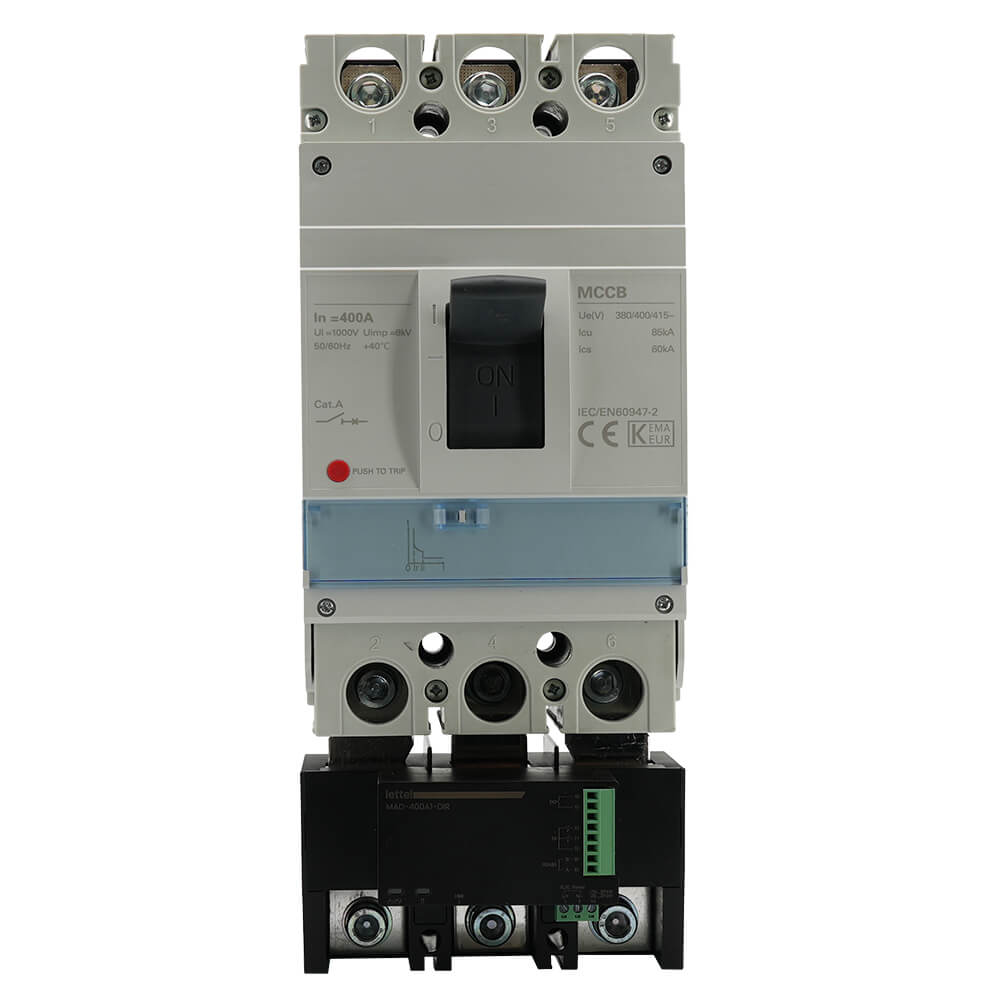

    Le boîtier se raccorde directement aux bornes de sortie des 3 phases du disjoncteur moulé. Il se positionne comme un prolongement du disjoncteur.

    Les dimensions du boîtier permettent une compatibilité parfaite avec les disjoncteurs des principaux fabricants, de calibres 400A et 630A.

    N’hésitez pas à nous contacter pour demander confirmation.

  • Communication :

    Modbus RTU sur port RS485.

  • Entrées et sorties :

    La centrale de mesure est équipée de 2 entrées digitales et 1 sortie relais programmable.

  • Pilotage de circuits et alarmes :

    Le relais est programmable sur atteinte de seuil mini ou maxi de courant, tension, puissance, déséquilibre entre phase, … permettant :

    ➞ de protéger les circuits électriques

    ➞ de réaliser des fonctions d’alarme en cas d’avarie ou signal inapproprié

    ➞ de réaliser du délestage automatique en cas de surcharge.

  • Remontée d’état de circuits électrique :

    Les 2 entrées digitales permettent de connaître l’état de circuits ou appareils électriques annexes et d’alerter en cas de défaillance ou coupure d’un circuit.

  • Enregistrement des données :

    Les index d’énergies et de puissance sont enregistrés selon une fréquence programmable par pas de 1 minute. Les données enregistrées sont consultables depuis le logiciel et exportables au format .csv.

  • Supervision :

    Consultation distante des mesures en Modbus, sur logiciel tiers ou sur celui fourni gratuitement.

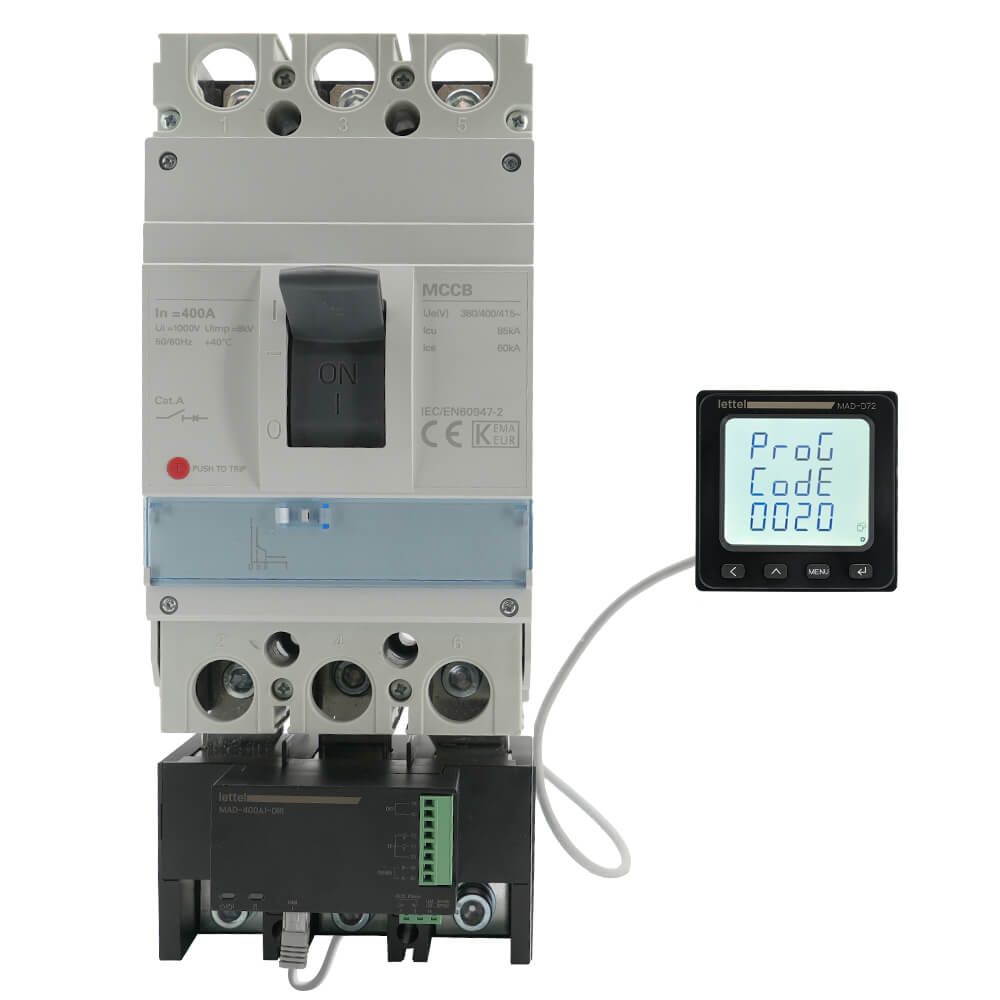

    Pour une consultation locale des afficheurs encastrables sur porte d’armoire sont disponibles en option. Proposés en 2 formats différents, ils sont raccordés aux centrales par un unique cordon RJ12.

  • Réductions des coûts  :

    ➞ Économie de composants : comparé à une installation traditionnelle, une centrale de mesure intégrée MAD permet de s’affranchir des composants suivants :

    • Transformateurs de courant externes
    • Disjoncteurs ou portes fusibles pour protéger les prises de tension
    • Câbles de liaison

    ➞ Gain de temps : rapidité d’installation du à la réduction des composants.

  • Réduction de la maintenance :

    Le « tout intégré » évite les risques de défaillance sur les composants annexes, les câbles de liaison et les points de connexion.

  • Conformités :

    CE, RoHS, REACh.

  • Standards applicables :

    IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1.

  • Centrale de mesure compatible avec les transformateurs de courant :

    • Afficheur format 72×72 mm : MAD-D72
    • Afficheur format 96×96 mm : MAD-D96
    • Cordons RJ12 pour relier l’afficheur à la centrale de mesure.

Variantes et codes commandes

Ce boîtier est proposé en 2 plages de courant à sélectionner selon le calibre du disjoncteur associé :

Code commande

Courant max

Produit stocké

630A

instock
