MCX4-34

Données mesurées :

le compteur multifonctions mesure et affiche les données électriques suivantes :
– Mesures instantanées : tensions simples et composées, fréquence, courant par phase et total, puissances PQS, facteur de puissance par phase et total.
– Énergies : active, réactive, apparente, importées et exportées, par phase et total, en double-tarif.
– Qualité du réseau : taux de distorsions harmoniques tension et courant.
– Enregistrements : demandes, valeurs extrêmes.

Passerelle RS485 Modbus RTU RJ45 Ethernet Modbus TCP/IP  :

Bien plus que de simples appareils esclaves, les compteurs MCX4 avec communication Modbus TCP peuvent être utilisés comme passerelle Modbus RTU/TCP. La fonction passerelle permet de raccorder 32 appareils esclaves sur une boucle RS485 à un compteur MCX4, qui transmettra l’ensemble des données en Modbus TCP sur port Ethernet RJ45.

Intégration :

boîtier compact largeur 4 modules.
La mesure de courant par transformateurs de courant externes facilite l’intégration dans une armoire existante et permet de mesurer de fortes puissances.
Les capteurs de courant Rogowski modèles MSC-TCR associés au compteur offrent les avantages suivants :
– Ouvrantes et flexibles, les boucles Rogowski sont idéales pour une intégration dans un espace exigu ou rajoutées dans une armoire existante.
– Précision excellente et linéaire sur toute l’échelle.
– Sécurité accrue : ni échauffement ni surcharge possible.
– Maintenance facilitée : possibilité de déconnecter le secondaire à pleine charge.

Utilisation :

visualisation des mesures en local sur grand écran LCD à 3 lignes de données, ou à distance via la communication Modbus RTU.

Applications :

convient pour des applications éoliennes ou photovoltaïques grâce aux index distincts pour l’énergie importée (consommée) et exportée (produite).

Sécurité :

caches-bornes plombables pour éviter tout risque de choc électrique ou de fraude.

Précision :

classe 0,5 pour l’énergie active et les mesures instantanées.

Conformités :

CE, RoHS, REACh.

Standards applicables :

IEC61000, IEC61010, IEC62052, IEC62053.

Transformateurs de courant  :

ce compteur doit être raccordé à des capteurs de courants à secondaire 1A ou 5A, ou à des boucles Rogowski modèles MSC-TCR.

Transformateurs de courant compatibles  :

– Compteurs électriques MCX4-34V avec boucles Rogowski, Référence MTCR-24-300, MTCR-36-600, MTCR-100-1000, MTCR-150-3000, MTCR-200-6000

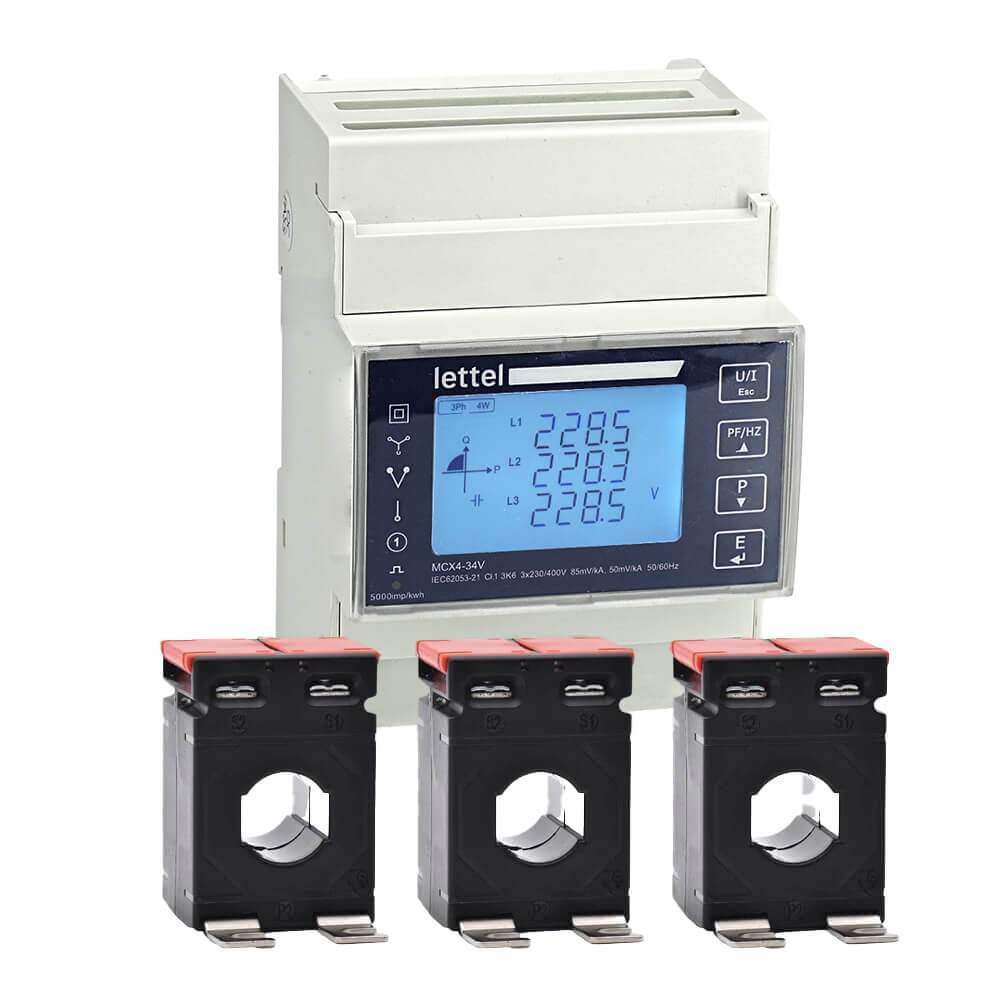

– Compteurs électrique MCX4-3415 avec tores de courant à secondaire 1A & 5A ( Accéder à la catégorie: Transformateurs de courant )

Communication MBus :

sur demande.
