MSC-DE-4

Écran tactile 10 pouces pour piloter jusqu’à 40 circuits triphasés

Description

L’afficheur MSC-DE-4 propose une interface ergonomique et intuitive affichée sur un écran tactile 10 pouces pour consulter l’ensemble des données mesurées mais également de paramétrer et d’interagir avec les modules MSC-M4 :

Caractéristiques

  • Électriques :

    Alimentation 24Vcc.

    Prévoir une alimentation AMP1-15-24.

  • Boîtier et raccordement :

    Boîtier dimensions L274 x H193 x P43 mm, à encastrer dans une découpe de L261 x H180 mm.

    Raccordement direct de 2 boucles RS485 sans nécessité de module de communication.

    Ports de communication RS485 x2, RS232, RJ45, USB1, USB2.

  • Afficheur :

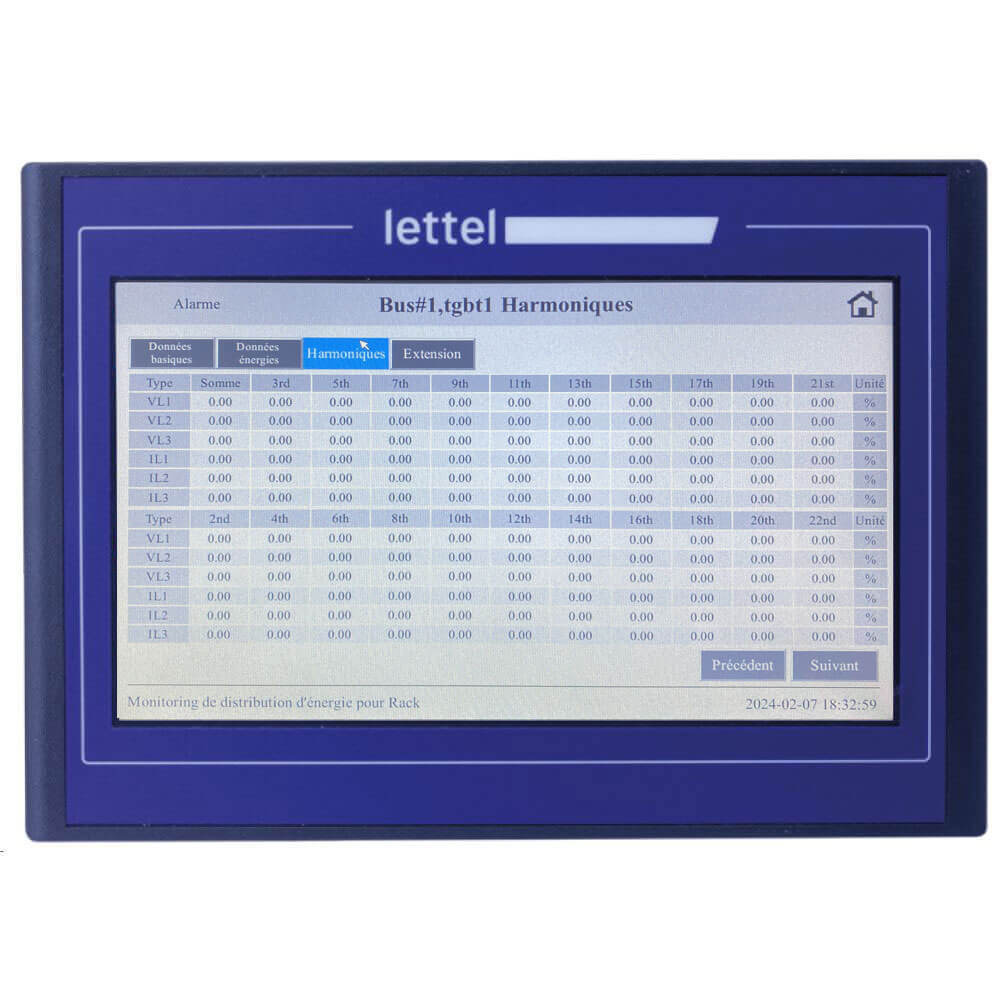

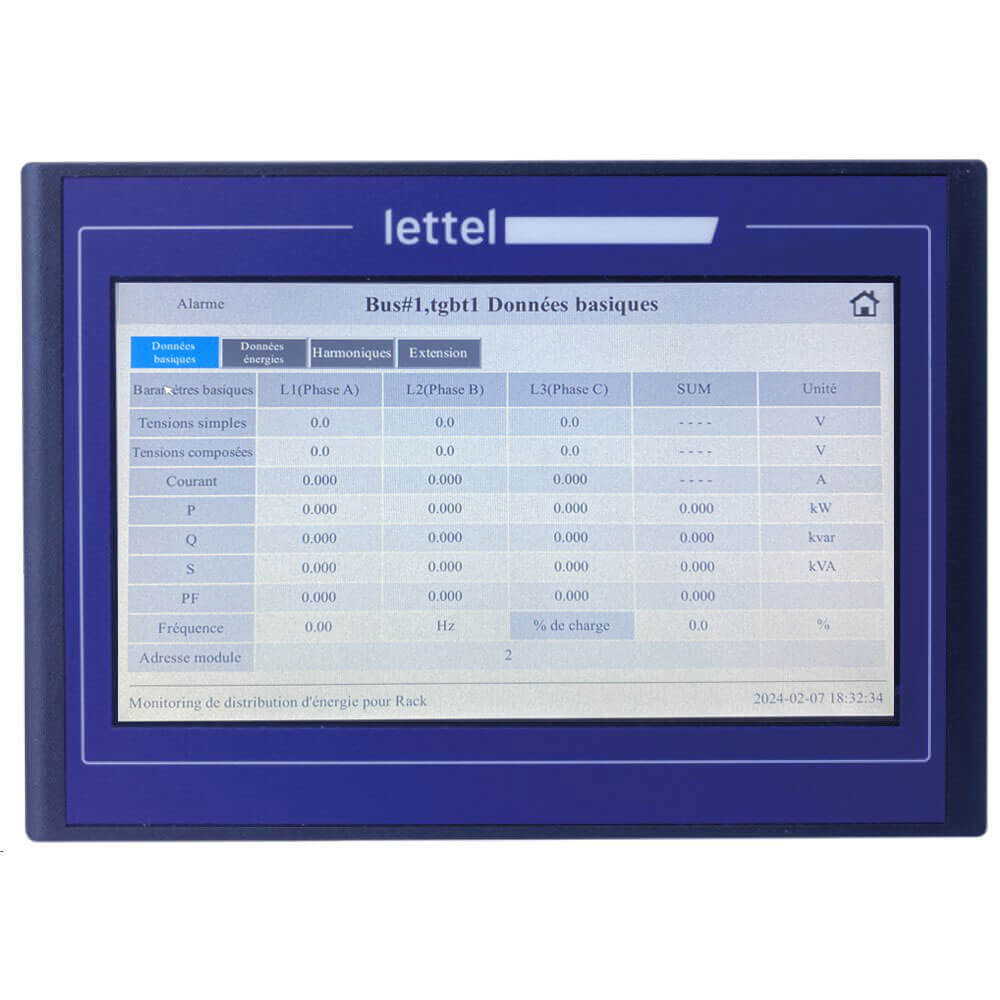

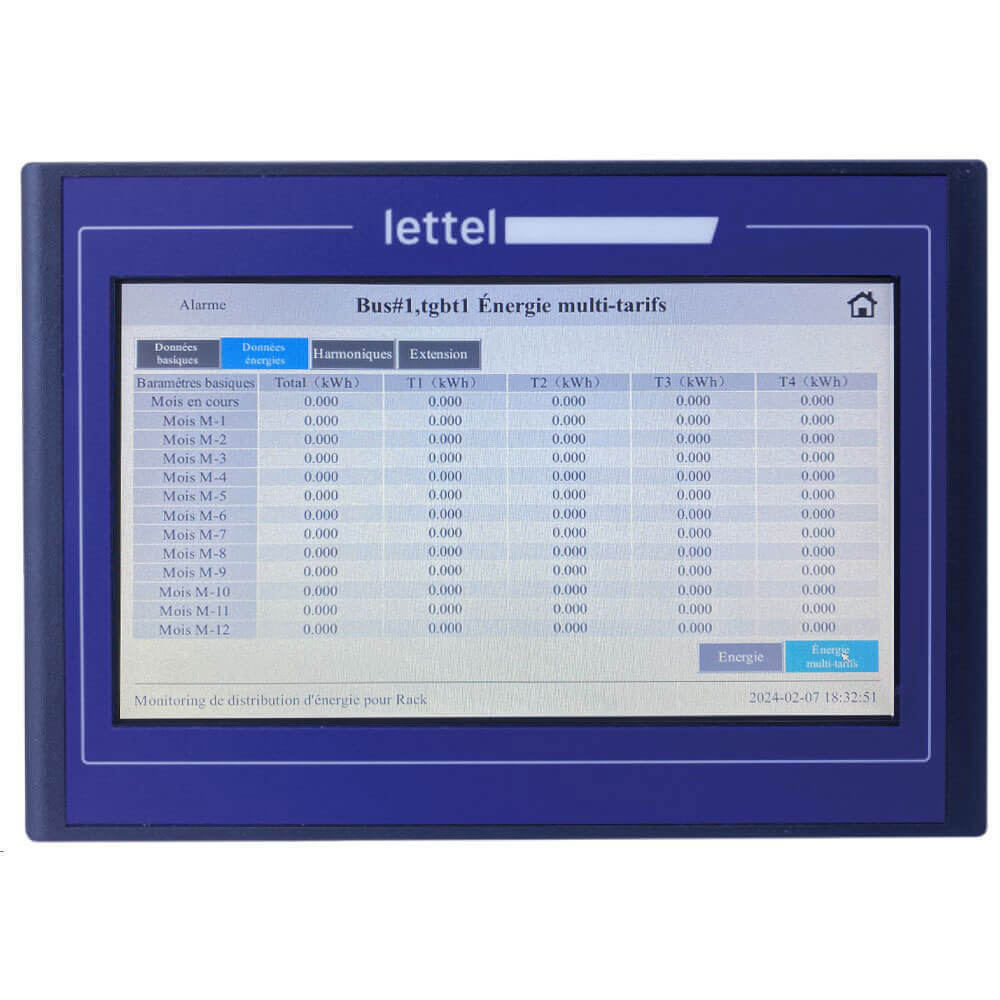

    L’écran TFT couleur 10 pouces permet l’affichage des données mesurées sous forme de graphiques en barres ou vectoriels, courbe sinusoïdales.

  • Utilisation :

    Consultation et paramétrage de 40 modules de mesure maxi.

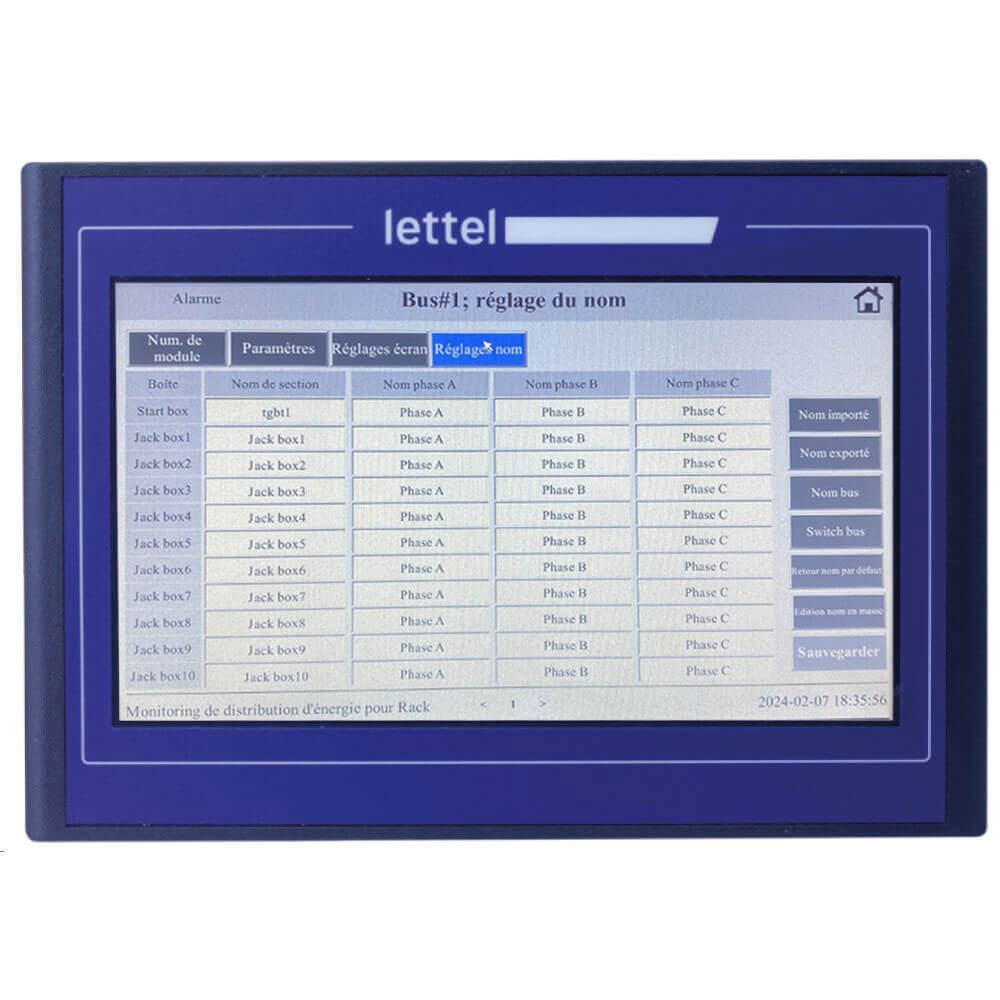

    L’interface principale permet d’organiser les différents modules par armoire ou par circuit, et de les renommer.

  • Modules de mesure :

    L’afficheur est compatible avec les modules de mesure Enerclip réf MSC-M4.
