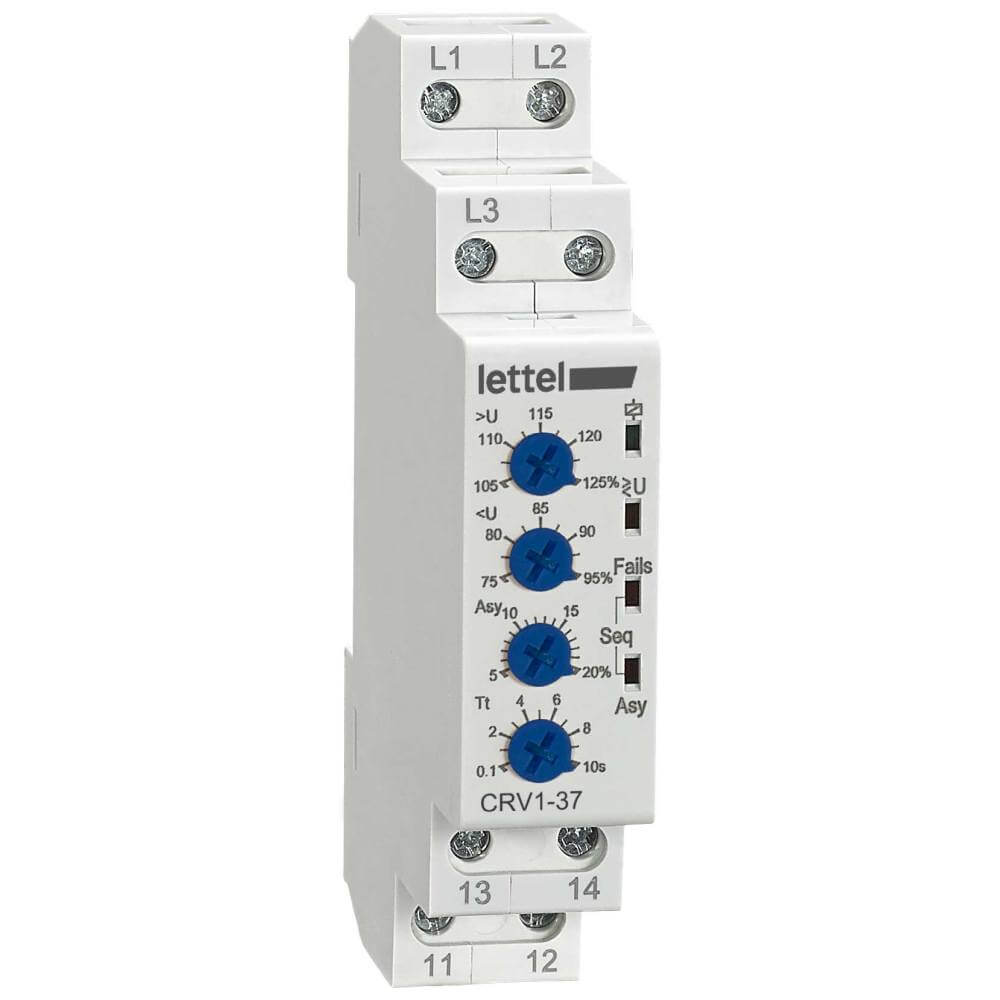

Relais de protection tri/tétra : seuils +/-, asymétrie, ordre, absence
Description
Le relais CRV1-37 commute lorsque la tension d’une des phases dépasse les seuils mini ou maxi, en cas d’asymétrie ou inversion des phases :
Caractéristiques
-
Électriques :
CRV1-37 : pour réseau triphasé sans neutre Un = 400V.
CRV1-37N : pour réseau tétra (triphasé + neutre) Un = 230/400V. -
Contact de sortie :
Contact unipolaire inverseur 8A/250V.
Retard au déclenchement du relais réglable de 0,1 à 10s.
Hystérésis 2%.
-
Physiques :
Boîtier largeur 1 module (18mm), clipsable sur rail-din.
4 leds pour signaler l’état du contact, l’atteinte de seuils mini/maxi, la coupure de phase et l’asymétrie.
-
Commutation du relais :
Son relais commute selon les conditions suivantes :
– la tension d’une des phases dépasse les seuils mini ou maxi réglés (pendant une durée supérieure à la temporisation),
– inversion de séquençage des phases,
– absence de tension sur une des phases,
– écart de tension entre 2 phases supérieur au % réglé (asymétrie). -
Réglages :
Les nombreux réglages du relais multifonctions permet de s’adapter à toutes les applications :
- Seuil de tension mini réglable de 75 à 95% Un
- Seuil de tension maxi réglable de 105 à 125% Un
- Seuil d’asymétrie entre phases réglable de 5 à 20%
- Temporisation de retard au déclenchement du relais réglable de 0,1 à 10s.
Fonctionnalités
-
Applications :
Le relais de protection modulaire multifonctions est utilisé dans les tableaux électriques tertiaires et industriels. Son relais permet de protéger les appareils et circuits électriques de tensions inappropriées et d’alerter en cas de valeur de tension anormale, d’asymétrie ou inversion de phases.
Normes et certifications
-
Conformités :
CE, RoHs, REACH.
-
Standards appplicables :
EN 60255-1, EN 60255-26&-27.
Variantes et codes commandes
Le relais de tension CRV1-37 est disponible pour raccordement sur un circuit triphasé ou tétra :
Code commande
Type de circuit
Produit stocké
CRV1-37
Triphasé 3x 400Vca
instock
CRV1-37N
Tétraphasé 3x 230Vca
instock
