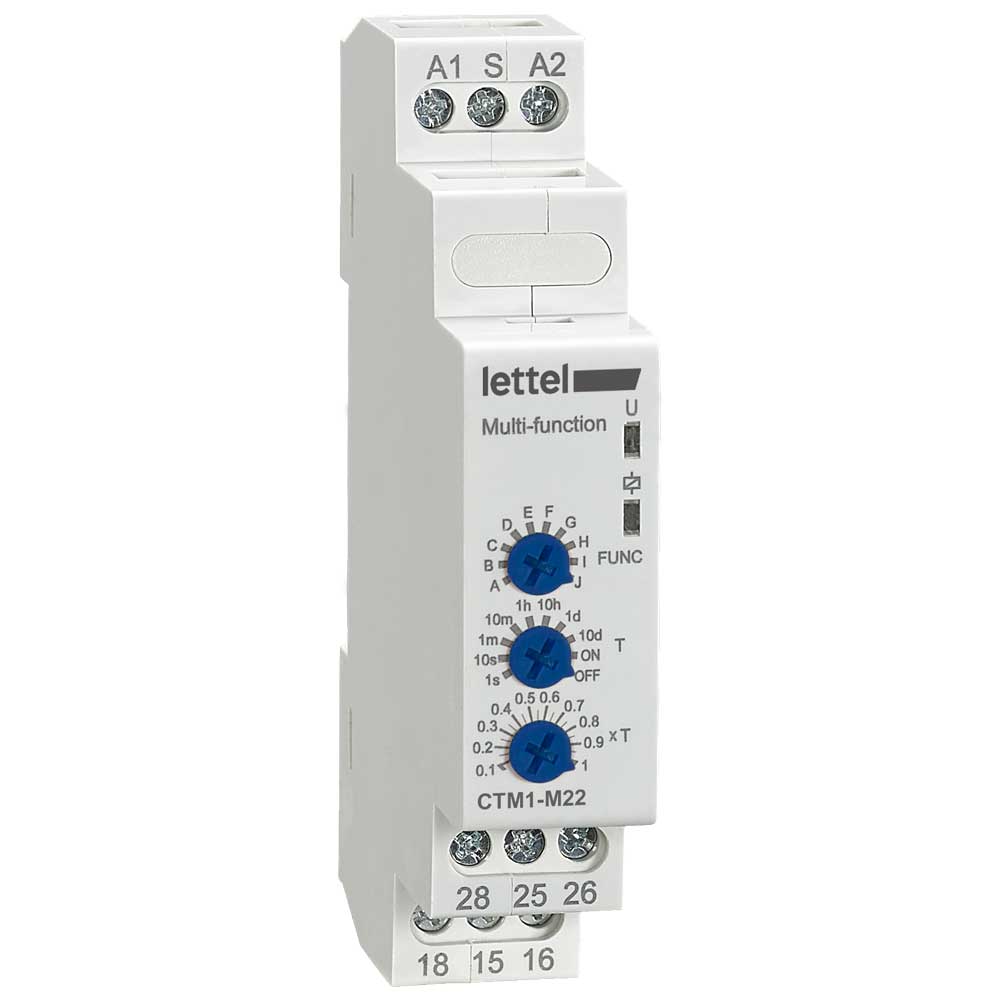

Relais temporisé modulaire ctm1-m12
tempo modulaire bipolairectm1-m22

CTM1-Mx2

Minuterie multi-fonctions à 1 ou 2 contacts

Description

Minuterie multi-fonctions à 1 ou 2 contacts

Le relais temporisé CTM1-Mx2 propose 1O fonctions électriques. Il associe simplicité avec faible encombrement :

Caractéristiques

  • Électriques :

    alimentation 12 … 240 Vca/cc.
    Démarrage de la temporisation à la mise sous tension ou par contact externe.
    Contact unipolaire ou bipolaire inverseur 16A/250V.

  • Programmation :

    la minuterie dispose de 10 fonctions disponibles, temporisation réglable de 0,1s à 10 jours, grâce à l’échelle de temps.

  • Physiques :

    boîtier largeur 18 mm, clipsable sur rail-din.
    Réglages par manettes en face avant.
    Des témoins lumineux indiquent l’alimentation de la minuterie (led verte) et l’état du relais (led rouge).

  • 10 fonctions disponibles :

    la minuterie permet de mettre en marche des appareils ou des circuits électriques pendant une durée déterminée.
    Nombreuses fonctions disponibles dont clignoteur symétrique, démarrage sur contact extérieur, contact retardé, …

  • Facilité d’intégration :

    le boîtier compact de seulement 1 module de large (18 mm) permet une intégration dans tout type de coffret électrique ou armoire de distribution.

  • Simplicité de programmation :

    le relais temporisé se programme très simplement à l’aide de manettes en face avant.

  • Modularité :

    les 10 schémas électriques disponibles permettent d’adapter la programmation selon le type d’application.

  • Conformités :

    CE, RoHs, REACH.

  • Standards appplicables :

    EN61812-1

Variantes et codes commandes

Minuterie multi-fonctions à 1 ou 2 contacts

Le relais temporisé modulaire CTM1-Mx2 est disponible avec 1 ou 2 contacts NO/NF :

Code commande

Type de contact

Produit stocké

CTM1-M12

1x NO/NF

instock

CTM1-M22

2x NO/NF

instock

Espace téléchargement

Minuterie multi-fonctions à 1 ou 2 contacts

Documentations disponibles pour le relais temporisé CTM1-Mx2 :

Documents de Présentation

  • Fiche produit

    pdf

    0.46 mb

  • Présentation gamme CTM

    pdf

    0.58 mb

  • Catalogue général

    pdf

    33.71 mb

Notices du produit

  • Notice

    pdf

    0.44 mb
