MTCF-745045

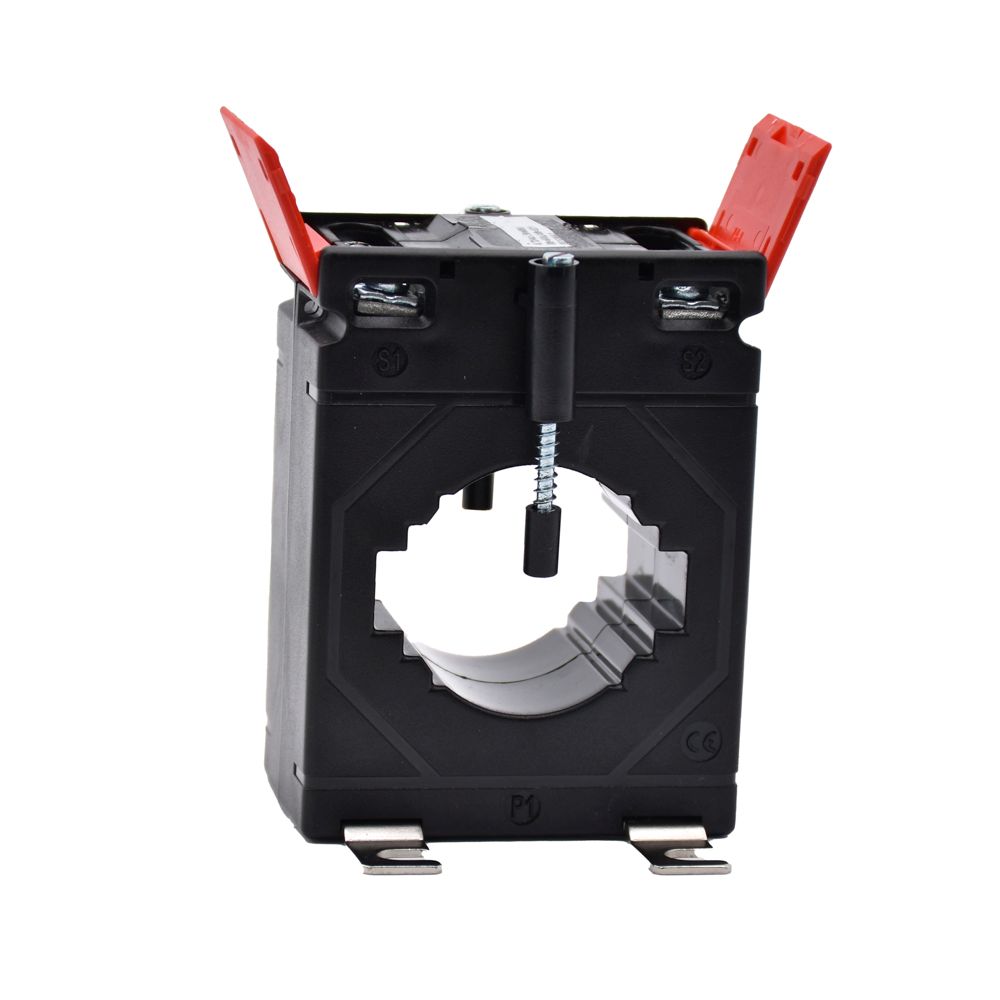

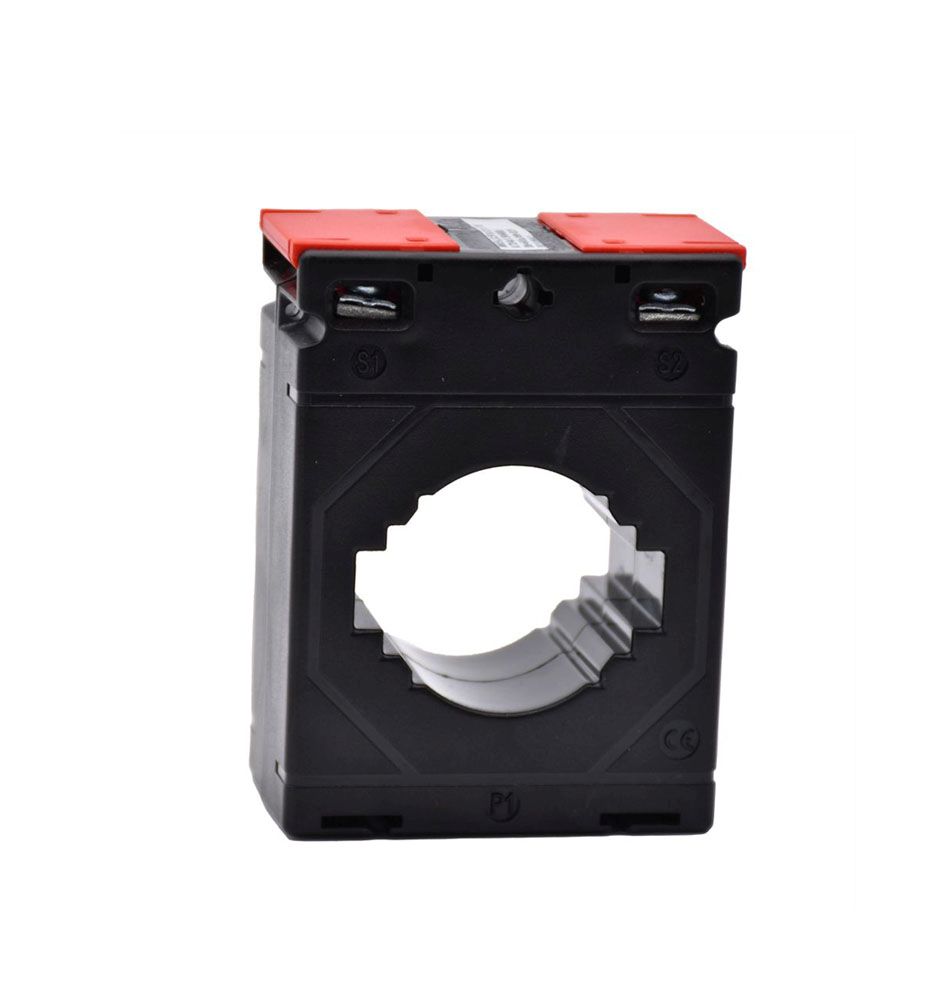

TC fermés 800 et 1000/5A – Ouverture Ø41, 12,5×51, 21×41 ou 31×31 mm

Description

Les transformateurs de courant MTCF associent précision avec simplicité d’intégration :

Caractéristiques

  • Électriques :

    courant primaire 800 ou 1000A selon modèles.
    Secondaire 5A
    Précision classe 0,5.

  • Physiques :

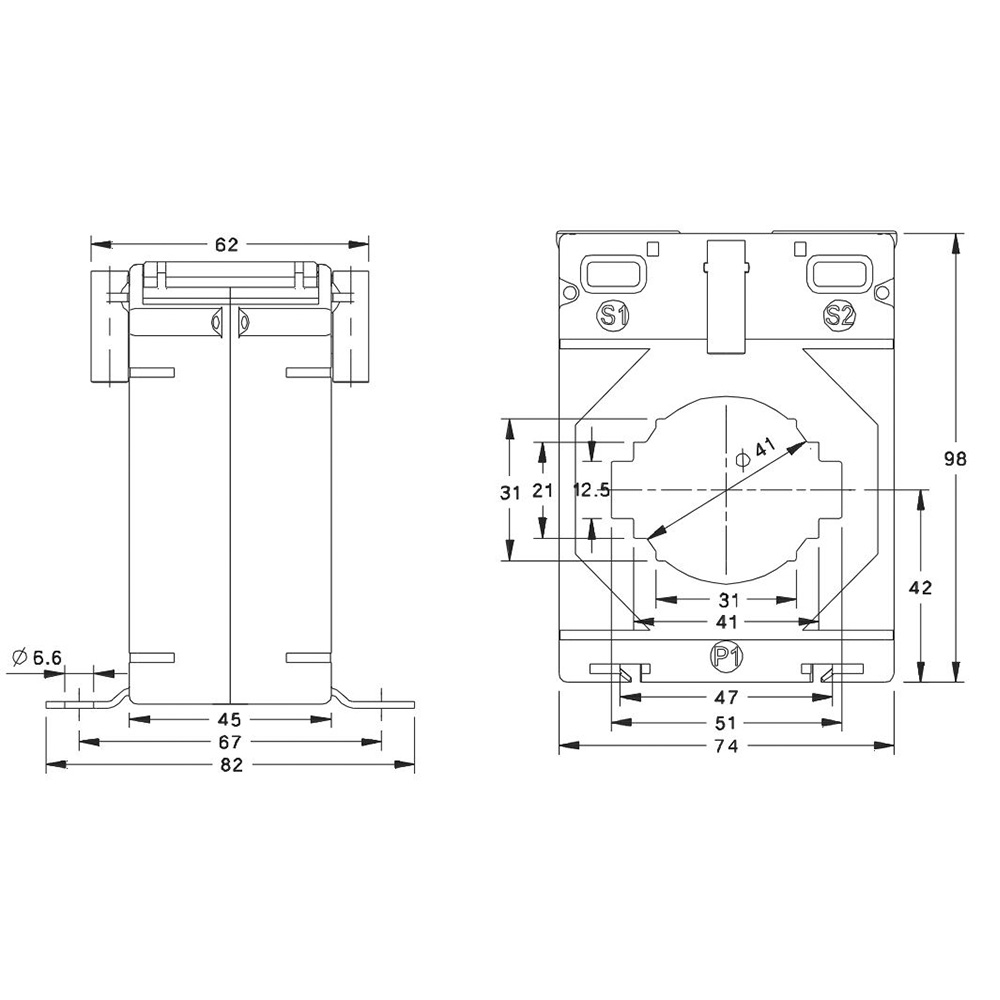

    ouverture pour câble Ø 41 mm ou barre 12,5×51, 21×41 ou 31×31 mm.
    Dimensions boîtier: H98, L74, P45 mm.
    Montage en saillie, sur conducteur ou sur rail-din avec accessoire MTCF-6274-DIN à commander séparément.
    Caches-bornes plombables.

  • Précision :

    classe 0,5.

  • Cahiers techniques  :

    – Les transfo de courant

  • Intégration :

    faible encombrement.

  • Sécurité :

    caches-bornes plombables pour éviter tout risque électrique ou fraude.

  • Conformités :

    CE, RoHS, REACh.

  • Standards applicables :

    IEC61869-1&2, IEC60044-1, BS3938, IS2705-1,2&3.

  • Courant primaire :

    autres valeurs.

  • Courant secondaire :

    1A.

  • Classes de précision :

    0,2 – 0,2S – 0,5S.

  • Montage rail-din :

    socle MTCF-6274-DIN à commander séparément.

  • Compteur ou centrale de mesure :

    le compteur ou la centrale de mesure associée doit avoir une entrée pour courant 5A.

  • Compatibilité  :

    TI compatible avec tout type de compteurs électriques ou centrales de mesures à entrée 5A.



    Montage sur rail DIN avec l’accessoire support rail DIN

Variantes et codes commandes

La série des transformateurs d’intensité MTCF-745045 se décline pour courant primaire de 800 et 1000A :

Code commande

Type de TC

Courant primaire

Produit stocké

MTCF-745045-800-5

Fermés

800A

instock

MTCF-745045-1000-5

Fermés

1000A

instock
