MCT2-1100
MTCF-623040-0.2S

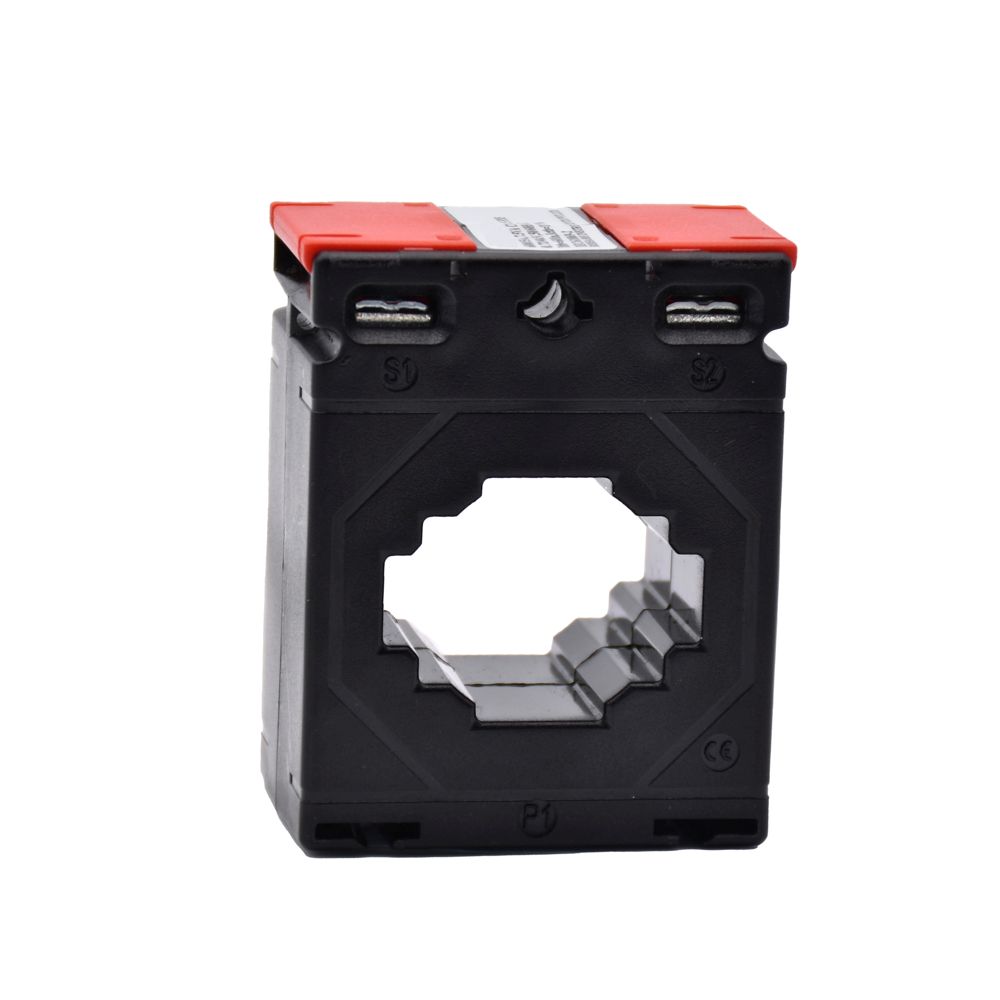

TC fermé classe 0,2S pour courant max 300A – Secondaire 5A
Description
Les transformateurs de courant MTCF associent précision avec simplicité d’intégration :
Caractéristiques
-
Électriques :
courant primaire max 100 à 300A selon modèles.
Secondaire 5A
Précision classe 0,2S. -
Physiques :

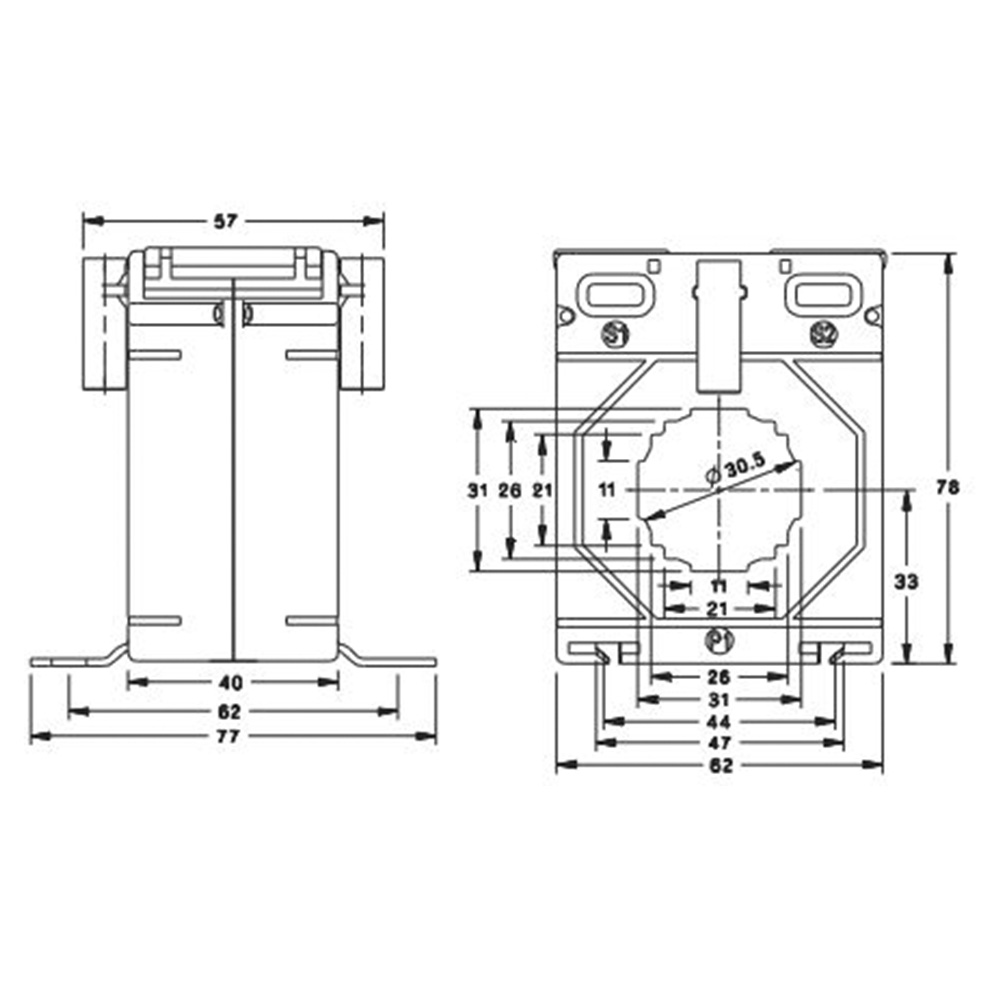

ouverture pour câble Ø 30,5 mm ou barre 11×31, 21×26, 26×21 ou 31×11 mm.
Dimensions boîtier: H78, L62, P40 mm.
Montage en saillie, sur conducteur ou sur rail-din avec accessoire MTCF-6274-DIN à commander séparément.
Caches-bornes plombables. -
Précision :
la classe de précision 0,2S est adaptée pour des applications de facturation d’électricité ou des mesures de laboratoire.
-
Cahiers techniques :
Avantages
-
Intégration :
faible encombrement.
-
Sécurité :
caches-bornes plombables pour éviter tout risque électrique ou fraude.
Normes et certifications
-
Conformités :
CE, RoHS, REACh.
-
Standards applicables :
IEC61869-1&2, IEC60044-1, BS3938, IS2705-1,2&3.
Variantes réalisables
-
Courant primaire :
autres valeurs.
-
Courant secondaire :
1A.
Accessoires
-
Montage rail-din :
socle MTCF-6274-DIN à commander séparément.
Produits associés
-
Centrale de mesure MAE-1 :
pour réaliser un circuit de mesure en classe 0,2S, ces transformateurs de courant doivent être associés à une centrale de mesure de même classe 0,2S, telle la MAE-1.
-
Compatibilité :
TC classe 0.2s adapté pour etre associé à la centrale de mesure MAE1 de précision 0.2s.
Montage sur rail DIN avec l’accessoire support rail DIN
Variantes et codes commandes
La série des transformateurs d’intensité MTCF-623040 se décline pour courant primaire de 500 et 600A :
Code commande
Type de TC
Courant primaire
Produit stocké
MTCF-623040-0.2S-100-5
Fermés
100A
instock
MTCF-623040-0.2S-200-5
Fermés
200A
instock
MTCF-623040-0.2S-300-5
Fermés
300A
instock
