Publié le 18 septembre 2025

Problème d’énergie négative : diagnostic et solutions techniques

Vous constatez qu’une des phases affiche une puissance et/ou une énergie active négative, cela peut indiquer un défaut de raccordement.

Appliquez pas à pas notre guide en 5 étapes pour identifier l’origine du problème et trouver la réponse technique appropriée.

1. Vérifiez la présence d’une production d’électricité sur site

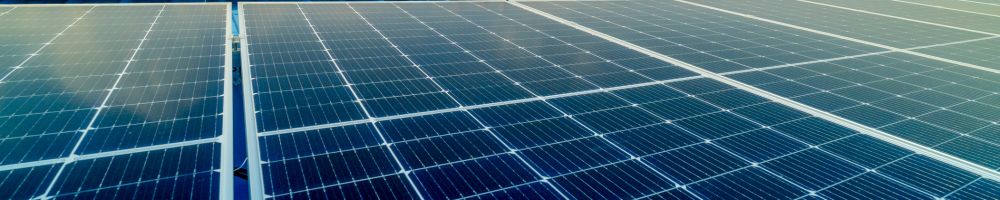

Dans les installations électriques qui produisent leur propre électricité tels que les panneaux photovoltaïques, éoliennes, batteries ou autres, l’apparition d’énergie négative est souvent normale et temporaire.

Par exemple, si vos panneaux solaires produisent plus d’énergie que ce que vous consommez, l’excédent d’énergie est renvoyé vers le réseau. Le compteur, dans ce cas, mesure cette énergie comme une puissance active négative.

Cela n’indique pas une erreur de câblage ou un problème technique complexe, mais juste un fonctionnement normal lié à la production intermittente.

2. Contrôlez le sens d’installation des transformateurs de courant

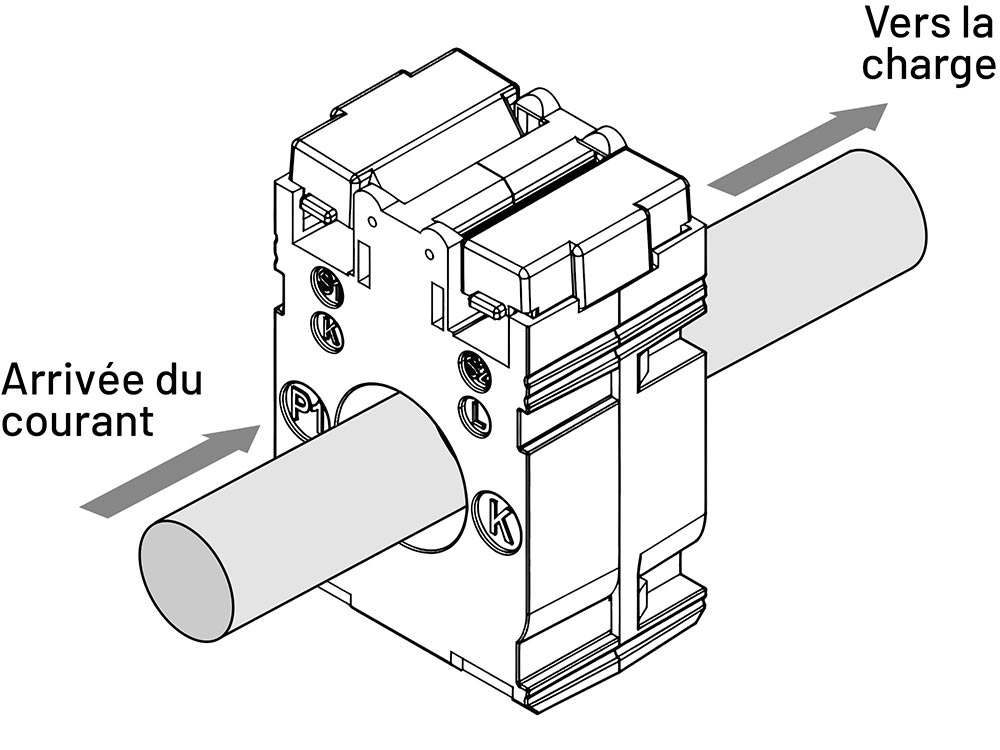

Le sens de montage du transformateur de courant interprète le sens de circulation de l’énergie.

Il est primordial d’installer un transformateur de courant dans le bon sens. Vous trouverez sur le TC la plupart du temps ces inscriptions qui permettent de déterminer le sens : P1 → P2, ou une flèche vers la charge.

Si le sens est inversé, le courant mesuré est opposé au courant réel.

Résultat : le système interprète qu’au lieu de consommer de l’énergie, vous en produisez. Vous affichez donc de l’énergie négative.

3. Vérifiez la polarité du raccordement des transformateurs de courant

Une inversion de polarité donne une mesure inversée.

C’est une erreur qui donne exactement le même symptôme qu’un TC monté à l’envers, mais cette fois au niveau du raccordement électrique et non du placement physique.

La solution

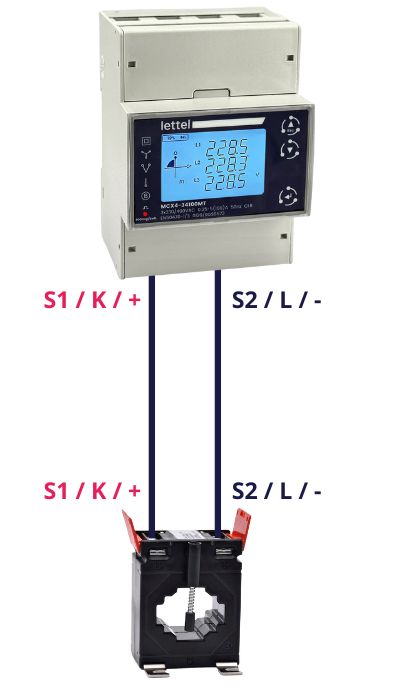

Vérifiez attentivement le raccordement des bornes de vos TC. Assurez-vous que les bornes S1/K/+ et S2/L/– sont bien raccordées aux bornes correspondantes du compteur ou de la centrale de mesure.

Astuce pratique

Lors de la pose, utilisez des colliers ou gaines de couleur : rouge pour S1/K et noir pour S2/L.

4. Vérifiez l’ordre des phases

En triphasé, l’électricité circule sur trois conducteurs appelés phases notées A, B et C. Ces phases ne sont pas synchrones, chacune est décalée de 120° par rapport aux autres. C’est ce décalage qui permet de faire tourner un moteur ou de répartir la puissance de manière équilibrée.

Mais attention : si l’ordre de raccordement des phases sur les entrées tension et courant n’est pas respecté (par exemple A-C-B au lieu de A-B-C), les mesures du compteur deviennent incohérentes.

Résultat : vous pouvez voir apparaître une énergie négative sur une phase, alors qu’en réalité c’est juste un problème de séquence.

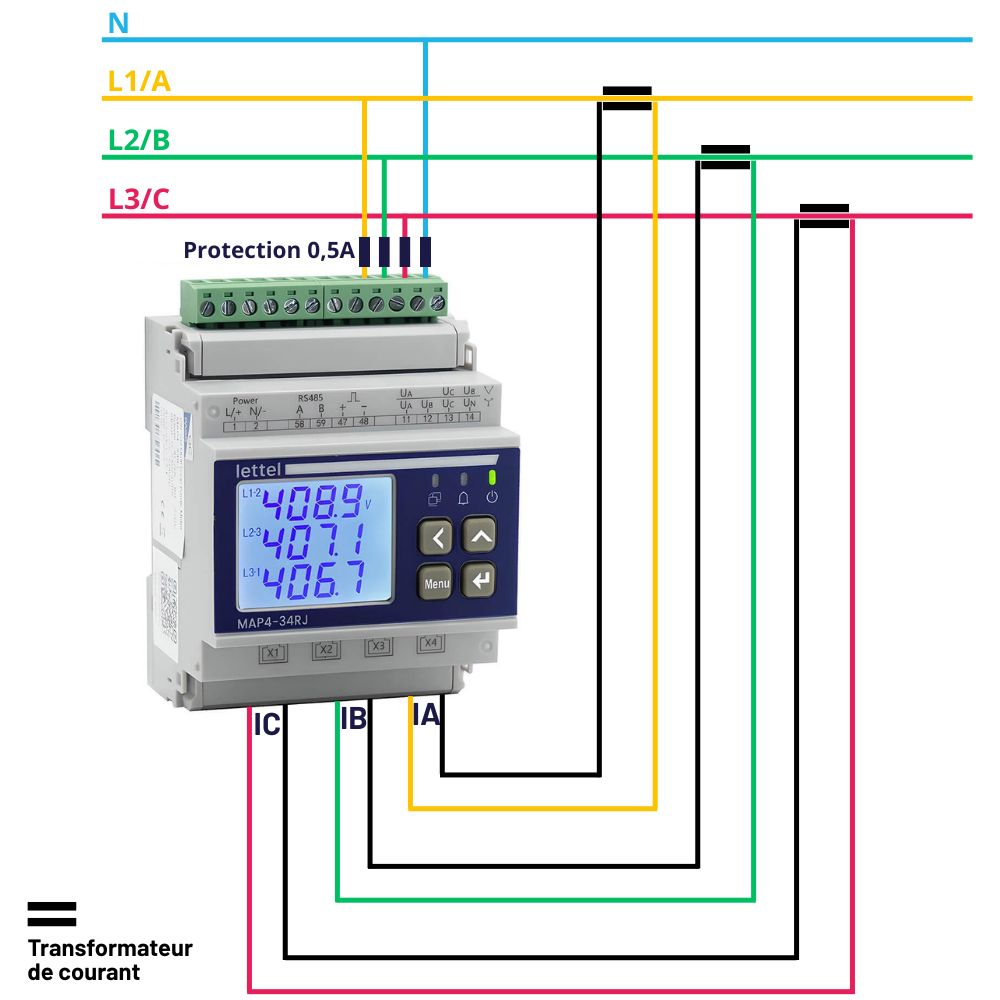

Bon schéma de raccordement

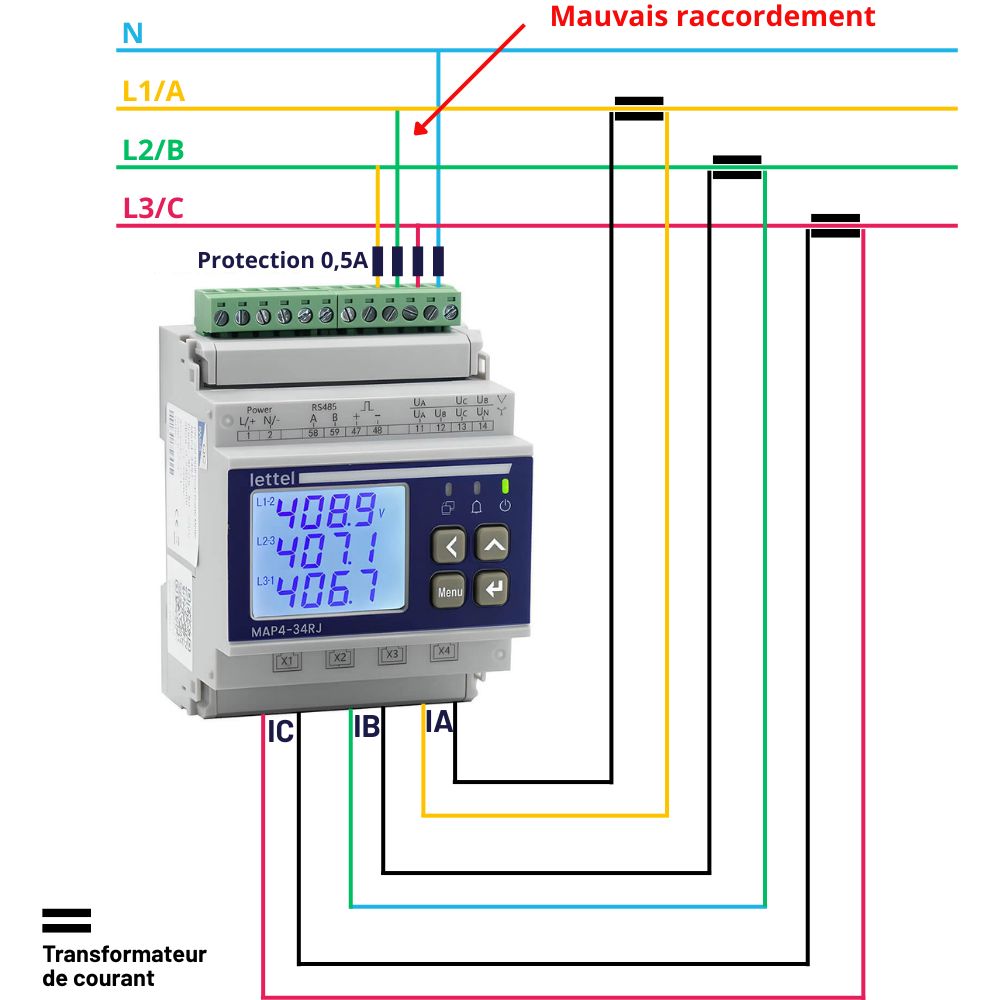

Mauvais schéma de raccordement

Comment vérifier ?

Avec un testeur de séquence de phase : il vous dira si les phases arrivent bien dans l’ordre,
En comparant physiquement l’ordre des phases sur les raccordements des entrées de tensions et de courants,
A l’aide de certains instruments de mesure qui indiquent une incohérence dans l’ordre des phases.

5. Confirmez l’ordre des phases du circuit jusqu’au compteur

Après avoir vérifié la cohérence du séquençage au niveau des mesures locales, il faut contrôler que cet ordre est bien respecté tout au long du circuit électrique, jusqu’au compteur.

Comment vérifier ?

Respect de l’ordre des phases : assurez-vous que le câblage conserve bien la séquence A-B-C,
Consultez les données de votre compteur/centrale de mesure. L’ordre des phases est parfois indiqué,
Angle de phase : en triphasé équilibré, l’angle entre deux phases doit être de 120°. Une valeur différente peut révéler une inversion,
Parcours complet : repartez depuis l’arrivée électrique et suivez chaque phase jusqu’au compteur pour vérifier qu’aucune inversion de phase n’est présente sur le circuit.

En résumé : même si le séquençage semble correct sur un point de mesure, une inversion de phase en amont peut entraîner des incohérences et afficher de l’énergie négative sur une phase.

Conclusion

En suivant ces cinq étapes de vérification, vous identifierez la cause de l’énergie négative observée sur une phase et, dans la grande majorité des cas, vous apporterez la solution adéquate.

Besoin d’aide supplémentaire ? N’hésitez pas à contacter notre support technique. Nos équipes pourront vous accompagner dans l’analyse des mesures et vous guider pas à pas pour résoudre votre problème.
