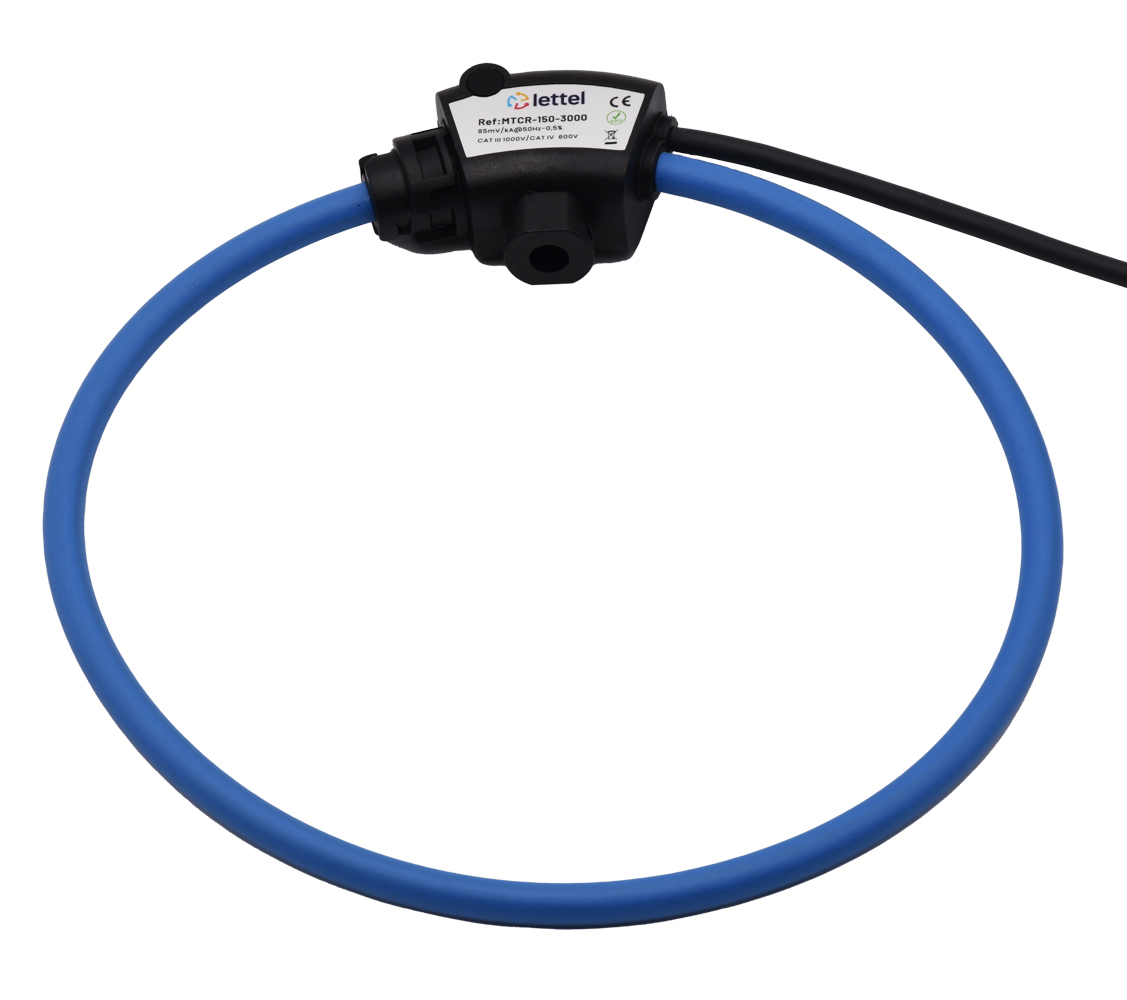

MTCR-150-3000

Intégration :

grâce à leur noyau ouvrant, l’installation des capteurs de courant est possible sans déconnexion des câbles de puissance.
Leur souplesse permet une installation facile dans un espace exigu ou difficile d’accès.

Sécurité :

sortie mV donc sans échauffement ni risque de sur-intensité.

MTCR-S3 :

support de fixation triaxial permettant de fixer la boucle Rogowski sur un conducteur rond de type câble.

MTCR-CU :

support de fixation permettant de fixer la boucle Rogowski sur une barre conductrice.

MTCR-SV :

cordon de prise de tension à associer au support de fixation MTCR-CU.

Transducteurs MTCR-C :

les convertisseurs transforment le signal des boucles mV en 0-1A ou 0-5A, afin d’utiliser les boucles Rogowski avec un compteur ou une centrale à entrée 1A ou 5A.

Centrales et compteurs pour boucles Rogowski :

Lettel propose des instruments de mesure avec entrées directes pour boucles de Rogowski :
– MCX4-34V : compteur triphasé à clipser sur le rail-din d’un coffret électrique
– MAE-96V : centrales de mesure à encastrer sr porte d’armoire ou panneau.

Les TC Rogowski peuvent se raccorder : :

– Directement sur les compteurs électriques modulaires MCX4-34V ou sur les centrales de mesure encastrable MAE-96V

– Sur n’importe quel compteur ou centrale à entrée 1A grâce au convertisseur MTCR-C-x-1

– Sur n’importe quel compteur ou centrale à entrée 5A grâce au convertisseur MTCR-C-x-5

Les accessoires de fixation facilitent le montage et garantissent une classe de précision optimale : :

– Montage sur câble : MTCR-S3

– Sur barre conductrice ou câble : MTCR-SV

– Avec cordon de prise de tension : MTCR-CU

Standards applicables :

EN61010-1:2010 +A1:2019, EN/IEC61010-2-032:2021 +A11:2021, EN/IEC61326-1:2021.

Conformités :

CE, RoHS, REACh.

Cahiers techniques  :

→ Les transformateurs de courant

→ Tout savoir sur le capteur de courant type Rogowski

Articles  :

→ Compteurs et centrales pour boucles Rogowski
