MAP4-34RJ-TCP

Multi-mesure :

Mesure des principales grandeurs électriques pour une analyse détaillée du circuit :

énergies actives et réactives ┃ importées et exportées ┃ tension, courant ┃ puissances actives ┃ réactives et apparentes ┃ facteur de puissance ┃ fréquence ┃ demandes, ┃valeurs extrêmes ┃déséquilibres ┃ harmoniques jusqu’au rang 31 ┃ et bien d’autres …

Pilotage de circuits et alarmes :

Les 2 relais du modèle MAP4-34RJ-IO-TCP sont programmables sur atteintes de seuils mini ou maxi de courant, tension, puissance, déséquilibre entre phase, … permettant :

➞ de protéger les circuits électriques

➞ de réaliser des fonctions d’alarme en cas d’avarie ou signal inapproprié

➞ de réaliser du délestage automatique en cas de surcharge.

Remontée d’état de circuits électrique :

Les 4 entrées digitales du modèle MAP4-34RJ-IO-TCP permettent de connaître l’état de circuits ou appareils électriques annexes et d’alerter en cas de défaillance ou coupure d’un circuit.

Enregistrement des données :

Les index d’énergies et de puissance sont enregistrés selon une fréquence programmable par pas de 1 minute. La capacité d’enregistrement de la centrale de mesure est de 16.000 lignes de données. Les données enregistrées sont consultables depuis le logiciel et exportables au format .csv.

Compacité :

Permet l’analyse de 4 circuits triphasés ou 12 monophasés sur un seul appareil de largeur 4 modules.

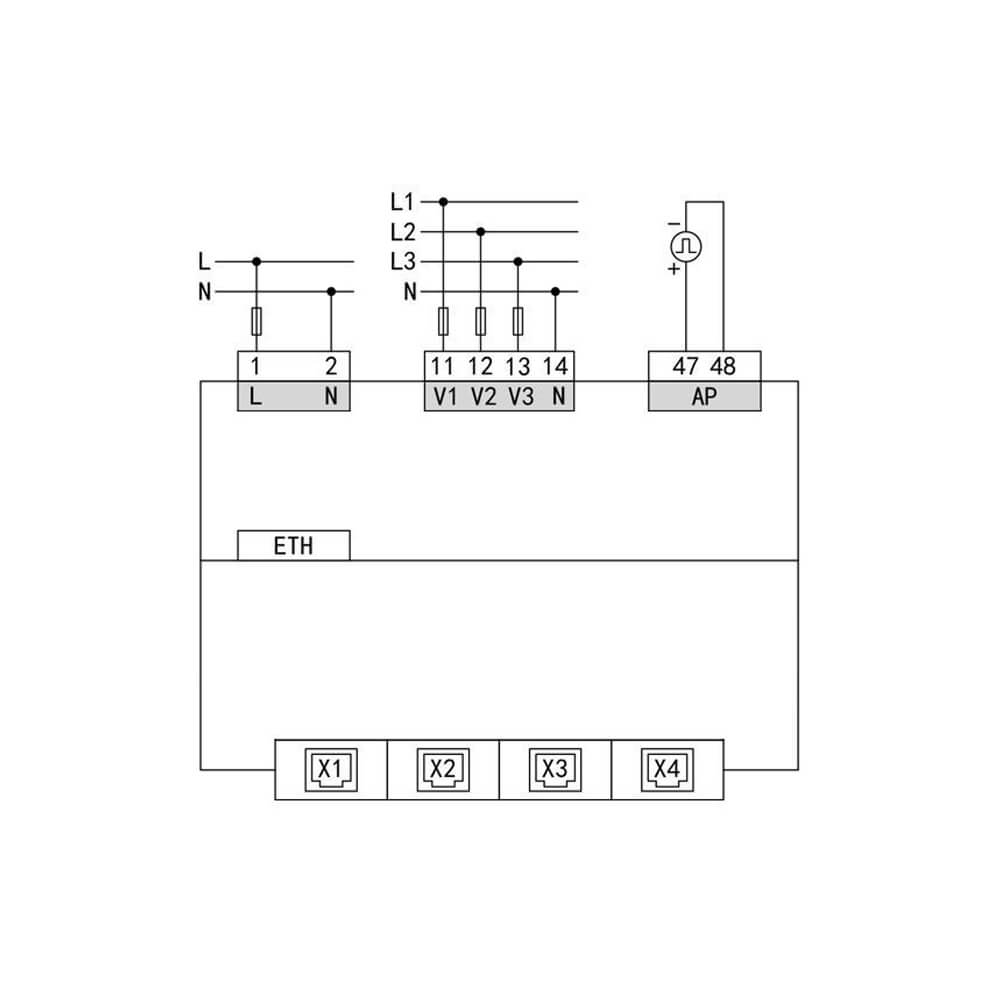

Simplicité d’installation :

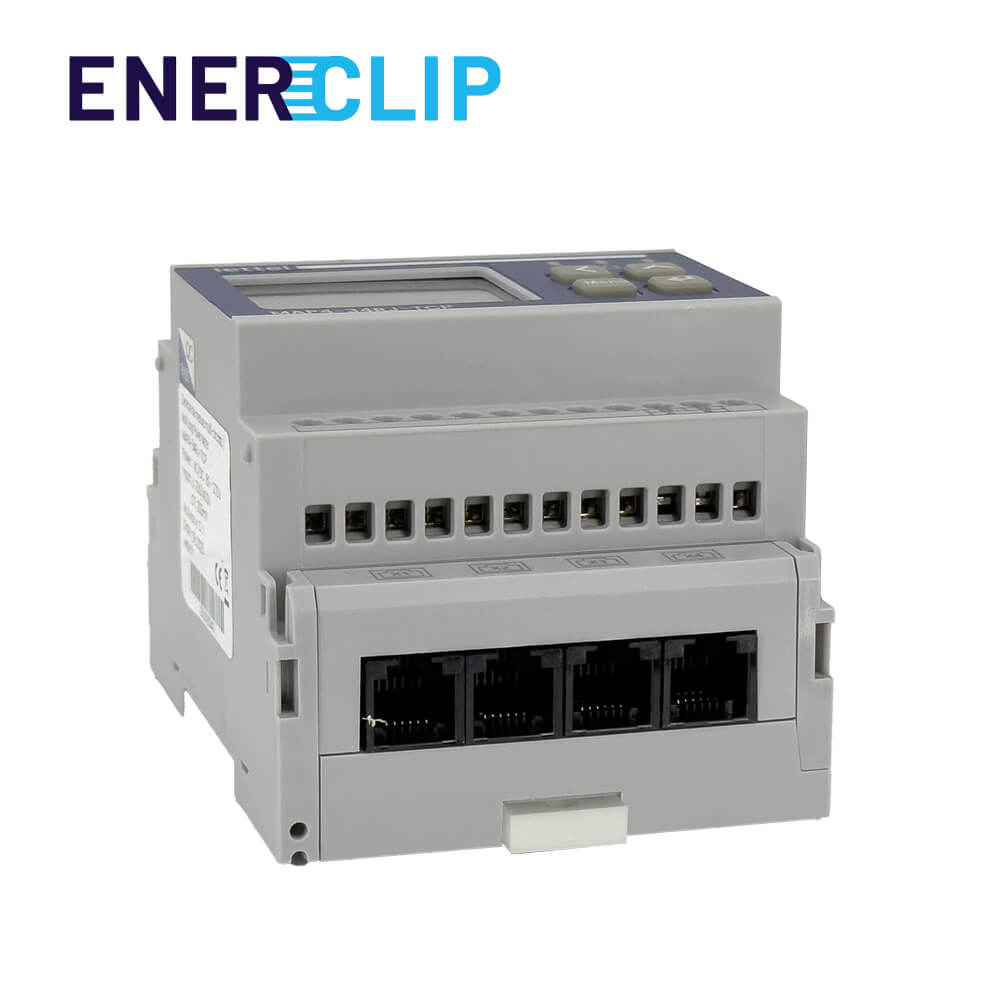

Le raccordement des TC par cordon RJ12 réduit le temps de câblage et évite tout risque d’erreur.

Les capteurs de courant ouvrants permettent une installation sans déconnexion du circuit mesuré.

1 adresse Modbus par appareil :

1 seule adresse Modbus pour les mesures de 4 circuits triphasés ou 12 monophasés permet de multiplier le nombre de circuits mesurés par boucle RS485.

Supervision :

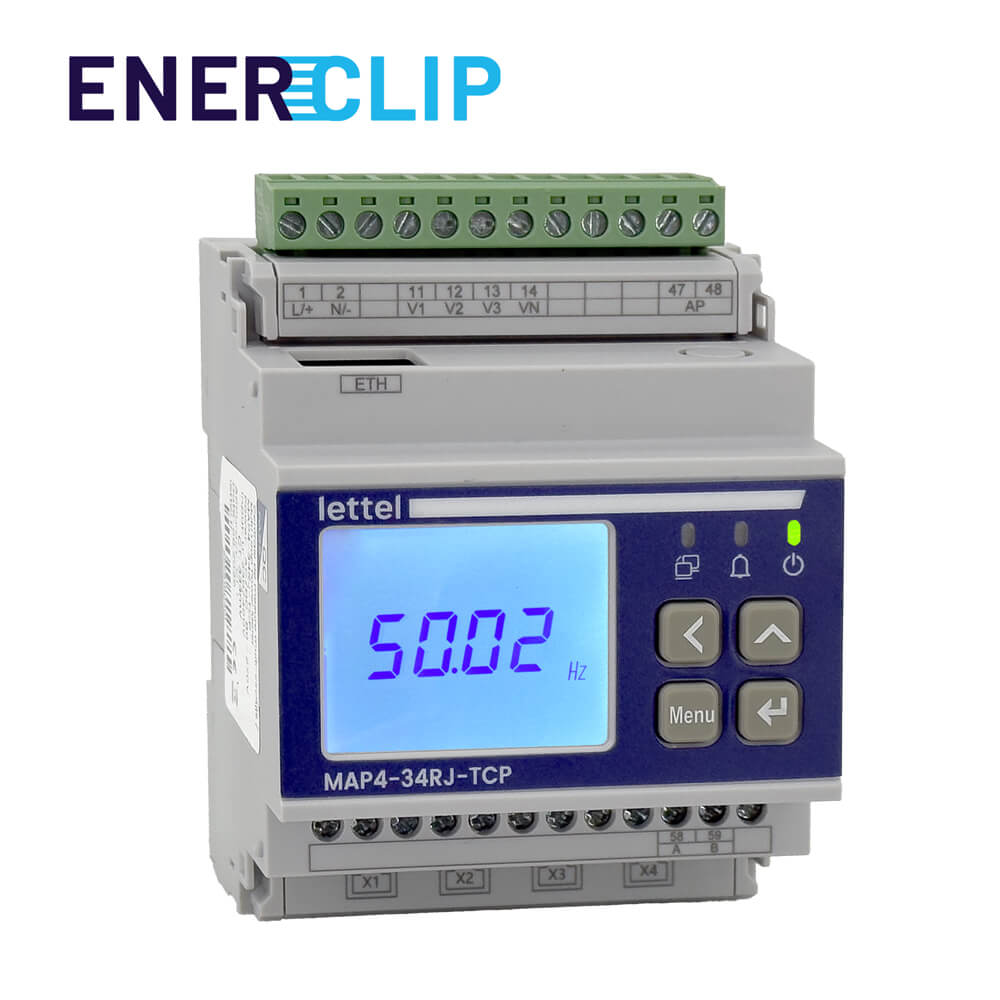

Visualisation des mesures sur afficheur déroulant ou sur logiciel complet fournit gratuitement.

Applications :

La compacité du boîtier et la simplicité d’intégration en fait l’instrument de mesure idéal pour rajouter des points de mesure de circuits divisionnaires dans les armoires électriques existantes.

La centrale de mesure MAP4-34RJ est principalement déployée dans le cadre d’une mise en conformité aux décrets tertiaire ou Bacs.

Conformités :

CE, RoHS, REACh.

Centrale de mesure compatible avec les transformateurs de courant :

• TC fermés: MSC-TCF
• TC ouverts: MSC-TCO
• Boucles Rogowski: MSC-TCR
