MAE96-4RJ

Name: Centrale de mesure multi-circuits sur porte d'armoire | Lettel
SKU: MAE96-4RJ
Availability: instock

Centrale de mesure multi-circuits – Modbus – Data Logger et sortie relais

Description

La centrale de mesure MAE96-4RJ permet une mesure complète et précise de 4 circuits triphasés ou 12 monophasés.

Mesures :
La centrale permet de mesurer jusqu’à 12 circuits monophasés ou 4 circuits triphasés ou tétra.

➞ Mesure de courant: par transformateurs de courant Enerclip à connectique RJ12.

➞ Mesure de tension: directe ou sur transformateurs de tension.
Précision :
Mesure énergie active classe 0,5S.
Électriques :
Alimentation auxiliaire 36 … 270 Vca/cc.
Physiques :
Boîtier dimensions face avant 96x96mm, à encastrer dans découpe 91×91 mm.

Afficheur LCD rétroéclairé avec 4 lignes d’affichage.
Communication :
Émetteur d’impulsions sur énergie active.

Modbus RTU sur port RS485.
Entrées et sorties :
La centrale de mesure modèle MAP4-34RJ-IO-TCP est équipée de 6 entrées digitales et 1 sortie relais programmable.

Multi-mesure :
Mesure des principales grandeurs électriques pour une analyse détaillée du circuit :

énergies actives et réactives ┃ importées et exportées ┃ tension, courant ┃ puissances actives ┃ réactives et apparentes ┃ facteur de puissance ┃ fréquence ┃ demandes, ┃valeurs extrêmes ┃déséquilibres ┃ harmoniques jusqu’au rang 31 ┃ et bien d’autres …
Pilotage de circuits et alarmes :
Le relais est programmable sur atteinte de seuil mini ou maxi de courant, tension, puissance, déséquilibre entre phase, … permettant :

➞ de protéger les circuits électriques

➞ de réaliser des fonctions d’alarme en cas d’avarie ou signal inapproprié

➞ de réaliser du délestage automatique en cas de surcharge.
Remontée d’état de circuits électrique :
Les 6 entrées digitales permettent de connaître l’état de circuits ou appareils électriques annexes et d’alerter en cas de défaillance ou coupure d’un circuit.
Enregistrement des données :
Les index d’énergies et de puissance sont enregistrés selon une fréquence programmable par pas de 1 minute. La capacité d’enregistrement de la centrale de mesure est de 16.000 lignes de données. Les données enregistrées sont consultables depuis le logiciel et exportables au format .csv.

Compacité :
Permet l’analyse de 4 circuits triphasés ou 12 monophasés sur un seul appareil positionné sur la porte de l’armoire électrique.
Simplicité d’installation :

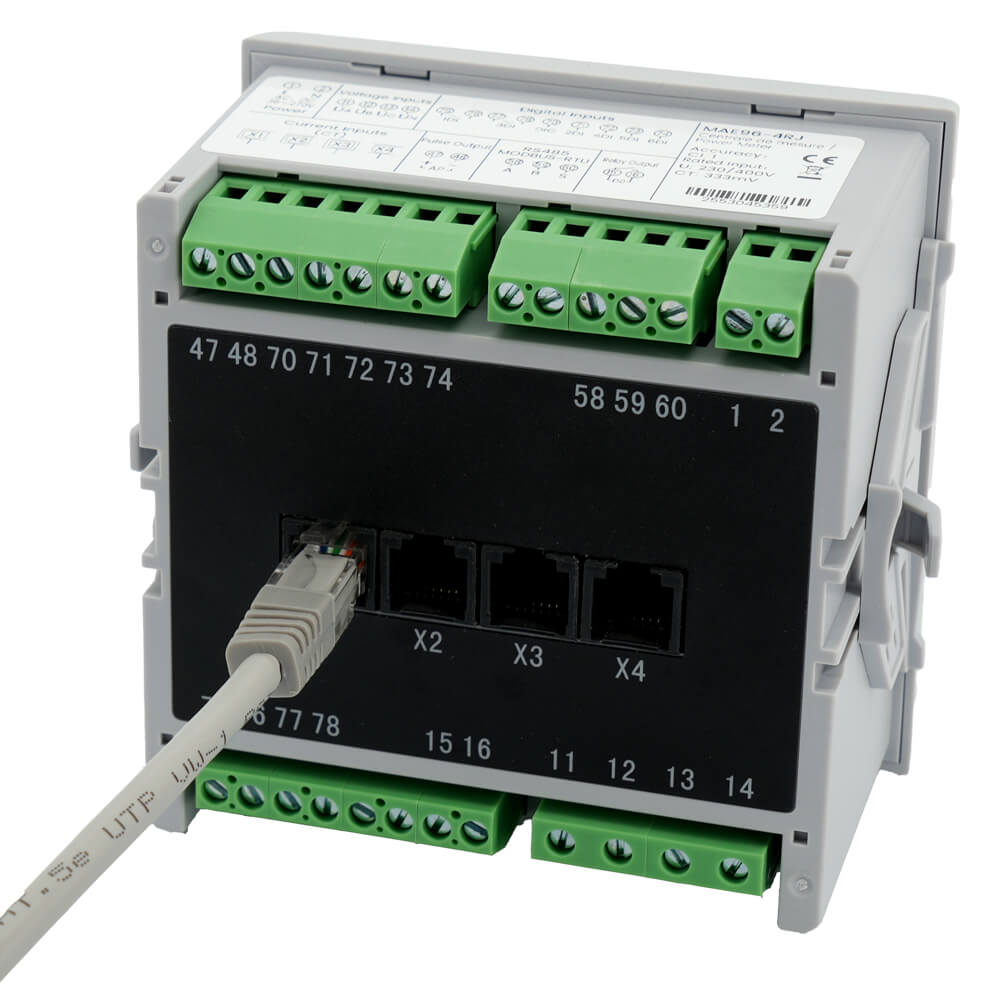

Le raccordement des TC par cordon RJ12 réduit le temps de câblage et évite tout risque d’erreur.

Les capteurs de courant ouvrants permettent une installation sans déconnexion du circuit mesuré.
1 adresse Modbus par appareil :
1 seule adresse Modbus pour les mesures de 4 circuits triphasés ou 12 monophasés permet de multiplier le nombre de circuits mesurés par boucle RS485.
Supervision :
Visualisation des mesures sur afficheur déroulant ou sur logiciel complet fournit gratuitement.

Possibilité de nommer les circuits afin d’identifier clairement les valeurs mesurées.
Applications :
La fixation encastrée et la simplicité d’intégration en fait l’instrument de mesure idéal pour rajouter des points de mesure de circuits divisionnaires dans les armoires électriques existantes.

La centrale de mesure est principalement déployée dans le cadre d’une mise en conformité aux décrets tertiaire ou Bacs.
