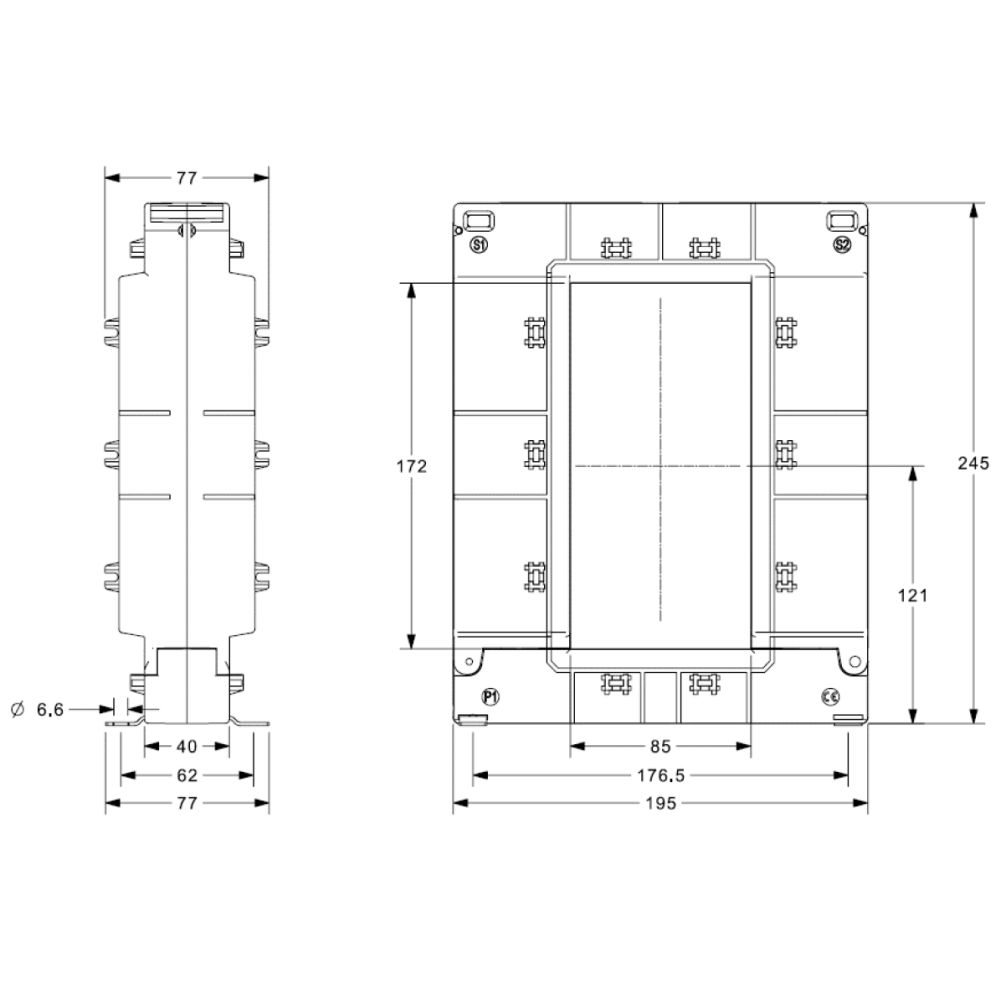

Dimensions du tc ouvrant MTCO-17285

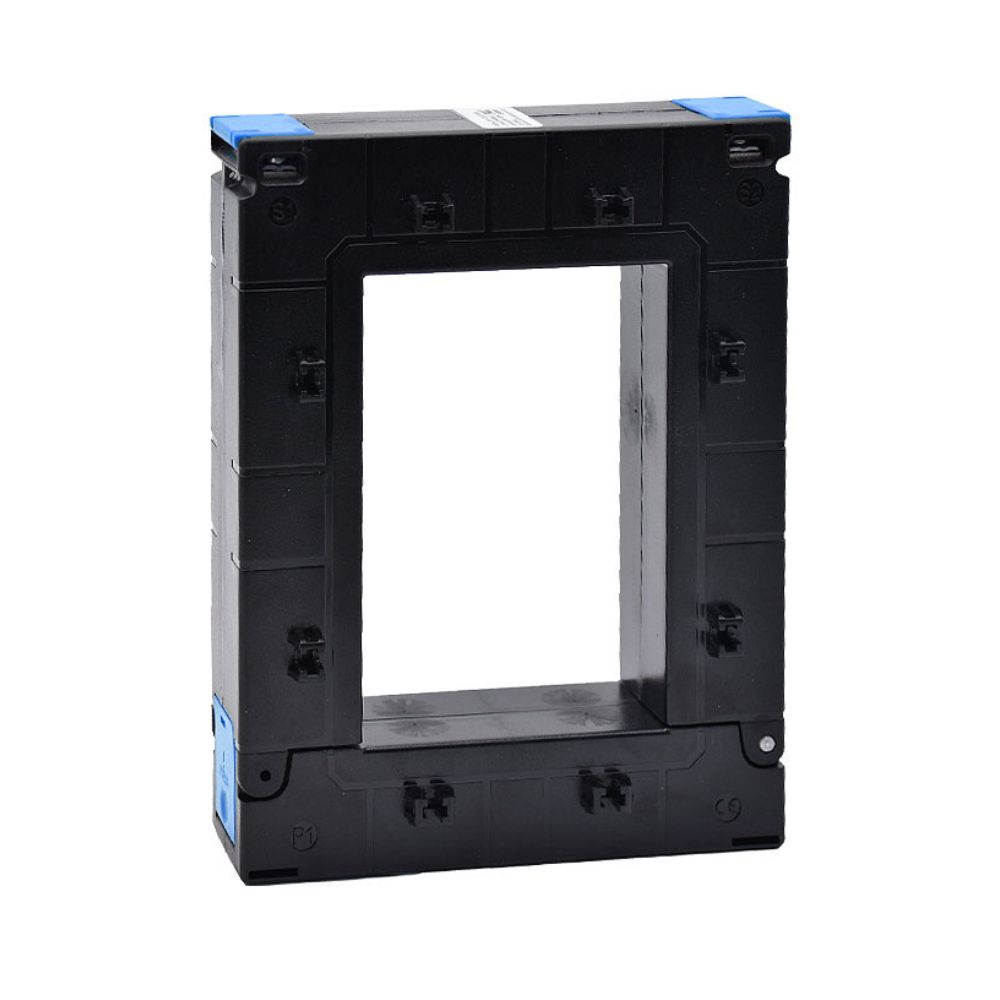

MTCO-17285

Transformateurs de courant ouvrants 3200 à 5000/5A – Ouverture 172×85 mm

Description

Les transformateurs de courant MTCO associent précision avec simplicité d’intégration :

Caractéristiques

  • Électriques :

    courant primaire de 3200 à 5000A selon modèles.
    Secondaire 5A
    Précision classe 0,5.

  • Physiques :

    ouverture pour barre 172×85 mm.
    Dimensions boîtier: H245, L195, P77 mm.
    Montage sur conducteur.
    Ouverture par bouton poussoir, sécurisée par vis de blocage.
    Caches-bornes plombables.

  • Précision :

    classe 0,5.

  • Cahiers techniques  :

    – Les transfo de courant

  • Intégration :

    grâce à leur noyau ouvrant, installation possible sans déconnexion des câbles de puissance.

  • Sécurité :

    caches-bornes pour éviter tout risque électrique.
    Ouverture par bouton poussoir, avec vis de blocage pour empêcher toute ouverture involontaire du TC.

  • Conformités :

    CE, RoHS, REACh.

  • Standards applicables :

    IEC61869-1&2, IEC60044-1, BS 3938, IS 2705-1,2&3.

  • Courant primaire :

    autres valeurs

  • Courant secondaire :

    1A, mV, mA

  • Compteur ou centrale de mesure :

    le compteur ou la centrale de mesure associée doit avoir une entrée pour courant 5A.

  • Compatibilité :

    Tore d’intensité compatible avec tout type de compteurs électriques ou centrales de mesures à entrée 5A.

Variantes et codes commandes

La série des transformateurs d’intensité MTCO-17285 se décline pour courant primaire de 3200 à 5000A :

Code commande

Type de TC

Courant primaire

Produit stocké

MTCO-17285-3200-5

Ouvrants

3200A

instock

MTCO-17285-4000-5

Ouvrants

4000A

instock

MTCO-17285-5000-5

Ouvrants

5000A

instock

Espace téléchargement

Fiches de présentation et notices des transformateurs d’intensité ouvrants MTCO-17285 :

Documents de Présentation

  • Présentation gamme Enersens série MTCO

    pdf

    0.26 mb

  • Catalogue général

    pdf

    17.04 mb

Notices du produit

  • Notice

    pdf

    0.64 mb
