Centrales MAE-72

Afin de répondre aux attentes de notre clientèle de tableautiers et intégrateurs, Lettel propose désormais des centrales de mesure encastrables dans un boitier format 72 x 72 mm qui offrent de nombreux avantages :

Simplicité d’intégration

Compacité du boîtier

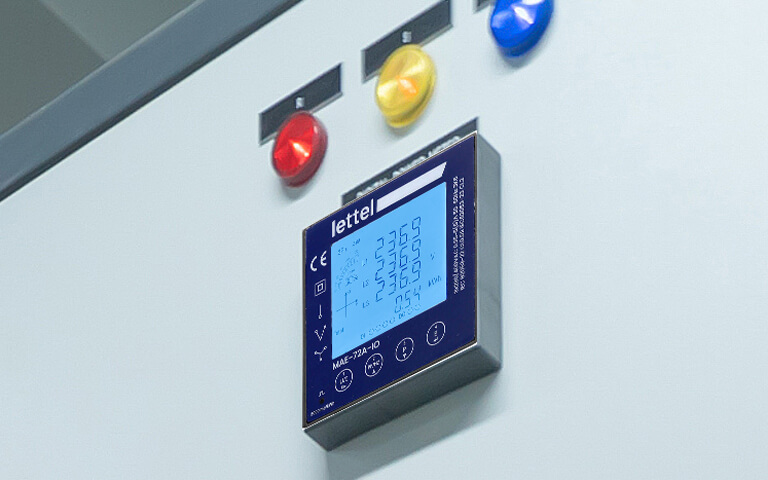

L’analyseur de réseau est proposé dans un boîtier dont la face avant mesure 72x72mm, pour une profondeur de 68 mm. L’appareil est destiné à être encastré dans une découpe de 68×68 mm.

Compatibilité avec des boucles Rogowski

La centrale de mesure MAE-72 est disponible en 2 versions :

• MAE-72A-IO : Mesure par tores de courant à secondaire 1A ou 5A
• MAE-72V-IO : Mesure par capteurs de courant Rogowski modèles MSC-TCR, offrant les avantages suivants :
  1. Ouvrantes et flexibles, les boucles Rogowski sont idéales pour une intégration dans un espace exigu ou rajoutées dans une armoire existante.
  2. Précision excellente et linéaire sur toute l’échelle.
  3. Sécurité accrue : ni échauffement ni surcharge possible.
  4. Maintenance facilitée : possibilité de déconnecter le secondaire à pleine charge.

Borniers à vis débrochables

Les bornier débrochables facilitent le raccordement électrique lors de l’installation ou la dépose de l’appareil.

Des fonctionnalités étendues

Son encombrement réduit n’empêche pas la centrale de mesure MAE-72 de proposer une analyse complète du circuit électrique, et de nombreuses fonctionnalités :

Mesures électriques

L’analyseur de réseau mesure et affiche une multitude de variables électriques :

• Mesures instantanées : tensions simples et composées, fréquence, courant par phase et du neutre, puissances PQS, puissances fondamentales V/A/P/Q/S, facteur de puissance par phase et total.
• Énergies : active, réactive, apparente, importées et exportées, par phase et totales.
• Qualité du réseau : taux de distorsions harmoniques tension et courant, harmoniques individuelles jusqu’au rang 31.
• Enregistrements : demandes, valeurs extrêmes.

Communication Modbus

Le port RS485 protocole Modbus RTU permet de consulter les données mesurées à distance.

Sorties relais programmables

L’instrument de mesure est équipé de 2 relais programmables sur atteintes de seuils mini ou maxi de courant, tension, puissance, déséquilibre entre phase, … permettant :

• d’alerter en cas de signal électrique anormal
• de protéger les circuits électriques
• de réaliser des fonctions d’alarme en cas d’avarie ou signal inapproprié
• de réaliser du délestage automatique en cas de surcharge.

 Entrées digitales

4 entrées digitales permettent de connaître l’état de circuits ou appareils électriques annexes et d’alerter en cas de défaillance ou coupure d’un circuit.

Visualisation des données mesurées

La taille de l’écran LCD est optimisé et le rétroéclairage permet un affichage très lisible sur 4 lignes. Une jauge permet de visualiser le niveau de charge instantanée.

Un sous-menu permet de consulter les contenus d’harmoniques directement sur l’afficheur.

Les centrales MAE-72 ont été conçues pour répondre aux besoins d’optimisation énergétique et de protection des circuits électriques, tout en offrant une simplicité d’intégration et d’utilisation.

Thomas R. – Chef de produit
