RL-61
CBP22C-2C-AP

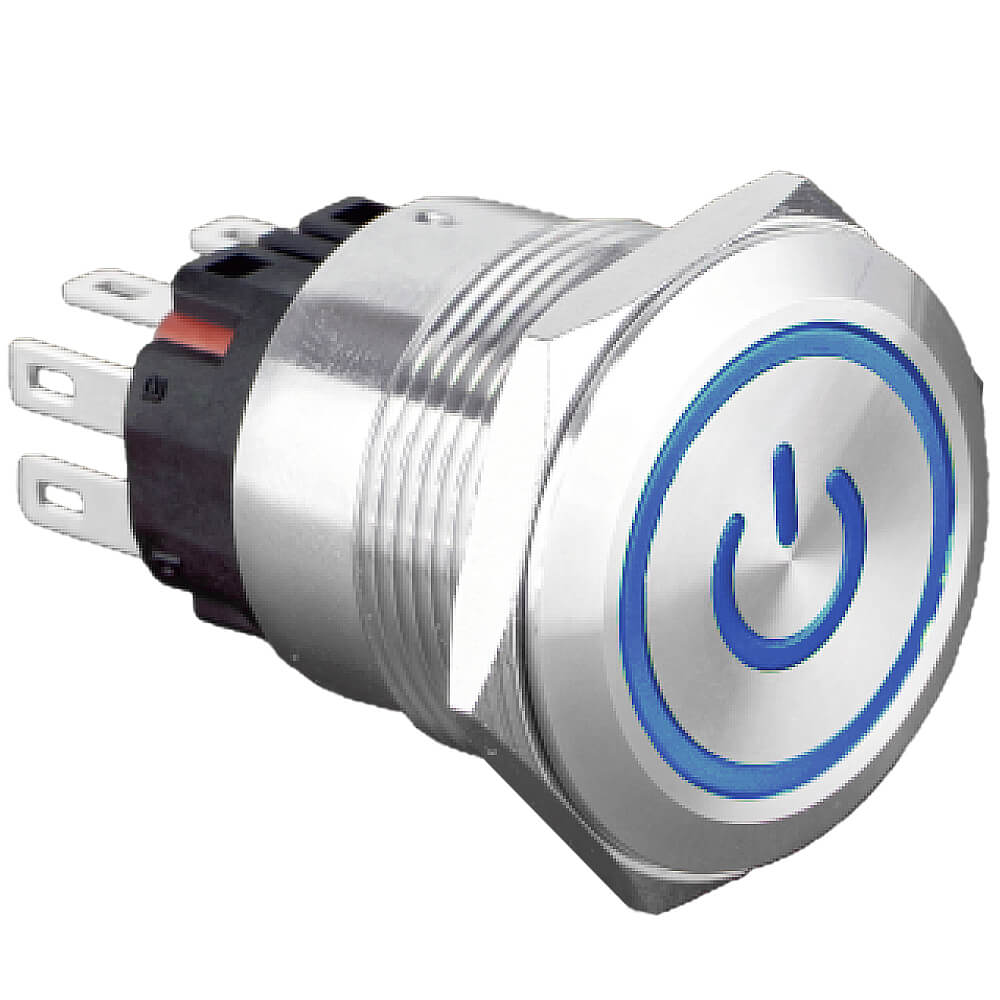

Bouton poussoir Ø22 avec sigle Power – 2x NO/NF – IP65
Description
Bouton poussoir Ø22 avec sigle Power – 2x NO/NF – IP65
Le bouton poussoir CBP22C-2C-AP associe design et robustesse :
Caractéristiques
-
Électriques :
Bouton poussoir proposé avec fonction momentanée (poussoir) ou maintenue (stable).
Contact 2x NO/NF 5A/230V.
Durée de vie des leds mini 40kh.
-
Physiques :
Bouton poussoir métallique à encastrer dans une découpe diamètre 22mm. Épaisseur maxi du panneau 8mm.
Corps en inox. Culot plastique PA auto-extinguible UL94-VO.
Forme de tête plate.
Indice de protection IP65 et IK09.
Sortie par languettes. Culot précâblé en option pour bénéficier de sorties fils.
Serrage par écrou métallique.
Livré avec joint d’étanchéité.
Avantages
-
Étanchéité :
Avec son indice de protection IP65, ce bouton poussoir peut être installé en extérieur en toute sécurité.
-
Robustesse :
En plus de leur design moderne et agréable, le corps métallique offre une grande résistance de type « anti-vandalisme ».
Variantes réalisables
-
Productions spécifiques :
Variantes disponibles sur demande :
- Protection IP67
- Autres couleurs
- Type « arrêt d’urgence » ou « interrupteurs rotatifs »
- Gravure laser ou lumineuse
- Étanchéité arrière par injection de résine
- Autres tensions de led
- … et bien d’autres …
Normes et certifications
-
Conformités :
CE, RoHs, Reach.
Ressources
-
Cahiers techniques :
Accessoires
-
Produits complémentaires :
- Culot précâblé avec fils de différentes longueurs.
- CLé de serrage de l’écrou.
Variantes et codes commandes
Bouton poussoir Ø22 avec sigle Power – 2x NO/NF – IP65
L’interrupteur à poussoir CBP22C-2C-AP est proposé en fonctions maintenue (stable) ou momentanée (fugitive) :
Code commande
Fonction
Tension d’alimentation
Couleur de LED
Produit stocké
CBP22C-2CS-TMSP-AP24B
Maintenue
24 Vca/cc
Bleue
instock
CBP22C-2CS-TMSP-AP24R
Maintenue
24 Vca/cc
Rouge
instock
CBP22C-2CS-TMSP-AP24G
Maintenue
24 Vca/cc
Verte
instock
CBP22C-2CS-TMSP-AP230B
Maintenue
230 Vca
Bleue
instock
CBP22C-2CS-TMSP-AP230R
Maintenue
230 Vca
Rouge
instock
CBP22C-2CS-TMSP-AP230G
Maintenue
230 Vca
Verte
instock
CBP22C-2CM-TMSP-AP24B
Momentanée
24 Vca/cc
Bleue
instock
CBP22C-2CM-TMSP-AP24R
Momentanée
24 Vca/cc
Rouge
instock
CBP22C-2CM-TMSP-AP24G
Momentanée
24 Vca/cc
Verte
instock
CBP22C-2CM-TMSP-AP230B
Momentanée
230 Vca
Bleue
instock
CBP22C-2CM-TMSP-AP230R
Momentanée
230 Vca
Rouge
instock
CBP22C-2CM-TMSP-AP230G
Momentanée
230 Vca
Verte
instock
